触发器

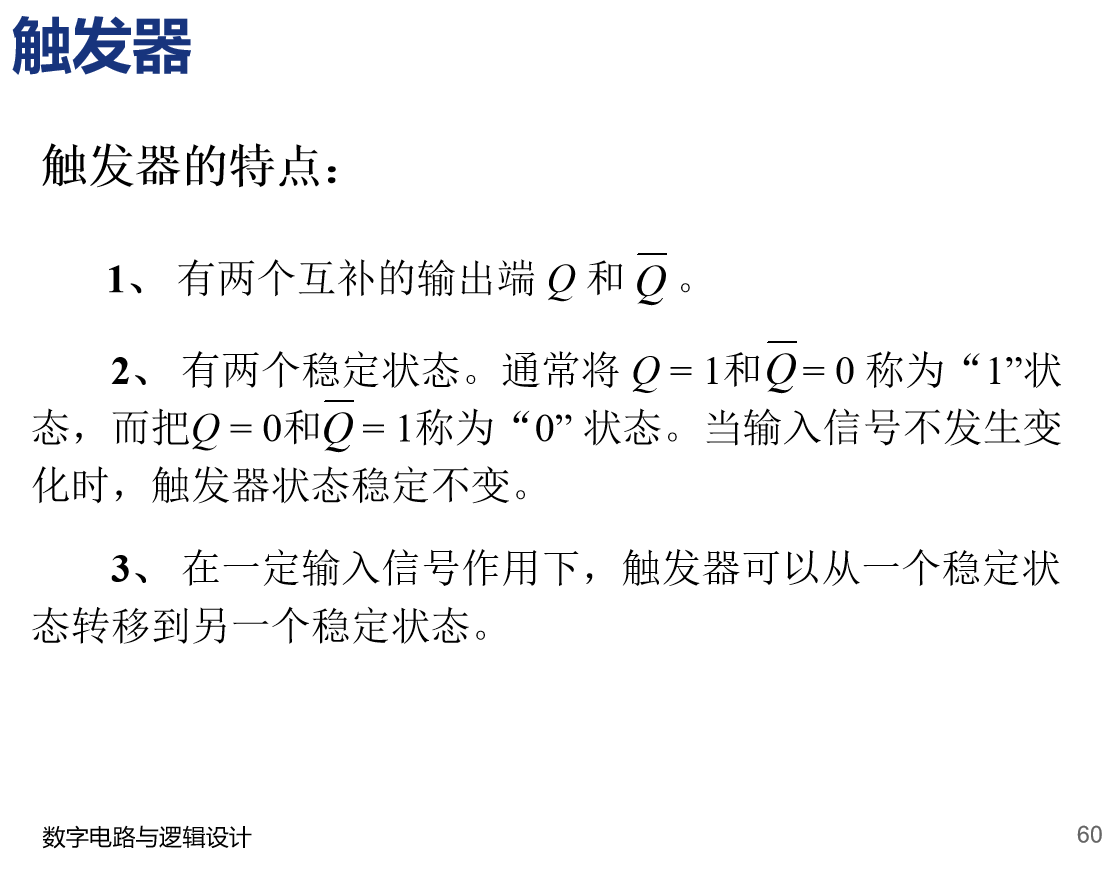

触发器的特点
现态和次态的概念
常用触发器
1.基本R-S触发器
1.1与非门构成的基本R-S触发器

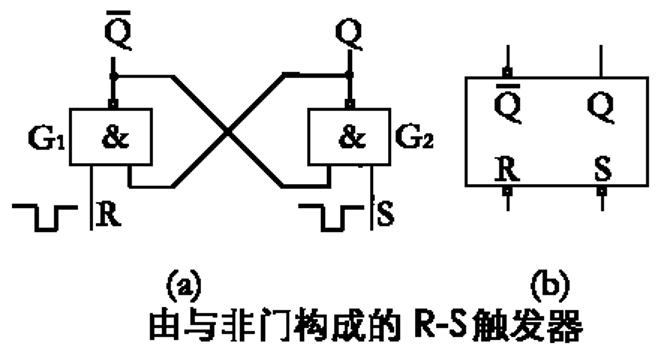

- 组成：由两个与非门交叉耦合构成，其逻辑图和逻辑符号分别如下图
图中， R称为置0端或者复位端，S称为置1端或置位端；
逻辑符号输入端加小圆圈表示低电平或负脉冲有效。
- 工作原理

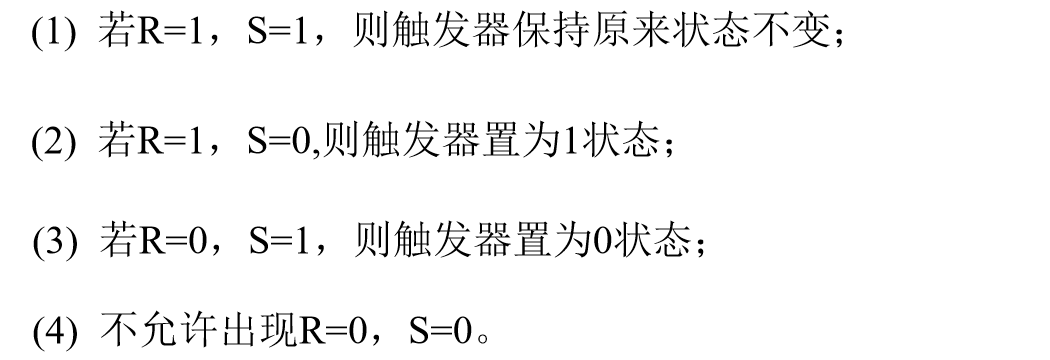

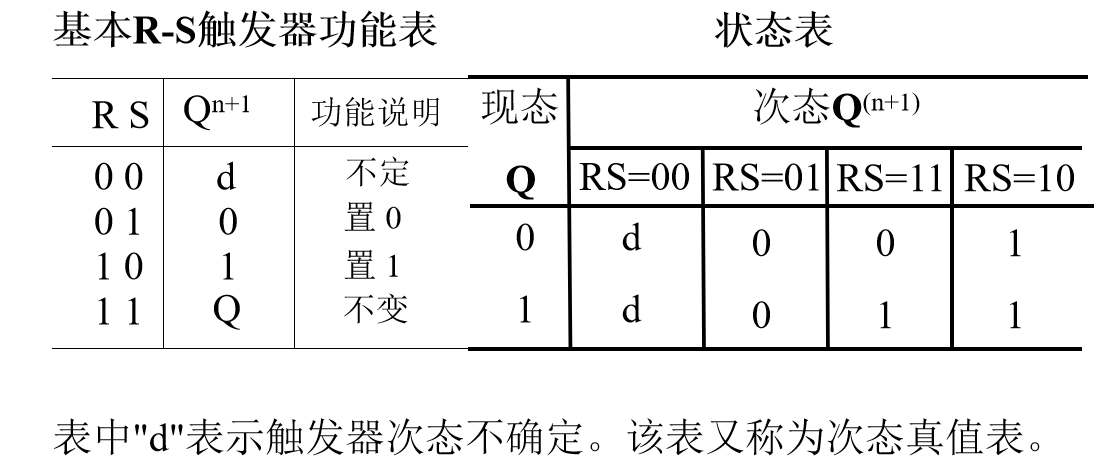

- 逻辑功能及其描述
-

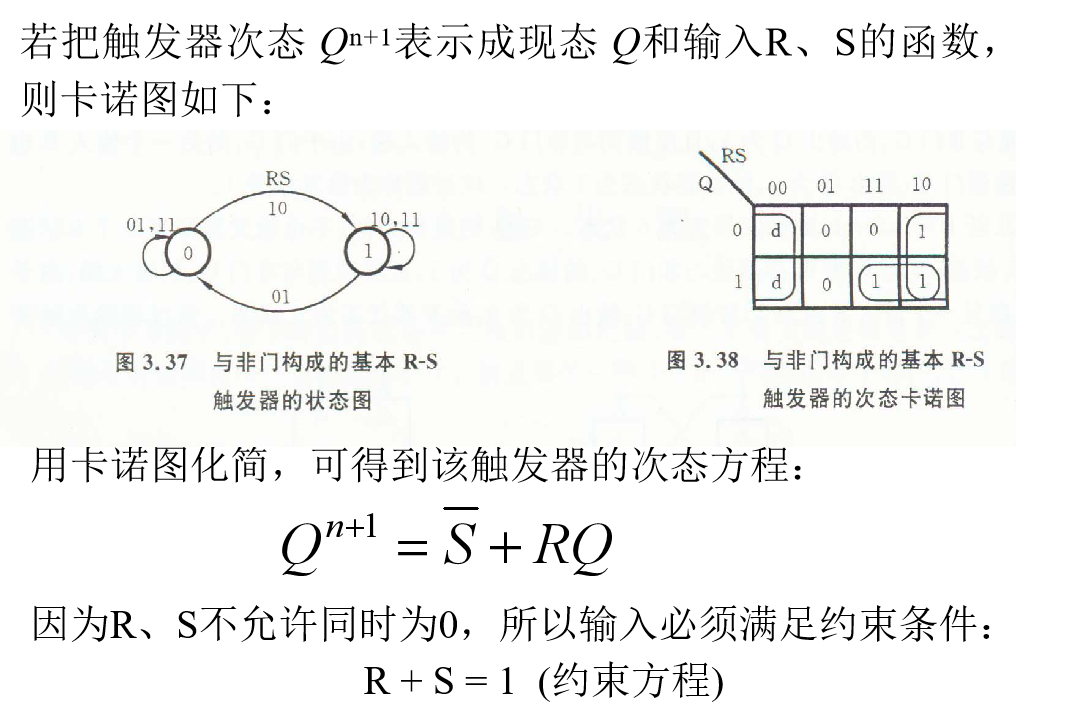

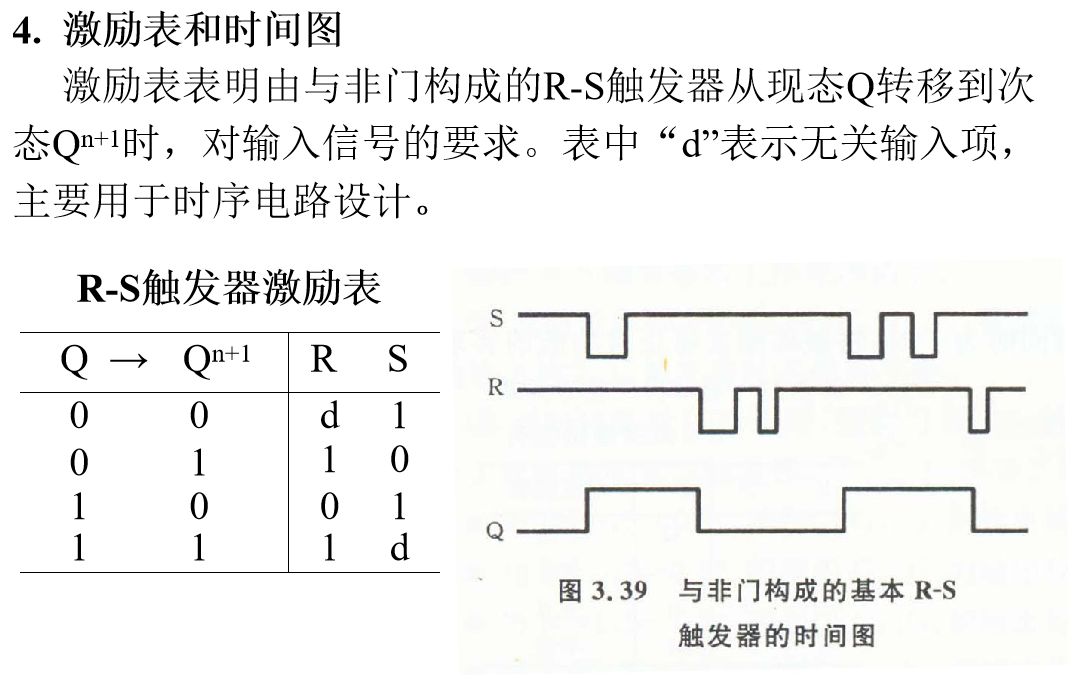

激励表和时间图

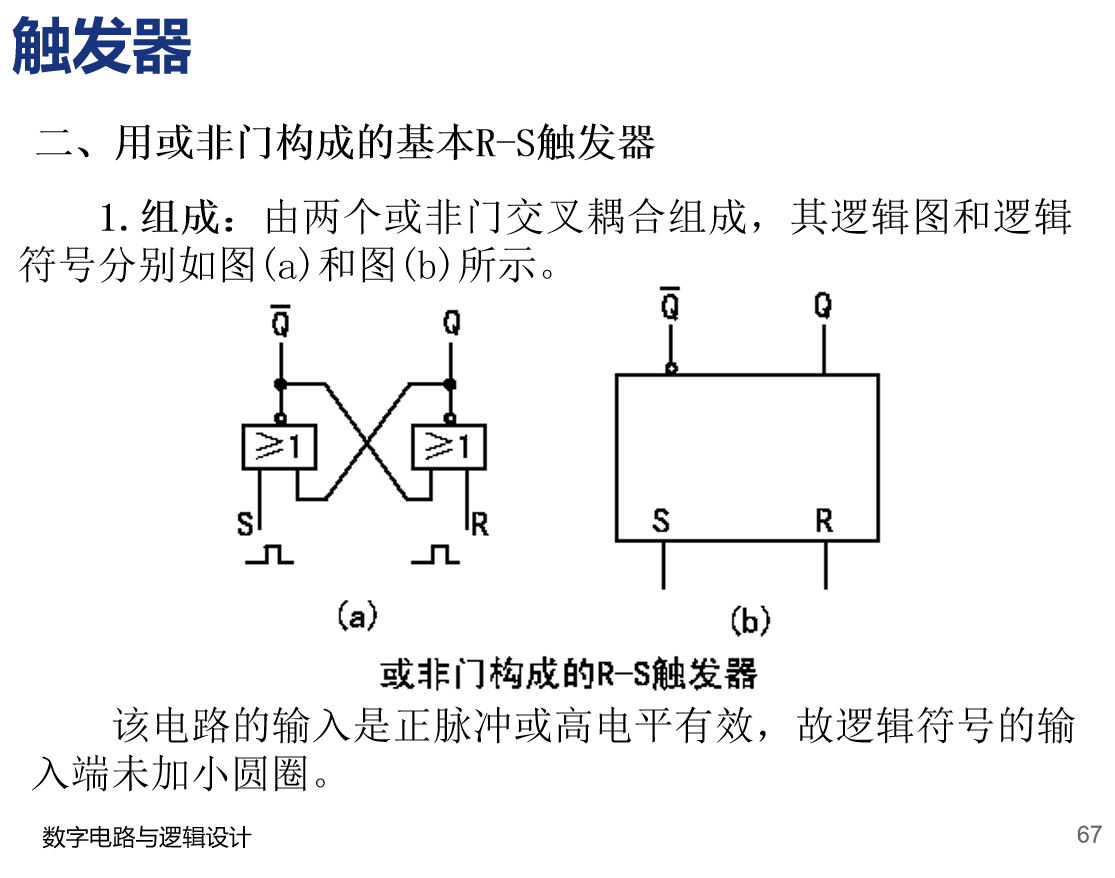

1.2或非门构成的基本R-S触发器

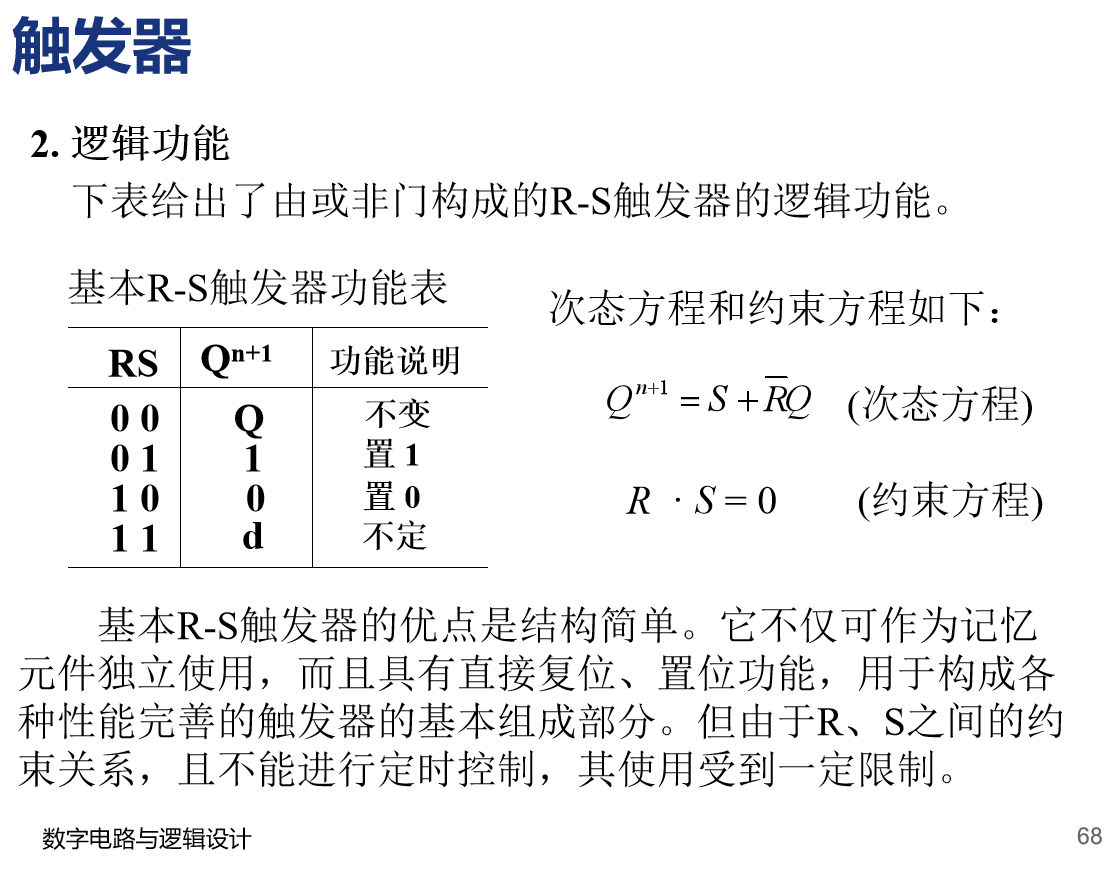

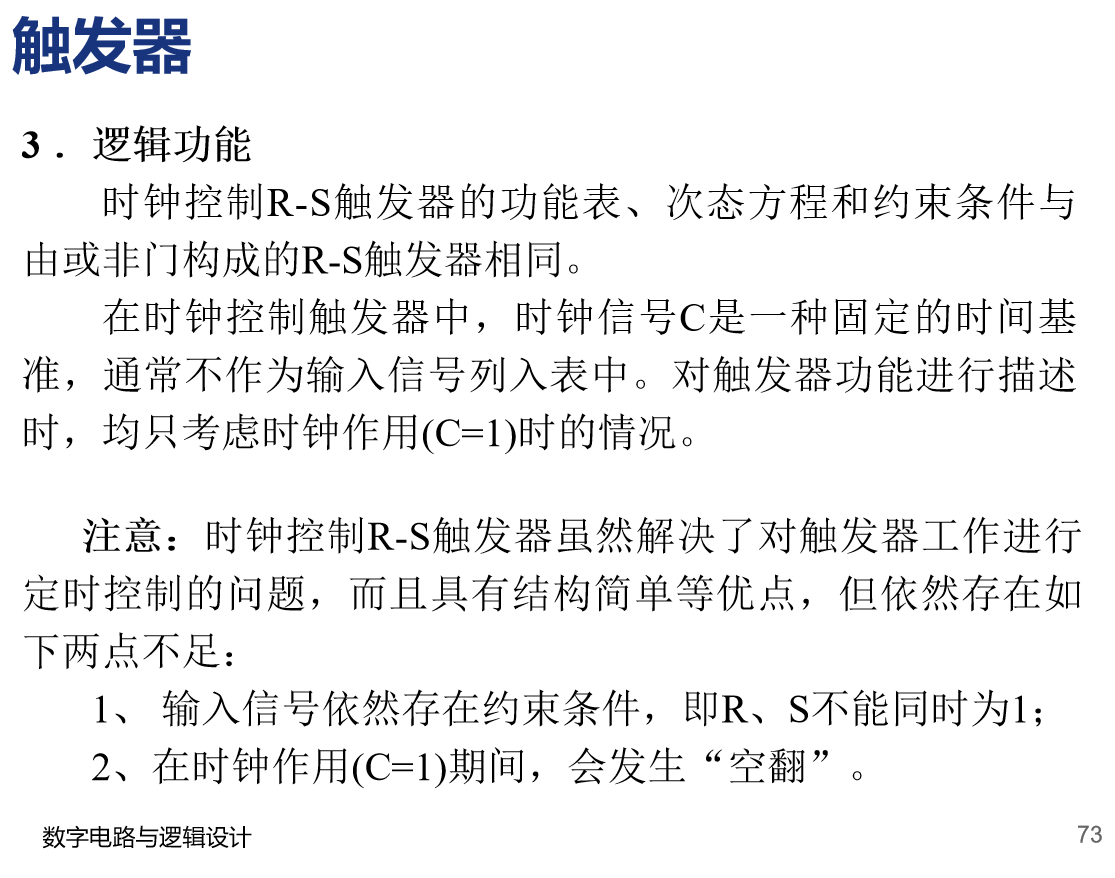

2.时钟控制的R-S触发器

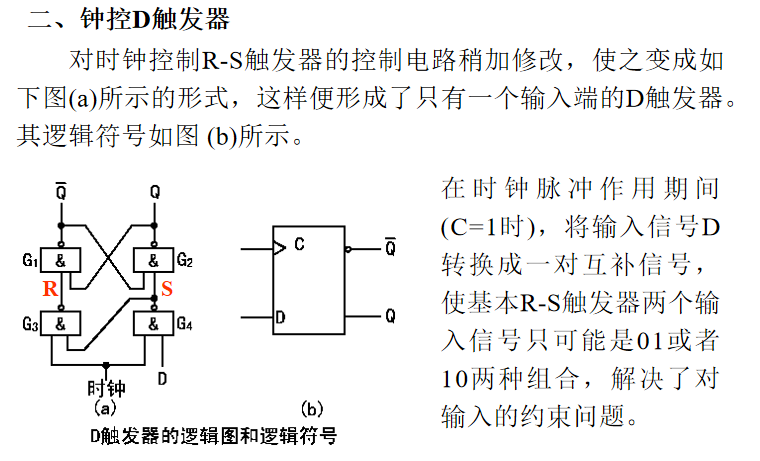

钟控D触发器

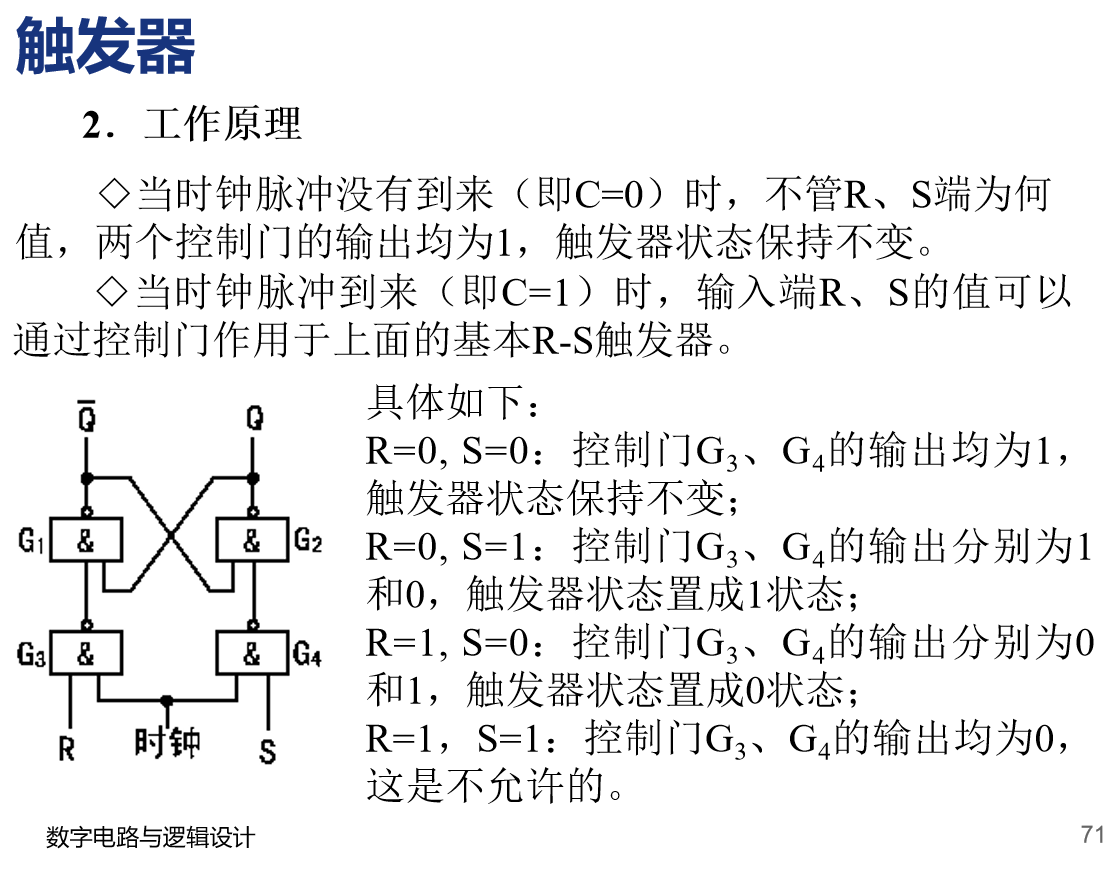

工作原理如下：
当无时钟脉冲作用（C=0）时，控制电路封锁，无论D为何值，与非门G3、G4输出均为1，触发器状态保持不变。
当时钟脉冲作用（C=1）时，若D=0，则门G4输出为1，门G3输出为0，触发器状态被置0；若D=1，则门G4输出为0，门G3输出为1，触发器状态被置1.

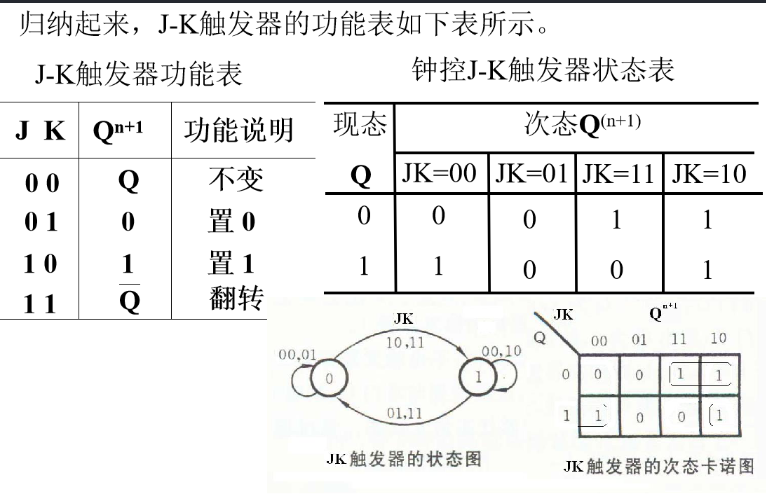

钟控J-K触发器
![[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-zJDYDeBt-1597569750531)(https://i.loli.net/2020/08/16/WadDSupOTQYM5LX.png)]](https://file2.kaopuke.com:8081/files_image/2023052702/20200816172245634.png)

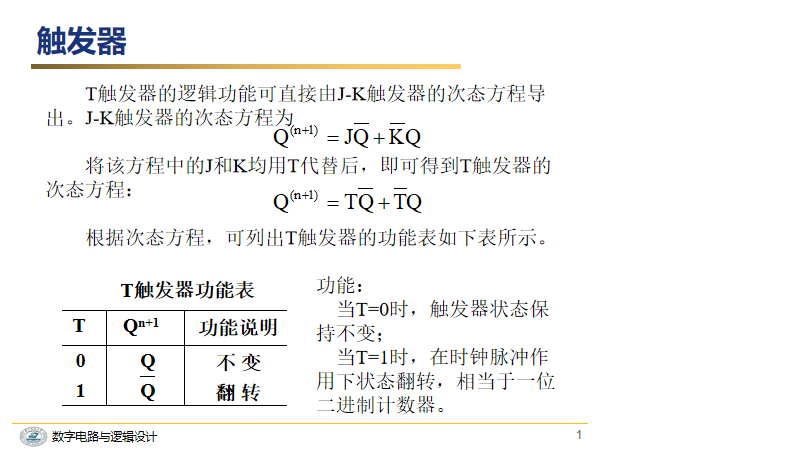

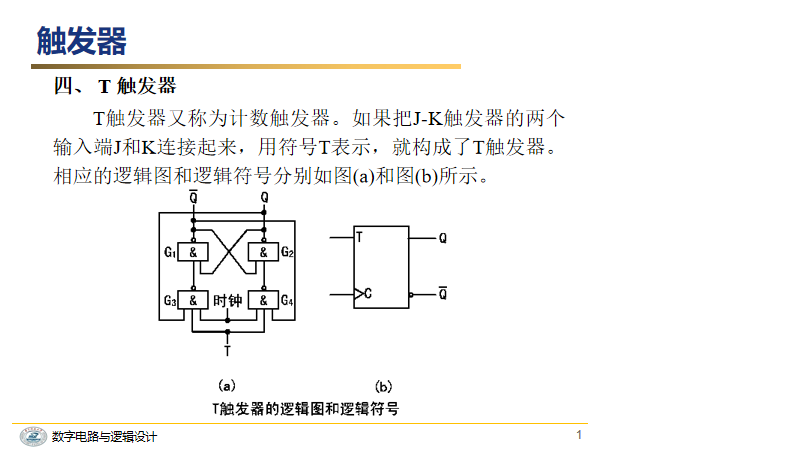

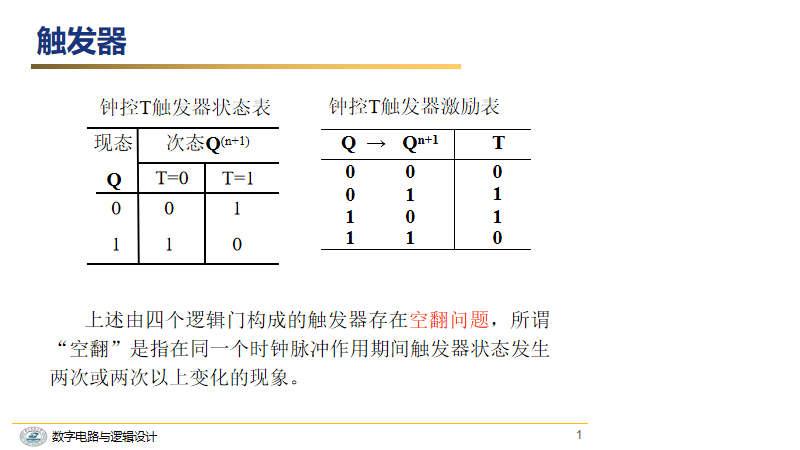

T触发器
