概述

什么是MIPI CSI-2

MIPI 是 Mobile Industry Processor Interface（移动行业处理器接口）的缩写。MIPI 联盟是一个开放的会员制组织。2003年7月，由美国德州仪器（TI）、意法半导体（ST）、英国 ARM 和芬兰诺基亚（Nokia）4 家公司共同成立。

MIPI 联盟旨在推进移动应用处理器接口的标准化。MIPI 联盟下面有不同的 WorkGroup ，分别定义了一系列的手机内部接口标准，比如摄像头接口 CSI 、显示接口 DSI 、射频接口 DigRF 、麦克风/喇叭接口 SLIMbus 等。而 MIPI CSI-2 (Camera) and MIPI DSI (Display)则是目前业界使用最广的两个 MIPI 接口标准，而这也是和视频传输相关的标准，本文主要对 CSI-2 摄像头标准进行介绍。

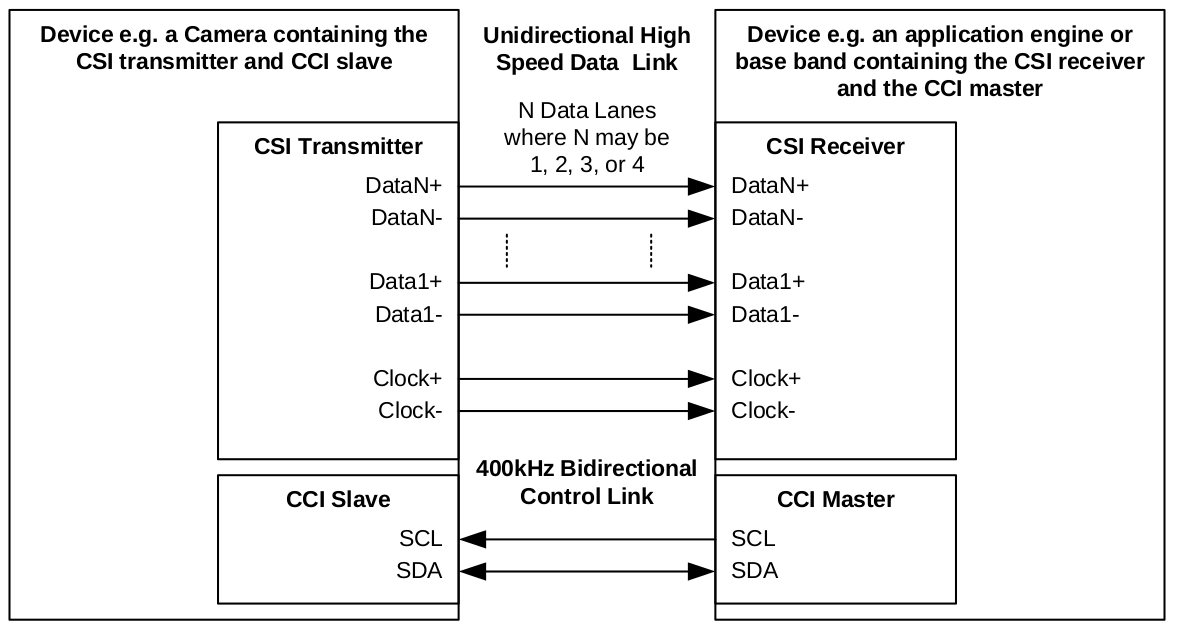

MIPI CSI-2物理接口定义

在这里插入图片描述

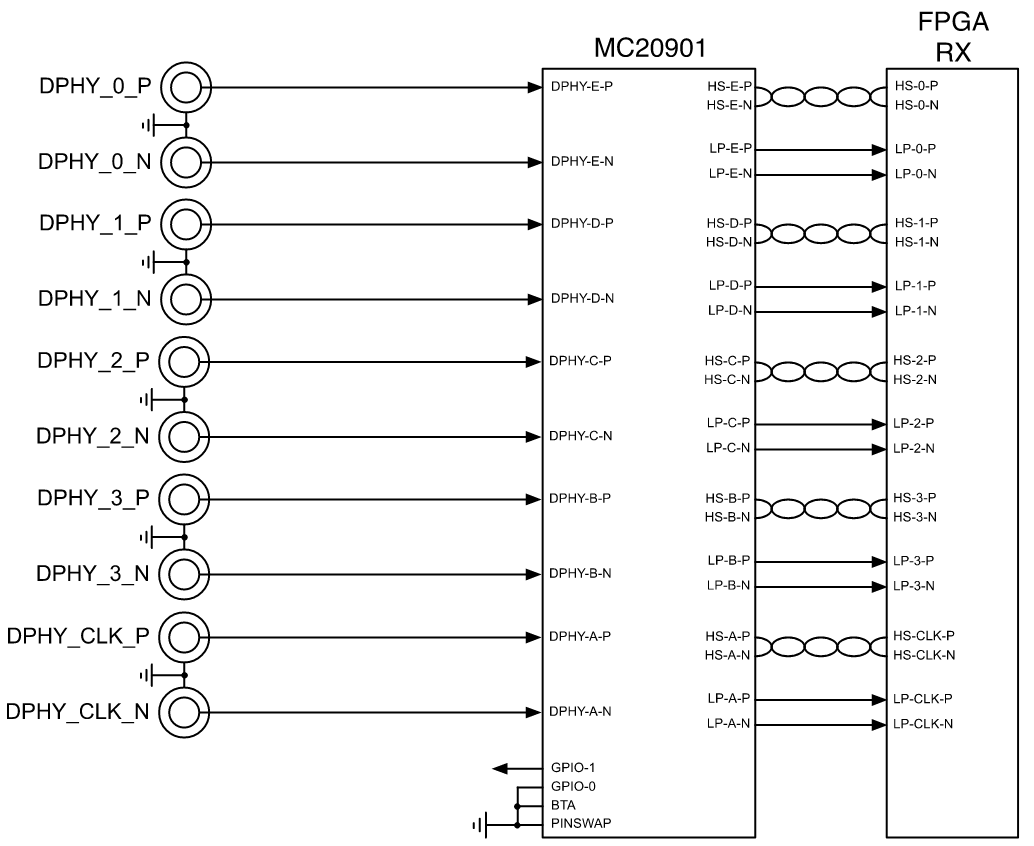

MIPI DPHY是一个多电平的接口，因此是不能够直接接入fpga的IO口的，需要用MC20901进行桥接转换，每一个DPHY链路同时包含了高速信号和低速信号，MC20901的作用就是将高速HS和低速LP信号分离开。HS端为高速的lvds信号；LP端为两路单端信号，虽然一般电路图上都标注为P/N，但并不表示它们之间是差分信号，而是表示他们是成对出现的单端信号。下图是MIPI DPHY接口与fpga连接的电路示意图。
请添加图片描述

正确的MIPI CSI-2波形长什么样

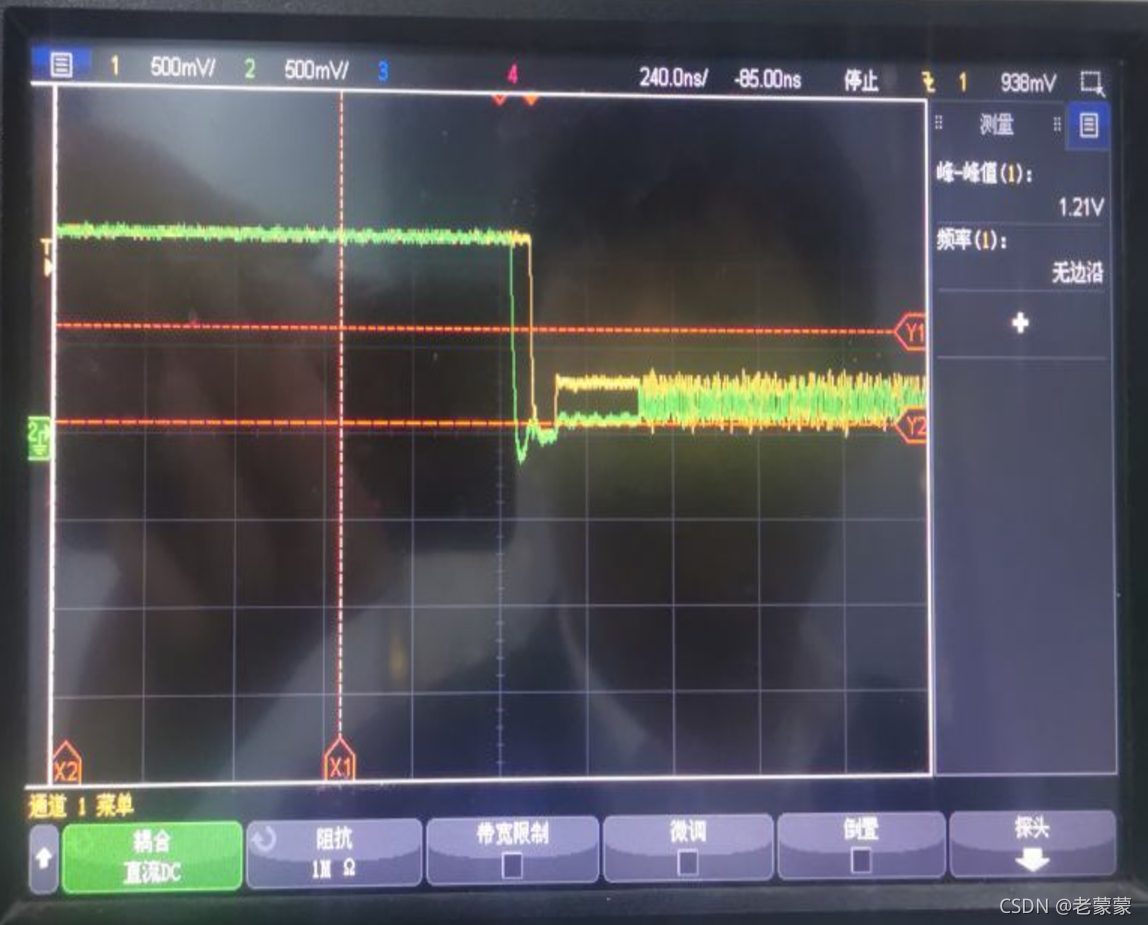

下图是用示波器抓到的索尼IMX334传感器输出的clock链路的mipi波形。

索尼IMX334传感器输出的mipi波形

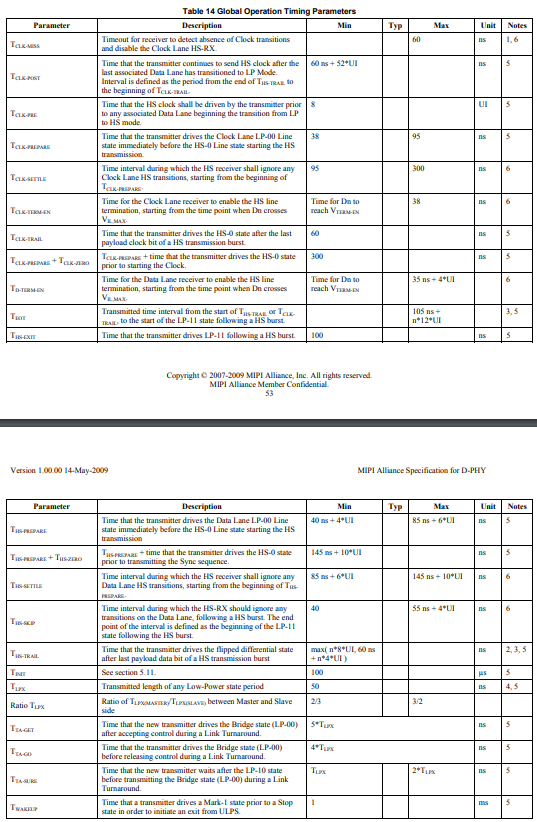

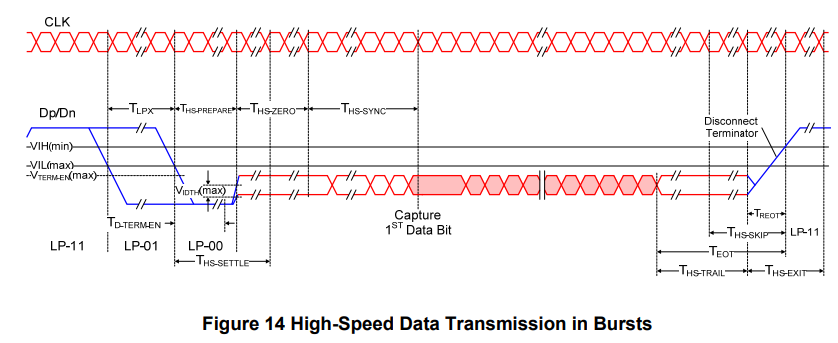

下图是协议中规定的mipi波形以及参数。
在这里插入图片描述

xilinx的mipi csi-2 rx

正在使用vivado 2016.4的4 lane的mipi的同学们，恭喜你们浏览到了这篇文章，很严肃的告诉你们，vivado 2016.4的mipi csi-2 rx是有问题的，m_axis接口无数据输出！！各种检查传感器的输出信号，完全符合协议要求，进入fpga的信号也是没有问题的！！！！最后是换成vivado 2019.2后，mipi的功能正常的令人发指！所以正在使用vivado 2016.4调试mipi的同学们，不如换成vivado 2019.2。

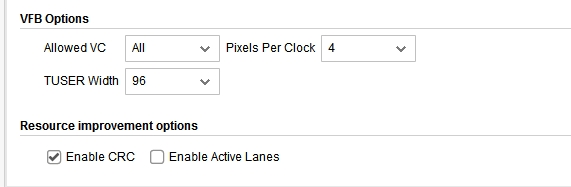

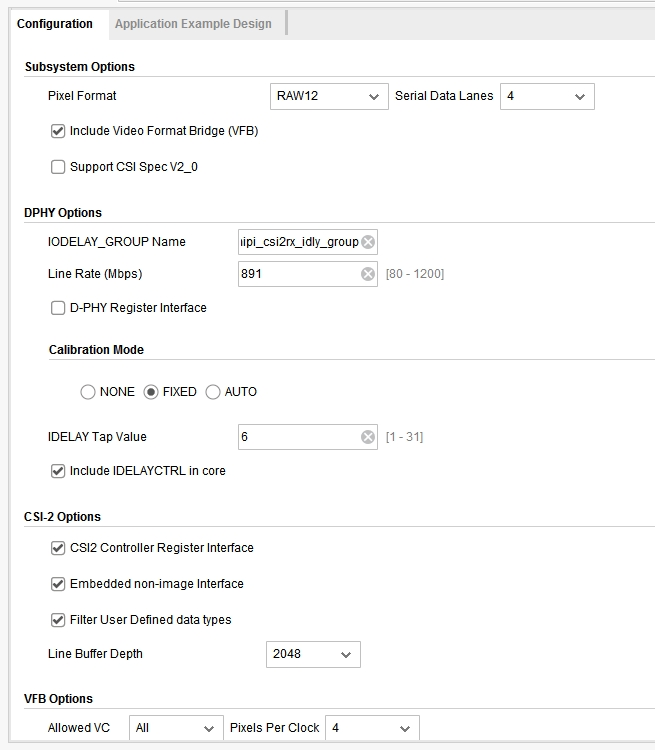

在vivado2019.2下，如下图，我的mipi配置是这样的（此配置成功采集到imx334的视频流数据），其中IDELAY Tap Value是要自己一点一点试出来的，使用auto的方式并不太靠谱。

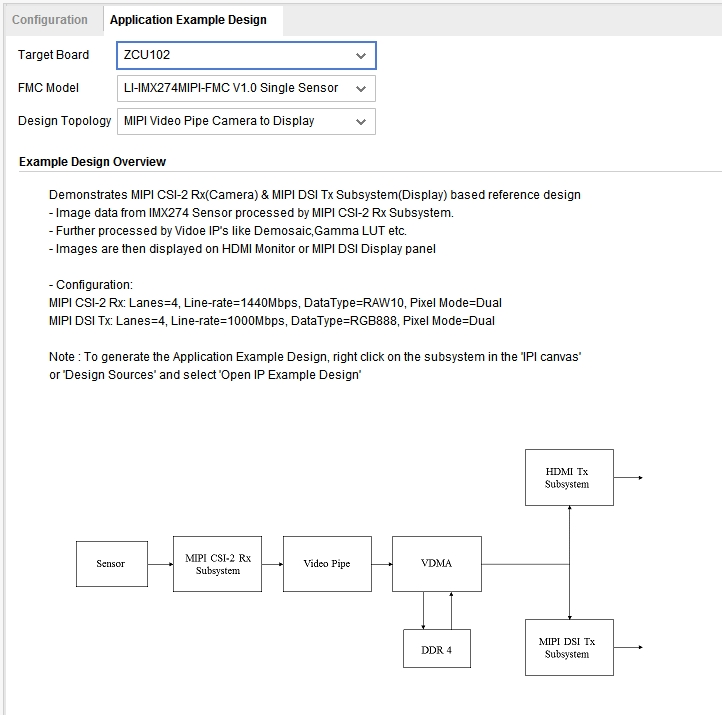

在这里插入图片描述

调试遇到的最大问题：mipi csi2 rx没有数据输出

用fpga处理mipi数据并不困难，因为像xilinx这样厂家都把mipi协议解析做好了，我们拿到的数据就是视频流数据，我们要做的就是要知道怎么去配置mipi csi2 rx核就好了。不过，调试一把过，还是几乎不可能滴，总会遇到各种各样的问题，xilinx封装的越完美，出问题时我们就越不知道该怎么去debug，我这里也只能根据我的经验，说一下遇到mipi csi2 rx没有数据输出时（也即是m_axis的tvalid始终是0），怎么一步步找问题。

查找问题的步骤：

1. 用示波器观察mc20901输出的信号波形是否符合预期
2. 约束的管脚是否正确
3. rx配置的参数与tx端的参数是否一致，比如Lane Rate、lanes的个数和pixel format是否一致
4. 确保mipi rx核先复位完成，再启动sensor数据输出
5. 前几个都没问题的时候，尝试调整Idelay Tap Value，不要相信他所谓的auto，不靠谱。Idelay Tap值不合适的时候，有两种可能：1.tvalid是有，但是数据不对，视频流时序也不对；2.tvalid一直是0，也就是没数据输出
6. 当Idelay Tap Value从1~31都调整过了，数据还是有问题的话，看看你是不是用了vivado 2016.4
7. 以上都没解决的话，不如桌上烧个香试试？
