一、前言
闲来无事，想起之前用arduino板子调参和观察数据不大方便，又发现Simulink有Arduino的硬件支持包，就试试用Simulink给Arduino烧录程序并可以实时反馈观察，学名：PIL（Processor-in-the-Loop），处理器在环。
二、Arduino硬件支持包安装

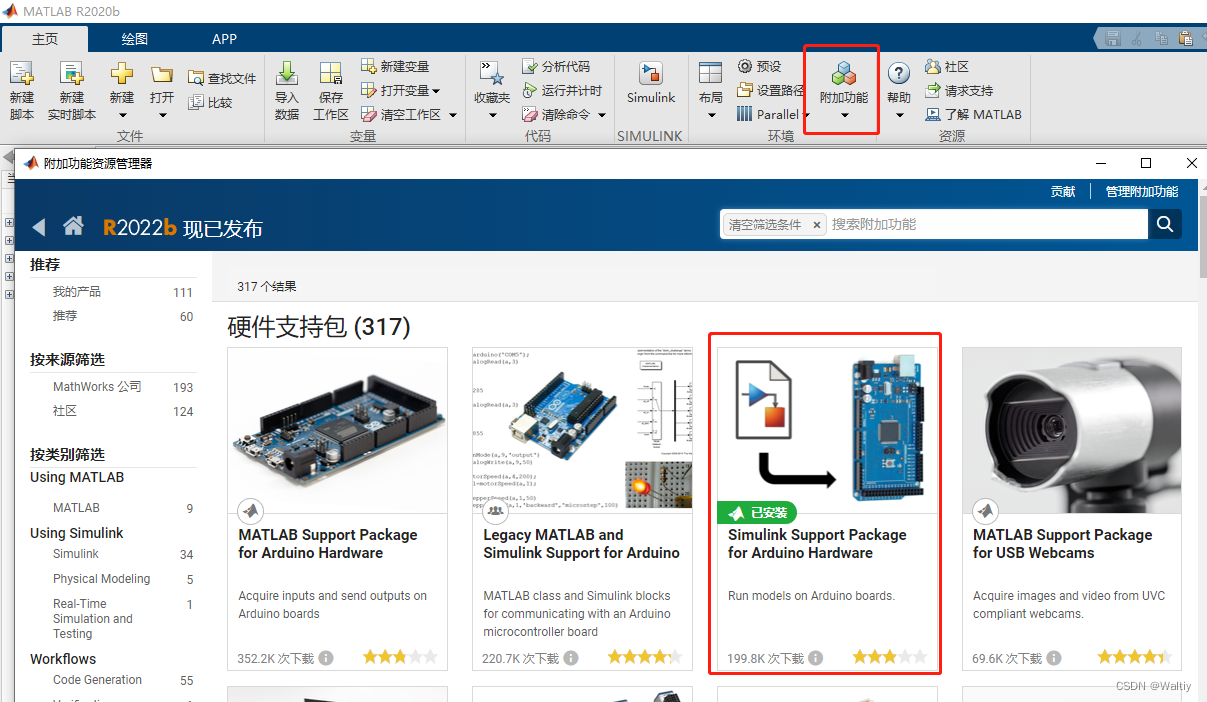

附加功能->获取硬件支持包

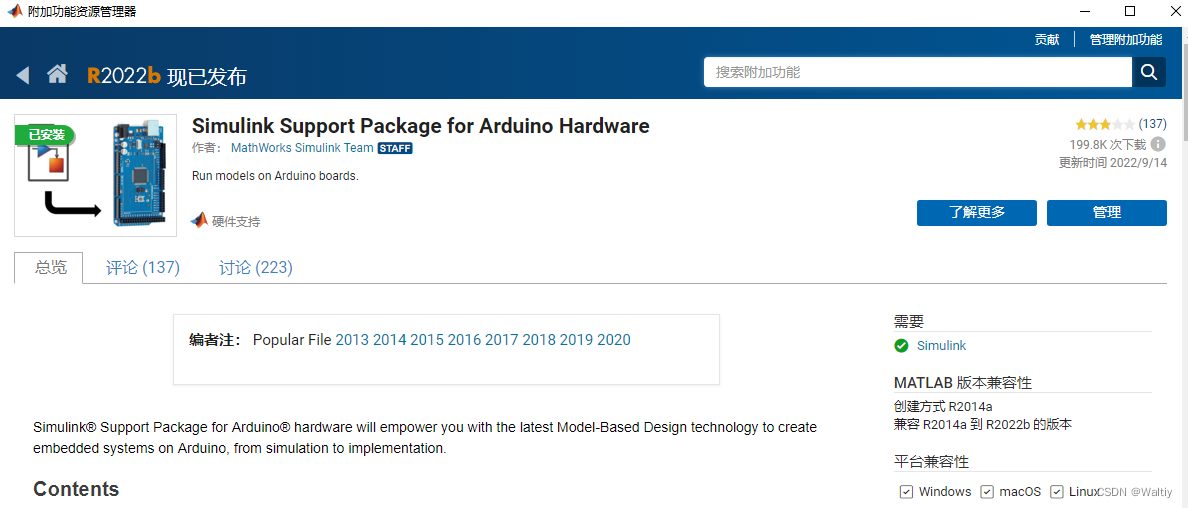

登陆账号密码，点击安装，我这显示管理，是因为我已经安装好了。
三、Simulink烧录测试
安装好硬件支持包后，Simulink中就出现了对应的模块，就可以进行编程了，这里用个小灯闪烁的例子验证一下。

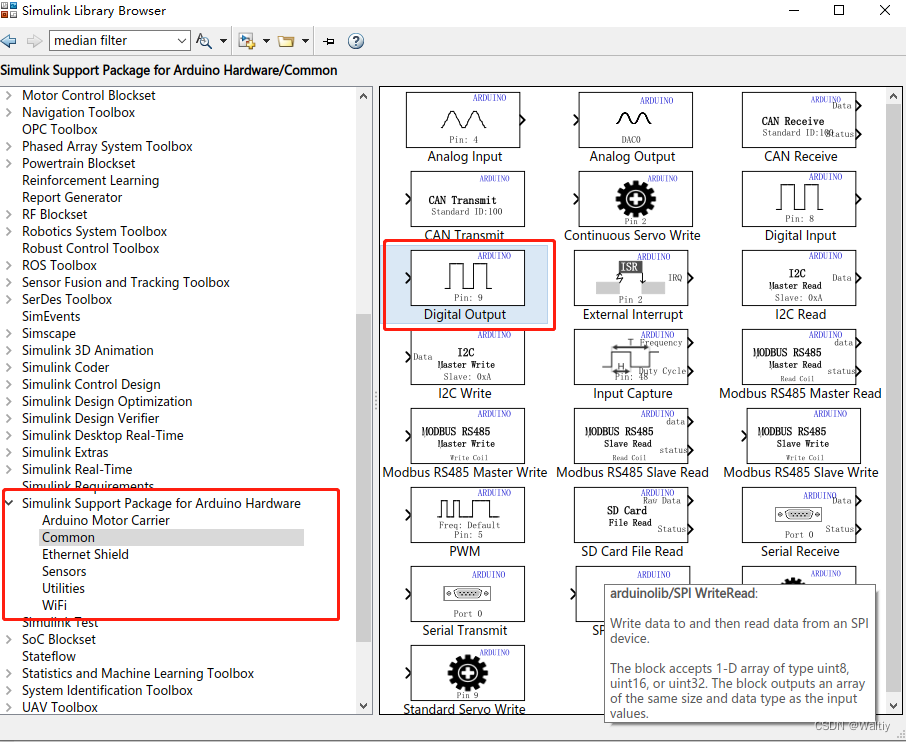

将数字输出模块拖入simulink中

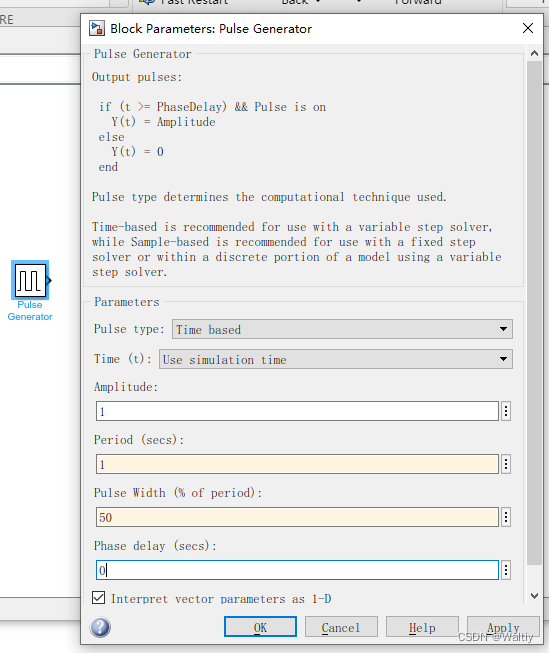

添加一个脉冲发生器，为了让小灯闪烁，其实就是数字口的高电平切换，设置脉冲周期和脉宽

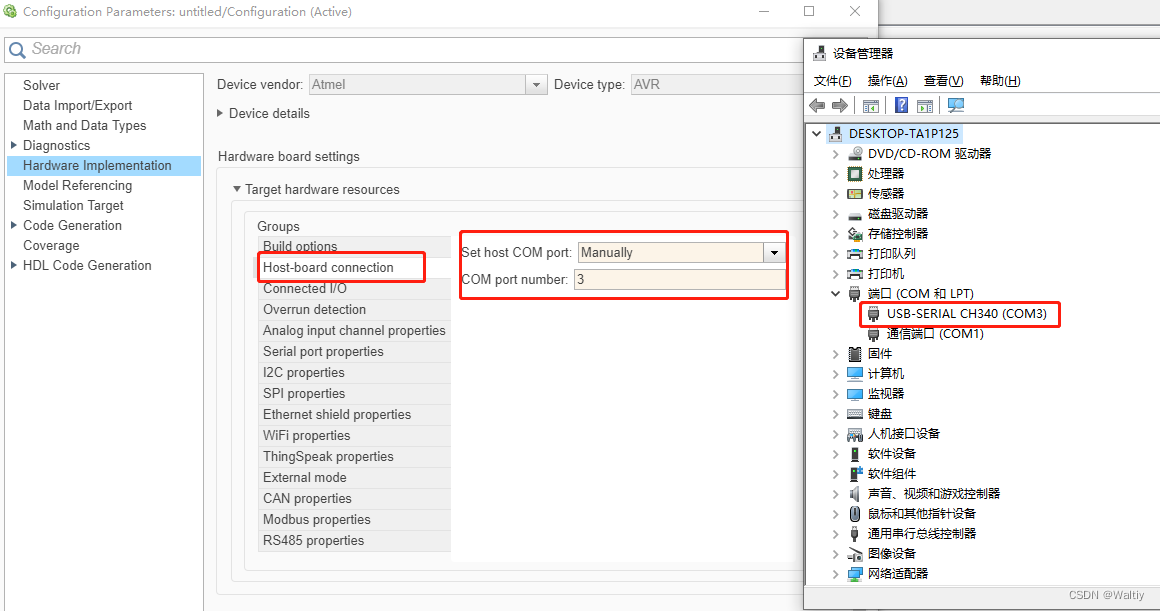

进行程序烧录设置

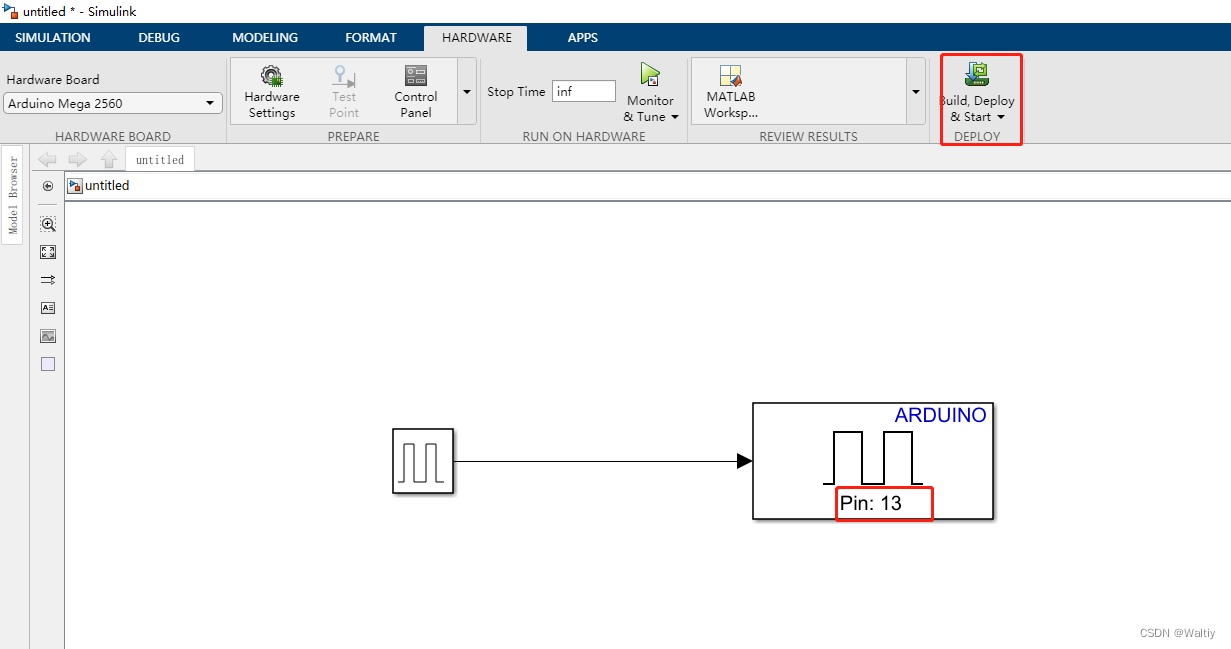

烧录，小灯闪烁，成功！
