概述

原文：点击打开链接

滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。

换句话说，凡是可以使信号中特定的频率成分通过，而极大地衰减或抑制其他频率成分的装置或系统都称之为滤波器。

滤波的概念

滤波是信号处理中的一个重要概念，滤波电路的作用是尽可能减小脉动的直流电压中的交流成分，保留其直流成分，使输出电压纹波系数降低，波形变得比较平滑。

一般来说，滤波分为经典滤波和现代滤波。

经典滤波是根据傅里叶分析和变换提出的一个工程概念，根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。

换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路。

在经典滤波和现代滤波中，滤波器模型其实是一样的（硬件方面的滤波器其实进展并不大），但现代滤波还加入了数字滤波的很多概念。

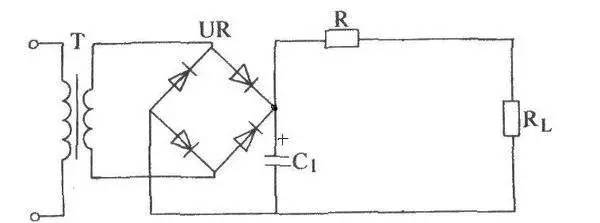

滤波电路的原理

当流过电感的电流变化时，电感线圈中产生的感应电动势将阻止电流的变化。当通过电感线圈的电流增大时，电感线圈产生的自感电动势与电流方向相反，阻止电流的增加，同时将一部分电能转化成磁场能存储于电感之中；当通过电感线圈的电流减小时，自感电动势与电流方向相同，阻止电流的减小，同时释放出存储的能量，以补偿电流的减小。

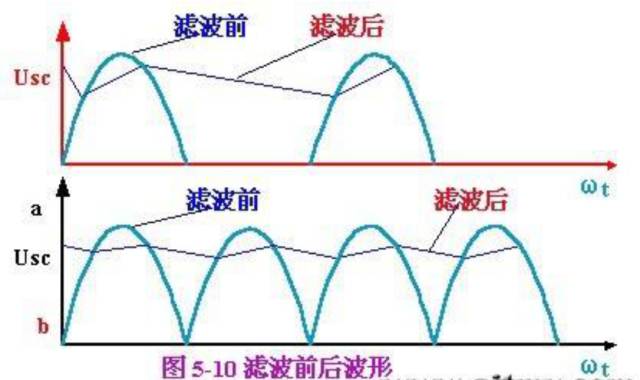

因此经电感滤波后，不但负载电流及电压的脉动减小，波形变得平滑，而且整流二极管的导通角增大。

在电感线圈不变的情况下，负载电阻愈小，输出电压的交流分量愈小。只有在RL>>ωL时才能获得较好的滤波效果。L愈大，滤波效果愈好。

滤波器的作用

1、将有用的信号与噪声分离，提高信号的抗干扰性及信噪比；

2、滤掉不感兴趣的频率成分，提高分析精度；

3、从复杂频率成分中分离出单一的频率分量。

理想滤波器与实际滤波器

理想滤波器

使通带内信号的幅值和相位都不失真，阻喧内的频率成分都衰减为零的滤波器，其通带和阻带之间有明显的分界线。

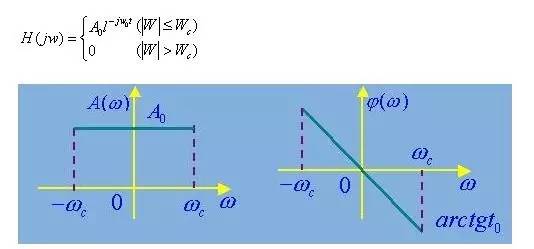

如理想低通滤波器的频率响应函数为：

实际滤波器

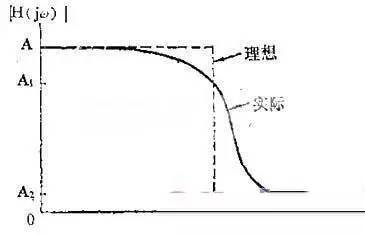

理想滤波器是不存在的，在实际滤波器的幅频特性图中，通带和阻带之间应没有严格的界限。在通带和阻带之间存在一个过渡带。在过渡带内的频率成分不会被完全抑制，只会受到不同程度的衰减。

当然，希望过渡带越窄越好，也就是希望对通带外的频率成分衰减得越快、越多越好。因此，在设计实际滤波器时，总是通过各种方法使其尽量逼近理想滤波器。

如上理想带通和实际带通滤波器的幅频特性图可见，理想滤波器的特性只需用截止频率描述，而实际滤波器的特性曲线无明显的转折点，两截止频率之间的幅频特性也非常数，故需用更多参数来描述。

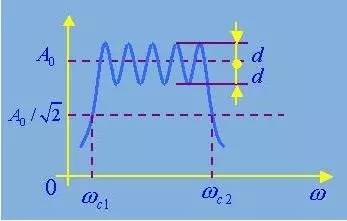

1、纹波幅度d

在一定频率范围内，实际滤波器的幅频特性可能呈波纹变化，其波动幅度d与幅频特性的平均值A0相比，越小越好，一般应远小于-3dB。

2、截止频率fc

幅频特性值等于0.707A0所对应的频率称为滤波器的截止频率。以A0为参考值，0.707A0对应于-3dB点，即相对于A0衰减3dB。若以信号的幅值平方表示信号功率，则所对应的点正好是半功率点。

3、带宽B和品质因数Q值

上下两截止频率之间的频率范围称为滤波器带宽，或-3dB带宽，单位为Hz。带宽决定着滤波器分离信号中相邻频率成分的能力——频率分辨力。在电工学中，通常用Q代表谐振回路的品质因数。

在二阶振荡环节中，Q值相当于谐振点的幅值增益系数， Q=1/2ξ（ξ——阻尼率）。对于带通滤波器，通常把中心频率f0（）和带宽 B之比称为滤波器的品质因数Q。例如一个中心频率为500Hz的滤波器，若其中-3dB带宽为10Hz，则称其Q值为50。Q值越大，表明滤波器频率分辨力越高。

4、倍频程选择性W

在两截止频率外侧，实际滤波器有一个过渡带，这个过渡带的幅频曲线倾斜程度表明了幅频特性衰减的快慢，它决定着滤波器对带宽外频率成分衰阻的能力。

通常用倍频程选择性来表征。所谓倍频程选择性，是指在上截止频率fc2与 2fc2之间，或者在下截止频率fc1与fc1/2之间幅频特性的衰减值，即频率变化一个倍频程时的衰减量或倍频程衰减量以dB/oct表示（octave，倍频程）。

显然，衰减越快（即W值越大），滤波器的选择性越好。对于远离截止频率的衰减率也可用10倍频程衰减数表示之。即［dB／10oct］。

5、滤波器因数（或矩形系数）

滤波器因数是滤波器选择性的另一种表示方式，它是利用滤波器幅频特性的 -60dB带宽与-3dB带宽的比值来衡量滤波器选择性。理想滤波器=1，常用滤波器=1－5，显然，越接近于1，滤波器选择性越好。

滤波器的分类

根据滤波器的选频作用分类

低通滤波器

从0～f2频率之间，幅频特性平直，它可以使信号中低于f2的频率成分几乎不受衰减地通过，而高于f2的频率成分受到极大地衰减。

高通滤波器

与低通滤波相反，从频率f1～∞，其幅频特性平直。它使信号中高于f1的频率成分几乎不受衰减地通过，而低于f1的频率成分将受到极大地衰减。

带通滤波器

它的通频带在f1～f2之间。它使信号中高于f1而低于f2的频率成分可以不受衰减地通过，而其它成分受到衰减。

带阻滤波器

与带通滤波相反，阻带在频率f1～f2之间。它使信号中高于f1而低于f2的频率成分受到衰减，其余频率成分的信号几乎不受衰减地通过。

低通滤波器和高通滤波器是滤波器的两种最基本的形式，其它的滤波器都可以分解为这两种类型的滤波器，例如：低通滤波器与高通滤波器的串联为带通滤波器，低通滤波器与高通滤波器的并联为带阻滤波器。

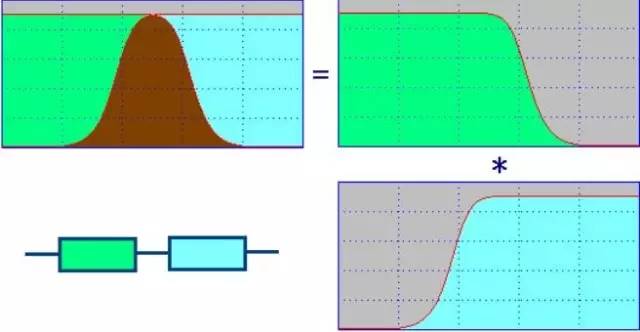

低通滤波器与高通滤波器的串联

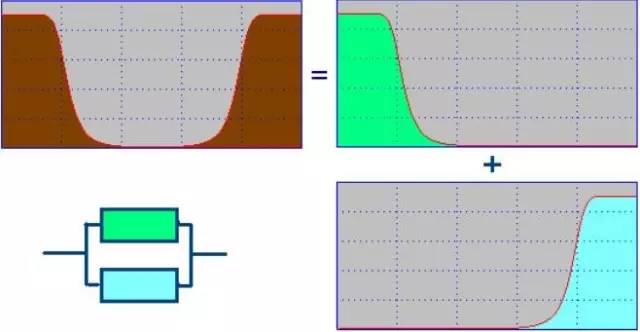

低通滤波器与高通滤波器的并联

根据“最佳逼近特性”标准分类

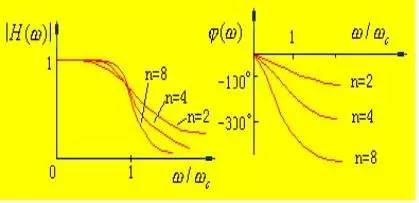

巴特沃斯滤波器

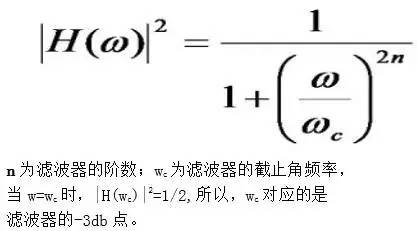

从幅频特性提出要求，而不考虑相频特性。巴特沃斯滤波器具有最大平坦幅度特性，其幅频响应表达式为：

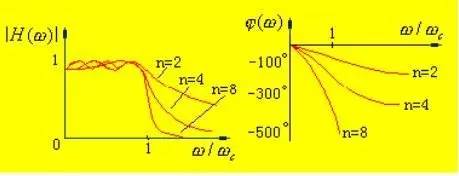

切贝雪夫滤波器

切贝雪夫滤波器也是从幅频特性方面提出逼近要求的，其幅频响应表达式为：

ε是决定通带波纹大小的系数，波纹的产生是由于实际滤波网络中含有电抗元件；Tn是第一类切贝雪夫多项式。

与巴特沃斯逼近特性相比较，这种特性虽然在通带内有起伏，但对同样的n值在进入阻带以后衰减更陡峭，更接近理想情况。ε值越小，通带起伏越小，截止频率点衰减的分贝值也越小，但进入阻带后衰减特性变化缓慢。

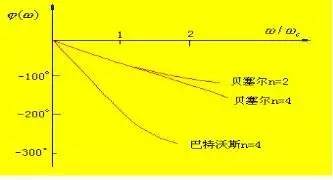

切贝雪夫滤波器与巴特沃斯滤波器进行比较，切贝雪夫滤波器的通带有波纹，过渡带轻陡直，因此，在不允许通带内有纹波的情况下，巴特沃斯型更可取；从相频响应来看，巴特沃斯型要优于切贝雪夫型，通过上面二图比较可以看出，前者的相频响应更接近于直线。

贝塞尔滤波器

贝塞尔滤波器又称最平时延或恒时延滤波器。其相移和频率成正比，即为一线性关系。但是由于它的幅频特性欠佳，而往往限制了它的应用。

按所采用的元器件分为无源和有源滤波器

无源滤波器

无源滤波器仅由无源元件组成的滤波器，它是利用电容和电感元件的电抗随频率的变化而变化的原理构成的。

这类滤波器的优点是：电路比较简单，不需要直流电源供电，可靠性高；

缺点是：通带内的信号有能量损耗，负载效应比较明显，使用电感元件时容易引起电磁感应，当电感L较大时滤波器的体积和重量都比较大，在低频域不适用。

有源滤波器

有源滤波器由无源元件和有源器件组成。

这类滤波器的优点是：通带内的信号不仅没有能量损耗，而且还可以放大，负载效应不明显，多级相联时相互影响很小，利用级联的简单方法很容易构成高阶滤波器，并且滤波器的体积小、重量轻、不需要磁屏蔽；

缺点是：通带范围受有源器件的带宽限制，需要直流电源供电，可靠性不如无源滤波器高，在高压、高频、大功率的场合不适用。

按所处理的信号分为模拟滤波器和数字滤波器

数字滤波器基本原理

导入数字滤波器的信号处理过程示于图。其中模拟信号(连续信号)

必须利用采样定理(sampling theorem)进行采样。输入信号经过模拟低通滤波即抗折叠滤波器(anti-aliasing filter)去掉输入信号中的高频分量。经过平滑化的模拟信号再用于采样。另外D-A转换后模拟信号要经过平滑滤波器(smoothing filter)进行平滑处理，该工作可用模拟低通滤波器来完成。

另外，数字通信中使用的数字均衡器(digital equalizer)也可以视作一种数字滤波器，但是用数字均衡器直接进行数字信号处理时，就不再需要图中的A-D转换器和D-A转换器。

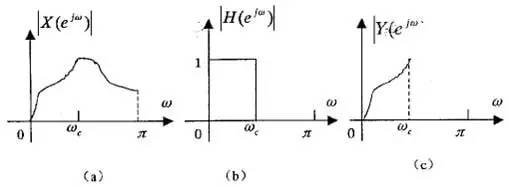

所谓数字滤波器，就是把输入序列通过一定的运算变换成输出序列。如上图所示。其时域输入输出关系是

若x(n) ,y (n)的傅里叶变换存在，则输入输出的频域关系是
