射频知识总结

无线系统框架

wifi 蓝牙 3G/4G/5G 都是这套框架

无线通信系统中，一般包含有
	天线
	射频前端
	射频收发模块
	基带信号处理器

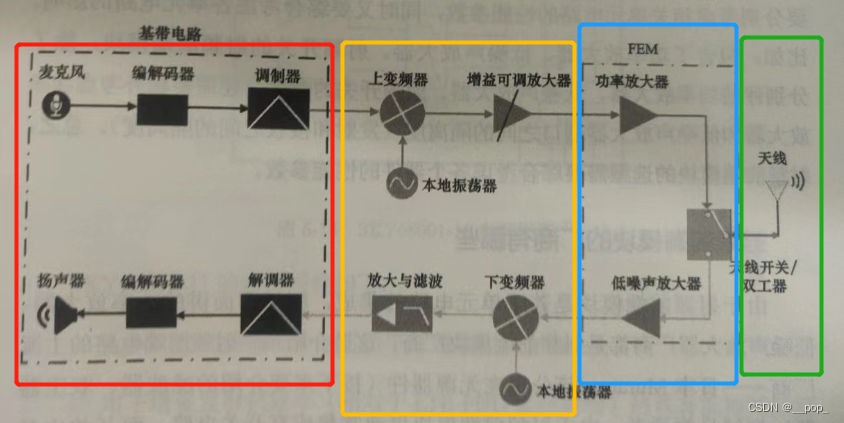

在上图中,对应的是
	红色框是 基带				// 基带信号处理器
	黄色框是 transmitter 		// 射频收发模块
	蓝色框是 FEM 				// 射频前端
	绿色框是 天线 				// 天线
-------------------------------------------------------

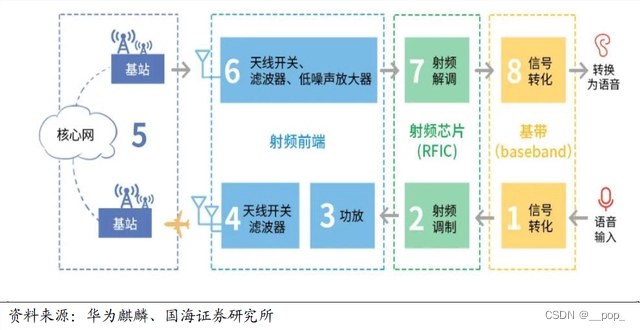

以射频的视角来看手机,手机的无线通信模块包含
	天线

	射频
		射频前端/整体上做成一个芯片叫做FEM
		射频芯片/也叫transmitter/也叫RFIC/也可以叫射频中端,但是不这么叫

	基带/也叫PHY/可以是CPU,也可以是SOC

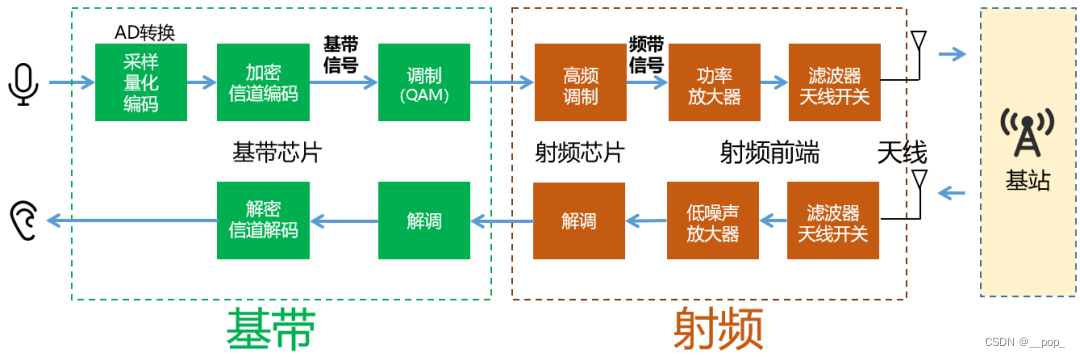

射频从狭义上,包括
	射频前端 + RFIC

射频从广义上,包括
	狭义的射频 : 射频前端 + RFIC
	基带
	天线

openwifi 软件框架

• 从openwifi来理解射频和基带

---------------------------
软件
	网络协议栈:
	ieee80211 子系统:Linux mac80211 subsystem ieee80211_ips
	SDR driver 是驱动部分
---------------------------
硬件
	FPGA开发板 // 最顶层是 lowmac ?
		基带部分:
			lowmac
			phy
		射频部分:
			RIFC :ad9361
			FEM  :
		天线部分
---------------------------

• 基带和射频

• 射频知识简介

射频校准

• 射频收发新机的校准

AGC APC AFC

名词

前端的意思是包括信号收发，滤波，开关通路切换，放大等一系列都算是前端。

反之，信号接收进来处理合适后，进行调制，解调，模数 数模转换AD/DA，这些都可以看成广义的中端，一般都是Trancevier集成了。

那这样baseband芯片就可以认作后端，一般都是DSP的芯片。

三大系统，共同组成接收通路/下行链路和发射通路/上行链路。

基带信号是指需要的处理信号（如麦克风接收到的音频）进行转换，数字信号、模拟信号转化。
发:
(数字信号) -----> 射频芯片  -----> (模拟射频信号)        -----> 射频前端 -----> (放大后的信号)

收:
(数字信号) <----- 射频芯片  <----- (放大后的模拟射频信号) <----- 射频前端 <----- (射频信号)

注意 : 射频芯片(transmitter)做的事情是 转换 数字信号到模拟信号 , 转换模拟信号到数据信号
注意 : 射频芯片 两侧肯定是 数字信号 和 模拟信号

随后经过射频芯片进行调制，变成射频信号。
而射频前端则是对射频信号进行过滤和放大。

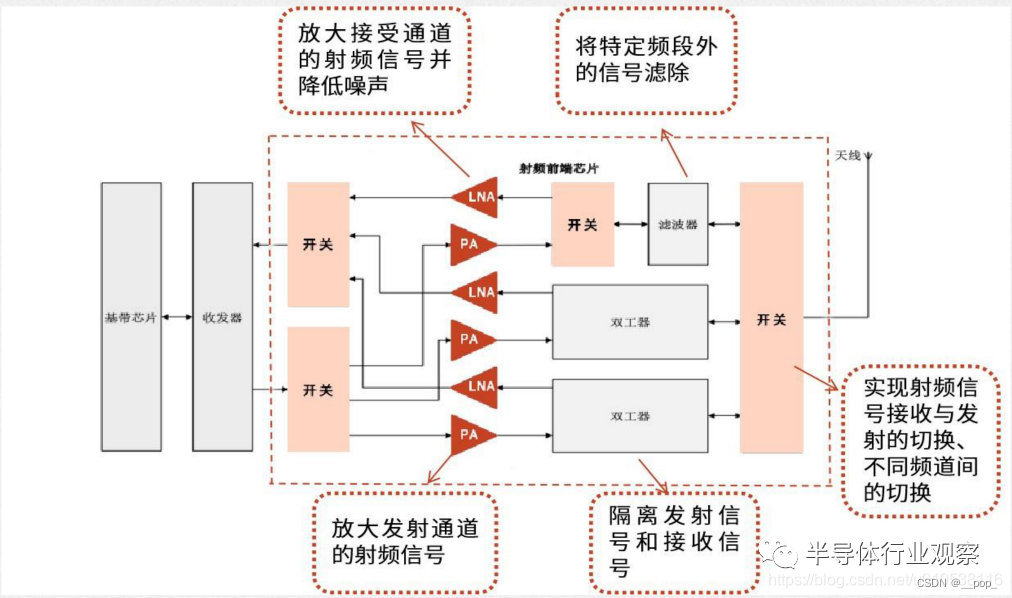

射频前端中主要器件包括：
	功率放大器（PA，Power Amplifier）、
	滤波器（Filter）、
	开关（Switch）、
	低噪音放大器（LNA，Low Noise Amplifier）、
	调谐器（Tuner）、
	双/多工器（Du/Multiplexer）。

模拟前端 (AFE),也称为射频前端 (RFFE),是通过集成高速放大器、接收模数转换器(ADC) 和传输路径数- 模拟转换器 (DAC) 以及不断缩小的高频滤波器设计。

数字前端(DFE)
Digtal Front-end

Front-end Modules
FEM简介 FEM,Front-end Modules,即就是前端模块。硬件电路中的前端模块完成射频信号的发送放大以及接收放大(with bypass)、滤波,甚至包含功率检测、控制和开关的这样一个作用。

AFE + DFE 包括了射频的所有方面
AFE包括 RFIC的模拟部分 和 FEM
DFE包括 RFIC的数字部分 和 baseband
