2.4G频段--各个协议链路层信道映射

 2.4G频段是非常拥挤的，原因就是免费。以下是大致的一个分布。

• wifi
• 蓝牙
• 微波炉
• 业余无线电

学生时期，用过很多种无线模块（某宝上都有）：

• 蓝牙模块：HC-05、HC-06
• 2.4G无线模块：nrf24l01
• wifi模块：ESP-01s、ESP-12F

不成想这些模块都是工作在2.4G频段。

BLE（Bluetooth Low Energy ，低功耗蓝牙）

• 信道带宽：2MHz
• 比特率：蓝牙4.2和蓝牙5.0的速率上是不一样的
  • 1Mbps （蓝牙4.2规范）
  • 2Mbps（蓝牙5.0规范）
• 发射功率：-20dBm（最低）、0dBm（常用）、10dBm（最高）
• GFSK 调制

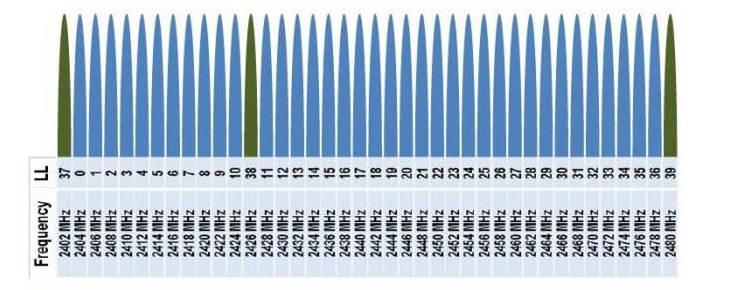

• 40个射频通道
• 37个数据通道
• 3个广播通道
  • 发现
  • 连接
  • 广播

BT （Bluetooth ，经典蓝牙）

• 1）ISM频率范围内被分成79个channel，每一个channel占用1M的带宽，在0 channel和78 channel之外设立guard band（保护带宽，Lower Guard Band为2MHz，Upper Guard Band为3.5MHz）。

• 2）采用跳频技术（hopping），也就是说，某一个物理信道，并不是固定的占用79个channel中的某一个，而是以一定的规律在跳动（该规律在技术上叫做"伪随机码"，就是"假"的随机码）。因此蓝牙的物理信道，也可以称作跳频信道（hopping channel）。

• 3）BR/EDR技术定义了5种物理信道（跳频信道），BR/EDR Basic Piconet Physical Channel、BR/EDR Adapted Piconet Physical Channel、BR/EDR Page Scan Physical Channel、BR/EDR Inquiry Scan Physical Channel和BR/EDR Synchronization Scan Channel。

• 4）BR/EDR Inquiry Scan Physical Channel用于蓝牙设备的发现操作（discovery），即我们常用的搜索其它蓝牙设备（discover）以及被其它蓝牙设备搜索（discoverable）。

• 5）BR/EDR Page Scan Physical Channel用于蓝牙设备的连接操作（connect），即我们常用的连接其它蓝牙设备（connect）以及被其它蓝牙设备连接（connectable）。

• 6）BR/EDR Basic Piconet Physical Channel和BR/EDR Adapted Piconet Physical Channel主要用在处于连接状态的蓝牙设备之间的通信。它们的区别是，BR/EDR Adapted Piconet Physical Channel使用较少的RF跳频点。BR/EDR Basic Piconet Physical Channel使用全部79个跳频点，而BR/EDR Adapted Piconet Physical Channel是根据当前的信道情况使用79个跳频点中的子集，但是跳频数目也不能少于20个。这个主要是因为蓝牙使用ISM频段，当蓝牙和WIFI共存的时候，部分跳频点被WIFI设备占用而使得蓝牙设备在这些跳频点上的通信总是失败，因此，需要避过那些WIFI设备占用的频点。

• 7）BR/EDR Synchronization Scan Channel可用于无连接的广播通信，后续文章会详细介绍。

• 8）同一时刻，BT 设备只能在其中一个物理信道上通信，为了支持多个并行的操作，蓝牙系统采用时分方式，即不同的时间点采用不同的信道。

• 信道带宽：1MHz

• 比特率：使用不同的技术，速率上是有区别的，一般来说EDR是BR的升级版，AMP则是参考WiFi而新创的一个技术和前者没有技术上的联系。

  • BR：721.2kbps
  • EDR：2.1Mbps
  • AMP：54Mbps

• 发射功率：20dBm、4dBm、0dBm

• 79个频点

参考博客：https://blog.csdn.net/xubin341719/article/details/38303881

我国的蓝牙频率在2.402GHz～2.483GHz,蓝牙每个频道的宽度为1MHz，为了减少带外辐射的干扰，保留上、下保护为3.5MHz和2MHz，79个跳频点中至少75个伪随机码跳动，30S内任何一个频点使用时长不能超过0.4S
（1）、发射功率：蓝牙发射功率分三级：一级功率100mW(20dBm)；二级功率2.5mW(4dBm)；三级功率1mW(0dBm)；
（2）、物理信道：蓝牙物理信道有伪随机序列控制的79个跳频点构成，不同跳频序列代表不同的信道。

Zigbee

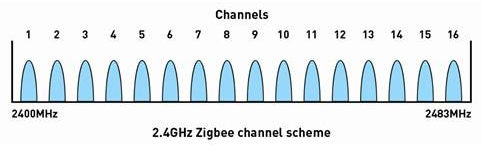

zigbee有16个间隔5MHz的信道

2.4G模块 (Nordic nRF24xx)

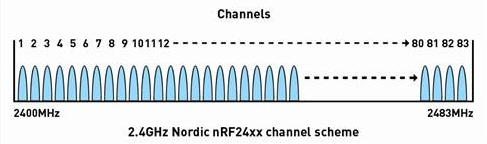

Nordic有与经典蓝牙相似的83个间隔为1MHz带宽的信道

WiFi （）

• 信道带宽：22MHz
• 比特率：参考下表
• 同一区域内可容纳最多3个独立的信道（1/6/11; 2/7/12; 3/8/13）
