概述
在物联网的大环境下，无线传输越来越多的被听到，很多人也对无线IoT很好奇，机器怎么连在一起的，天线又是什么，下面给大家科普下天线的基础知识：
在无线传输中，天线是其中一个十分关键的环节，无线电磁波的发射和接收均由天线来完成，因此天线设计的好坏直接关系无线的性能。
下面是天线的几个基本参数：
1. 方向图（波瓣宽度）；

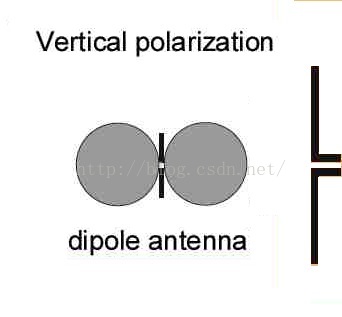

半波对称阵子天线极化方向图（侧视图）
水平极化
垂直极化
2. 增益（俗话所说的多少dBi）；

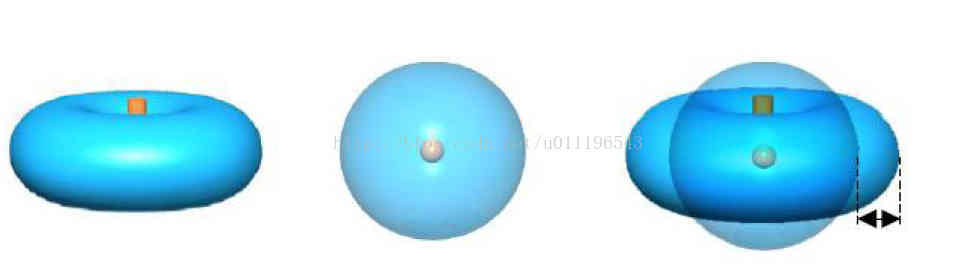

增益通常指最大辐射方向的功率增益值,dBi用于表示天线在最大辐射方向场强相对于全向辐射器的参考值.，如下图所示：
3. 驻波比（VSWR） / 回波损耗（RL） / S11；
RL=10lg（入射功率/反射功率）
驻波比VSWR=(1+ 反射系数）/ (1- 反射系数)
RL=-S11

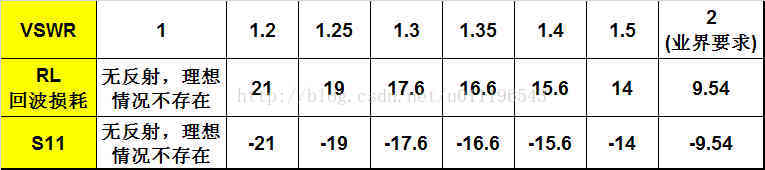

下面是一个简单的对照关系：
备注：
回波损耗的值在0dB 到无穷大之间，回波损耗越小表示匹配越差，回波损耗越大表示匹配越好。0表示全反射，无穷大表示完全匹配。
同样可知，VSWR范围=１～∞，VSWR此值越大，说明接头处连接不好。
4. 频率范围；
