非接觸探測；

不受溫度、濕度、噪聲、氣流、塵埃、光線等影響，適合惡劣環境；

抗射頻干擾能力強；

輸出功率小，對人體構不成危害；

探測距離遠；

支持對非生命類物體的檢測

微波的方向性很好，速度等於光速；

工作電壓 : 5V±0.25V

工作電流(CW): 60mA max., 37mA typical

尺寸： 61.2×61.2mm

發射參數:

探測距離： 2-16m連續可調(最小範圍2m，最大範圍16m)

發射頻率 : 10.525 GHz

頻率設置精度 : 3MHz

輸出功率(最小): 13dBm EIRP

諧波發射: ＜-10dBm

平均電流(5％DC) : 2mA typ.

脈衝寬度(Min.): 5uSec

負載循環(Min.): 1％

接收參數:

靈敏度(10dB S/N ratio)3Hz至80Hz 帶寬: -86dBm

3Hz至80Hz帶寬雜波10uV

天線增益: 8dBi

垂直面3dB波束寬度: 36度

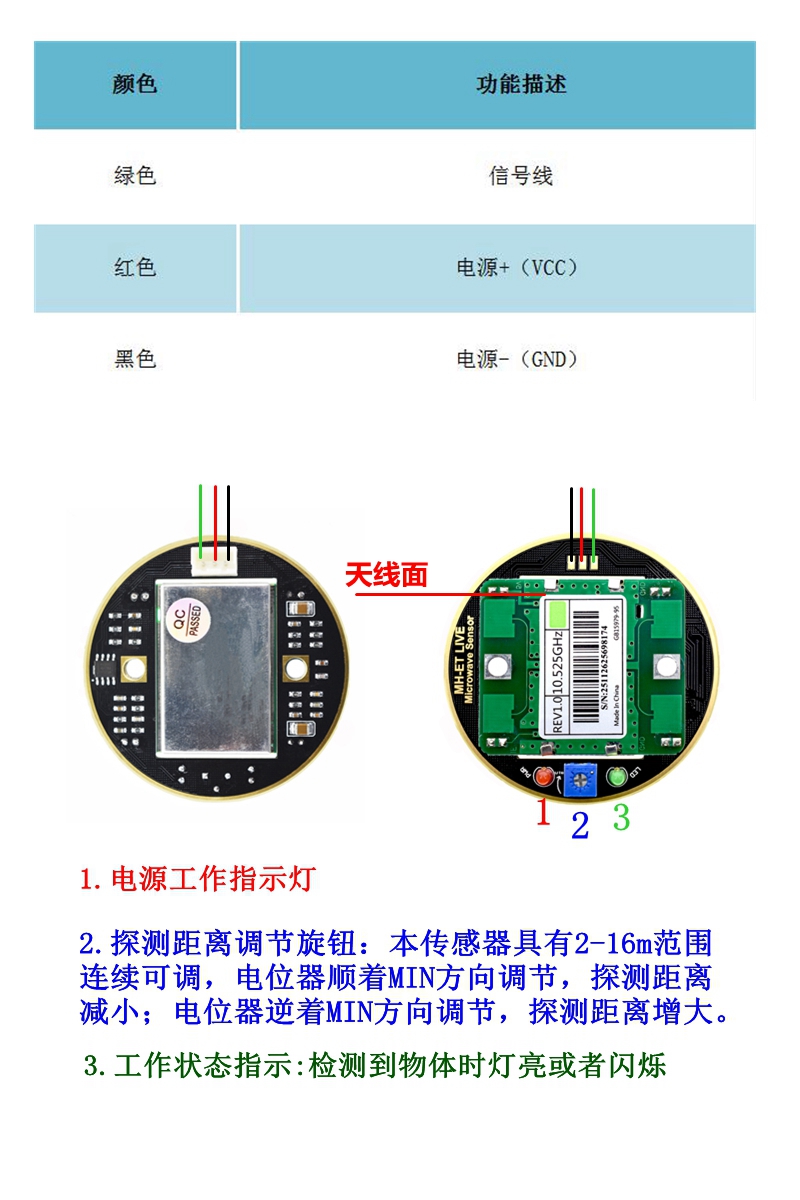

水平面3dB波束寬度: 72度引腳說明

引腳說明尺寸說明
