概述
压力敏感电阻穿就穿是在多分子厚膜器件，它的阻抗随着表面的压力增加而降低。一些传感器为了能够适应于感知人体触摸对于它的灵敏度进行了优化。 压力敏感电阻并不是一个负载单元或者拉力测量传感器。

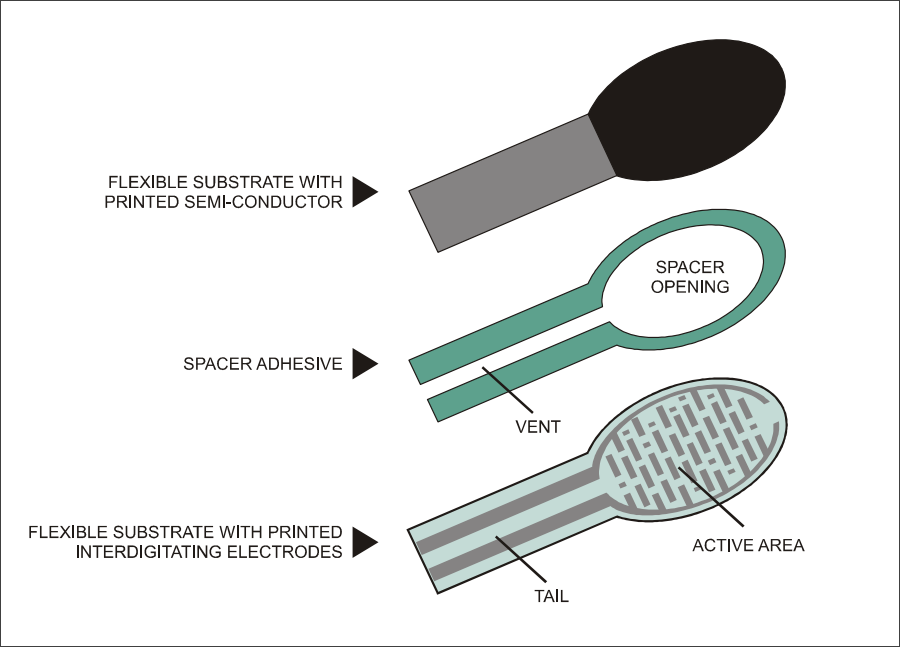

▲ FSR结构示意图
01传感器简介
FSR402 （TB¥25.6）Force Sensing Resistor是著名Interlink Electronics 公司生产的一款重量轻，体积小，感测精度高，超薄型电阻式压力传感器。
这款压力传感器是将施加在FSR传感器薄膜区域的压力转换成电阻值的变化，从而获得压力信息。压力越大，电阻越低。其允许用在压力0g-10kg的场合。
根据 FSR402数据手册 中对于FSR402特性的描述，可以知道在输出管脚之间的的电阻和压力之间的关系如下。
在起始阶段，当 压力突破一定压力阈值之后，导通电阻有一个突破，这个阈值之前FSR相当于一个开关。当超过这个阈值的时候，FSR的电阻与压力之间就呈现 一种连续变化的关系。
▲ FSR402压力与电阻之间的关系

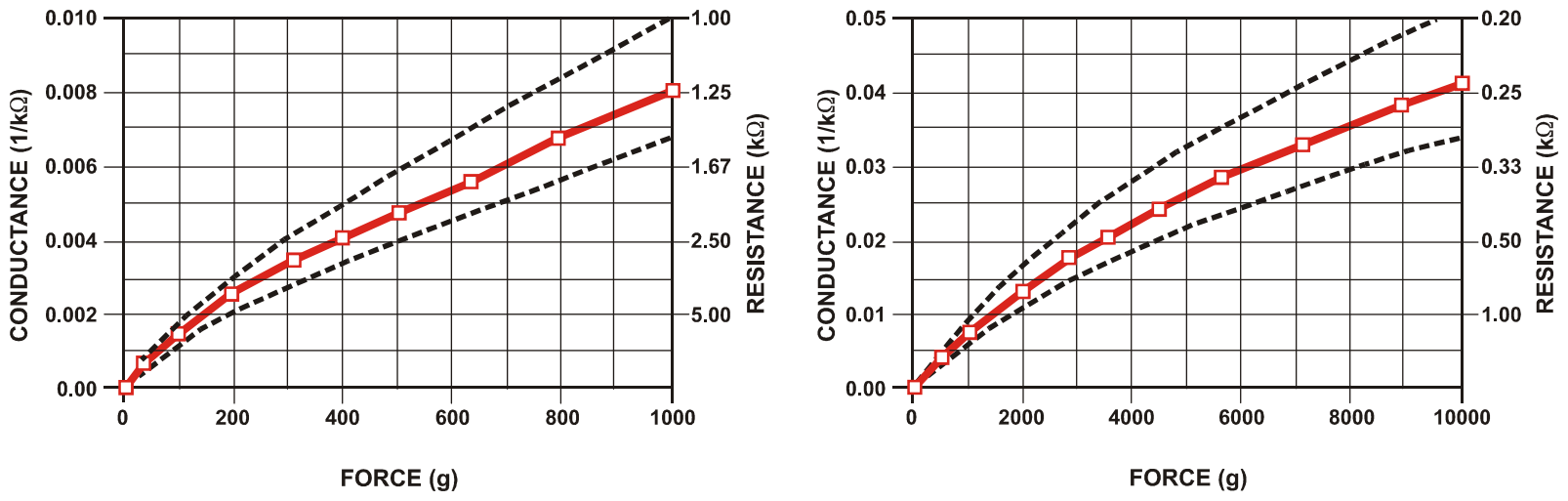

传感器在不同压力范围内的电导与压力之间的关系：
02实验测量
1.静态测试
静态下，传感器引脚之间的电阻呈现无穷大的特性。

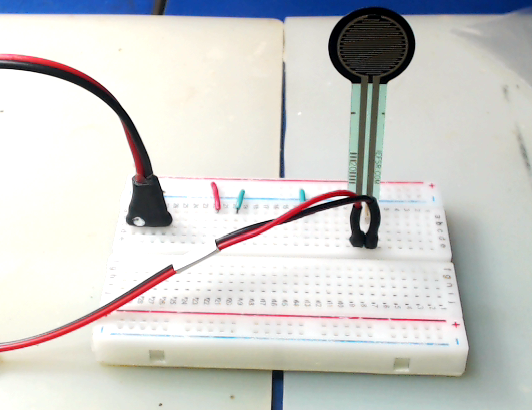

▲ FSR402测量电路
2.使用手指压按FSR
从万用表能够读到电阻从50kΩ变化到300Ω左右的范围。
■ 相关文献链接:
- FSR402
- FSR402数据手册
● 相关图表链接:
- 640 FSR结构示意图
- FSR402压力与电阻之间的关系
- FSR402测量电路
