概述
5.2 电容式传感器的测量转换电路
- 5.2.1 电桥电路
- 5.2.2 调频电路
- 5.2.3 运算放大器电路
- 5.2.4 二级管双T型电桥电路
- 5.3电容式传感器的运用
- 5.3.1 电容测厚仪
- 5.3.2 电容式压差传感器
- 5.3.3 电容式油量表
- 5.3.4 电容式接近开关

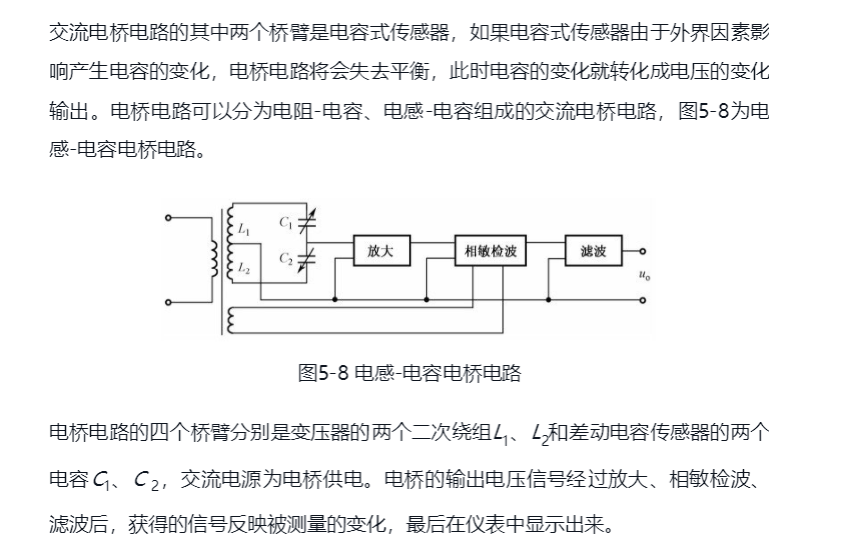

5.2.1 电桥电路

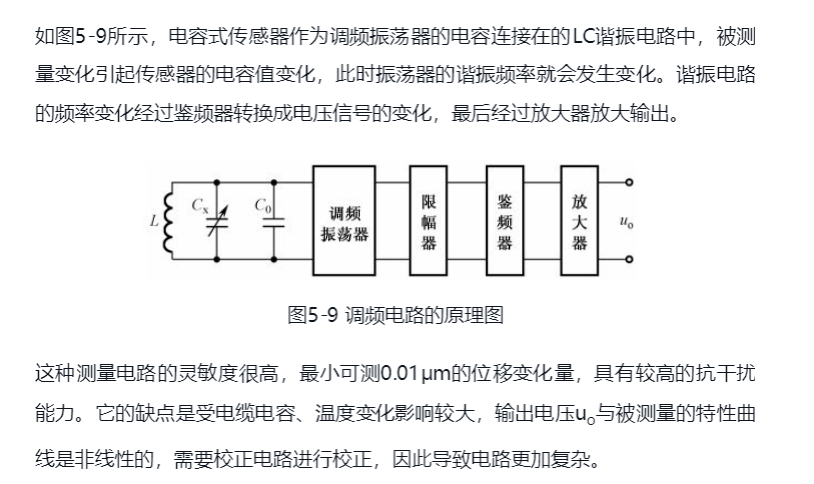

5.2.2 调频电路

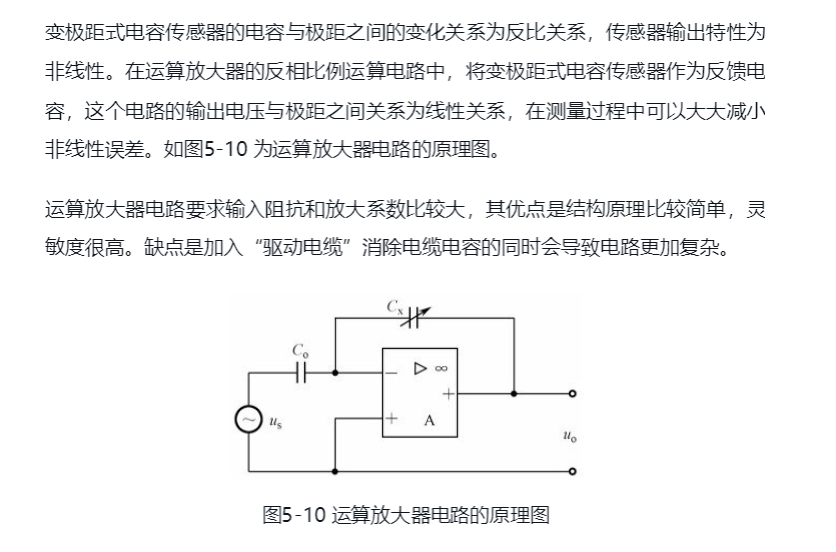

5.2.3 运算放大器电路

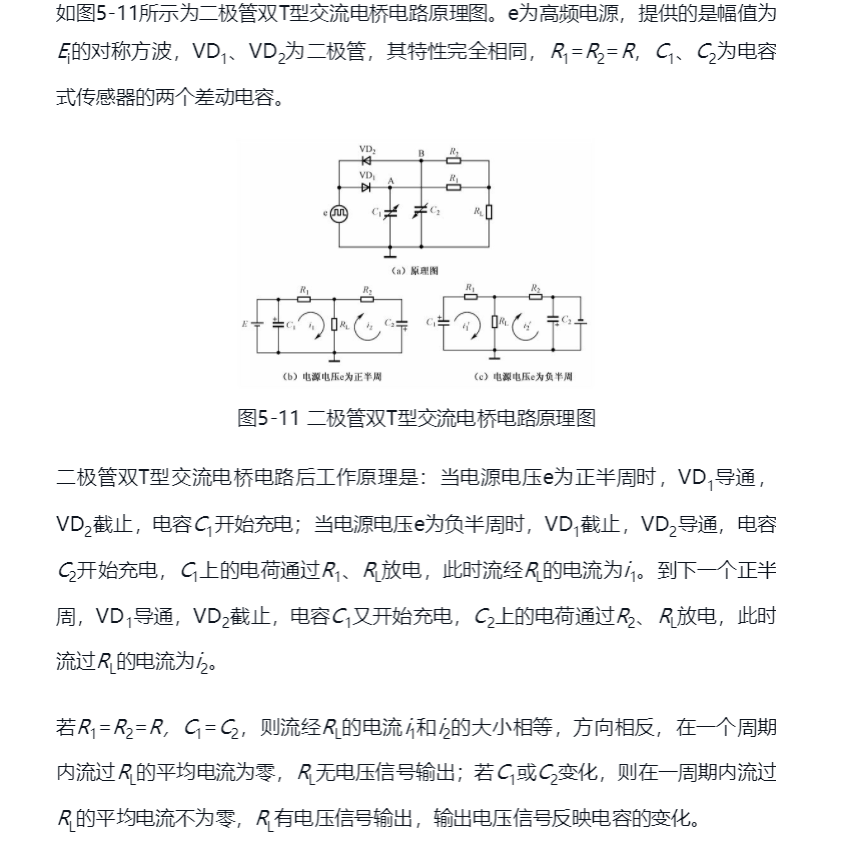

5.2.4 二级管双T型电桥电路
5.3电容式传感器的运用
电容的电容值受三个因素影响，即极距x、正对面积S和介电常数ε。固定其中两个变量，电容 C 就是另一个变量的一元函数。只要想办法将被测非电量转换成极距、面积或介电常数的变化，就可以通过测量电容这个电参数来达到测量非电量的目的。
5.3.1 电容测厚仪
5.3.2 电容式压差传感器

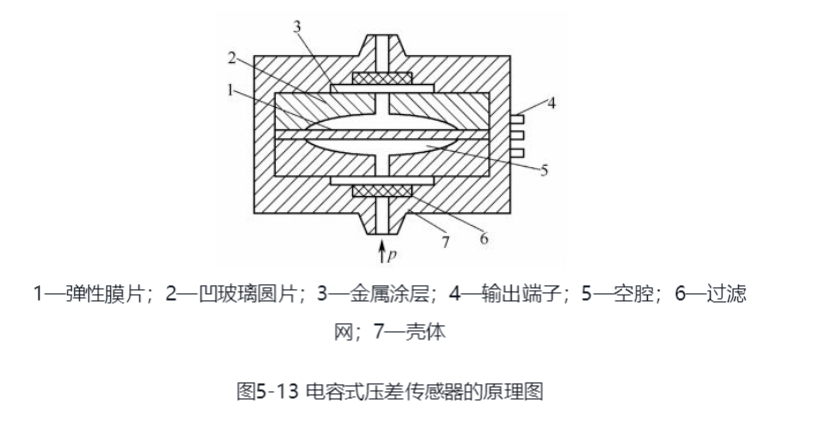

如图5-13 所示为电容式压差传感器的原理图。被测压力经过过滤网后作用在金属弹性膜片1的两侧，当金属弹性膜片1两侧的压力不同时会产生压差，膜片将凸向压力低的一侧。膜片和两个镀金玻璃圆片2形成电容结构，膜片变形后电容量发生变化，电容值的变化量反映膜片两侧的压力差。这种传感器的特点是分辨率高，常用于气体、液体的压力或压差测量，或者液位和流量的测量。
5.3.3 电容式油量表

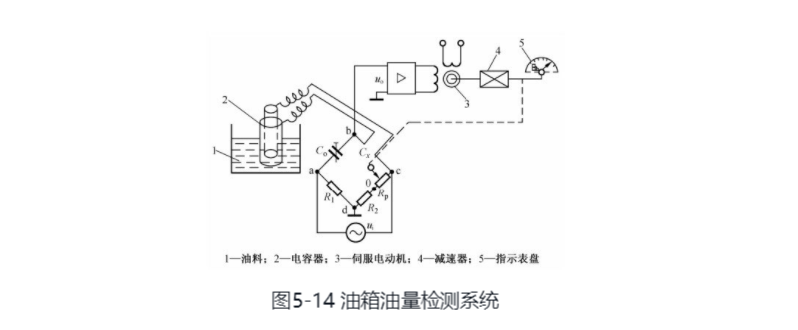

油箱油量检测系统如图5-14 所示，由电容器、电桥电路、伺服电动机、减速器、指示表盘等组成。

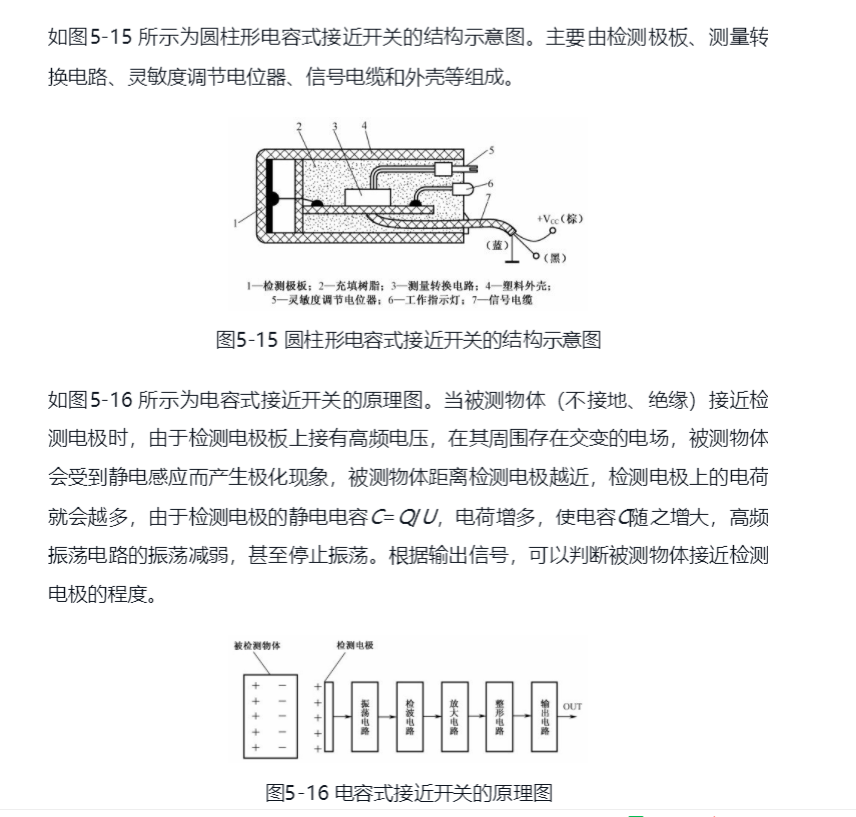

5.3.4 电容式接近开关
