stm32f103c8t6使用LORA传输数据

本次实验目的：

使用多个STM32f103C8T6采集不同地点的环境数据，并将数据传到终端进行数据分析及处理。

本次实验所用到的器件有：

STM32f103C8T62，LORA模块2，光敏传感器，DHT11，液位传感器，USB转串口*2，杜邦线若干。

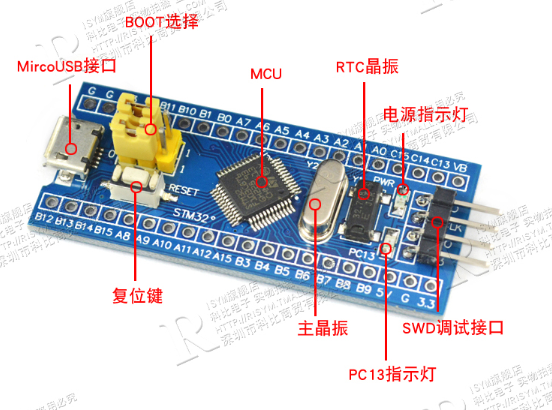

STM32f103C8T6

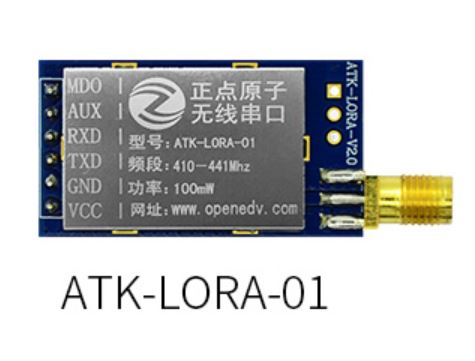

LORA模块

实际连线效果：

数据接收端：

传感器数据采集端：

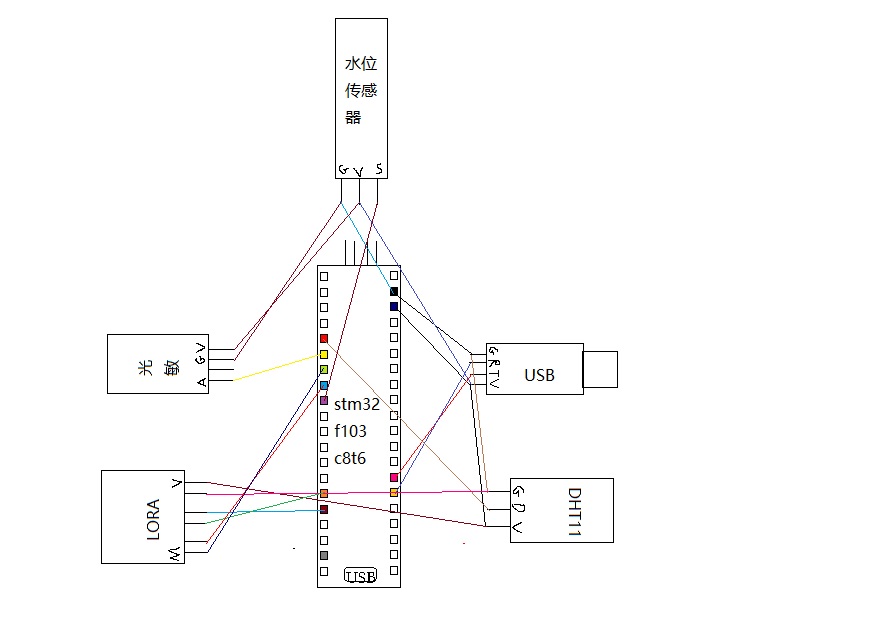

接线图：

下图为传感器端的接线图，接收端只是少了3个传感器，LORA和USB转TTL接线不变。

接线描述如下：

（两端都要接的有：）
USB转TTL:
TX------------------A10
RX------------------A9
LORA:
TX------------------B11
RX------------------B10
AUX----------------A3
MD0----------------A2
（下面的只有数据采集端需要接）
DHT11-------------A0
液位传感器-------A4
光敏AO------------A1
(剩下的VCC和GND不再叙述)

代码示例

主函数的代码经过整理只有不到50行，很有条理对新手较为友好。

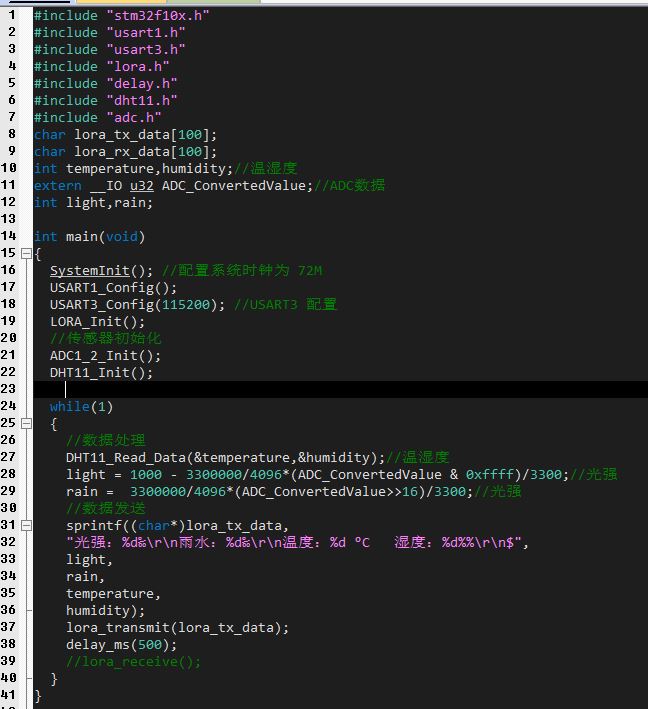

传感器端：如下图所示。
接收端：1.将“//传感器初始化”下面的两个函数注释掉。2.将“while(1)”里面的都注释掉，仅使用最后一行的“lora_receive()”即可。

演示如下：

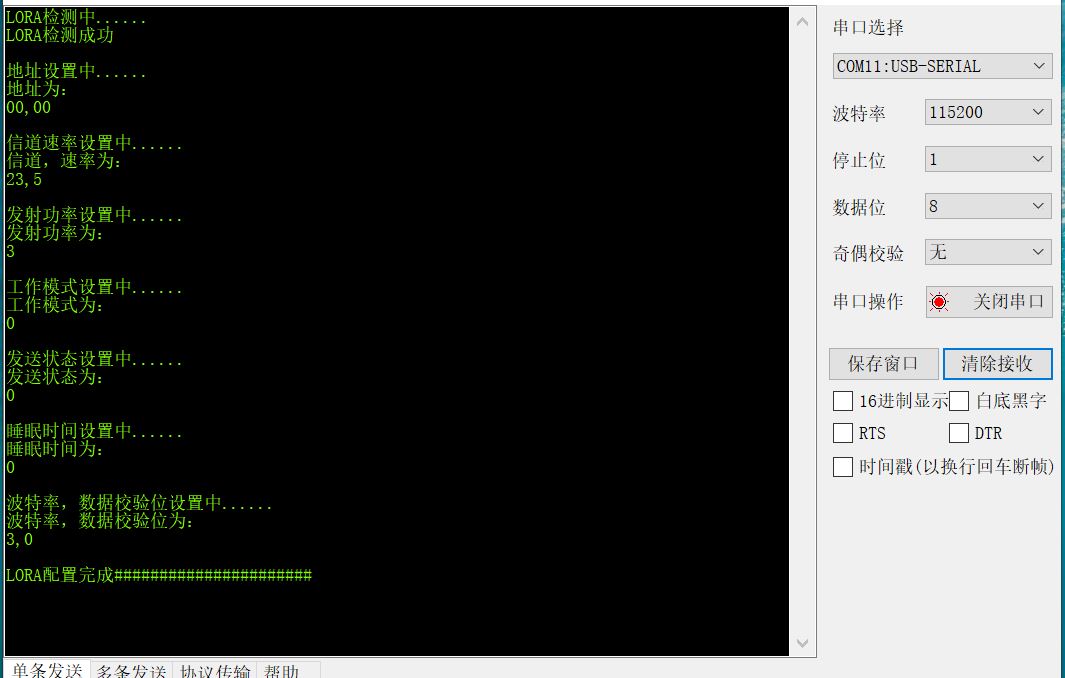

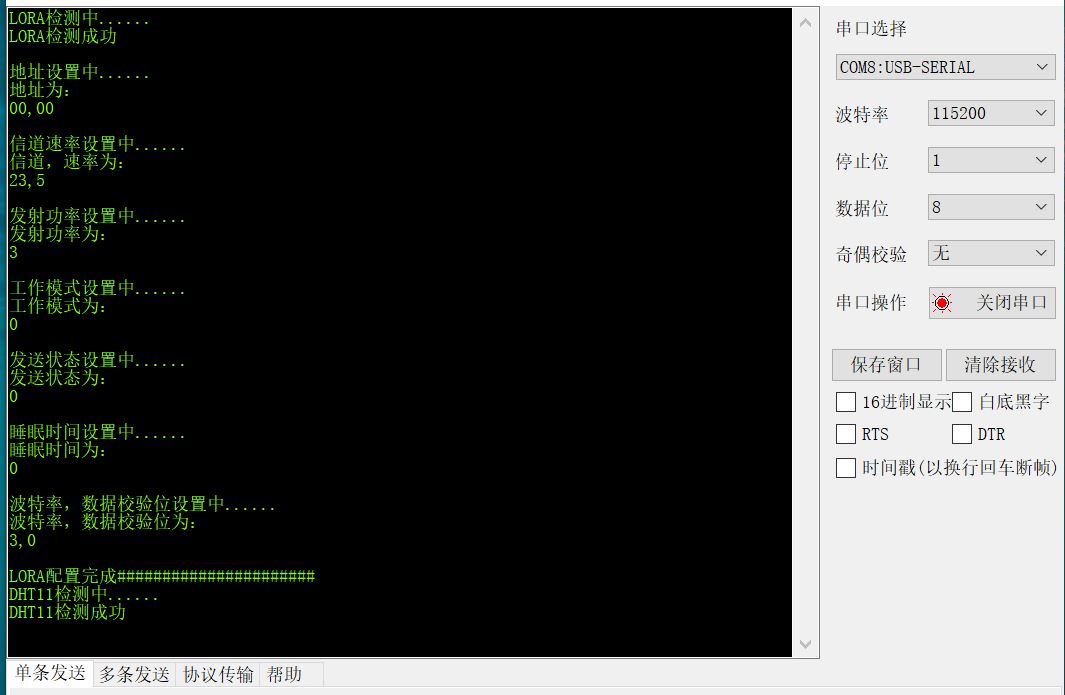

当插入传感器端打开串口并按下复位键后如下图所示，将lora的配置信息及传感器的初始化信息打印出来。如果不方便插入串口也能通过观察黄色的LED灯，lora模块初始化成功后黄灯会闪烁两次然后灭掉。

接收端同理，但因为没有接入传感器，只显示lora配置进度及配置信息。（供电后如果不显示，按一下复位键）

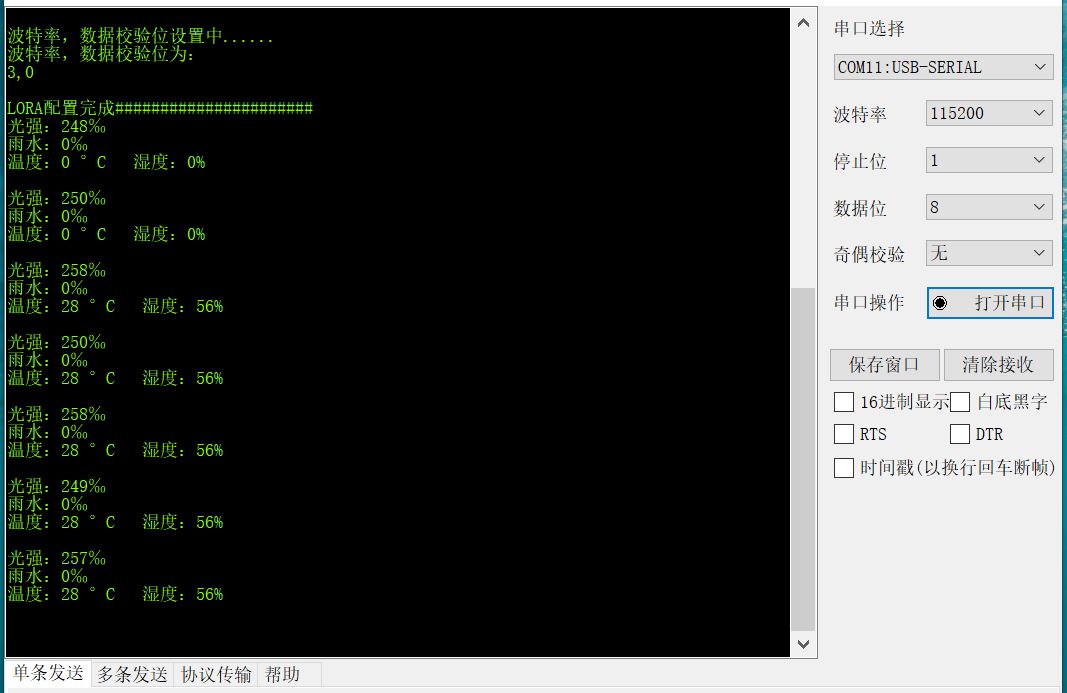

接收端接收到的数据如下所示，分别显示光强，水位值，温度和湿度。这里的光强和雨水强度是按千分比显示的，并非百分比。

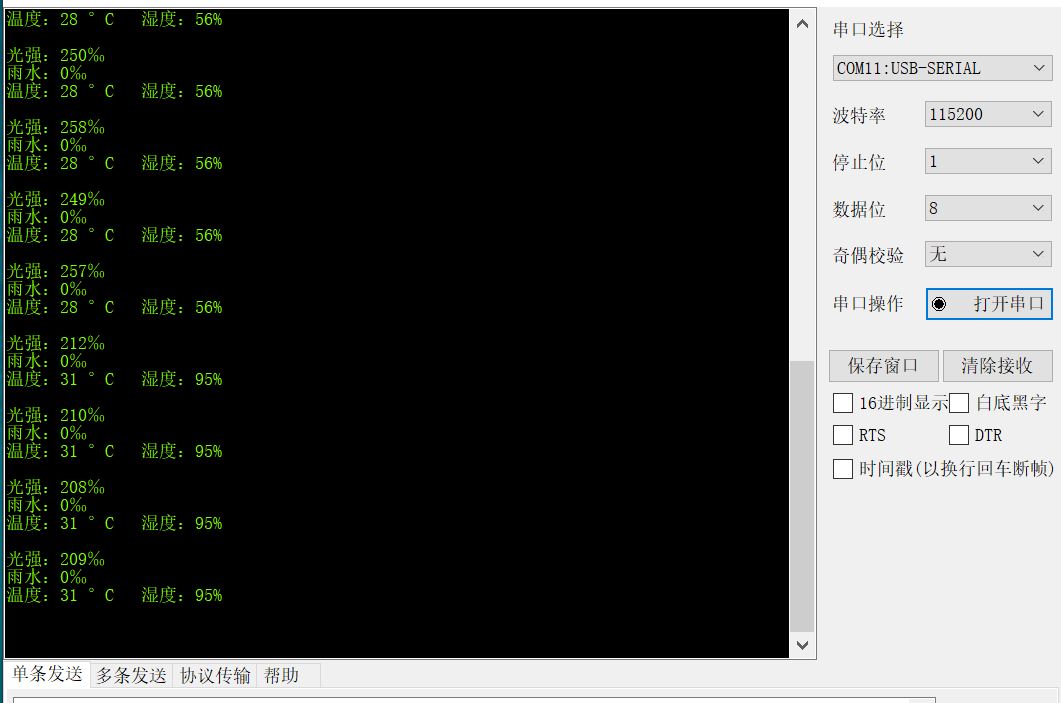

温湿度测试：

光强测试：

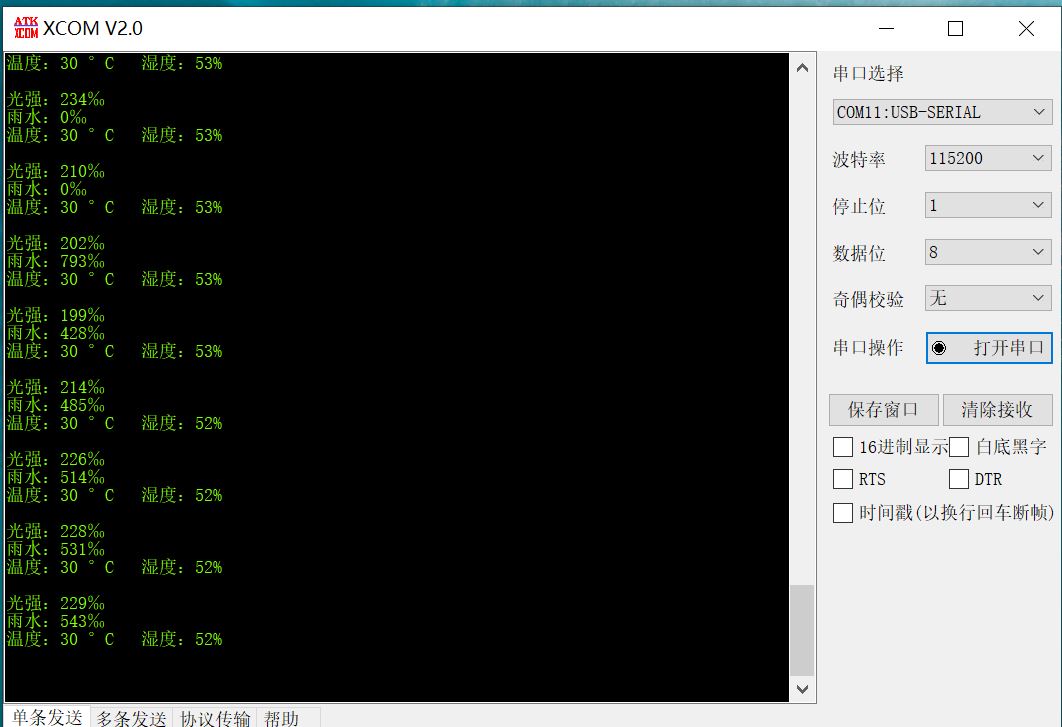

水位测试：

总结：

1. 在烧写程序时将BOOT0短接到1端，烧写完需要按复位的时候要将短接的BOOT0接回到0。
2. 这里的LORA使用的是透明传输，有需要做定向传输的到lora.c文件适当修改一下配置。
3. 代码文件点这里，直接可用。
