先用网线连接电脑和PLC，将PLC的IP地址和电脑的IP地址设置在同一个网段。

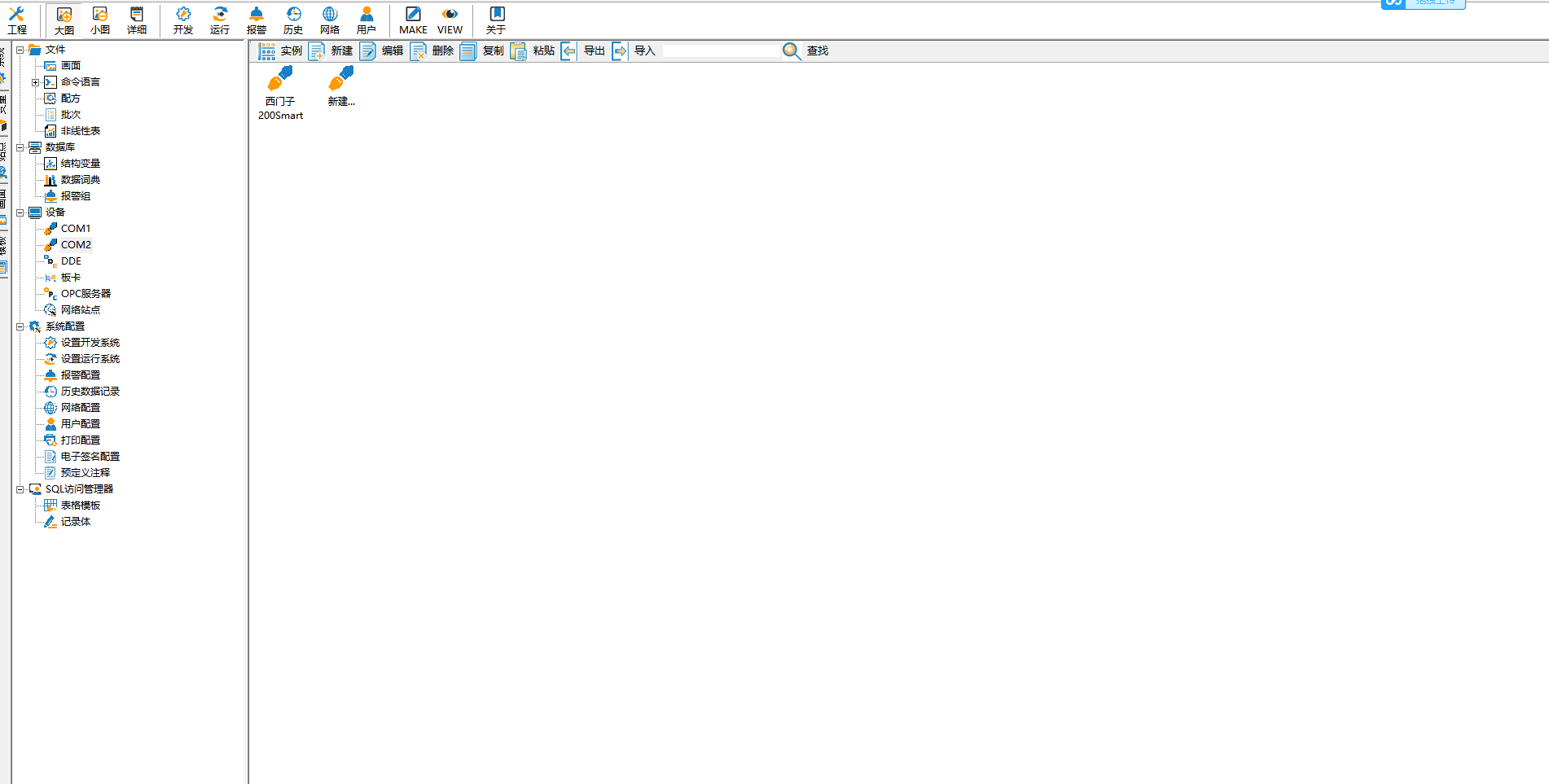

1、点击设备->COM2->新建

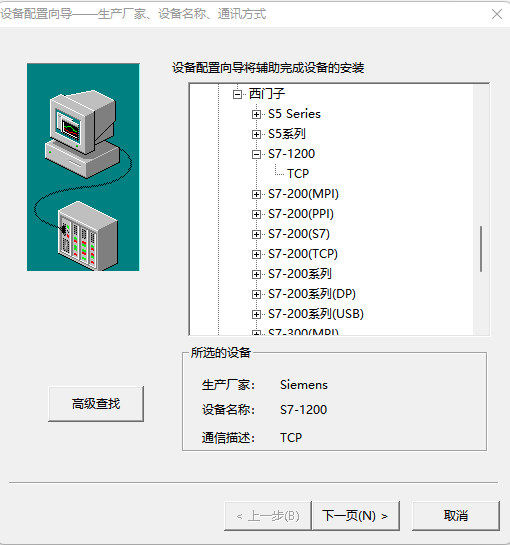

2、选择S7-1200->TCP（虽然是1200的，但是适用于200smart）

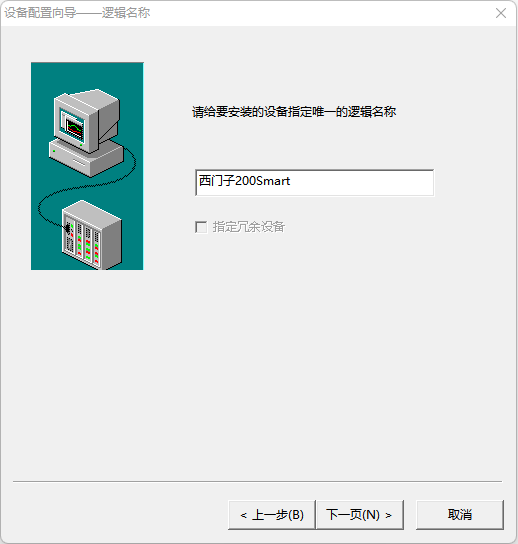

3、指定逻辑名称，可以随意写名字

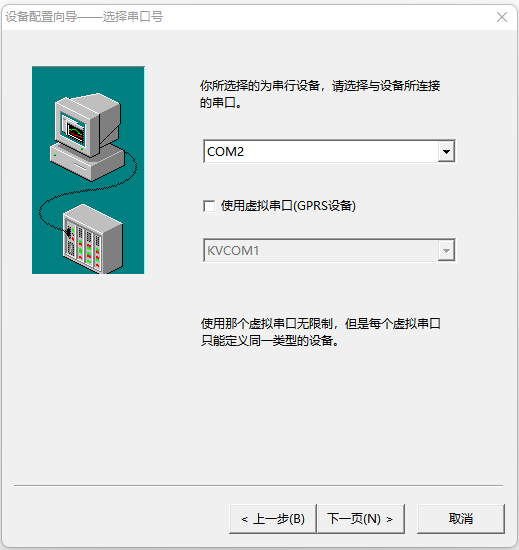

4、按照默认的选择COM2

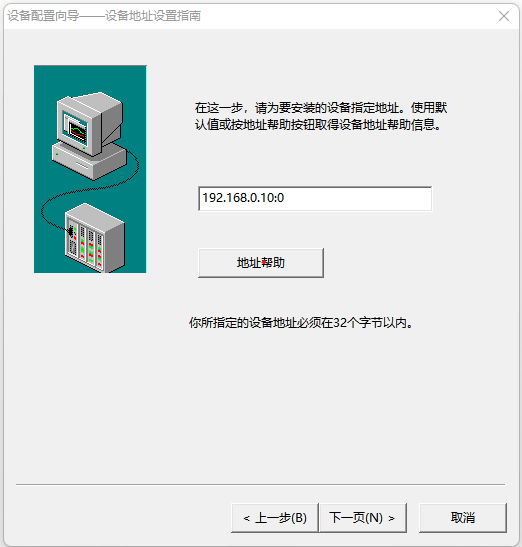

5、填入PLC端的IP地址+插槽号（默认为0，可以参考组态王的帮助手册）

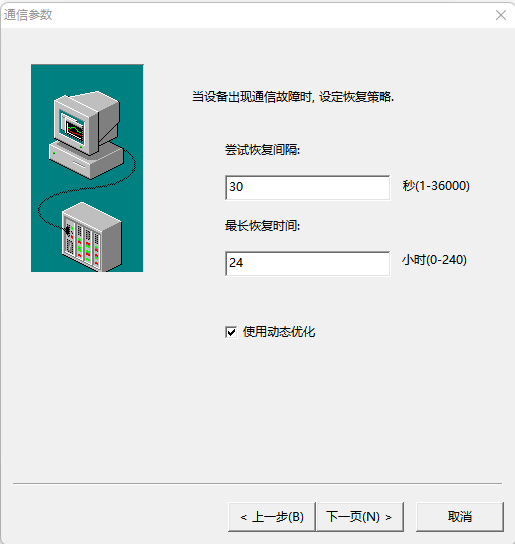

7、保持默认设置

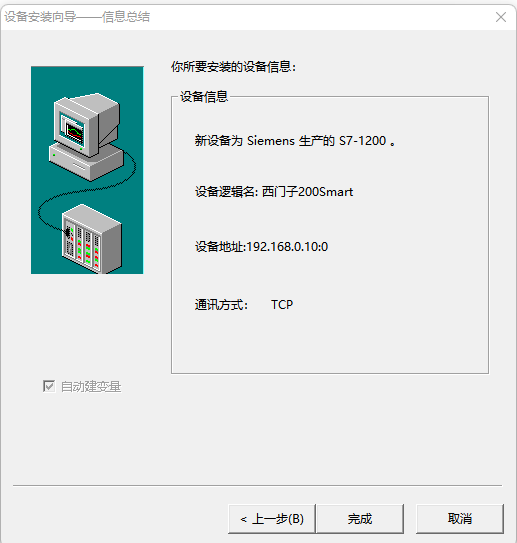

8、检测设置参数
9、测试通信

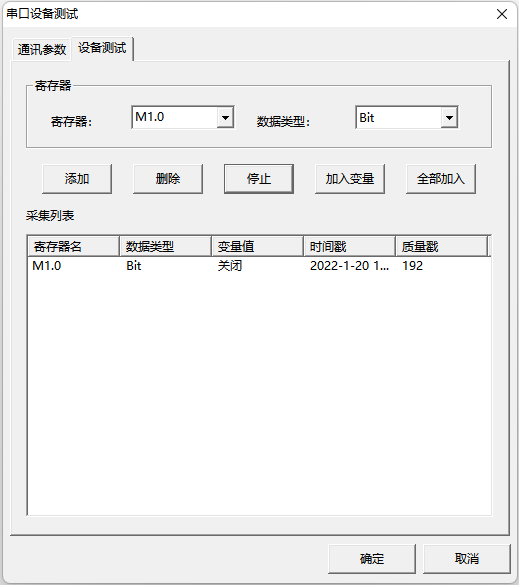

10、添加变量进行测试，已经获取成功，通信OK。

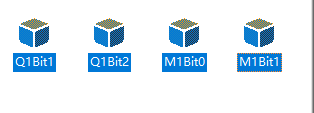

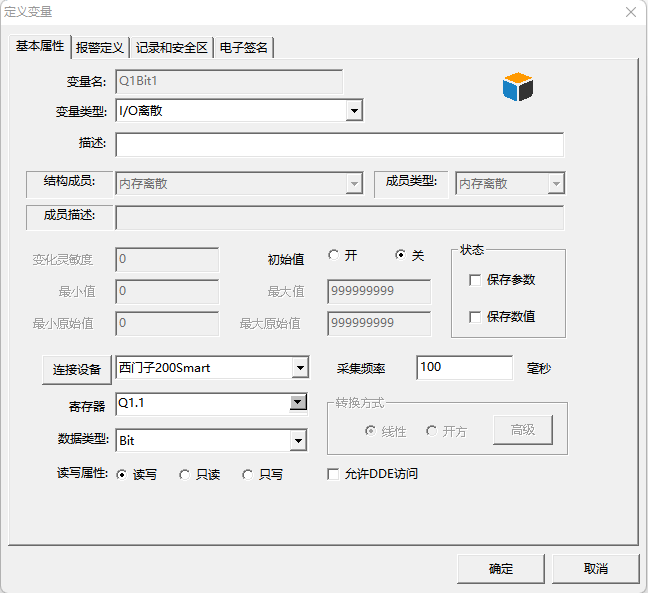

11、在组态王中新建变量，关联PLC变量。

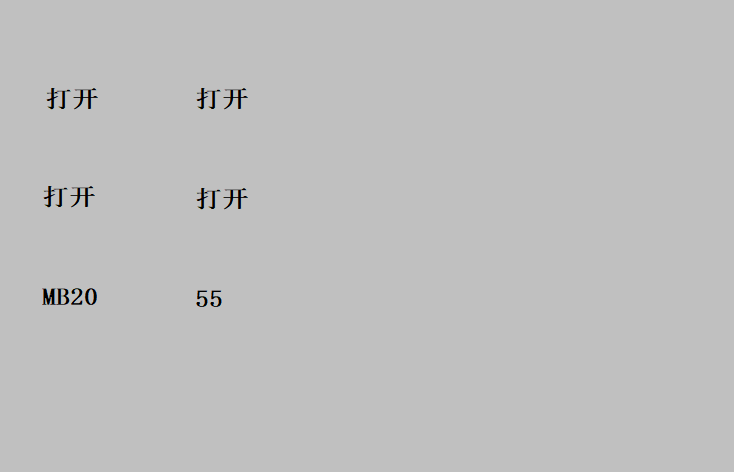

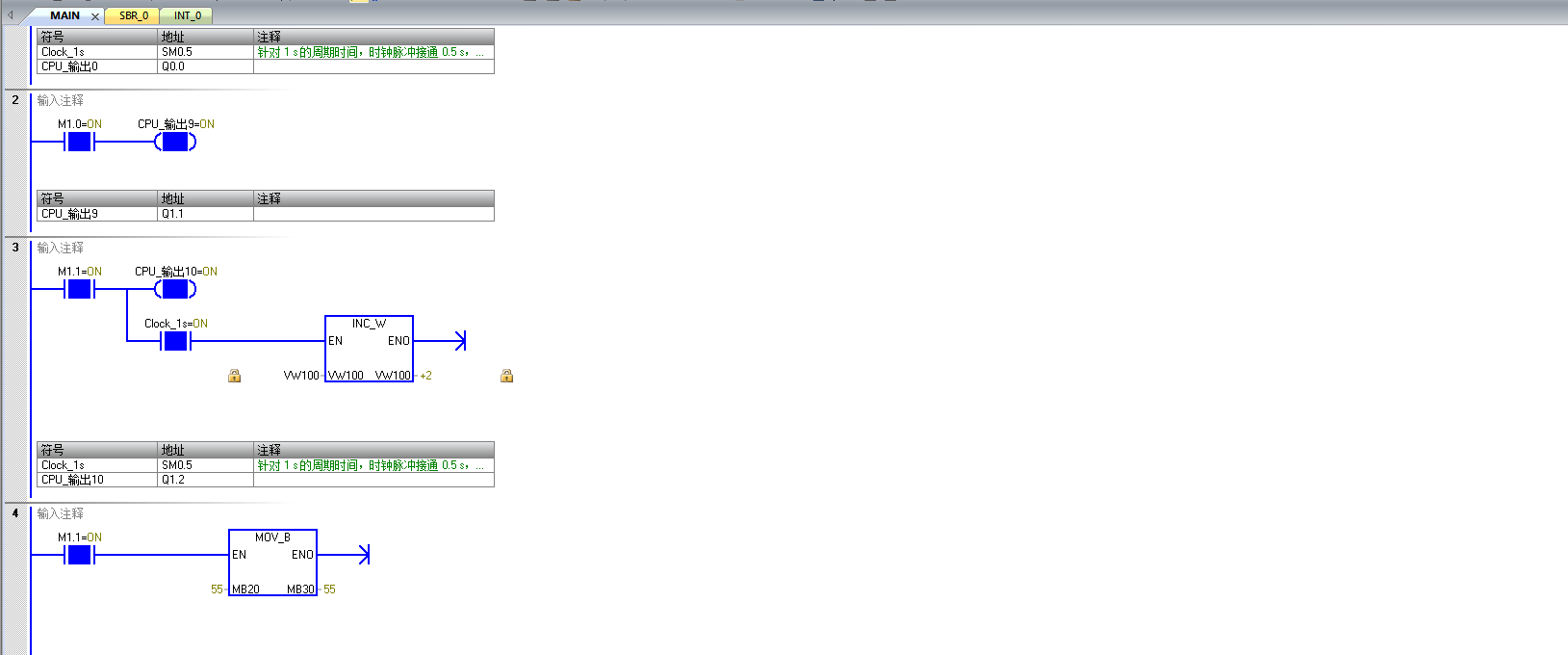

12、测试结果，可以通过组态王画面读取和写入PLC的软元件了，目前200smart的V区数据组态王好像还不支持读写访问。
