概述

先初始化各个参数

A = figure();
N = 250;
len = {};%用来储存标签
pslr = [];%用来储存各个pslr值
wide_3dB = [];%用来储存各个3dB带宽值

其中，{}与[]的区别是：
[]用来储存矩阵和向量，每一个[]是一个矩阵或一个向量，{}用来储存cell型数组等，比如字符、矩阵等。
若用[]，则最后在输入标签时，会只有一个标签，因为只有一个矩阵，若用{}，则其中会有多个字符，可以正常显示标签。

for i = 0:1:6
    idx=num2str(i);
    figure(A);hold on;
    z = kaiser(N,i);
    plot(kaiser(N,i),'LineWidth',1);xlim([-10 260]);

构造kaiser窗，idx为转换为字符串形式的数字，为了输出标签时比较简便。

    can = fft( z, 100*N );
    can = abs(can);
    can = 20.*log10( can./max(can) );
    can = fftshift( can );

    can1 = fft( z, 100*N );
    can1 = abs((can1).^2);
    can1 = 20.*log10( can1./max(can1) );
    can1 = fftshift( can1 );

进行傅里叶变换，转换成用分贝形式表示。can1为功率，即使用平方，用来获得峰值旁瓣功率。

    len = [len,['β=',idx]];
    pslr = [pslr,getpslr(can)];
    [t,t_r_location,t_l_location] = wide(can1);
    wide_3dB = [wide_3dB,t];

得到数据标签、pslr值、以及3dB宽度值。

figure(2); subplot(1,2,1);
plot( 0:6,( wide_3dB./wide_3dB(1) - 1 ));
xlabel('kaiser窗的β'); ylabel('展宽比'); title('3dB宽度展宽比')
grid on

绘制3dB宽度图像，其中第一个值为最小值，除最小值再减一可进行对其归一化。这里的单位为dB，若需要准确宽度需要乘一个窗长度，即时间T。

figure(2); subplot(1,2,2);
plot( 0:6, pslr );
xlabel('kaiser窗的β'); ylabel('PSLR,dB'); title('峰值旁瓣比(PSLR)')
grid on

绘制峰值旁瓣比，这里pslr是小于1的值，所以不需要归一化。

figure(A);hold on;
plot(kaiser(N,2.5),'LineWidth',2,'color','red');xlim([-10 260]);
len = [len,['β=2.5']];legend(len');
xlabel('kaiser窗的β'); title('不同β值的kaiser窗');

绘制一般使用的最佳β值2.5的kaiser窗，将所有的kaiser窗绘制在一起。

function [t,t_r_location,t_l_location] = wide(a)
[m,max_location] = max(a);
[r,t_r_location] = min(abs(a(max_location:end)+3));
[l,t_l_location] = min(abs(a(1:max_location)+3));
t_r_location = t_r_location + max_location - 1;
t = t_r_location - t_l_location;
end

这里构造计算3dB宽度的函数，首先得到a中的最大值的位置，然后计算左侧最接近3dB宽度的位置，再计算右侧最接近3dB宽度的位置，右侧位置需要加上最大值位置减1才可以得到相对整个矩阵的位置。最后右侧位置减左侧位置即为3dB宽度。
这里输入的a矩阵需要是归一化后的用dB来表示的值。

function[k] = getpslr(a)
p = findpeaks(a);
p = sort(p,'descend');
k = p(2);
end

构造计算峰值旁瓣比的函数。先找出所有的峰值点，然后降序排序，选出第二个值，这里因为已经归一化，所以不需要除去主瓣最大值，因为主瓣最大值即为1。
完整代码如下：

A = figure();
N = 250;
len = {};
pslr = [];
wide_3dB = [];
for i = 0:1:30
    idx=num2str(i);
    figure(A);hold on;
    z = kaiser(N,i);
    plot(kaiser(N,i),'LineWidth',1);xlim([-10 260]);
    can = fft( z, 100*N );
    can = abs(can);
    can = 20.*log10( can./max(can) );
    can = fftshift( can );
    len = [len,['β=',idx]];
    pslr = [pslr,getpslr(can)];

    can1 = fft( z, 100*N );
    can1 = abs((can1).^2);
    can1 = 20.*log10( can1./max(can1) );
    can1 = fftshift( can1 );

    [t,t_r_location,t_l_location] = wide(can1);
    wide_3dB = [wide_3dB,t];


end

figure(A);hold on;
plot(kaiser(N,2.5),'LineWidth',2,'color','red');xlim([-10 260]);
len = [len,['β=2.5']];legend(len');
xlabel('kaiser窗的β'); title('不同β值的kaiser窗');
% 画3dB宽度展宽比
q =  wide_3dB./wide_3dB(1)-1;
figure(2); subplot(1,2,1);
plot( 0:30,100*q);
xlabel('kaiser窗的β'); ylabel('展宽比'); title('3dB宽度展宽比')
grid on

% 画峰值旁瓣比
figure(2); subplot(1,2,2);
plot( 0:30, pslr );
xlabel('kaiser窗的β'); ylabel('PSLR,dB'); title('峰值旁瓣比(PSLR)')
grid on


function [t,t_r_location,t_l_location] = wide(a)
[m,max_location] = max(a);
[r,t_r_location] = min(abs(a(max_location:end)+3));
[l,t_l_location] = min(abs(a(1:max_location)+3));
t_r_location = t_r_location + max_location - 1;
t = t_r_location - t_l_location;
end


function[k] = getpslr(a)
p = findpeaks(a);
p = sort(p,'descend');
k = p(2);
end

结果图如下：
图2.11
在这里插入图片描述

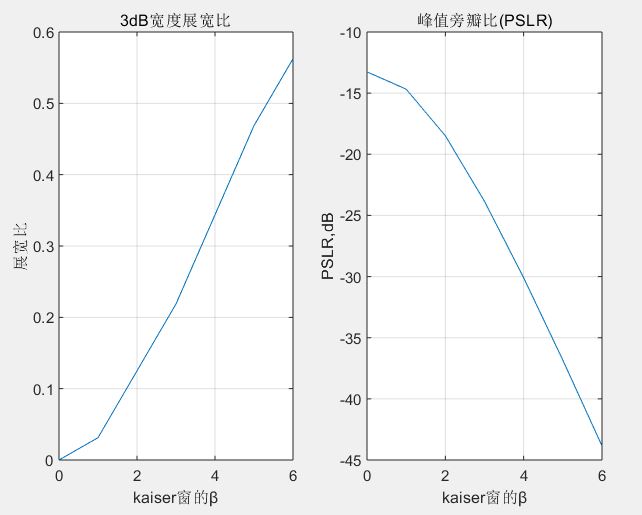

图2.12

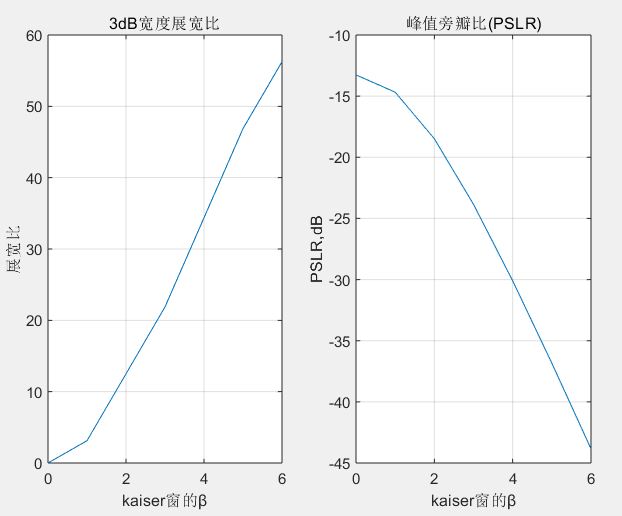

乘上时间宽度T后的图2.12

与书中图一致。

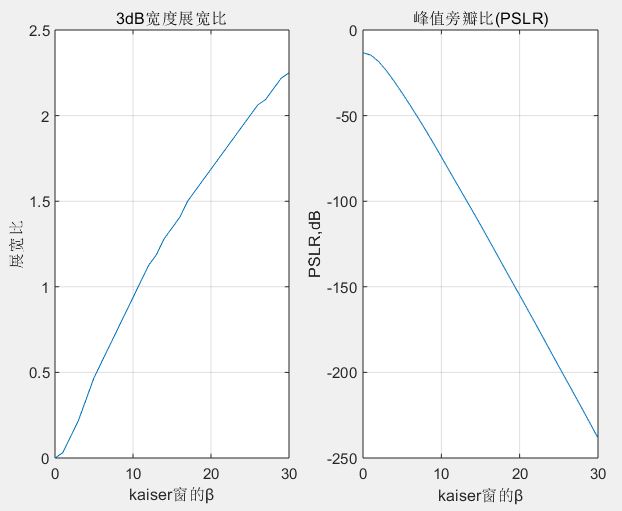

将β的取值延展到1到30后，曲线更加平滑且趋势与1到6取值范围的趋势几乎一致。
