组态王的变量设置

1.0 变量设置

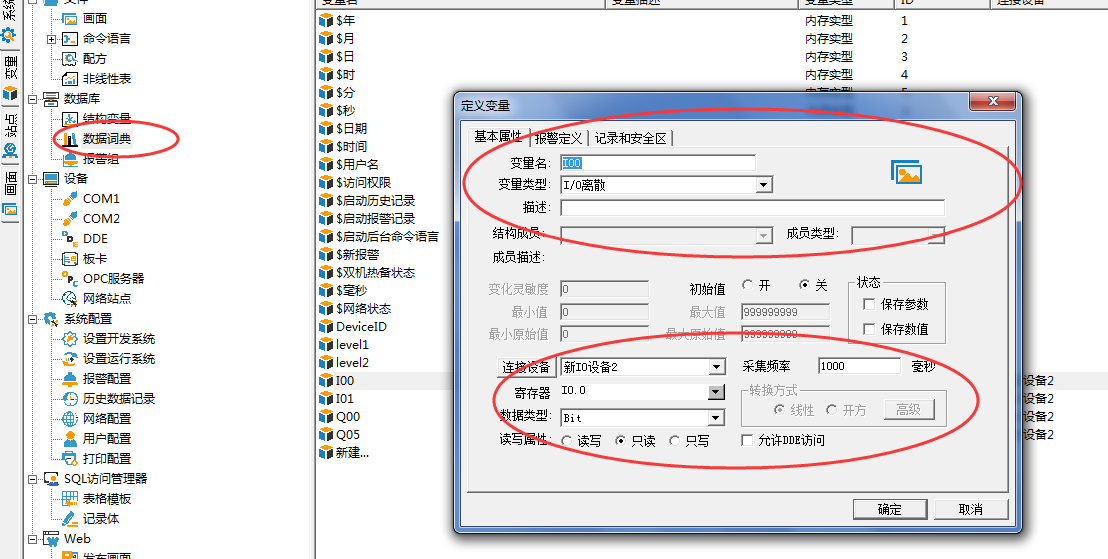

如下图所示，选择数据词典，里面是系统变量跟新建的变量，选择新建

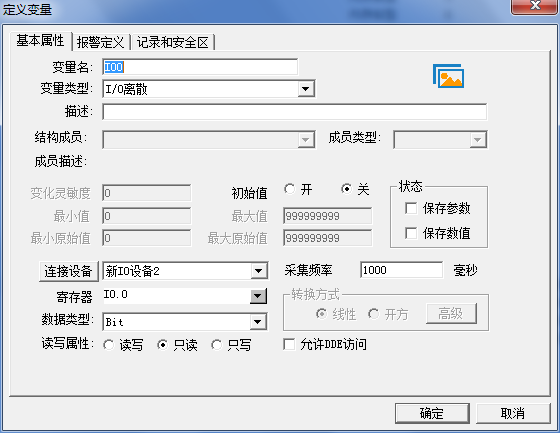

1.1 如下图，从上往下依次，

变量名（这个应该知道），

变量类型（大类有2种内存跟I/O，内存指的是组态王内部变量，I/O指的是PLC等外部变量，离散指的是bit类型，整数字符串实数应该知道都是一般类型），描述（变量描述），

下面如果选择的是内存变量，那变化灵敏度，最小值，最小原始值，初始值等都会根据类型开放的，比如整数开放的是最小值最大值初始值

如果选择的是I/O变量，那①连接设备：选择你需要处理变量的设备来源，②寄存器：I,Q,DB，M，③数据类型：

BIT：1位；范围是：0或1

BYTE：8位，1个字节；范围是：0---255

SHORT，2个字节；范围是：-32768---32767

USHORT：16位，2个字节；范围是：0---65535

BCD：16位，2个字节；范围是：0---9999

LONG：32位，4个字节；范围是：-2147483648——2147483647

LONGBCD：32位，4个字节；范围是：0---4294967295

FLOAT：32位，4个字节；范围是：-3.40E+38～+3.40E+38，有效位7位

STRING：128个字符长度

如上short相当于整型，下面就是读写权限了

1.2 这里要特别说下，组态王的模拟量输入转换功能

线性转换方式，例子如下，链接连接设备的模拟量数据，设置最大最小原始值，然后设置需要的最大最小值区间，转换后的内部使用值就是你需要的等比例值，实际应用时，在按钮的模拟量输出，命令语言输入--\本站点温度10，就代表温度是转换后的值除以10

与PLC电阻器连接的流量传感器在空流时产生6400值，在300GPM时产生32000值。应当输入下列数值：

最小原始值=6400           最小值=0

最大原始值=32000          最大值=300

其转换比例=(300-0)/(32000-6400)=3/256,

则：如果原始值为19200时，内部使用的值为(19200-6400)*3/256=150；原始值为6400时，  内部使用的值为0；原始值小于6400时，内部使用的值为0。

1.3 如果是数据来自某个DB块的，那寄存器应该DBxx.yy,xx就是哪个DB块，yy是实际地址，比如例：要建立PLC的10号DB数据块的地址2的整型int变量，那组态王的寄存器应该是DB10.2数据类型short，real=float,uint=ushort,byte=byte

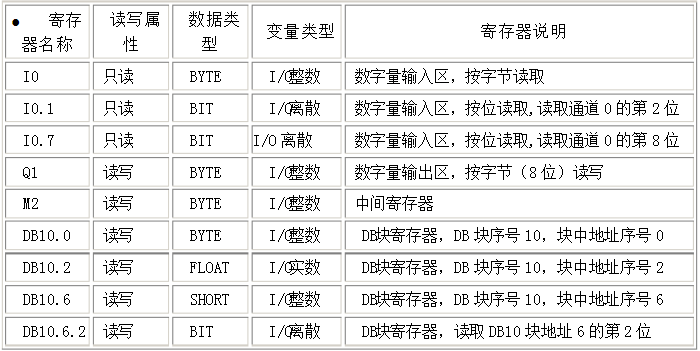

具体数据类型实例如下：

注：

1. BCD码亦称二进码十进数或二-十进制码，用4位二进数来表示1位十进数中的0~9

2. 这10个数码，8421BCD码是最常用的BCD码，只选用4位二进制码中的前10组代码，

3. 即用0000~1001，来分别表示它所对应的十进制数，而余下的六组代码不用。

了解最新工控PLC，上位机，机器人，通讯等实例测试笔记~~请关注百家号或头条号--老王工控笔记，
