西门子1200PLC,组态王与Access数据库通讯--⑤设置PLC设备
设置PLC设备

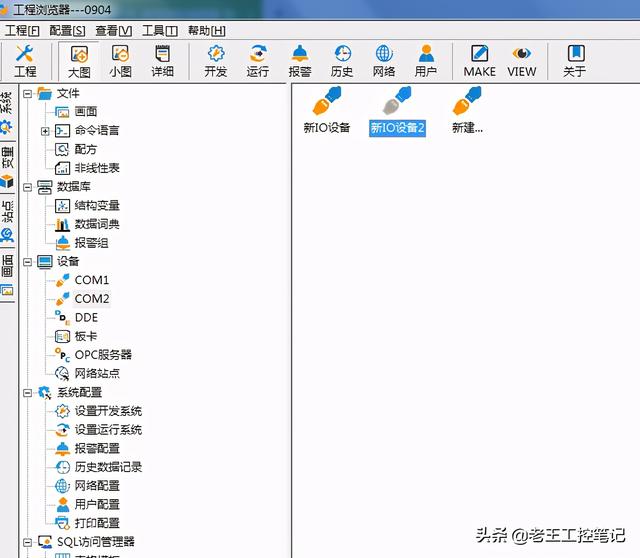

1.0 打开组态王软件，打开工程，会看到如下界面，点击COM2
2.0 可以看到新建，点击新建设备，现在我们要连的是西门子系列的1200，所有选择西门子--S7-1200--TCP，下一步
3.0 设置设备的逻辑名称，下一步

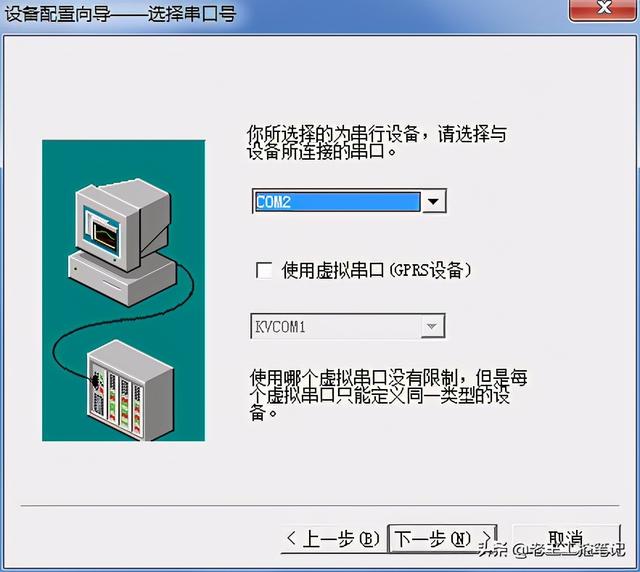

4.0 选择连接的串口，这里默认COM2，下一步

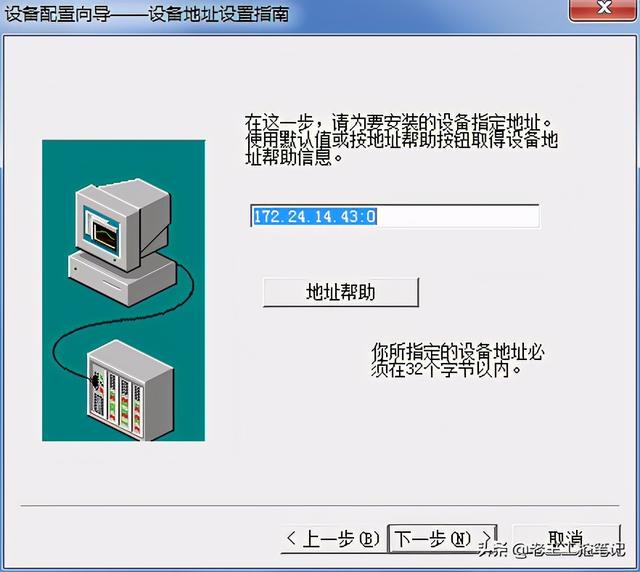

5.0 172.24.14.43为PLC的IP地址，：0是他的插槽，下一步

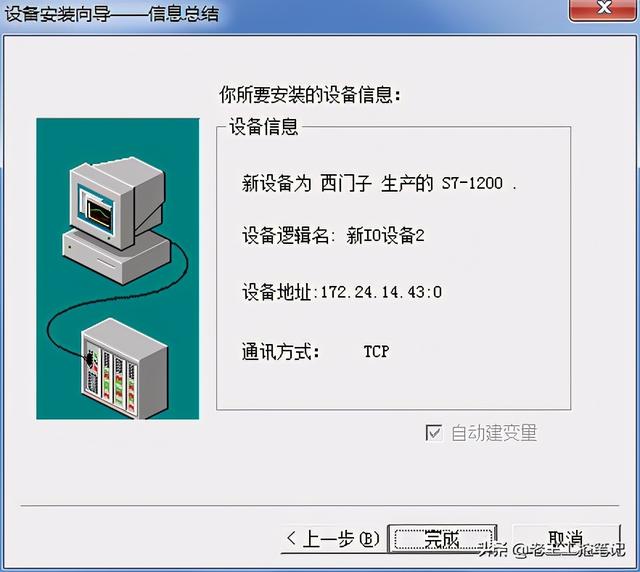

6.0 默认，直到如下图所示，就设置好了，最后点击完成

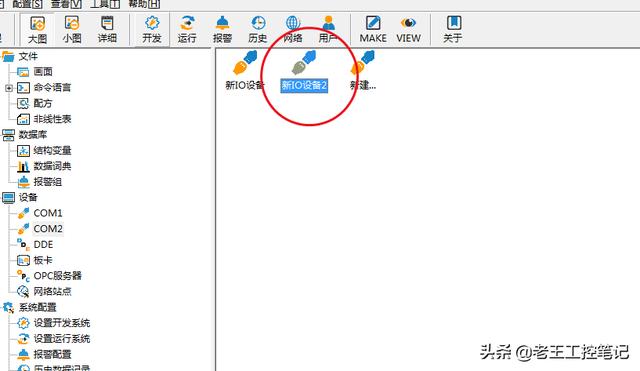

7.0 设置好后，怎么测试设置的对不对呢，右键点击刚才设置的设备，选择测试IO设备

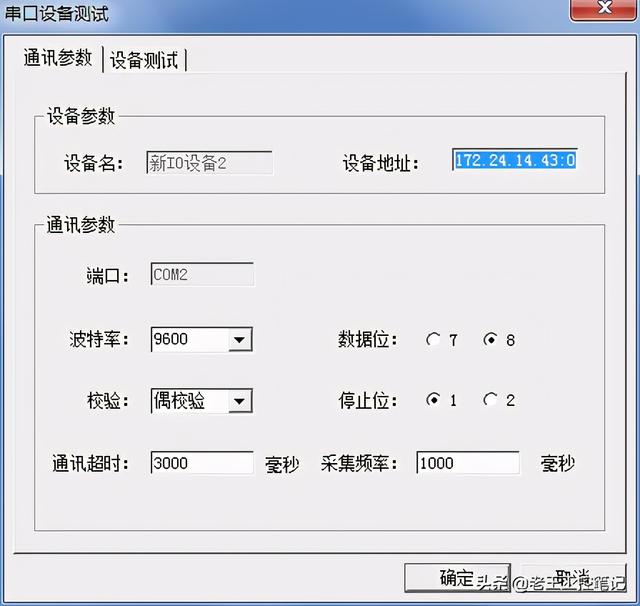

8.0 串口设备测试界面如下，设备地址就是刚才我们设置的PLC的IP地址，然后选择设备测试

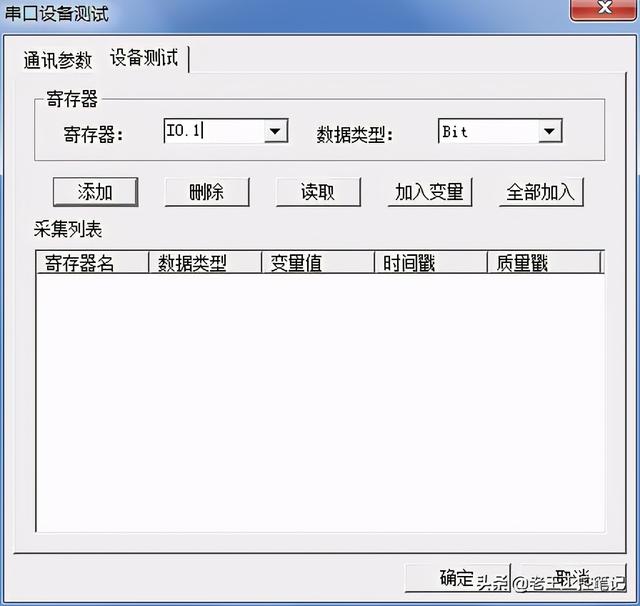

9.0 寄存器选择I，输入I0.1，然后点击添加

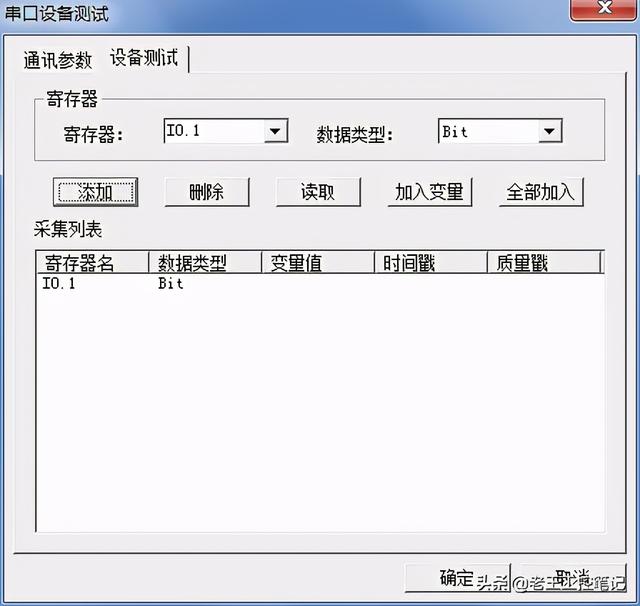

10.0 如下图，PLC的I0.1的信号就会传输到这里，如上继续添加I0.0,Q0.0,Q0.1

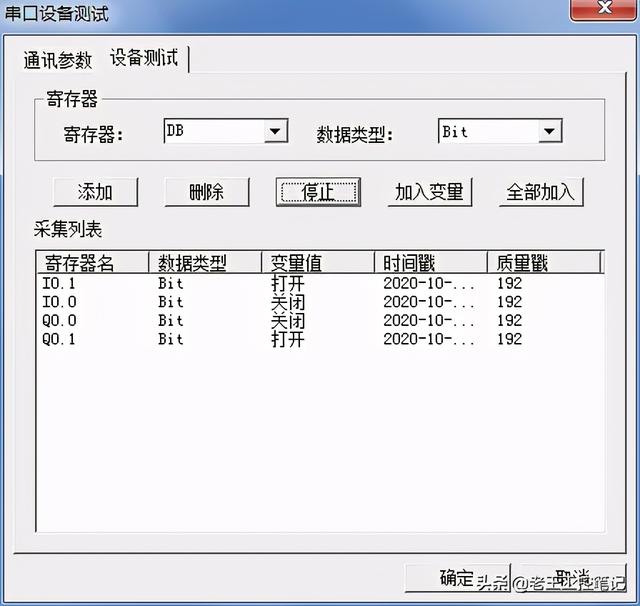

11.0 点击读取，如果设备设置正常的话，就会读取成功，如下图，读取的频率是通讯参数设置的，默认1000ms，
了解最新工控PLC，上位机，机器人，通讯等实例测试笔记~~请关注百家号或头条号--老王工控笔记
