一、EC系列简介

       EC系列模组是我司最新推出的NB-IoT模组，出厂固件为AT固件，支持TCP、HTTP/S,MQTT等网络协议。

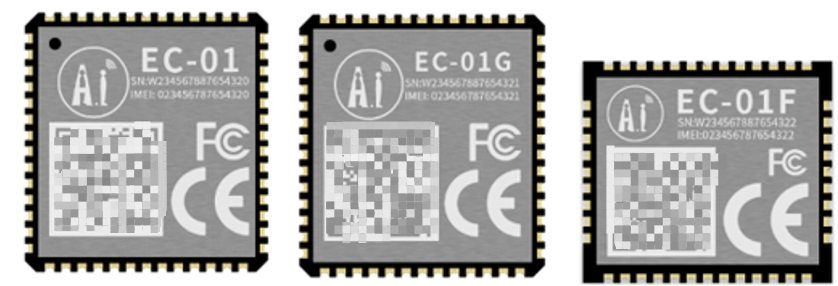

1.模组介绍

       NB-IoT模组EC系列目前已经设计好了3款模组，分别是：

• EC-01：EC-01模组和A9是pin对pin 的封装，仅支持NB
• EC-01G：EC-01G模组和A9G是pin 对pin的封装，支持NB、GPS
• EC-01F：仅支持NB


2.开发板介绍

       为了更好的让大家调试程序，我们还设计了三款开发板，它们分别是：

• EC-01-Kit：搭载的是EC-01模组
• EC-01G-Kit：搭载的是EC-01G模组
• EC-01F-Kit：搭载的是EC-01F模组
  其中，EC-01-Kit和EC-01G-Kit共用一个底板。

  EC系列暂不支持用户进行二次开发（源码不开放），特定功能定制请联系商务。

二、下载前准备

1.烧录软件

       烧录软件下载地址：https://docs.ai-thinker.com/nb-iot
解压后，在文件里运行：FlashTools.exe

CH340驱动下载地址：https://docs.ai-thinker.com/%E5%BC%80%E5%8F%91%E5%B7%A5%E5%85%B72
解压并安装CH340的驱动程序，插上开发板后会在设备管理器显示如下信息：

重新烧录固件需要准备好以上两个软件。

2.硬件准备

• EC系列开发板+Micro USB数据线
• EC系列模组+杜邦线若干+USB转TTL模块

3.接线方式

(1) 开发板接线

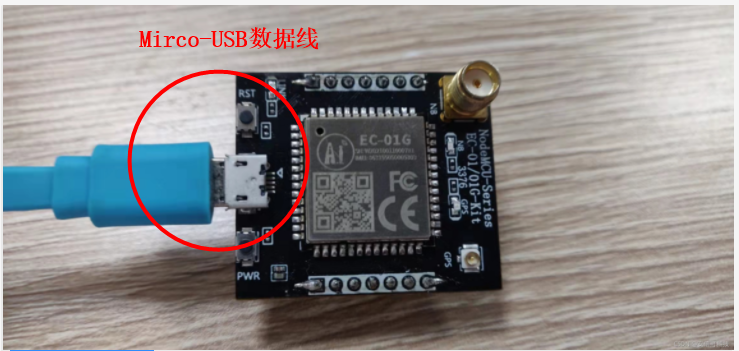

       EC系列开发板的接线都是一致的，只需要插入Mirco-USB数据线即可。

(2)模组接线

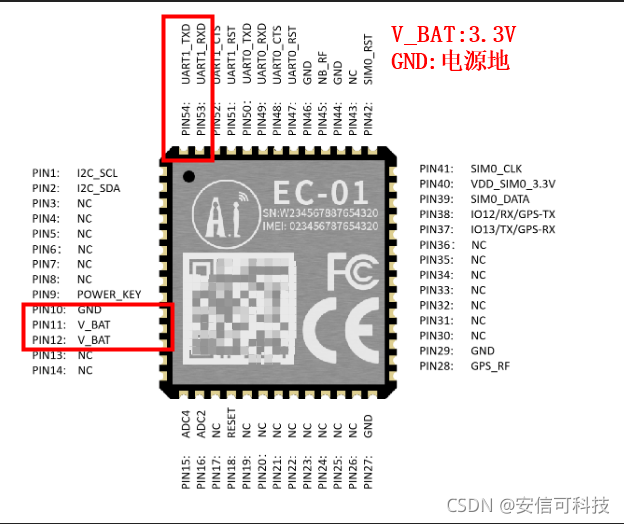

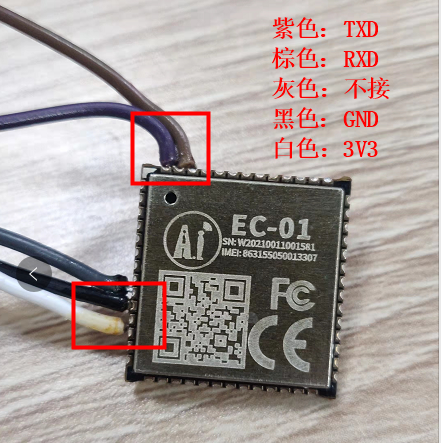

       模组的接线需要根据模组引脚，只需要焊接四根线即可：

• 3V3 ：模组供电，接入TTL模块的3.3V
• GND：模组电源地，接入TTL模块的GND
• UART1_TXD：模组的串口1的TX，接入TTL模块的RXD
• UART1_RXD：模组的串口1的RX，接入TTL模块的TXD

三、烧录步骤

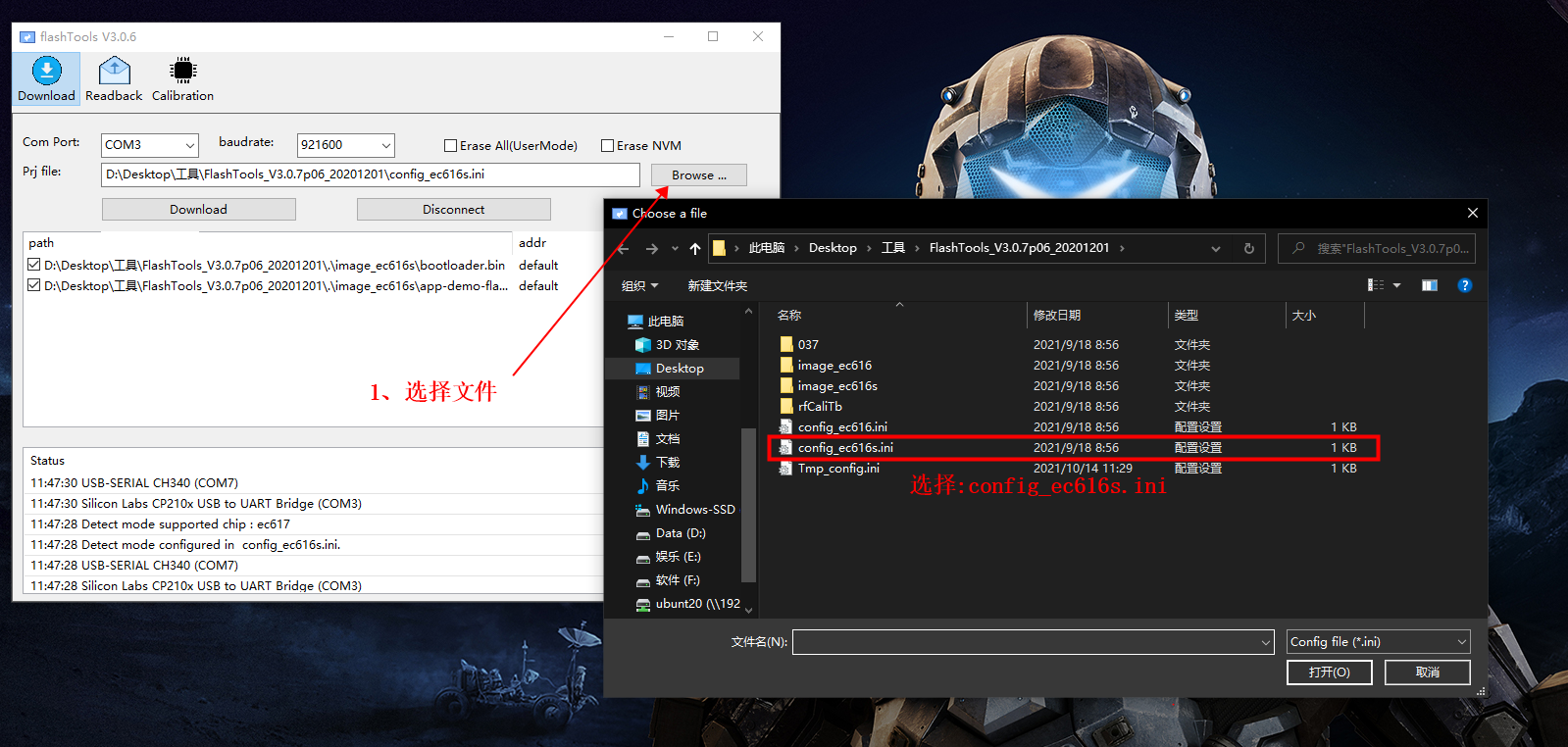

1.开软件并选择芯片配置

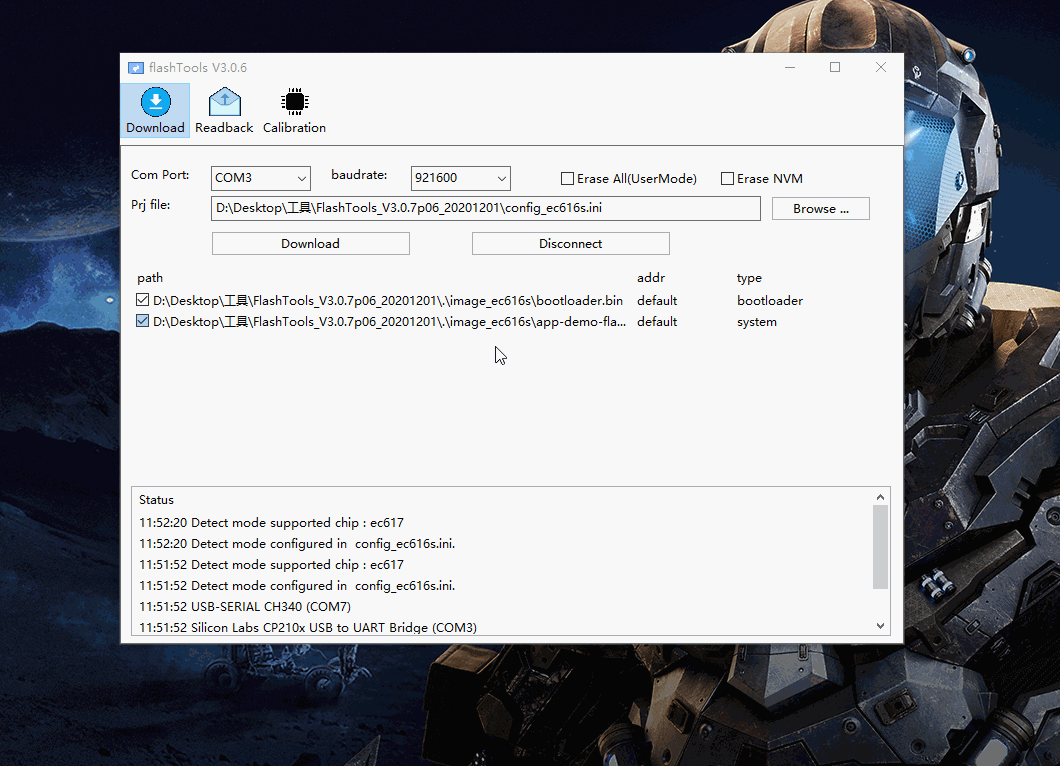

操作演示：

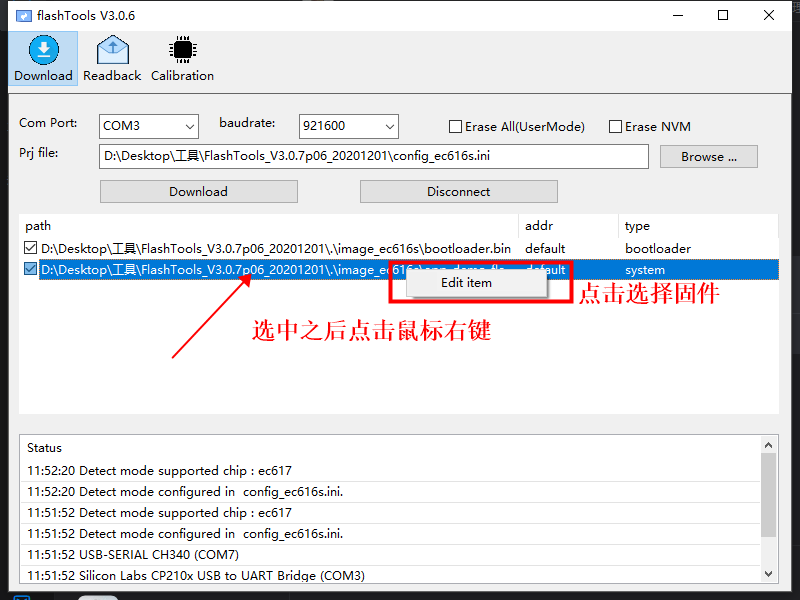

2.选择固件

       固件一般有两个：

• bootloader：启动固件，必要的固件，负责引导程序启动，一般保持不变
• system：系统固件，用户程序

  操作演示：

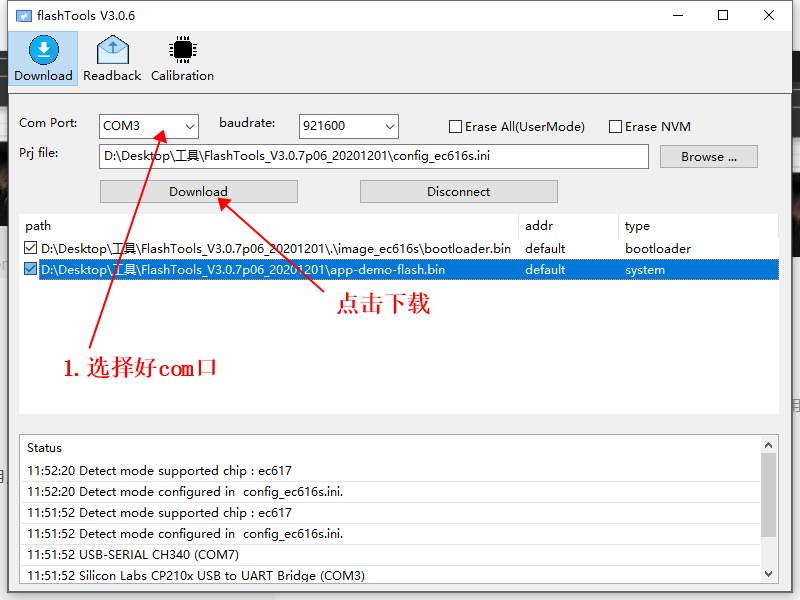

3.选择端口并烧录

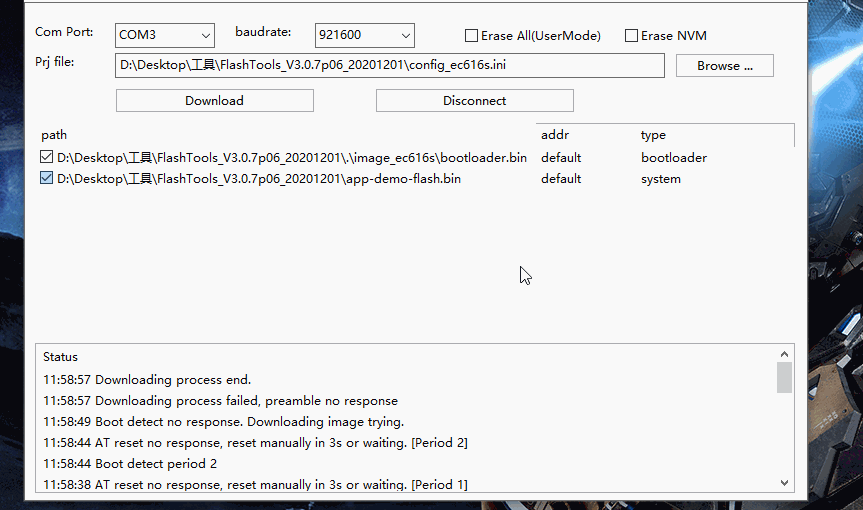

4.烧录过程

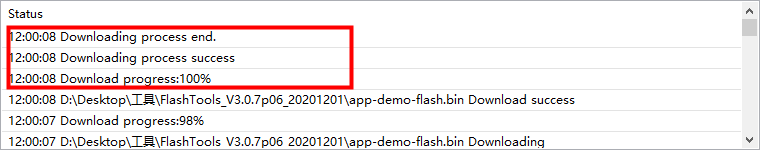

烧录成功：

5.烧录验证

       一般我们提供的固件都是AT固件，烧录完成之后，打开串口调试软件，串口通信信息如下：

• 波特率：9600
• 停止位：1bit
• 数据位：8bit
• 校验位：无

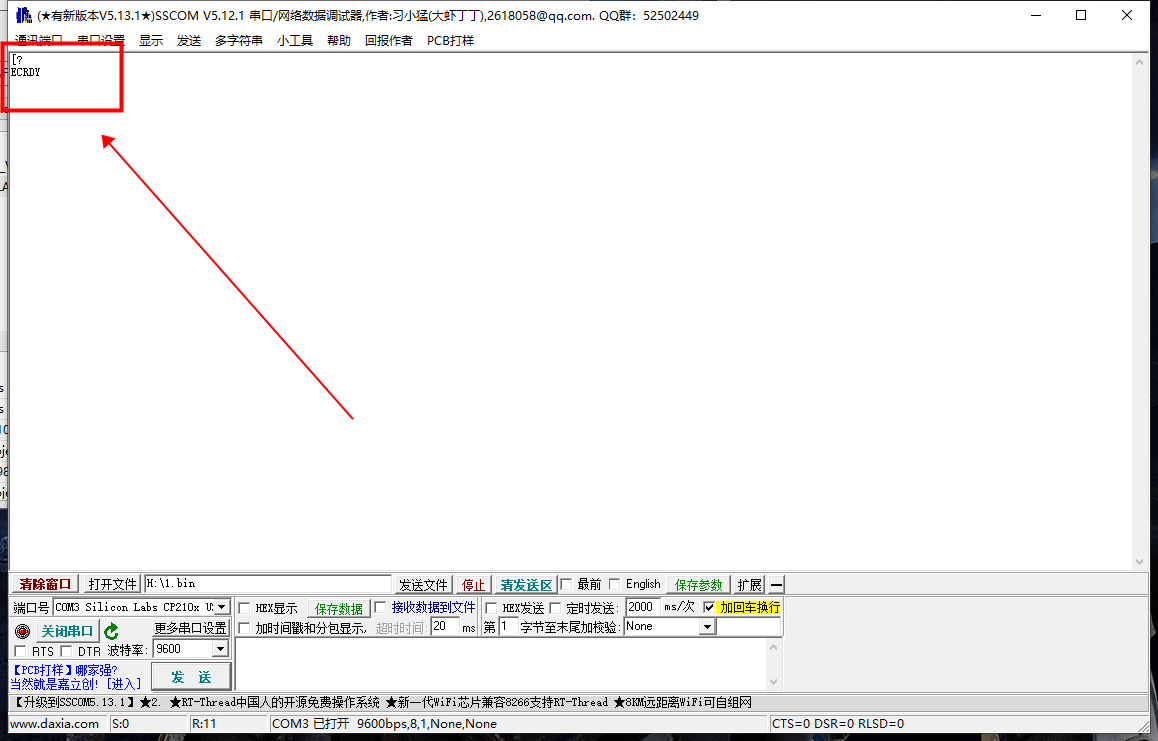

  接入开发板之后，按开发板中的RST键，串口会打印信息：

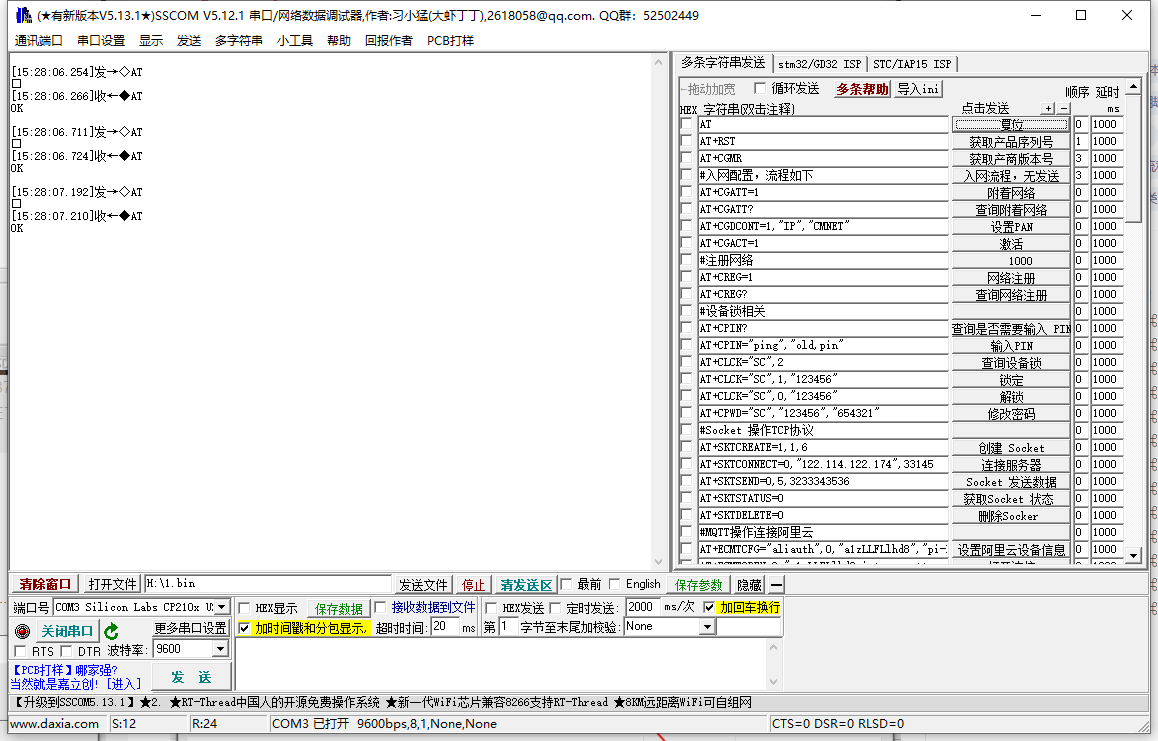

  发送测试指令：ATrn

  发送之后，模组返回：OK 即为烧录成功。

四、擦除程序

       如果在烧录之前擦除程序的话，可把"Erase All…"选项打勾：

五、友情连接

官方官网：https://www.ai-thinker.com
开发DOCS：https://docs.ai-thinker.com
官方论坛：http://bbs.ai-thinker.com
技术支持：support@aithinker.com
