1 UDP简介

UDP 是User Datagram Protocol的简称， 中文名是用户数据报协议，在网络中它与TCP协议一样用于处理数据包，是一种无连接的协议。UDP报文没有可靠性保证、顺序保证和流量控制字段等，可靠性较差。但是正因为UDP协议的控制选项较少，在数据传输过程中延迟小、数据传输效率高，适合对可靠性要求不高的应用程序，或者可以保障可靠性的应用程序，如DNS、TFTP、SNMP等。

1.1 UDP流程

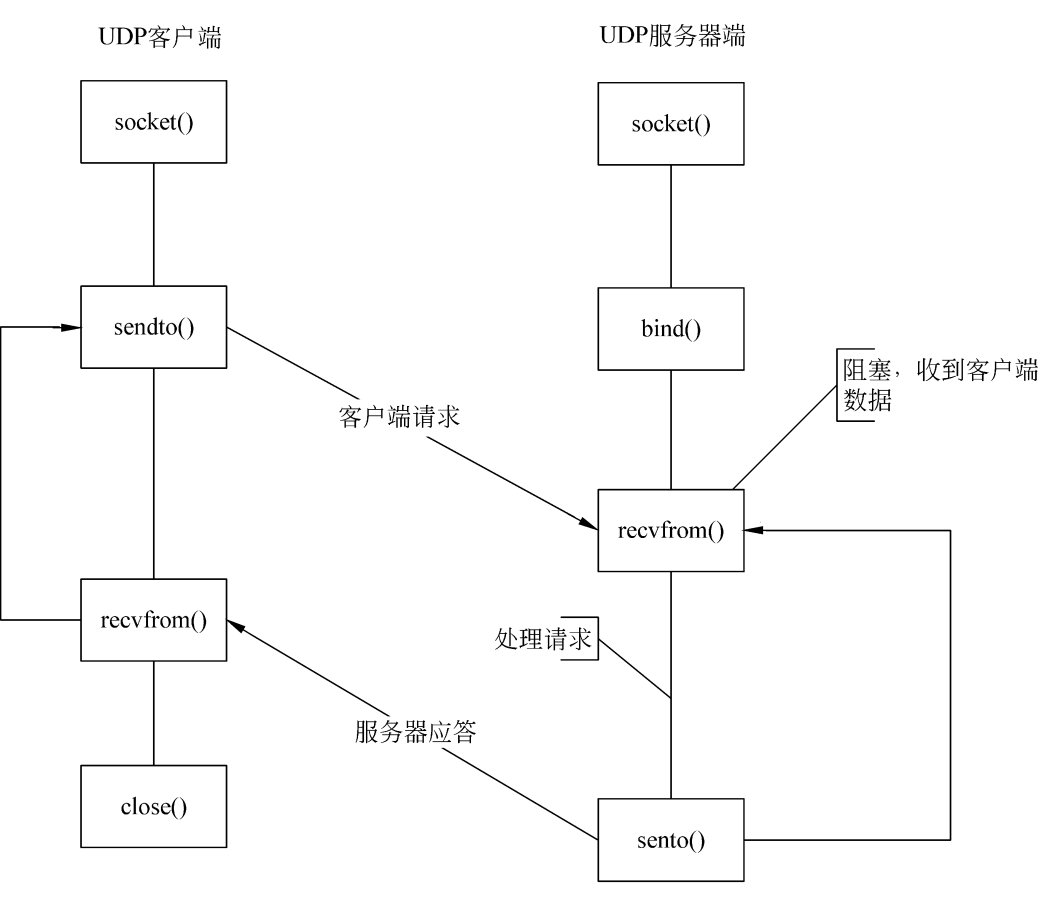

UDP的流程如下图：

服务器流程主要分为下述6个部分，即建立套接字、设置套接字地址参数、进行端口绑定、接收数据、发送数据、关闭套接字等。

(1)建立套接字文件描述符，使用函数socket()，生成套接字文件描述符。

(2)设置服务器地址和侦听端口，初始化要绑定的网络地址结构。

(3)绑定侦听端口，使用bind()函数，将套接字文件描述符和一个地址类型变量进行绑定。

(4)接收客户端的数据，使用recvfrom()函数接收客户端的网络数据。

(5)向客户端发送数据，使用sendto()函数向服务器主机发送数据。

(6)关闭套接字，使用close()函数释放资源。UDP协议的客户端流程

UDP协议的客户端流程 UDP协议的客户端流程分为套接字建立、设置目的地址和端口、向服务器发送数据、从服务器接收数据、关闭套接字等5个部分。

(1)建立套接字文件描述符，socket()；

(2)设置服务器地址和端口，struct sockaddr；

(3)向服务器发送数据，sendto()；

(4)接收服务器的数据，recvfrom()；

(5)关闭套接字，close()。

1.2 NB-IOT 的UDP流程

LPWAN技术的优势主要体现在：低速率、超低功耗、长距离、低吞吐、强覆盖。这些特点恰好说明，此项技术正是针对物联网在长距离传输的场景下开发的。NB-IoT属于LPWAN技术的一种，是一种为物联网而设计的窄带无线技术。NB-IoT是由3GPP规范的，类似的技术还包括eMTC。
nb-iot的通信协议为LwM2M，属于应用层协议，位于CoAP协议之上，而CoAP可以进行DTLS加密处理，最后通过UDP或SMS方式传送。
NB-IOT收发的UDP流程为：
（1）测试服务器是否联通
（2）创建UDP Socket 连接
（3）发送UDP数据
（4） 接收服务器返回回复数据长度
（5）接收UDP数据
（6）关闭UDP Socket 连接

2 软硬件

2.1 硬件

开发板：NB dongle（物联网俱乐部 www.iotclub.net）
模块：Quectel移远 BC28
固件版本：BC28JAR01A01_ONT
通信方式：NB-IOT
通信运营商：中国移动
第三方云服务器平台： 阿里云 Linux CentOS

2.2 软件

开发版调试软件：QCOM_V1.6
调试平台：WIN7 X64
测试浏览器： Sougou
代码编辑器： HBulider
FTP 工具：WinSCP
SSH工具：putty

3 UDP 服务器建立

UDP服务器端C语言源码如下：

#include<stdio.h>
#include<stdlib.h>
#include<unistd.h>
#include<errno.h>
#include<sys/types.h>
#include<sys/socket.h>
#include<netinet/in.h>
#include<string.h>
#include <stdarg.h>
#include <time.h>

#define MYPORT 8888  //自定义的端口号，一般为避免重复，取值都比较大

#define ERR_EXIT(m)
    do {
    perror(m);
    exit(EXIT_FAILURE);
    } while (0)

void echo_ser(int sock){
    char recvbuf[1024] = {0};
    struct sockaddr_in peeraddr;
    socklen_t peerlen;
    int n;
    while (1){
		 FILE* pFile = fopen("log.txt", "a");  //打开log.txt日志文件
        peerlen = sizeof(peeraddr);
        memset(recvbuf, 0, sizeof(recvbuf));
        n = recvfrom(sock, recvbuf, sizeof(recvbuf), 0, (struct sockaddr *)&peeraddr, &peerlen);
        if (n <= 0){

            if (errno == EINTR)
                continue;

            ERR_EXIT("recvfrom error");
        }
        else if(n > 0){
            printf("接收到的数据：%sn",recvbuf);

            sendto(sock, recvbuf, n, 0,
                   (struct sockaddr *)&peeraddr, peerlen);
            printf("回送的数据：%sn",recvbuf);
            time_t time_log = time(NULL);
            struct tm* tm_log = localtime(&time_log);
            fprintf(pFile, "%04d-%02d-%02d %02d:%02d:%02d ", tm_log->tm_year + 1900, tm_log->tm_mon + 1, tm_log->tm_mday, tm_log->tm_hour, tm_log->tm_min, tm_log->tm_sec);//写入日志时间

            fprintf(pFile,"  Received data:%sn",recvbuf);//写入内容
        }

        fclose(pFile);
    }
    close(sock);
}

int main(void){
	int sock;
    if ((sock = socket(PF_INET, SOCK_DGRAM, 0)) < 0)
        ERR_EXIT("socket error");

    struct sockaddr_in servaddr;
    memset(&servaddr, 0, sizeof(servaddr));
    servaddr.sin_family = AF_INET;
    servaddr.sin_port = htons(MYPORT);
    servaddr.sin_addr.s_addr = htonl(INADDR_ANY);

    printf("监听%d端口n",MYPORT);
    if (bind(sock, (struct sockaddr *)&servaddr, sizeof(servaddr)) < 0)
        ERR_EXIT("bind error");
    echo_ser(sock);
    return 0;
}

备注：主要程序来源于网上，添加了log文件记录，方便查看。

上传脚本到服务器端，并新建log.txt日志文件。

SSH登录，编译和运行程序

[root@i ~]# cd /home/UDP
[root@i UDP]# gcc -o server server.c
[root@i UDP]# ./server
监听8888端口

4 模拟数据上传

4.1 连接NB-IOT模组

1）将NB dongle插入USB接口

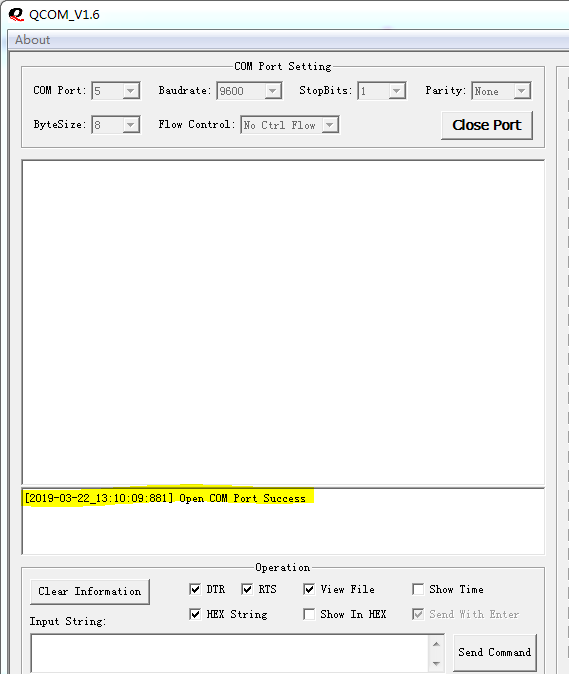

2）启动QCOM_V1.6 软件，确认USB连接端口，进行连接

3）断开与其他平台连接

发送指令：AT+QREGSWT=2
模块的QCOM返回

OK

4）获取模组的IP地址

发送指令：AT+CGPADDR
模块的QCOM返回

+CGPADDR:0,100.73.252.183
OK

5）测试自建UDP服务器

发送指令：AT+NPING=119.23.173.66
模块的QCOM返回

OK

+NPING:119.23.173.66,49,1103

6）创建 UDP Socket

发送指令：AT+NSOCR=DGRAM,17,8888 DGRAM为UDP，STREAM为TCP； 17为UDP而 TCP是6；8888是我们自定义和开启服务器的UDP端口
模块的QCOM返回

2

OK

其中2代表的刚刚8888端口的Socket id号，发送和接收数据都得用到它。

7）发送UDP数据

发送指令：AT+NSOST=2,119.23.173.66,8888,6,4274354e4554 其中，2为8888端口的Socket id号，119.23.173.66为服务器的IPV4地址，8888为UDP端口号，6为所需要发送值得长度，4274354e4554为字符串“BT5NET”的16进制的数据。

模块的QCOM返回

OK

SHH上可以看到UDP程序反馈

接收到的数据：Bt5NET
回送的数据：Bt5NET

log.txt也刷新了日志

2019-03-22 13:31:52   Received data:Bt5NET

8）接收服务器返回回复数据长度

服务器会返回值，模块进行接收，QCOM返回值如下

+NSONMI:2,6

2为8888端口的Socket id号，6为返回字符串的长度。
注意有些时候，没有上面返回值，可能是服务器UDP停止。

9）接收UDP返回的数据

发送指令：AT+NSORF=2,6 其中，2为8888端口的Socket id号，6为服务器UDP返回字符串的长度。

模块QCOM返回值如下

2,119.23.173.66,8888,6,4274354E4554,0

OK

其中“4274354E4554”为16进制的字符串——“BT5NET”，最后的‘0’表示还有0个字节没有读出。

10）关闭UDP Socket

发送指令：AT+NSOCL=2 2为8888端口的Socket id号

模块QCOM返回值如下

OK

5 总结

DB-IOT 建立UDP连接比较简单，先在自己服务器开通UDP服务，然后利用AT+NSOCR、AT+NSOST、AT+NSORF和AT+NSOCL等命令进行通信。

利用自建的UDP通信方式，比较方便，现场数据经过NB-IOT可以直接传到自己的云服务器，不需要经过相应的IOT平台转发。

6 参考

1）CSDN LEII6 Linux C Socket UDP编程介绍及实例
2）CSDN later_niu UDP服务器开发与nb-iot模组通信(1)----协议篇
3）物联网俱乐部 EVB_USB的UDP收发测试
