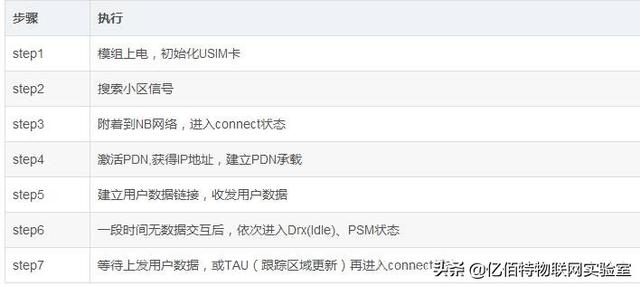

一、NB-IOT联网过程

二、NB模块UDP数据传输过程

1)接通电源/重新启动，模块正常启动。

2)AT+NBAND？检查当前的频带信息，确认是否支持模块模型。

3)在3)AT+NBAND=5通信模块中，将频带设定为850MHZ。

4)AT+NRB重新启动模块

5)AT+NBAND？再次检查模块的带宽信息，确认设定成功。

6)AT+NCONFIG？主要包含自动连接使能配置信息的查询配置信息。默认情况下处于启用状态。

7)AT+CFUN？模块处于完全工作模式时，打开射频电路搜索信号，返回0时，请确认AUTOCONNECT值为TRUE，安装了NBIOT专用SIM卡。

8)AT+CIMI查询IMSI信息，如果返回特定的值，表示SIM卡被正常识别。

9)AT+CSQ查询信号强度，返回的第一个值表示信号强度，0-31表示有信号，值越大信号越强，99表示没有NBIOT网络信号，第二个参数还没有实施，达到了99

10)AT+NUESTATS查询模块状态

11)AT+CGATT？查询模块连接是否成功，如果成功，则返回1。

12)AT+CEREG?查询网络注册状态，第二个值返回1，网络注册成功。返回2，网络正在注册，注册时间与信号强度有关。

13)AT+CSCON？看模块的动作连接状态，第二个返回值表示模块的动作状态，1表示CONNECT连接状态，0表示空闲睡眠状态，如果没有数据交换，CONNECT状态将持续20秒钟，然后变为空闲状态如果仍然没有数据交换，请在10秒后从IDLE状态进入PSM深度睡眠状态。此时，模块没有接收任何下行链路数据。需要下行数据传输时，必须处于CONNECT和IDLE的状态。

14)制作AT+NSOCR=DGRAM，17，5683，1UDP插座传输线路，DGRAM和17固定，5683表示本地端口号，1表示接收下行数据。最多可以创建7个套接字传输路径。返回值表示信号ID编号，在发送接收数据时必须指定。

15)AT+NSOST=0，...，###，3，303132udp数据发送，0表示UDP套接字通道ID，…表示远程服务器的IP地址(公用IP地址)，###。返回值表示从通道0成功传输了3字节的数据(这里测试74字节的发送)。

16)+NSOnmi:0，67消息表示模块需要接收和读出新数据。如果不及时读取，就不会积极报告以下数据。但是，可以连续读取。0表示UDPSOKECT通道，67表示要读出的67字节数据。

17)at+nsorf=0，3读取数据0表示udp套接字通道，3表示要读取的数据的字节长度。需要从返回值中提取表示字符“012”的有效数据303132。

18)关闭AT+NSOCL=0UDP插座传输线路。
