概述

前提：
非物联网专业出身，网络协议一知半解（就是没学过），最近调试一块stm32+w5500开发板，为了学习知识，实现以个依靠阿里云物联网平台控制开发板上LED开关功能。（2020年4月24日）

1：阿里云物联网平台：
https://www.aliyun.com/

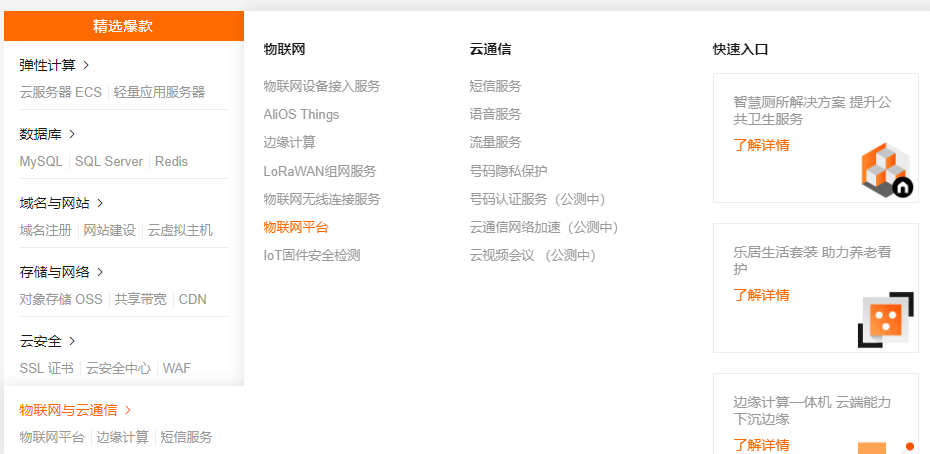

在是这里插入图片描述
物联网平台主要是创建一个设备，收费比较便宜（创建设备两块多，资源包买了100万分钟不到十块）。第一次登陆网站会有文档一步一步指导创建，这里就不细说了。当获取了ProductKey、DeviceSecret、DeviceName这个三项之后创建设备告一段落。

**2：w5500简介：
https://www.iwiznet.cn/2017/09/这里有一篇w5500中国官网博客功能也是连接阿里云，不过到现在也是过去三年了，阿里云界面或者一些配置需要更改。
w5500驱动：http://wizwiki.net/wiki/doku.php?id=products:w5500:driver

3：stm32与w5500相关：
stm32与w5500是使用SPI通信，mode 0/3.由于我使用的stm32cube生成代码，使用的HAL库，所以只要封装两个函数`

	void SPI_WriteByte(uint8_t Tdata)//SPI写一字节数据
	{
			 HAL_SPI_Transmit(&hspi2,&Tdata,1,0xffff);
			while(HAL_SPI_GetState(&hspi2) == HAL_SPI_STATE_BUSY_RX);
			SPI2->DR;
	}

	//SPI读取一字节数据
	uint8_t SPI_ReadByte(void)
	{
			uint8_t Rcv=0;
			HAL_SPI_Receive(&hspi2,&Rcv,1,0XFFFF);
			return Rcv;
	}`

接下来就是实现w5500的连网操作了，不要急这里我们分三步（注由于w5500驱动因为版本不同，部分函数名可能有区别）
一，设置固定IP，可以使用计算机与w5500网线直连测试，如果接路由器请注意防止IP冲突这里参考另一位大佬博客https://blog.csdn.net/u014470361/article/details/79238437

二，DHCP动态IP，为了防止IP冲突这里更改为动态IP获取。依旧是上一位大佬的博客https://blog.csdn.net/u014470361/article/details/79239729

三，通过DNS获取服务器IP。上链接https://blog.csdn.net/u014470361/article/details/79240054

这里要注意了，这位大佬获取的是“www.baidu.com”,如果你成功获取了百度的ip，那么下一步需要注意了。
我们需要获取物联网平台上我们设备的域名“{ProductKey}.iot-as-mqtt.cn-shanghai.aliyuncs.com”的iP

使用cn-shanghai因为是华东2节点。

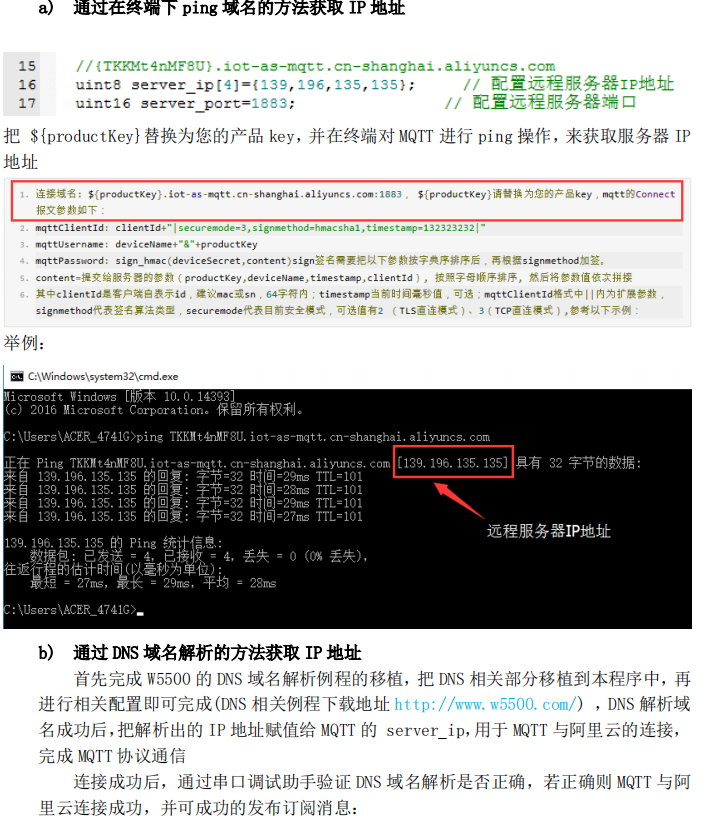

但是你会发现获取不到ip.这里可能是因为阿里云更新的原因或者是我网络防火墙的原因吧。于是我使用了w5500博客中的另一种方法。直接Ping就好了。。。。。。。你会发现与手册的界面有一丝丝不同。（域名变了，我是没有一丝丝网络知识所以我也不知道为什么）。不过直接使用这个ip赋值吧.
在这里插入图片描述

4：MQTT协议：
MQTT协议是一种TCP协议？虽然不太清楚，不过有现成的库直接用！
MQTT代码源码下载地址:（http://www.eclipse.org/paho/）
在这里插入图片描述
将以上文件都可以在w5500的博客文件中找到，其中最重要的部分就是void MQTT_CON_ALI(void)这个函数了，它是使用MQTT协议与阿里云进行连接，发送的拼接报文如下：
参考阿里云内 MQTT 设备接入手册，计算出设备连接的各项参数，例如下列程序中框中的部分为本例程 MQTT 与阿里云连接的参数的配置，详细内容如下：
clientId = 192.168.207.115 //可以随便写的
deviceName = MQTT1 //根据自己平台上的名称修改
productKey = TKKMt4nMF8U //根据自己平台上的名称修改
timestamp = 789（毫秒值） //不变
signmethod = hmacsha1（算法类型） //不变
deviceSecret = secret //根据自己平台上的名称修改

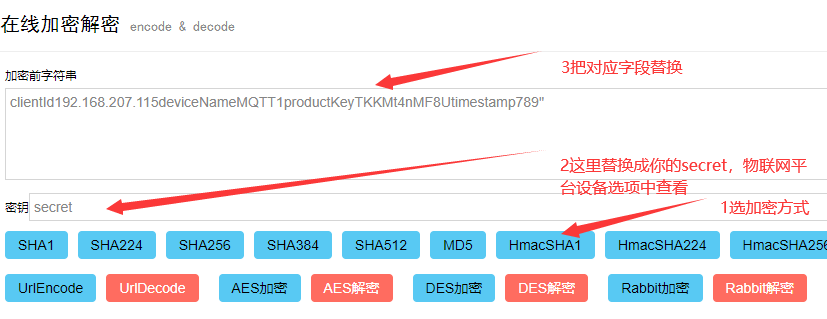

加密部分可以使用网站生成http://encode.chahuo.com/

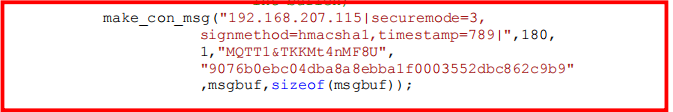

在这里插入图片描述

在tcp_client.c文件对应位置替换好上图字段，我们就可以进行连接测试了！
通过定时器中断每隔几秒ping一次服务器的方式保持自己在线。
5：Cjson相关：
json基本的格式是 “变量名”：“变量值”，变量值是另一个json格式值。就是说变量值可以是json，可以是字符串，可以是数字。。。举个例子：
{“method”:
“thing.service.property.set”,“id”:“1098258095”,“params”:
{“NightLightSwitch”:0},“version”:“1.0.0”}
这是一条控制开关的指令，其中变量名为“params”的值为{“NightLightSwitch”:0},“version”:“1.0.0”}，为了获取开关值我们还需要知道“NightLightSwitch”的值，所以代码中这样实现：

		char parsetext[] =  {"method":
										"thing.service.property.set","id":"1098258095","params":
										{"NightLightSwitch":0},"version":"1.0.0"} // 初始化定义一个字符串，用于JSON的解析
       								   }//这里只是示范 所以没加转义字符  实际测试需要添加哦

		cJSON  *json = NULL;
		char   *out = NULL;                        // root
	    json = cJSON_Parse(parsetext);   // 将字符串处理成JSON对象
		if (!json)                 // 如果转化错误，则报错退出
        {
              printf("Error before: [%s]n", cJSON_GetErrorPtr());
        }
       else
       {
              /* print the json */
              out = cJSON_Print(json);  // first string print 将JSON对象“按照格式”打印输出
               //printf("%sn", out);
	  }
	 cJSON  *jver = NULL;
	 jver = cJSON_GetObjectItem(json,"params"); //获取JSON格式中，键值为”params”的对象
	 cJSON* tmp = cJSON_GetObjectItem(jver, "LightSwitch");
	 int value = tmp->valueint;          // 读取 version的值，version值为整型数
	printf(" LightSwitch: %drn",value );

了解详情看这位大佬写的十篇专门讲json解析的文章https://blog.csdn.net/NB_vol_1/article/details/50454841

6：阿里云下发，stm32上传流程：**

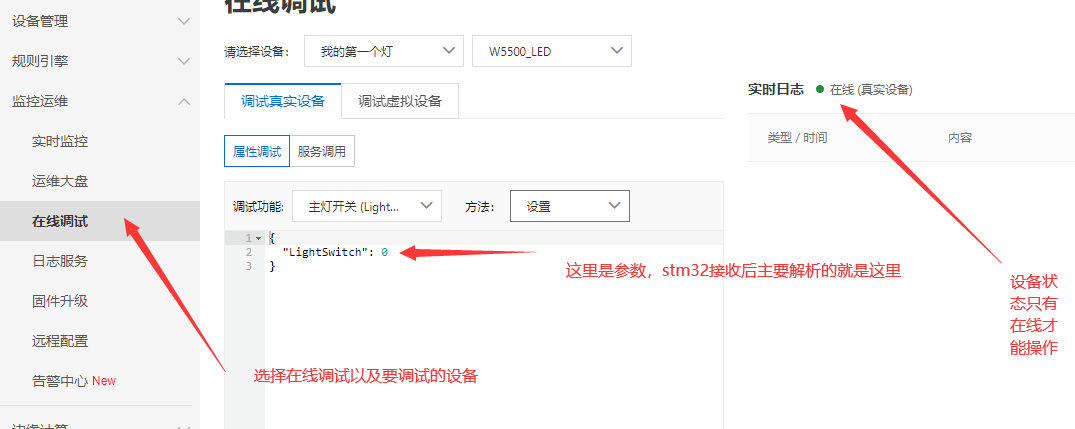

在这里插入图片描述

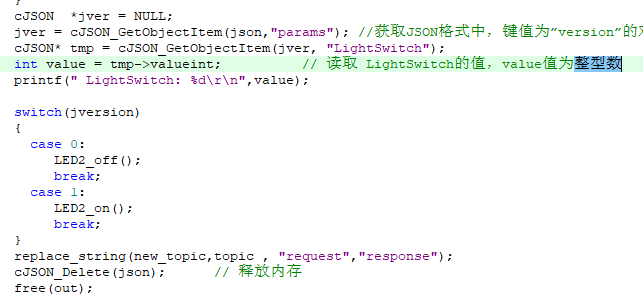

千万不要忘记释放内存

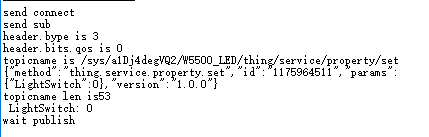

![串口助手显示](https://img-blog.csdnimg.cn/20200424135225536.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2ExMTMxNjA=,size_16,color_FFFFFF,t_70
到目前为止，stm32+w5500作为客户端可以接受服务端指令并做出对应操作，下面就是执行成功与否进行反馈了。
