概述

相信很多刚开始接触NBIOT技术的人，拿到了NB模块或者开发板，都会有疑问应该从哪里下手配置，怎么才能够确认NB的频段，开启射频，网络附着等等操作，如何配置以及配置先后顺序本文结合实际操作讲解一遍；

环境：windows7

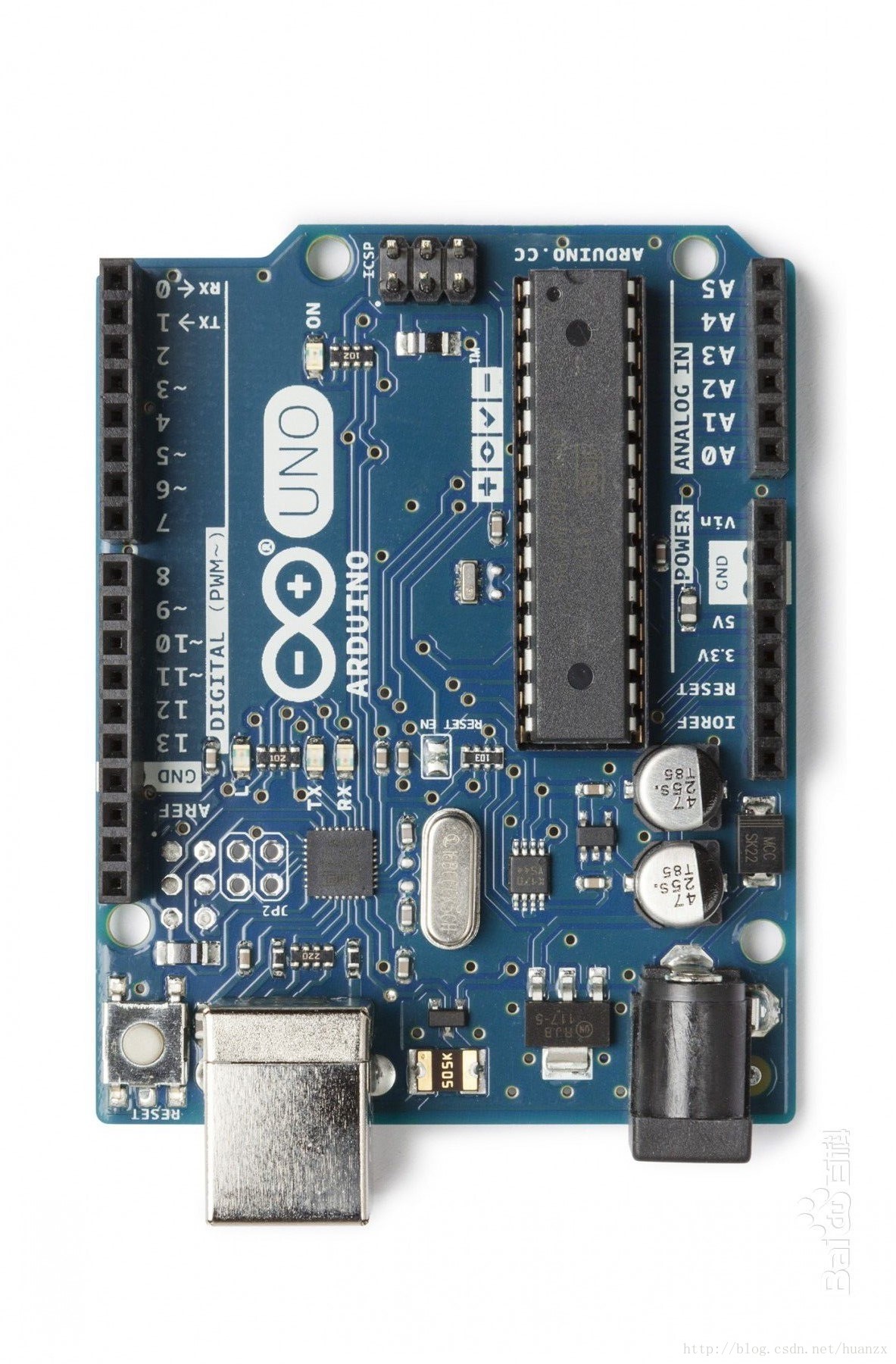

开发板：Bole-iot兼容Arduino接口的NB开发板，Arduino_NB_Mini

https://item.taobao.com/item.htm?spm=0.7095261.0.0.5b201721o41vTB&id=564731484466

测试方式：NB调试工具，NB_Tool

这里推荐下工具：NB_Tool 或者移远官方提供的串口工具都可以，配置串口 9600,8,1，N 模式；

第一部分，NB_Tool工具链接模块联网操作。

如下贴一段一次配置NBiot所用到的指令，随后逐条指令进行解释。

------------------------------------------------------分割线---------------------------------------------------------------------

/* Start AT SYNC: Send AT every 1s, if receive OK, SYNC success, if no OK return after sending AT 10 times, SYNC fail */

/* Use AT+CMEE=1 to enable result code and use numeric values */
AT+CMEE=1

OK
/* Use AT+CGMI to get Manufacturer ID of module information */
AT+CGMI

Quectel

OK
/* Use AT+CGMM to get Device module of module information */
AT+CGMM

BC95HB-02-STD_850

OK
/* Use AT+CGMR to get Firmware version of module information */
AT+CGMR

SECURITY,V100R100C10B657SP2

PROTOCOL,V100R100C10B657SP2

APPLICATION,V100R100C10B657SP2

SEC_UPDATER,V100R100C10B657SP2

APP_UPDATER,V100R100C10B657SP2

RADIO,BC95HB-02-STD_850

OK
/* Query module support Bands */
AT+NBAND?

+NBAND:5

OK
/* Query the user configuration */
AT+NCONFIG?

+NCONFIG:AUTOCONNECT,TRUE
+NCONFIG:CR_0354_0338_SCRAMBLING,TRUE
+NCONFIG:CR_0859_SI_AVOID,TRUE
+NCONFIG:COMBINE_ATTACH,FALSE
+NCONFIG:CELL_RESELECTION,FALSE
+NCONFIG:ENABLE_BIP,FALSE

OK
/* Use AT+CGSN=1 to query the IMEI of module */
AT+CGSN=1

+CGSN:863703036601529

OK
/* Use AT+CFUN=1 to open Full functionality*/
AT+CFUN=1

OK
/* Use AT+CIMI to query the IMSI */
AT+CIMI

460111176277368

OK
/* User "AT+CGATT=1"to activate context profile */
AT+CGATT=1

OK
/* Query the status of the context profile,You may have to wait for several seconds */
AT+CGATT?

+CGATT:1

OK
/* Use AT+CSQ to query current signal quality */
AT+CSQ

+CSQ:26,99

OK
/* Use AT+COPS? to query current Network Operator */
AT+COPS?

+COPS:0,2,"46011"

OK
/*Use AT+CEREG? to query current EPS Network Registration Status*/
AT+CEREG?

+CEREG:0,1

OK
/* Fetches the most recent operational statistics */
AT+NUESTATS

Signal power:-708
Total power:-612
TX power:-30
TX time:1170
RX time:23583
Cell ID:126336593
ECL:1
SNR:81
EARFCN:2506
PCI:267
RSRQ:-112

------------------------------------------------------分割线---------------------------------------------------------------------

第二部分，NB入网关键操作指令。

1、自动注册网络操作，用户只需要关心确认是否附着成功即可，详细指令内容下面详细讲解。

按照如下指令确认是否注网成功（参考BC95官方AT指令说明）

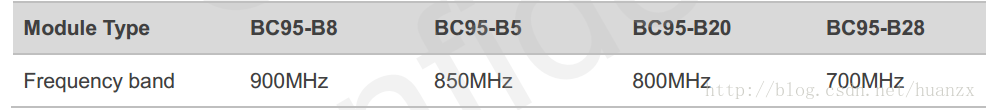

① AT+NBAND?// 确认模块当前频段
+NBAND:8
OK

② AT+CFUN? // 是否打开功能，值为1说明开启，为0说明未开启
+CFUN:1
OK
③ AT+CIMI // 确认IMSI 号码
460012345678969
OK

④ AT+CSQ//确认当前射频信号强度
+CSQ:21,99
OK

备注说明：

在CSQ指令下的数值。有效数值从1～31, 如果出现99表示信道无效。对于，一般GPRS通信，需要达到16，如果在16以下，新连接无法顺利创建，已有连接出错几率大大增加。如果小于10，语音通话也可能会受到影响。针对，NB-IoT通信实验室有厂商做过测试，大于8就可以正常通信，但是不同的终端性能上可能有所差异。

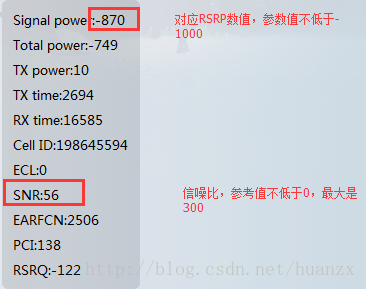

⑤ AT+NUESTATS// 查看模块状态
Signal power:-663
Total power:-632
TX power:-35
TX time:1572
RX time:17847
Cell ID:27447553
DL MCS:0
UL MCS:0
DCI MCS:2
ECL:0
SNR:290
EARFCN:3701
PCI:37
RSRQ:-108
OK

备注说明：

NBIOT这边主要不是看CSQ的数值，主要是通过AT+NUESTATS查看模块状态。

⑥ AT+CGATT? //确认网络是否被激活，返回值为1表示网络激活，有时候没有激活需要用户等待30S左右
+CGATT:1
OK
⑦ AT+CEREG? //确认模块网络注册状态，返回值为1表示注册成功
+CEREG:0,1
OK
AT+CSCON? //确认模块连接状态，返回值为1 表示连接成功，0表示状态为“idel”
+CSCON:0,1
OK
