概述
CC2642R 蓝牙MCU芯片是TI公司的一款芯片,本篇文章将总结这款芯片的性能和外围电路等,小白总结,如有错误,欢迎讨论。
目录
一、芯片引脚详细介绍
二、特征及其参数
三、典型外围电路
四、应用
一、芯片引脚详细介绍

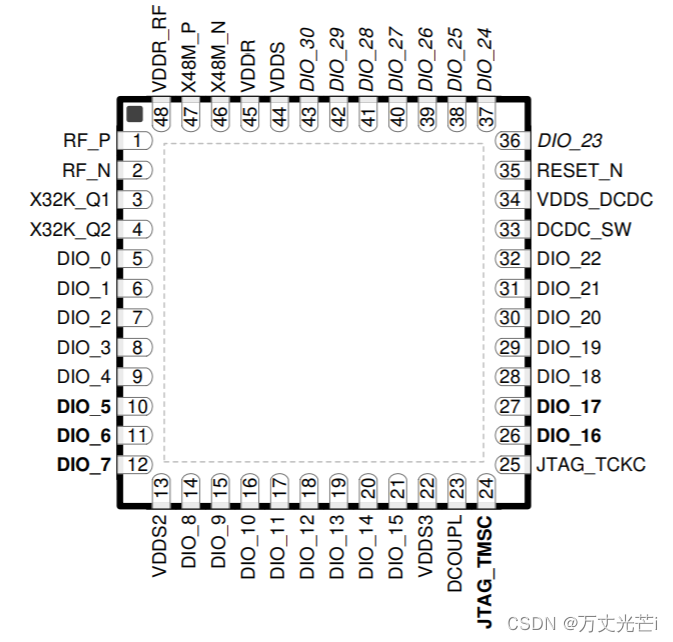

引脚图如下:
本图中粗体部分为具有高驱动能力的引脚:Pin 10, DIO_5 ,Pin 11, DIO_6 ,Pin 12, DIO_7 ,Pin 24, JTAG_TMSC ,Pin 26, DIO_16 ,Pin 27, DIO_17
图中用斜体标识的I/O引脚具有模拟功能:Pin 36, DIO_23,Pin 37, DIO_24,Pin 38, DIO_25,Pin 39, DIO_26,Pin 40, DIO_27,Pin 41, DIO_28,Pin 42, DIO_29,Pin 43, DIO_30
1.引脚具体描述:
(1)驱动类型:
DCDC_SW:内部DC/DC转换器输出
DCOUPL:用于内部1.27 V稳压数字电源
VDDR:内部供电,必须由内部DC/DC变换器或内部LDO供电
(2)数字信号或模拟信号输出IO口:DIO_23,DIO_24,DIO_25,DIO_26,DIO_27,DIO_28,DIO_29,DIO_30
(3)射频类型:
RF_P:RX期间LNA(低噪音放大器)输入正的射频信号,发射期间PA的RF输出正信号
RF_N:RX期间LNA(低噪音放大器)输入负的射频信号,发射期间PA的RF输出负信号
(4)RESET_N:重置,活性低。没有内部上拉电阻。
(5)还有一个特殊引脚(这个我刚开始有些疑惑的地方),EGP:地面暴露的地盘,也就是芯片中间的那个大焊盘,就是外形里它的银色部分。(EGP是设备唯一的接地连接。在印刷电路板(PCB)上,设备接地的良好电气连接对于设备的正常运行是必不可少的)
其余未提到的引脚均为数字信号输出引脚
二、特征及其参数

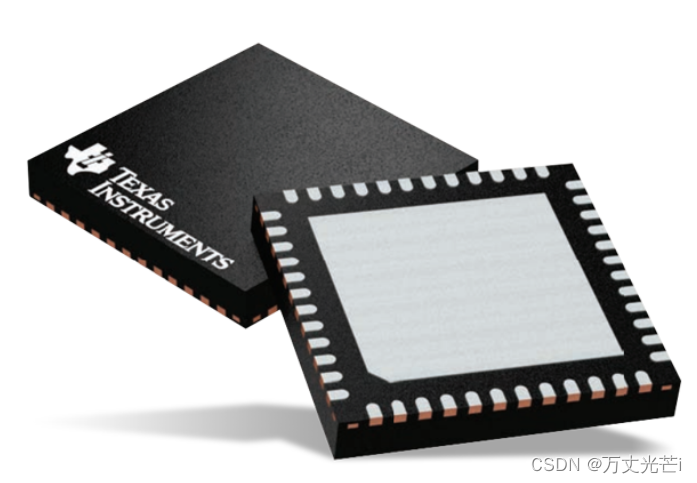

1.芯片外形
其封装尺寸为RGZ (7-mm × 7-mm VQFN48)
2.绝对最大额定参数
(1)VDDS:电压范围为:-0.3到4.1V
(2)数字信号引脚:电压范围:–0.3 VDDS + 0.3, max 4.1V
(3)晶体振荡器引脚电压:–0.3 VDDR + 0.3, max 2.25V
(4)储存温度:–40到150°C
除此之外:VDDS_DCDC、VDDS2和VDDS3必须与VDDS处于同一电位。
3.建议操作条件
(1)工作温度:–40到105°C
(2)电源工作电压(VDDS):1.8到3.8V
4.有关电流:
(1)芯片电流消耗:芯片消耗的电流过小,甚至都到nA级别,基本可以忽略不计。
(2)外围电路电流也过小,基本可以忽略不计,外围电路电流在uA的级别,有兴趣可以查查芯片手册哇。
(3)无线电接收电流:6.9mA
(4)无线电传输电流:7.3到9.6mA
三、典型外围电路
由于芯片手册里并没有给出典型的外围电路,于是本人从网上搜了一个外围电路,由于IO口差不多,就直接拿过来啦。

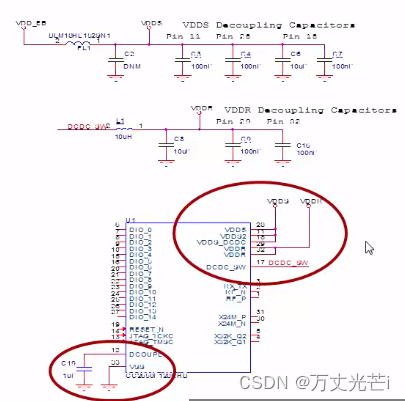

这是其电源供应部分,上面两个是常见的DCDC拓扑结构,下面也是较为常见的电源供电方式,可以借鉴。

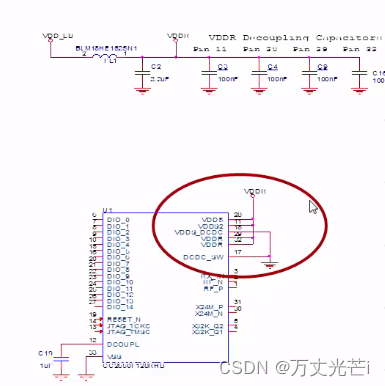

或者可以使用VDDR直接供电,如下:
其供电范围会有所缩小,变成1.7到1.95。

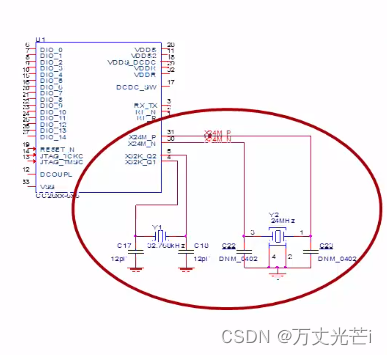

还有一个较为重要的部分,就是时钟部分,如果真的要使,建议直接借鉴。

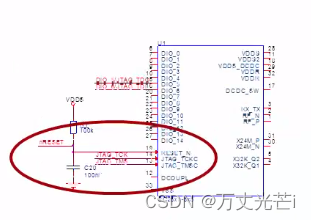

其debug电路如下:
其电路大体如上,如有疑问,欢迎讨论。
四、应用
应用还挺广泛的,基本都能应用。
•手机-手机电池包
•医学
•建筑自动化
建筑安全系统-运动检测器,电子智能锁,门窗传感器,车库门系统,网关
暖通空调恒温器,无线环境传感器,暖通空调系统控制器,网关
消防安全系统-感烟和感温探测器,火灾报警控制板(FACP)
视频监控—IP网络摄像头
•工厂自动化和控制
•电子销售点(EPOS) - RFID阅读器
•网格基础设施
智能电表-水表,燃气表,电表
网格通信—无线通信—远程传感器应用
其他替代能源-能源收集
•通信设备
有线网络-无线局域网或Wi-Fi接入点,边缘路由器
•个人电子产品
便携式电子产品-射频智能遥控
家庭影院和娱乐-智能音箱,智能显示屏,机顶盒
连接外设-消费者无线模块,指向设备,键盘和小键盘
游戏-电子和机器人玩具
可穿戴设备(非医疗设备)-智能追踪器、智能服装
