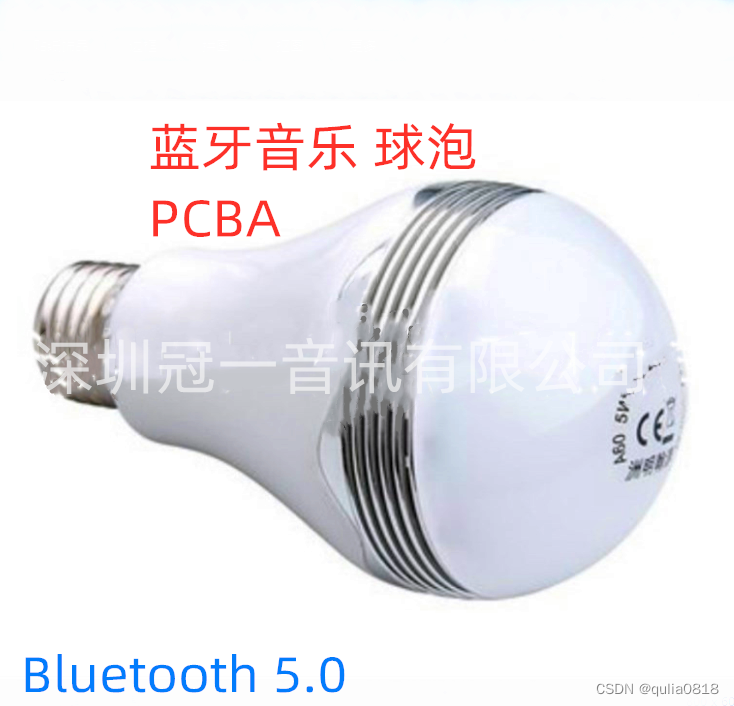

基于CK6855M1设计的离线语音识别蓝牙音乐球泡灯的设计

一.方案概述

随着人类文明的进步，21世纪的人们对物质的要求也越来越高。在灯具照明市场层面，很多传统灯具厂的经营状况也越来越不乐观，其原因是：

1.传统灯具产品生产制造门款低，利润薄

2.竞争激烈，各生产商打价格战

3.外贸形式不乐观

4.自身产品缺少竞争力，无法突破和转型

众所周知，广东省中山市古镇镇是全亚洲最大的灯具市场，在2015~2020年期间，很多古镇的灯具厂迎来了一次产品转型的机会，在灯具产品上加上蓝牙音乐的功能，让产品多了一些创意点，也给以产品多了一些生命的形态，当时很多工厂利用CK6865L灯具蓝牙芯片，开发出来一系列的比如蓝牙吸顶灯、球泡灯、蓝牙音响台灯等产品，在这里吃了一波相当大的红利。

说到这里，有人会说那我还可以继续用这个灯具加蓝牙音乐的方式作为一个突破点呀。没有说错，但也不完全正确。

作为传统灯具厂，还可以走这个方式去作为突破点。但是，说真的现在的蓝牙音响灯具也已经五花八门，可以说已经做得非常的成熟了，CK6865L都已经做成了灯具音响的蓝牙标准品。当做转型突破口可以，如果想跟随市场和技术的脚步，走在行业的前面，赚前期的红利，那就得想想更新更好的办法了。所以，接下来我要介绍一款灯具市场的利刃----蓝牙离线语音识别（说话控制灯）。

二.CK6855M1模块介绍

      CK6855M1模块是一款专为灯具照明产品设计的离线蓝牙语音识别模组。模组支持红外遥控接收，支持RGB+W+Y灯控制，支持无极调光，支持AD按键调灯以及音频上下曲的控制，支持5.1蓝牙音乐播放。用户只需要按照原理图的接线方式，即可顺利的实现产品的功能和达到生产的目的。

• 为什么要设计CK6855M1

1. 这是一个全新的解决方案，其目的就是为了解决传统灯具产品都是需要遥控器或者按键去控制灯的不同情景模式，而CK6855M1就刚好解放了双手而达到语音控制的目的。
2. 传统灯具仅仅能作为照明产品用途，而CK6855M1模组不仅拥有5路PWM用来控制照明功能，同时还拥有一套蓝牙5.0版本的音频播放功能，给传统的灯具行业和产品带来了一个芯片产品创意点。
3. 有别于网络WIFI的AI语音识别，AI识别需要和APP相配合，或者需要拿到某猫和某度的版权，并且AI控制的产品受限于WIFI无线网，受WIFI的连接不稳定性影响明显，如果网速不稳定会直接导致语音控制不到位或者失灵的情况。而CK6855M1则不需要连接WIFI,也不存在控制不灵的情况。
4. CK6855M1的特色在于所有的灯控程序都是固化的和现成的，遥控接收也已经做好，包括功放的静音都已经写好，基本上可以满足市面上所有的蓝牙球泡/吸顶灯/台灯的方案需求，不需要做过多修改即可直接上手。
5. CK6655M1待机功耗15mA,不适合用于电池供电的产品，后续我们在新的版本上会解决这个痛点，敬请期待。

三.硬件设计

 上图是CK6855M1模块的原理图，模块分为6个部分：

部分1：语音识别模组。CK6855M1本身基于一个蓝牙5.1+EDR版本的蓝牙芯片设计，在蓝牙语音MIC咪头的基础上增加的语音识别的算法。所以他本身就是一款蓝牙音箱的模块，带板载的蓝牙天线，蓝牙连接和无线射频部分模块已经设计好，不需要理会。

             模块集成了RGB灯的控制脚，YW是白灯和黄光灯的控制脚，MIC接咪头，IR是用来接红外遥控接收传感器的，还有一组AD按键的接口，可用来设计需要轻触按键调光和调音乐的产品（比如桌面台灯等）。

部分2：RGB灯。模块的11  12 13脚引出来是用来做RGB灯的控制的，高电平点亮灯。RGB灯有多种闪灯模式，包含随蓝牙音乐律动的模式。不需要RGB灯的产品这些脚可以直接悬空

部分3：白光/暖光灯：不用多说，接白光灯和暖光灯的2只脚

部分4：AD按键：预留了9个轻触功能的按键，具体的功能看原理图，包含了一些蓝牙音乐的上一曲，下一曲，暂停播放，音量加减，LED灯的开关，LED灯模式的切换功能等。

部分5：功放：原理图给出了参考用的功放芯片图纸，可以根据自身的需求，选择适合自己产品功率的功放芯片。关键的点是模块的MUTE脚，是用来作为功放静音的控制的。

如果选用的功放是低电平静音，那么在MUTE脚注意加10K的电阻下拉到地;如果选用的功放是高电平静音，注意在MUTE脚加100K上拉电阻到VMCU。模块内部软件通过这个MUTE脚的上拉/下拉电阻来判断静音的控制模式。

总结：从原理图可以看出，CK6855M1模块作为简单的灯具产品的控制是完全足够的，而且是非常成熟的。基本上蓝牙炫彩灯灯具上所需要的常规功能模块都有固定的脚位来选配，剩余的硬件设计就看你根据自己的需求看怎么去增减了。

四.最重要的一点了，语音词条的识别：

设计完硬件后，我们给打回来的PCBA板供电，接上喇叭，手机设置里面蓝牙界面搜索“Bluetooth”蓝牙名并配对，就可以安静的听音乐了。

灯光的控制，你可以使用红外遥控器无线控制，也可以使用AD按键的轻触按钮调节。这里就不详细阐述了。

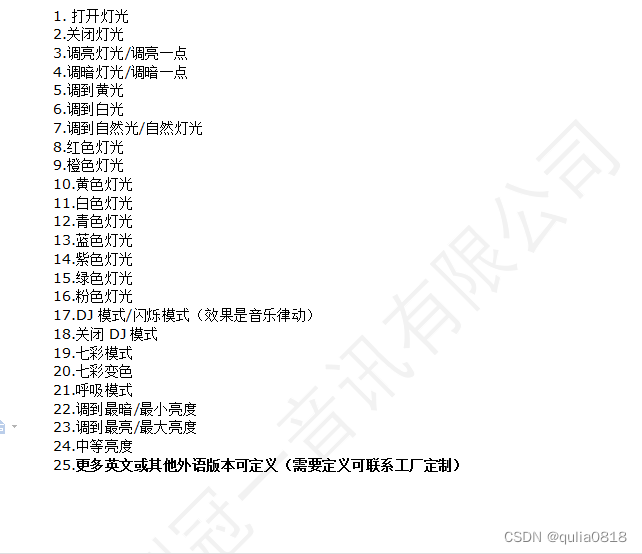

重点看下语音词条部分，以下是部分语音词条，尝试对着你设计的球泡灯用普通话说出来（大部分方言也可以，不妨试试）：

 结尾：如果你也是灯具人，如果你的产品没有竞争力，并且想摆脱现在的灯具搬运工的不可观状态，或许离线语音识别灯控是一个作为灯具工厂变革的机会。
