前言
本文将参照官方文档,使用ESP32-WROOM-32E模组,设计一款ESP32开发板,并进行测试。ESP32是一款Wi-Fi & 蓝牙MCU,时钟频率可达160M-240MHz,Flash最大可达16MB。从价格上来看,简直是性价比之王。从开发的角度来看,选择原厂的开发板无疑是最好的,但价格略高。于是博主就自己画了一块开发板。
一、硬件设计

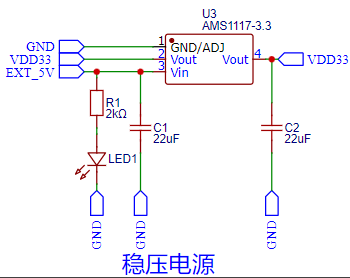

1.电源部分
电源部分采用AMS1117-3.3稳压器,将输入5V电压降为输出的3.3V电压。输入和输出都接有滤波电容。
2.USB转串口
将USB输入的信号转换为输出的串口信号,其中RTS和DTR接自动下载电路。

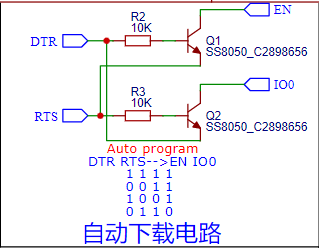

3.自动下载电路
通过改变芯片的使能和启动方式,达到自动下载的目的。

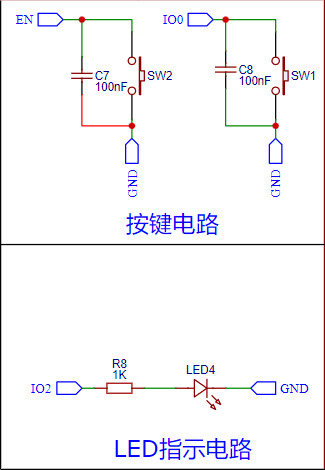

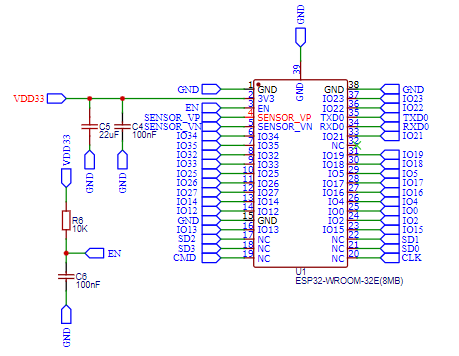

4.其它部分
包括按键和模组部分,这部分比较简单,就不再赘述。

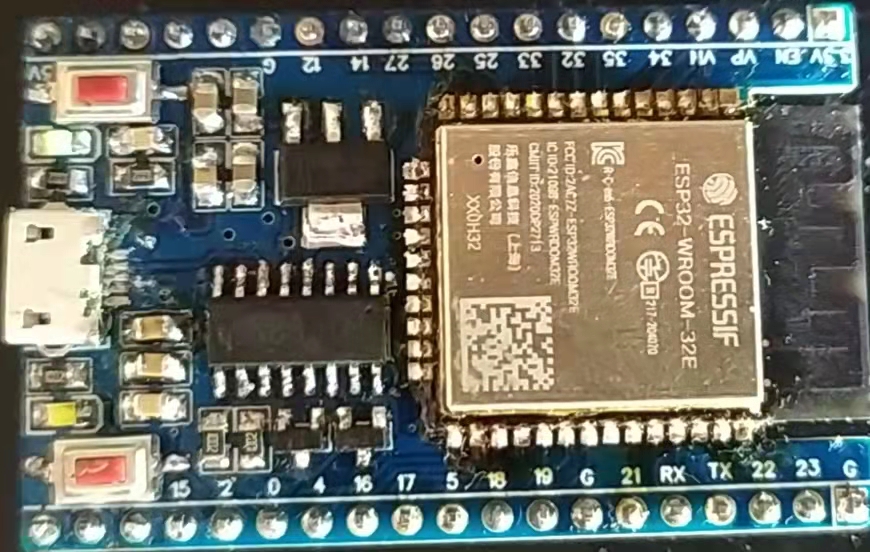

5.焊接好的开发板
二、搭建开发环境与建立工程
1.获取ESP-IDF开发工具
下载官方开发工具,点击这里。建议离线下载,一步步安装即可。
2.新建工程
打开ESP-IDF Eclipse,File->New->Espressif IDF Project,输入工程名,点击Next。

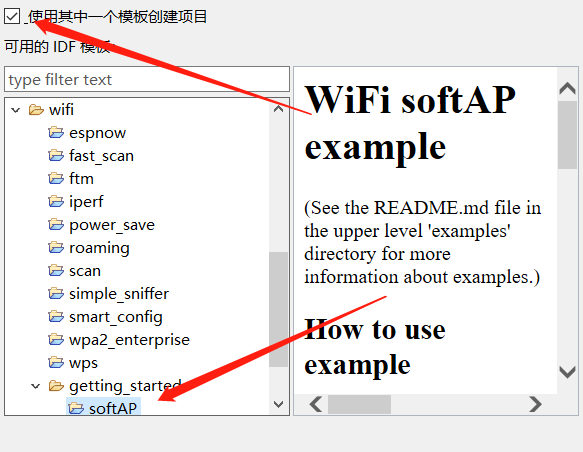

选择一个模板,这里是wifi的softAP工程样例。
3.编译、下载程序
连接开发板后,点击下图位置,设置好参数。
点击下图中间按钮进行编译下载,第一次编译时间会有点久。
下载程序完成
三、开发板Wi-Fi测试

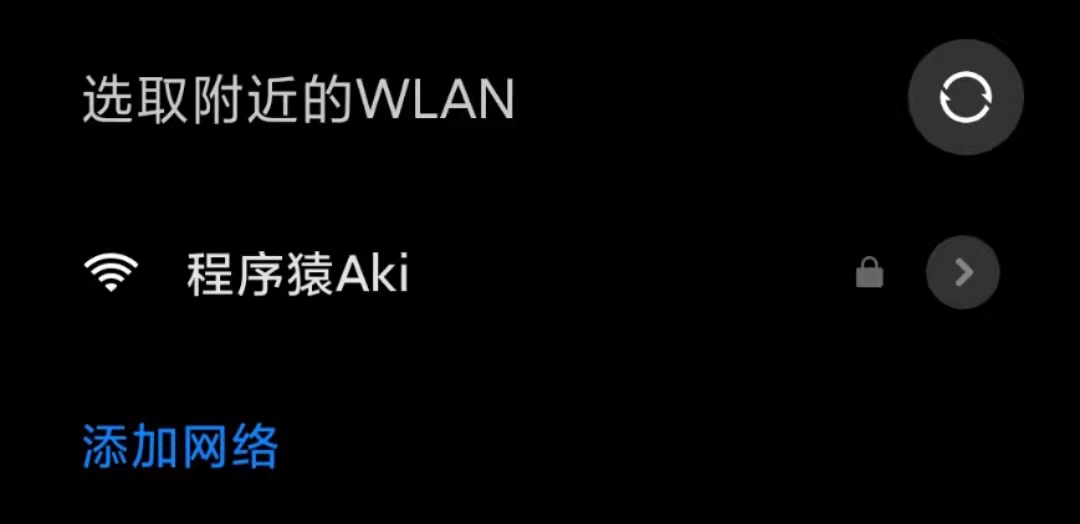

下载程序完成后,打开手机或电脑的WiFi,即可看到开发板的wifi信号。
四、资料获取
如果你对文中的原理图、PCB制板文件有需要,或者有任何的疑问,关注下方公众号,回复“交流群”,进群一起讨论分享!
