外市电改造

外电改造要求：根据5G设备功耗情况，通过外电容量计算公式“市电引入容量=(P通信设备+P电池充电)/η+P空调+P照明+P其它”确定5G站点的外电需求。

直供电改造

1

更换线径

改造原因：现有市电引入容量、线径等无法满足本次新增5G需求

原配置：380V三相电。

改造方案：更换原有市电线路，新建0.4kV线管保护钢管直埋敷设92米，导线采用ZA-YJLHV22-1kV-4*50型铠装电缆，供电(40KVA)。

2

增加空开

改造原因：空开容量不够

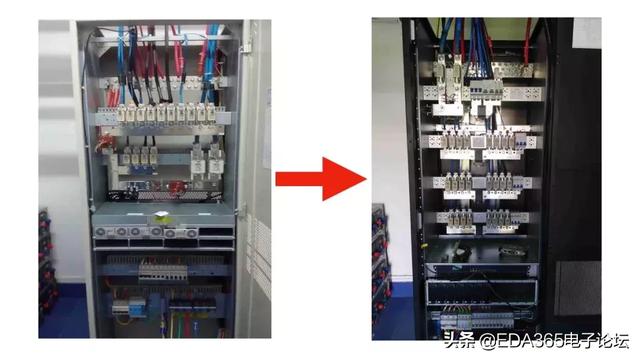

原配置：380V三相电，接入空开63A，引入线径4*25铜芯。

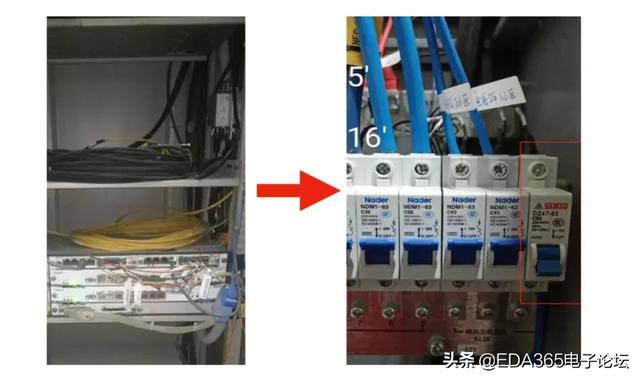

改造方案：利旧原380V转供市电，更换原有市电接入空开。

3

削峰填谷

改造原因：新增两家运营商的5G宏站设备后，电源配套容量不够。

原配置：380V三相电，两套满配600A开关电源(现网配置100A+200A)，500AH电池2组，配置两台3P空调

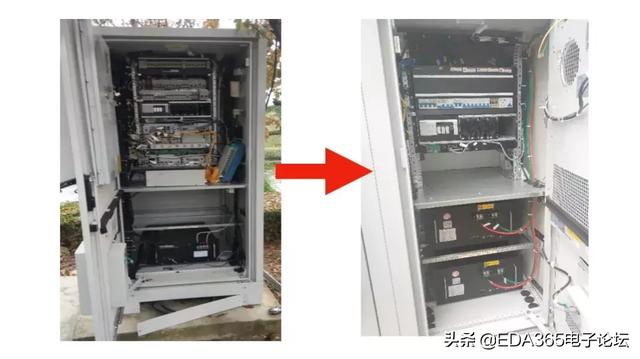

改造方案：新增5G智能开关电源和两组100AH智能锂电池，新增模块。

通过5G智能开关电源和智能锂电池控制现网电源实现市电削峰。

在新增5G智能电源监控模块中设置市电容量限值，通过控制现网电源充电限流、控制智能锂电池充放电、空调开启/关闭，实现市电削峰。

•负载需求P负载＜外市电容量P外电：外市电给负载供电，同时给智能锂电池充电。

•负载需求P负载＝外市电容量P外电：外市电给负载供电。

•负载需求P负载＞外市电容量P外电：外市电和智能锂电池同时给负载供电，如仍超外市电容量限值，依次关闭空调。

5G智能电源对现网电源进行充放电协同管理，以保证锂电池和铅酸电池的充电、放电电压和电流可控。

转供电改造

4

转供电改直供电

改造原因：新增一套5G宏站设备后，市电容量不够。

原配置：220V转供电

改造方案：将原来的220V转供电改造为380V三相电。考虑到后期会新增两套5G设备，所以申请外电容量为35KVA。

5

新引入市电

改造原因：新增一套5G宏站设备后，市电容量不够。

原配置：220V单相电

改造方案：新增一路380V外电给新建迷你机房单独供电(19KVA)。

开关电源改造

开关电源改造要求：

结合5G设备功耗情况，确定5G基站的开关电源容量需求，利旧存量站点需优先考虑现有电源扩容，根据现有和新增设备负荷需求，考虑蓄电池充电电流，判断现有开关电源是否满足需求，若不满足需求则有以下方案：

① 依据N的原则，对整流模块进行扩容，扩容模块必须与原有型号完全一致；

② 若满架容量较小，无法扩容，则考虑替换或新增新的开关电源

③ 若现有电源整流模块停产无法扩容，也考虑替换或者新增；

6

整流模块扩容

改造原因：利旧存量站点，新增一套5G设备(CU+DU+3 AUU)后，设备功耗需求3255W，备电时长需1小时，现网开关电源整流模块容量不够。

原配置：现网配置为满配600A开关电源， 3个50A整流模块，现网实际使用量为：电压55.1V，电流93A。

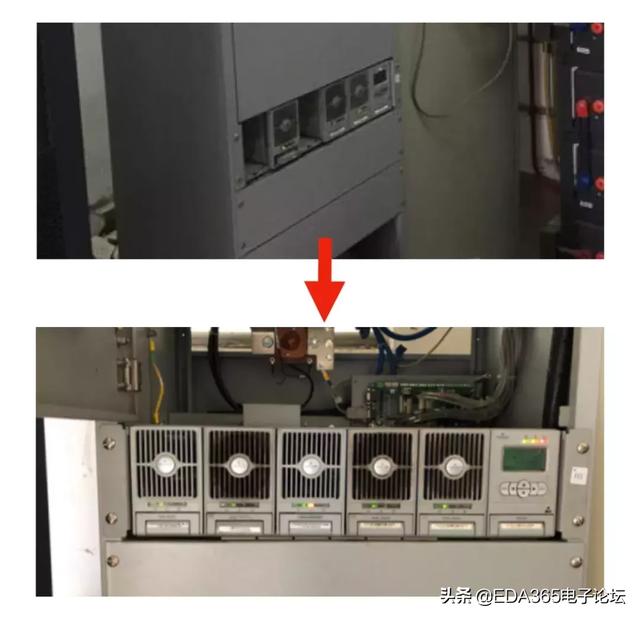

改造方案：经核算，本站增加1套5G设备后，需新增73A直流电流需求，同时考虑蓄电池组的充电电流需求后，直流电流容量需求将接近250A左右，现网开关电源整流模块容量已无法满足5G新增设备功耗需求。为此需要对原有开关电源进行扩容，经现场查勘，原有组合开关电源柜还有2个空余模块安装空间，本次扩容新增2个50A整流模块，以满足新增5G需求。

7

替换开关电源

改造原因：原开关电源机架容量400A，无法满足新增2套5G设备需求。

改造方案：割接替换原有开关电源。

8

二次下电改造

改造原因：

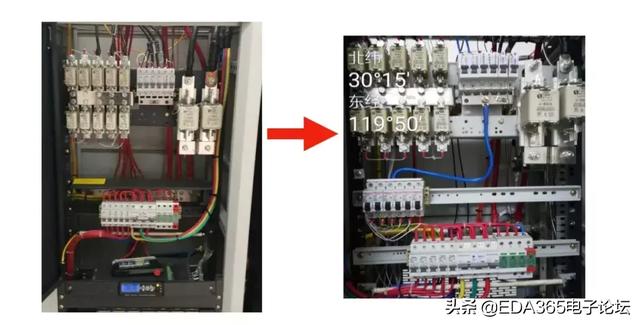

原有开关电源配套情况为：一次下电原有125A熔丝2个，100A熔丝2个，63A熔丝4个，32A熔丝2个 ；二次下电63A空开2个，32A空开2个，10A空开2个，二次下电均已使用。先新增一套5G宏站后，需进行二次下电改造。

改造方案：二次下电改造。

蓄电池改造

蓄电池改造要求：

根据5G设备功耗情况和后备时长等因素确定蓄电池改造方案。

电池容量计算原则：Q=K×a×(P1×T1+P2×T2)/51.2

式中：

Q—电池容量(Ah)；

K—安全系数，取1.25；

P1—一次下电侧通信设备工作实际功率(W)；

P2—二次下电侧通信设备工作实际功率(W)；

T1—一次下电侧设备备电总时长(h)，T1不应小于等于1小时；

T2—二次下电侧设备备电总时长(h)；

a—温度调整系数，寒冷、寒温I、寒温II地区取1.25；其余地区取1.0。

由于新型铁锂电池在电池放电效率，安装空间和建设成本上较铅酸电池都有一定优势，因此蓄电池组配置容量推荐选用铁锂电池。

9

新增嵌入式开关电源

新增梯次电池

改造原因：

现网配置为室外一体化机柜(电源柜+2个设备柜)，满配300A开关电源(现网配置150A)，配置2组150Ah铅酸电池。新增1套5G设备(CU+DU+3 AUU)后，设备功耗需求3500W，备电时长需2小时，现网开关电源及蓄电池容量已无法满足5G新增设备功耗需求。

改造方案：

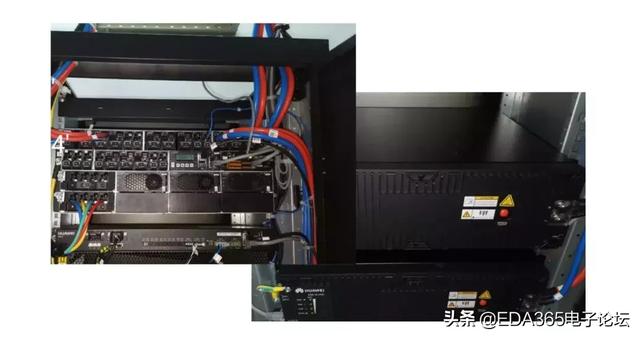

经核算，电源模块容量需要109A左右，蓄电池容量需要356AH左右，现网开关电源及蓄电池容量已无法满足5G新增设备功耗需求。通过现场查勘核实，确定本站改造方案为：在原有机柜旁新增一个室外一体化机柜，新增1套300A开关电源，新增4组100AH梯次电池。

10

更换原电池为梯次电池

改造原因：

现网机房内配置2组200Ah铅酸蓄电池，新增一套5G设备(CU+DU+3 AUU)后，设备功耗需求3500W，备电时长需1小时，电池容量无法满足5G备电需求。

改造方案：

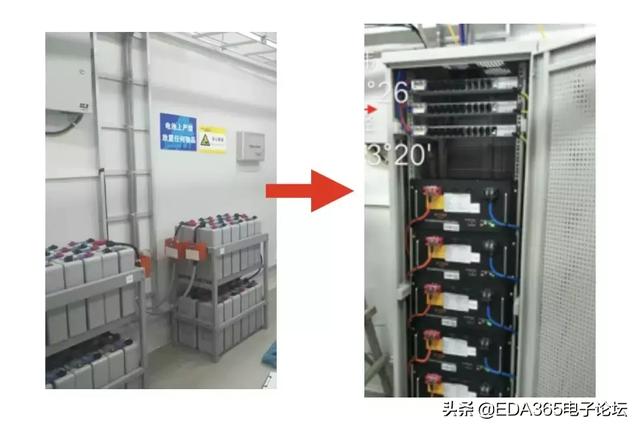

机房内原有设备耗电量为52A，经核算增加1套5G设备后蓄电池容量需要443AH左右，现有电池容量不满足本期5G系统备电需求，结合机房承重及后期扩容需求考虑，将拆除原有2组铅酸蓄电池，原位替换为6组100AH梯次铁锂电池，满足5G需求。
