概述
13、WLAN基础网络规划
-

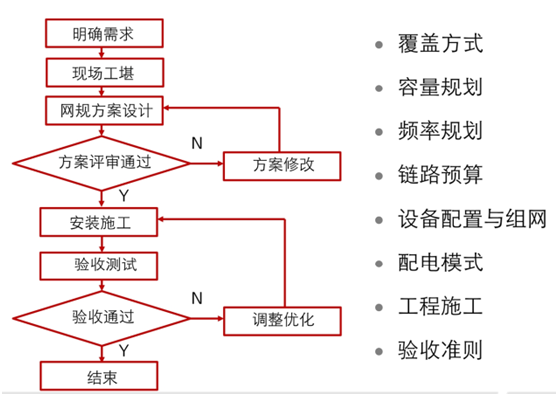

无线网络规划基本流程：
- 首先需要和用户明确他的建网业务需求，比如场强要求、带宽要求、用于承载什么业务之类。
- 携带路测手机到建网现场进行工勘、主要获取现场的建筑物图纸、测量确定各类障碍物的衰减值。
- 根据工勘结果和用户的需求，同时考虑频率干扰、容量的需求、用户上层网络和配电的具体情况，进行网规方案的设计。
- 进行网规方案的评审，通过就进行现场施工，不通过再进行方案的修改。
- 施工结束后，通过华为网络测试工具进行验收测试，出具验收报告，验收通过后，整个网规流程结束。

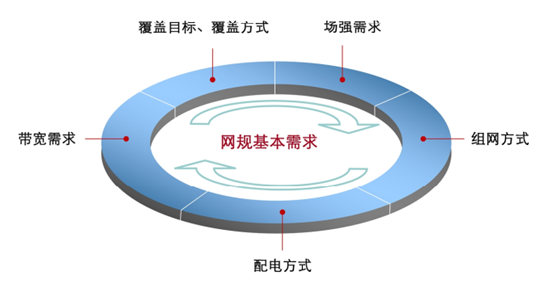

2 WLAN建网的基本需求
结合工勘和建筑图纸，明确 WLAN 建网的主要覆盖区域和次要覆盖区域，重点针对用户集中上网区域做覆盖规划。
根据实际情况、确定是室内放装、室内分布、室外的覆盖方式。

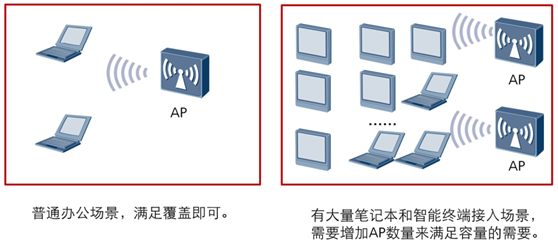

覆盖区域场强可以通过控制AP发送功率方式进行调节，网络规划需提前考虑如下需求：单个AP承载用户数有限，如果覆盖区内用户过多，就需要增加AP数目。
单个AP根据协议，其带宽有限，如果对带宽有要求，也需要适当增加AP数目。
组网方式：需要根据实际情况，采用AC直连组网或者AC旁挂组网。
配电方式：根据覆盖地点附近是否有交流电或者POE交换机来决定
3 现场工勘
收集覆盖区域信息，指导后续方案设计
- 勘测建筑物，获得详细的建筑图纸，了解建筑结构。
- 天馈与干扰源勘测，查看覆盖区周围是否存在无线干扰源或者2G、3G天线。
- 室外安装勘测，确定AP现场抱杆还是挂墙安装方式，查清现场已有AP的频段、发送功率、天线覆盖方向等。
4. 覆盖方式

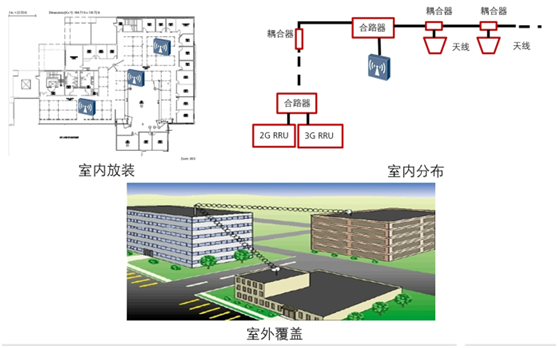

4.1 室内放装：
这个是普遍采用的一种方式，安装方式简单，直接将AP接入网络并通上电就可以完成覆盖，位置灵活性大，主要需要考虑的是网络接入、信号干扰和供电相关的因素。
4.2 室内分布：
通过将WLAN的信号通过合路器接入到原先已经规划好的室分信号系统中，通过室分信号系统，可以减少AP的数量，此时主要考虑最终的天线和带宽要求。
4.3 室外覆盖：
室外一般是在无法将网络接入室内或者无线城市建设的时候采用，室外覆盖需要考虑覆盖扇区的划分，天线的选型以及网络中继传输的网桥的选择。

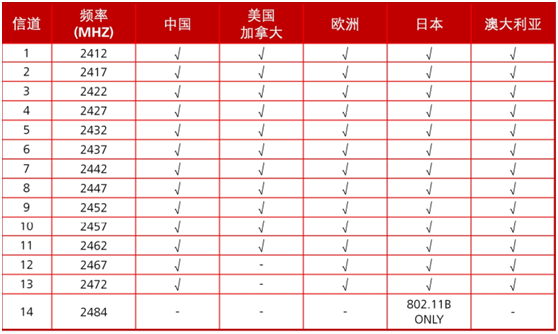

5.信道划分—2.4G和5G

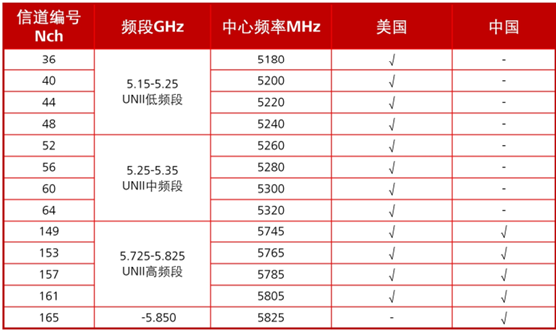

中国标准在UNII高频段基础上延伸至5.850GHz；提供5个非重叠信道。
6.信道捆绑

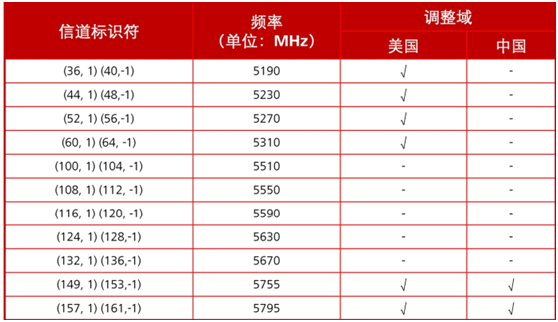

6.1 802.11n（5G）的40MHz信道捆绑
HT40模式的2.4G信道划分：
欧洲地区采用1-9或5-13；
美国采用1-7或5-11；
11n有两种频宽模式：HT(High Throughput)20和HT40。
HT20是出于兼容性考虑：比如，一个区域内存在11b/g信号，那么为了尽量减少对它们的干扰，需要设定为HT20，以减少频带的重叠。
HT40是出于高性能考虑：HT40相当于两个HT20的捆绑，一个是主，一个是辅。
主信道发送beacon报文和部分数据报文，辅信道发送其他报文。
由于HT40所需带宽为40M，在一个蜂窝式无线覆盖区域最好不要在2.4GHz使用，最好在5GHz使用。
在2.4G使用HT40，则有效通道有3-13，非重叠的只有3，11，
如采用HT40模式，AP间干扰不可避免。
- 信道规划
7.1 室内放装AP

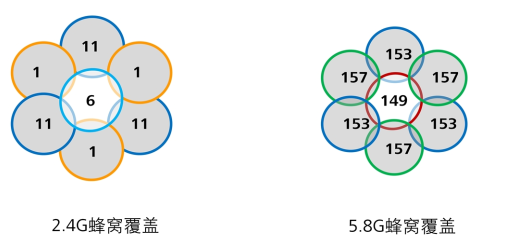

为保证频道之间不相互干扰，2.4GHz频段要求两个频道的中心频率间隔不能低于25MHz，推荐1、6、11三个信道交错使用。
5.8GHz频段的信道采用20M间隔的非重叠信道，采用149 、153 、157、 161、 165信道。
7.2 楼宇信道规划

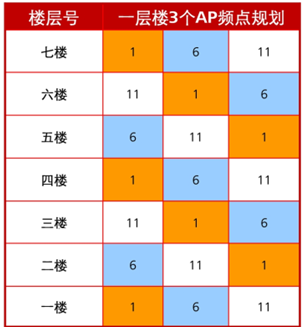

1.减少跨层干扰；
2.避免信道冲突；
3. 同一规划信道；
信道分布保证同频干扰最小原则，防止跨层干扰。
此外还要关注用户个人安装的WIFI设备的信道分布；
如果有冲突可以重新调整信道结构。如果七层楼内存在多点WiFi信道冲突，无法通过调整信道规避，需要与用户协商，共同规划信道。
7.3 室外AP放装
1.室外AP如果采用全向天线，其信道划分方式与室内放装类似
2. 室外AP如果采用定向天线，信道划分可结合区域的指向；避免出现相同覆盖区域存在同频干扰。
采用定向天线后，可以充分使用天线的指向不同来进行信道干扰隔离，这样可以充分复用已有的信道进行网络规划。
比如在室外覆盖时，通常会将AP背靠背的安装在柱子或者铁塔上，这样就可以在不同的覆盖方向上，不相邻的扇区中，复用已有的信道，从而大大增加信道的利用率。
8.组网设计
8.1 直连方式数据直接转发

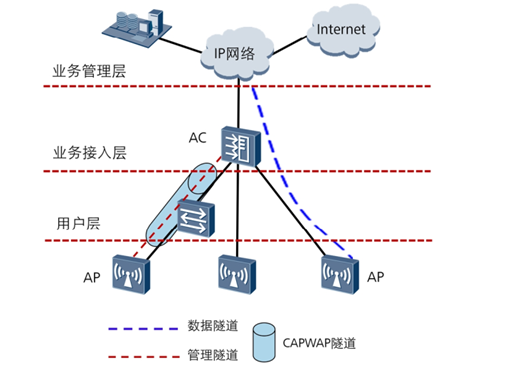

AP直连或通过AC下层交换机连接到AC，上下行数据均经过AC进行转发，业务数据不经CAPWAP封装，需要配置专门的业务VLAN对业务进行透传；对AC的转发能力要求较高，若AP数目较少、数据流量不高，可以考虑使用本组网方式。
8.2 直连方式数据隧道转发

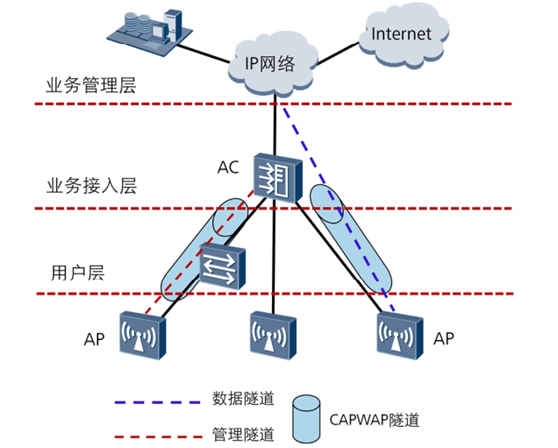

AP直连或通过AC下层交换机连接到AC，上下行数据均经过AC进行转发，业务数据经CAPWAP封装，直接通过管理VLAN转发，在AC处完成CAPWAP加封或解封。本组网方式配置相对简单，但对AC的处理能力要求更高。
8.3 胖挂方式数据直接转发
AC连接到汇聚交换机上，AP的管理数据由交换机转发到AC，业务数据不经过AC处理。旁挂式将AC接入到用户现有的网络当中，对原有网络的影响小。
8.4 旁挂方式数据隧道转发
AC连接到汇聚交换机上，AP的管理数据由交换机转发到AC，上下行数据均经过AC进行转发，业务数据经CAPWAP封装，直接通过管理VLAN转发，在AC处完成CAPWAP加封或解封。旁挂式将AC接入到用户现有的网络当中，对原有网络的影响小。
9. 容量规划
每AP带宽需要以有效带宽进行计算，因为随着接入用户的增多，总有效带宽会有所下降，建议每AP接入人数控制在30以内（实际的AP接入能力，请参考具体产品的手册）。
10 AP位置规划1
1.根据AP发送功率、天线增益和传输损耗，计算出每个AP的覆盖范围，按照覆盖半径进行AP的位置摆放。
2.AP信号从外侧穿透门窗墙壁进行屋内覆盖时，关注穿透损耗是否会影响室内的信号强度，若信号强度不够，需要增加AP进行屋内覆盖。
3.因信号斜穿障碍物时，穿透的厚度比垂直穿透要大，尽量保证信号垂直穿透障碍物，减少穿透损耗。

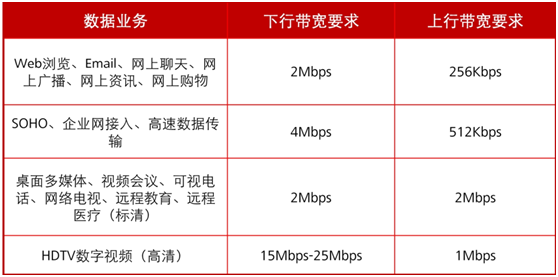

4.根据每AP接入人数限制和无线网络使用人员的分布情况，对人数较多的区域，AP密度增大，保证每个接入AP的用户能获到指定的带宽。
AP位置规划2
- 对应漫游需求的区域，相邻AP的覆盖范围保持10%–15%的重叠，
- AP位置离立柱较近时，射频信号被阻挡后，会在立柱后方形成比较大的射频阴影，在AP布放时要考虑柱子对信号覆盖的影响，避免出现覆盖盲区或弱覆盖；
3.金属物品对无线信号的反射作用较大，AP或天线应避免安放在金属天花板等后面；
4.对于需要重点关注的区域，适当增加AP，保证信号覆盖。

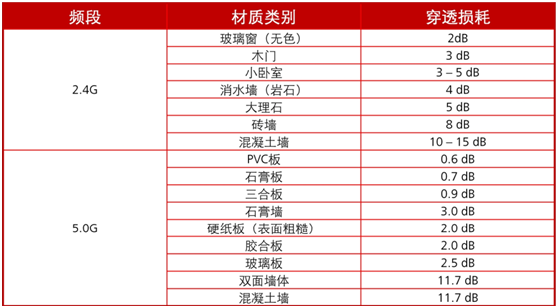

障碍物穿透损耗表：

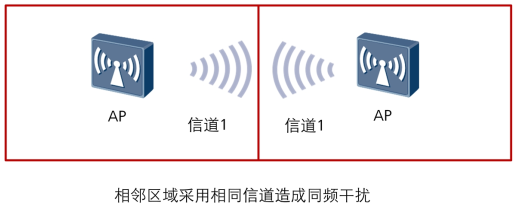

同频干扰

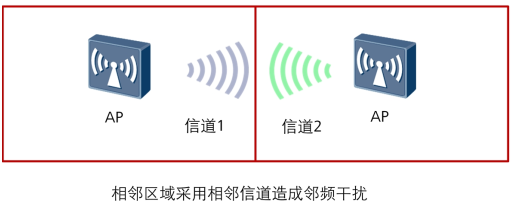

邻频干扰
两信道中心频率小于25MHz时，信道之间存在重叠区域，会存在部分干扰，使用邻频可以增加可用的频点数，但会引入干扰，工程上一般2.4G只采用1,6,11三个完全不干扰的信道。
其他干扰
1. 微波炉
2. 无绳电话，蓝牙设备
3.无线摄像头。路由器的干扰
