simulink电力电子仿真三相变压器的设置和使用

上接simulink电力电子仿真单相变压器的设置
讲完单相变压器以后，我就讲下三相变压器。

3 三相变压器

3.1 三相变压器长啥样

三相变压器就比单相变压器多很多了，我用的是这个，名字叫做Three-Phase Transformer(Two Windings)，意思就是三相变压器（双绕组）。那个灰色的D11和Y是我设置过的结果，你看到的是默认的，好像不是这两个字母，不用管。
注意哈，三相变压器太多了，名字也很像，不要选错了。

3.2 configuration绕组连接形式设置

把三相变压器拖到操作面板上后，双击打开对话框。configuration卡片就是设置一二次侧绕组的连接形式的。

3.2.1 winding

winding 1 和winding 2就是一二次侧绕组。
在winding 1 connection和winding 2 connection的下拉菜单中，有几种绕组连接方式。

• Y：无中性线的星形连接
• Yn：有中性线的星形连接
• Yg：带接地的星形连接
• deltaD1：电压相位滞后Y连接的三角形连接
• deltaD11：电压相位超前Y连接的三角形连接

学过电机学/电力系统的应该明白是啥意思，不多解释了。

3.2.2 core

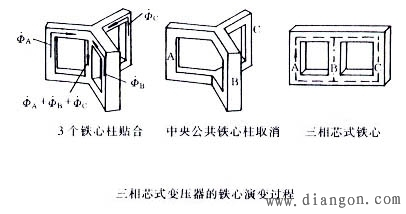

core就是铁芯。type设置的是组式变压器还是心式变压器。如下图。图片来源于网络。

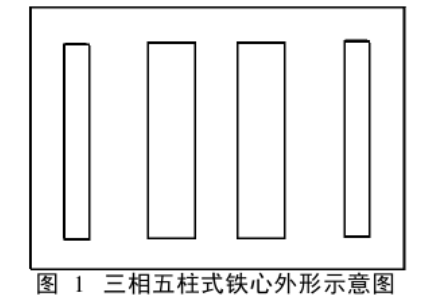

three single-phase transformers就是组式变压器，three-limb core是三相三柱式的。five-limb core是三相五柱式，长这样。图片来源于网络。

不同的铁芯所能用的连接方式是不一样的，具体的规范我就不说了，去翻电机学的书吧。主要我自己也忘记了。

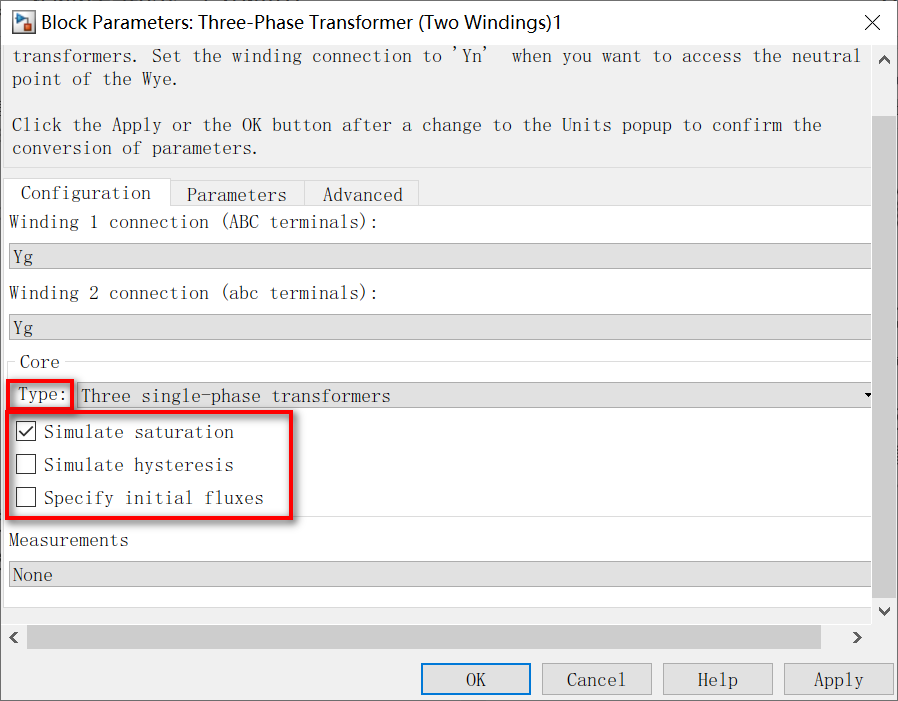

simulate saturation是设置铁芯饱和。勾选以后还会弹出simulate hysteresis（磁滞饱和特性仿真）和specify initial fluxes（设置初始磁通）。看你自己的需要勾选了。

3.2.3 measurements

这个在simulink电力电子仿真单相变压器的设置中有，不详细说了。有点不同的是，fluxes and excitation current是磁通与激磁电流，fluxes and magnetization current是磁通与磁化电流。

3.3 parameters绕组参数设置

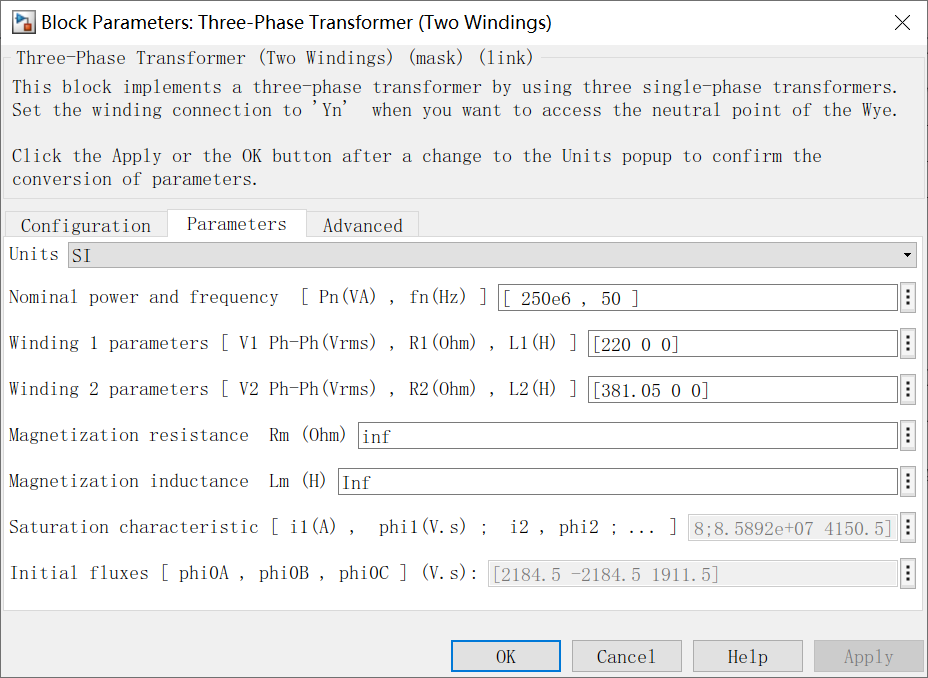

就是这张卡片里面的内容。

这个在simulink电力电子仿真单相变压器的设置中讲的很详细了。唯一值得注意的是，一二次侧的电压是Ph-Ph（线电压），当然输入的仍然是有效值（Vrms）。

如果想要设置成理想变压器，在simulink电力电子仿真单相变压器的设置中还是有。

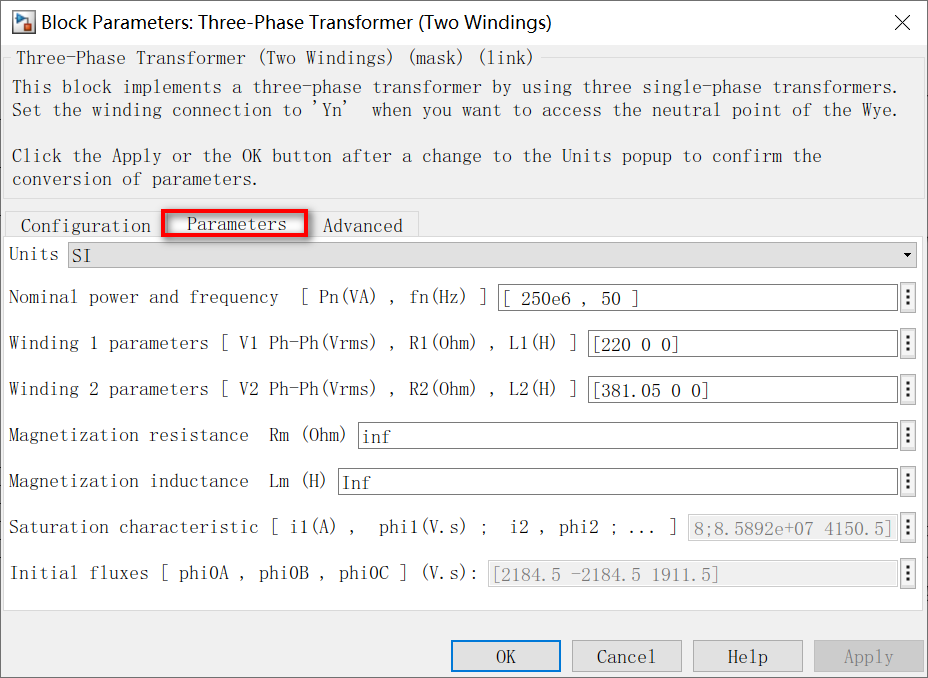

最后理想变压器的参数如图所示。还是那句话，因为用的是国际单位制SI，所以Nominal power and frequency是多少都无所谓的，不用照抄我的。

我这个变压器的变比是220/220的。因为一二次侧用的分别是三角形接法和星形接法，所以看起来电压不一样，不解释了。

3.4 应用

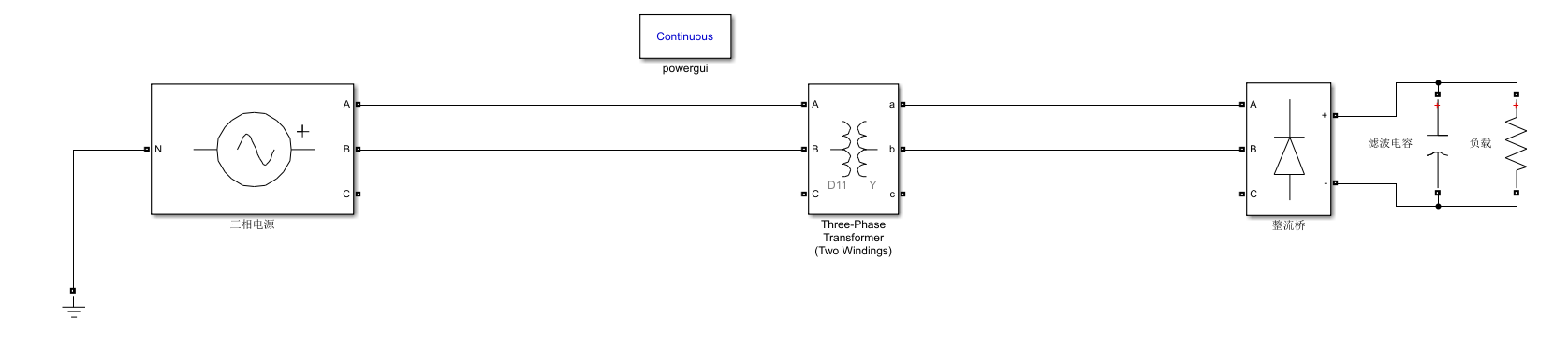

放一张自己做的非常简单的电容滤波的三相不可控整流电路。
