AURIX TC275/TC234开发----(3) Hightec 入门操作：工程导入和在线仿真

文件内容主要来自 乾勤文档，使用本人自制miniwiggler也可以在实际产品上仿真

1.1导入 Demo 工程

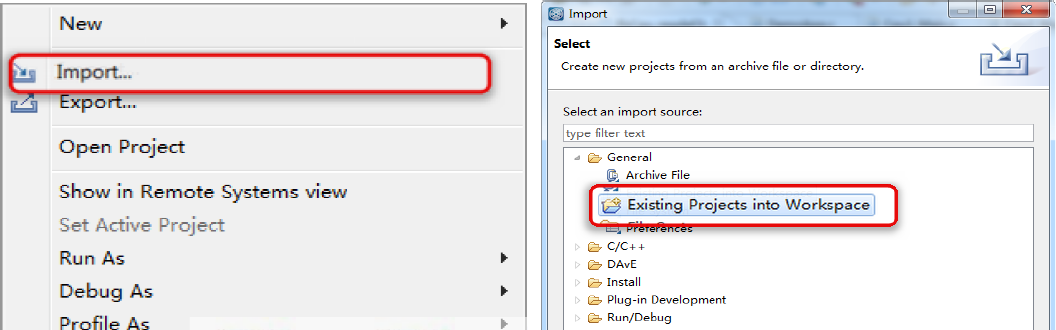

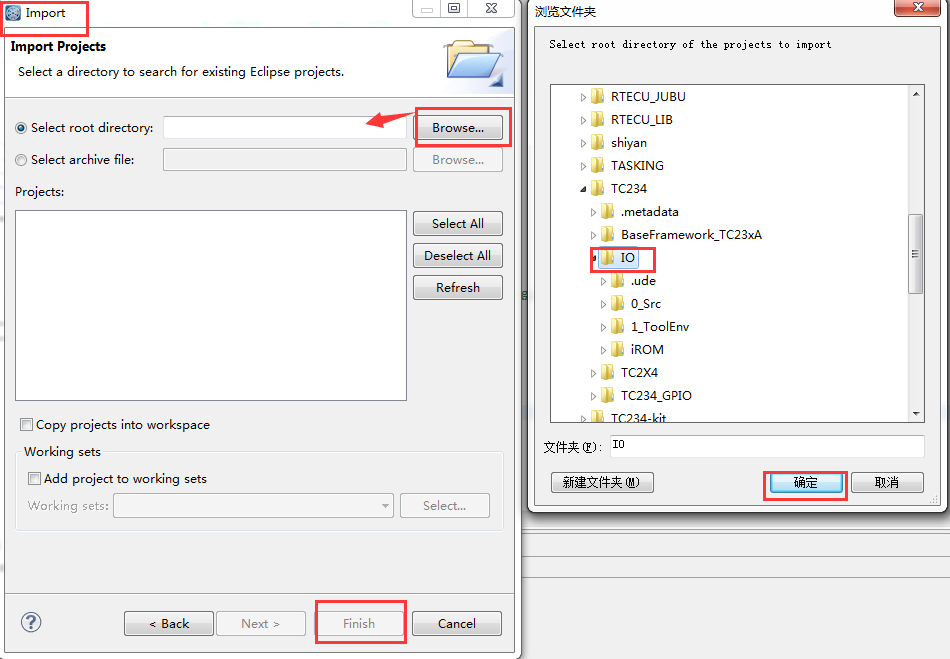

打开file 选项，使用Import 功能导入，或者在左边HighTec Project Explorer 窗口右键单击使用Import 功能。操作步骤具体如图1

1.2 软件说明

 软件说明
//核心0 主程序
int core0_main (void)
{
IfxCpu_enableInterrupts();
/*
* !!WATCHDOG0 AND SAFETY WATCHDOG ARE DISABLED HERE!!
* Enable the watchdog in the demo if it is required and also service the
watchdog periodically
* */
IfxScuWdt_disableCpuWatchdog (IfxScuWdt_getCpuWatchdogPassword ());
IfxScuWdt_disableSafetyWatchdog (IfxScuWdt_getSafetyWatchdogPassword ());
// STM_Demo_init();
gpio_init();
while (1)
{
gpio_demo();
}
return (1);
}
注意：所给例程程序可能与介绍有差别，以例程为准。
? 编译程序
编译前先点击对软件进行配置，如果此配置不对编译后，程序将报错。
配置如图图1.3 所示。

注意:编译之前要选择lsl 链接文件!lsl 文件存在工程的1_ToolEnv/0_Utilities/1_Config
中，然后点击。
1.3 硬件设置
1） 仿真器引出排线连接评估板 JTAG 接口（DAP），另一端与PC 机USB 接
口相连。
2） 给开发板上电。
1.4 调试及实验结果
? 说明：
首次使用DAP_wiggler 仿真器之前，需要先安装驱动程序DAS，在光盘里有
它的安装文件，或者也可以到英飞凌的官网下载最新版本。

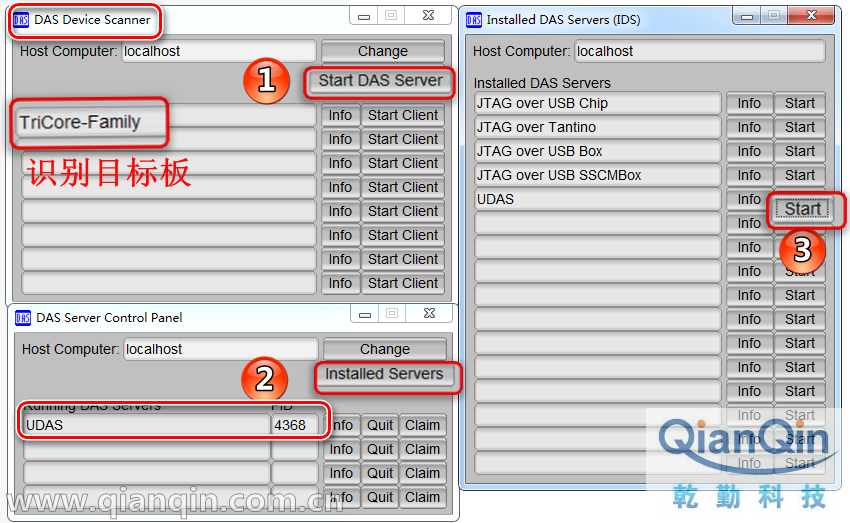

安装完成后，连接好仿真器，目标板，电源，先打开DAS Device Scanner 窗
口查看有无目标板上的主芯片型号，具体如下图1.4：

图1.4 DAP 操作步骤
注意：TC234 在DAS Device Scanner 识别主芯片所属系列：Tricore‐Family
? 下载及运行程序

1） 确认硬件配置好后，首次仿真调试需要配置Debug 工具，操作方法如
图1.5、1.6、1.7 所示：

图1.5 debug 选项

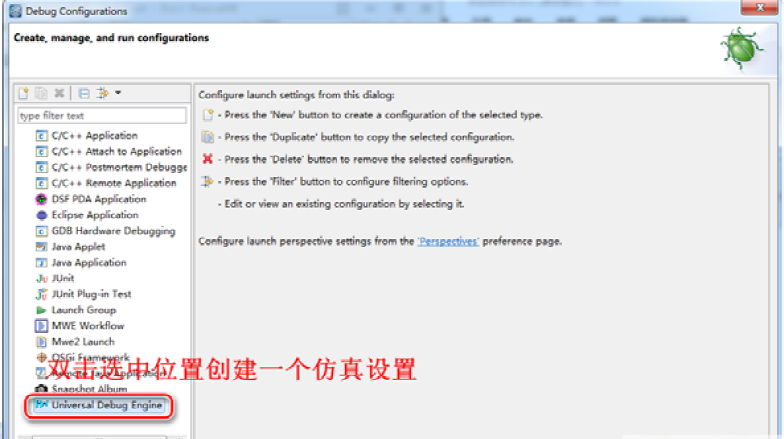

图1.6 选择UDE 仿真

图1.7 UDE 配置界面

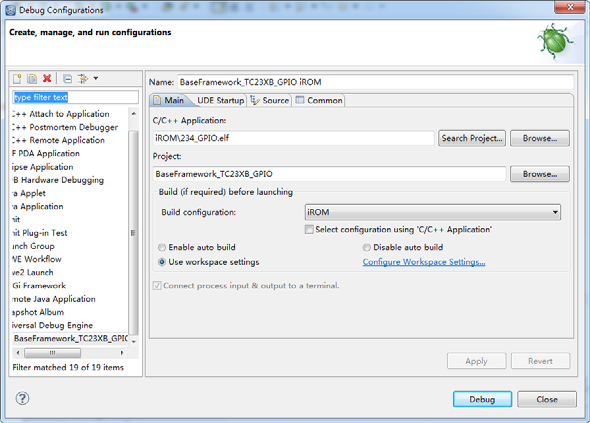

2）选择配置相应Debug 的文件，方法如图1.8、1.9、1.10 及1.11 所示。

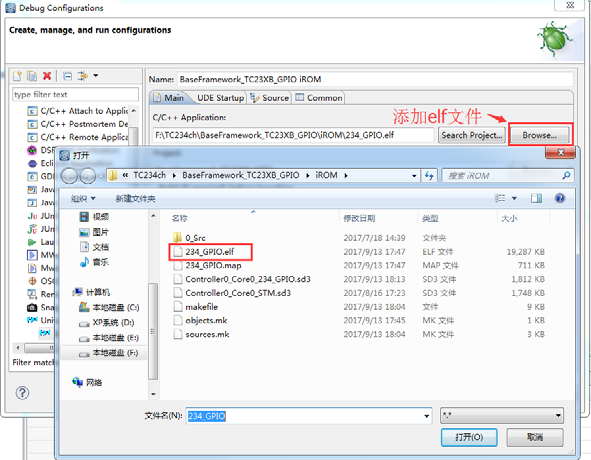

图1.8 配置elf 文件
注意：在上图中，选择工程的IROM 文件夹里的elf 文件。

图1.9 选择目标板芯片型号

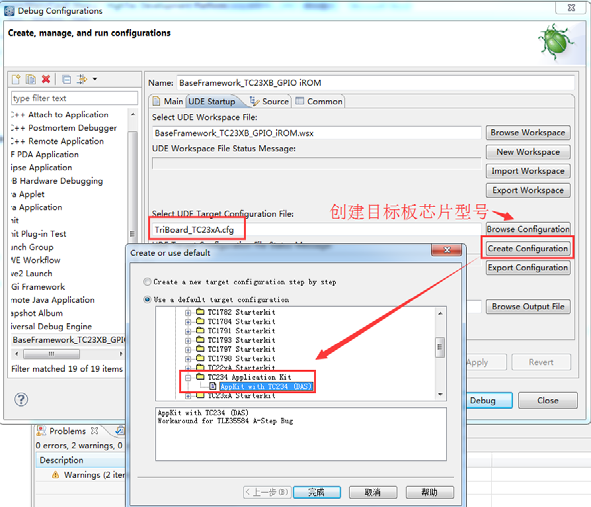

如果选择芯片目标板里没有此型号芯片，选择创建，如图1.10 所示

图1.10 创建目标板芯片型号
创建完成目标板芯片型号后，保存到默认路径文件夹中，如图1.11。

图1.11 保存目标板芯片型号
3）配置完成后，直接点Debug 进行仿真调试或者退出界面点击以下图标进
行仿真调试，操作如图1.12 所示

图1.1 2 仿真调试

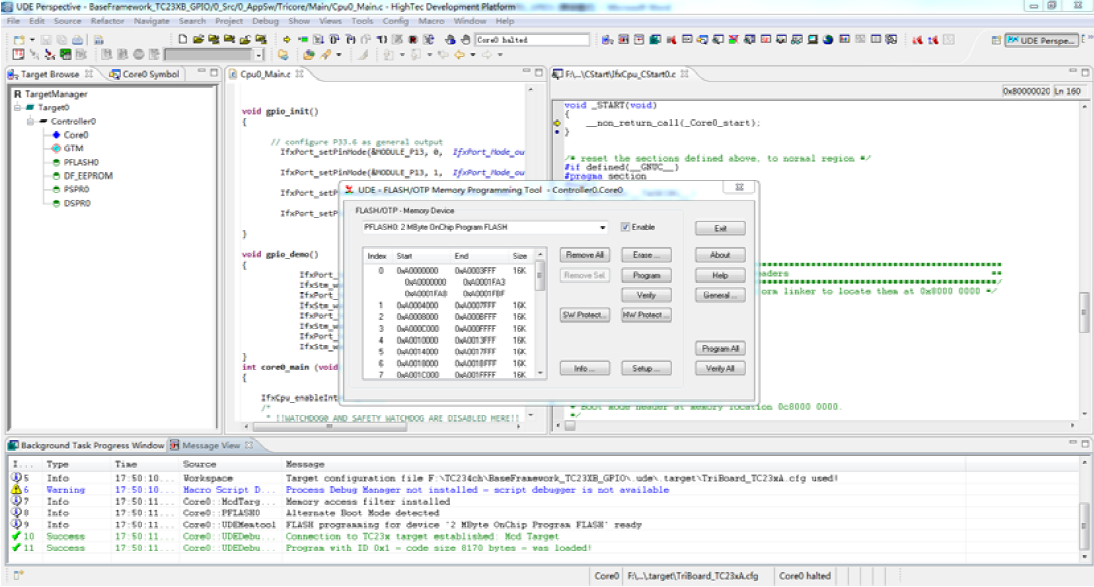

?进入仿真界面，首先会出现使用 UDE 自带的memtool 烧写程序，如图1.13
所示

1.13 仿真界面

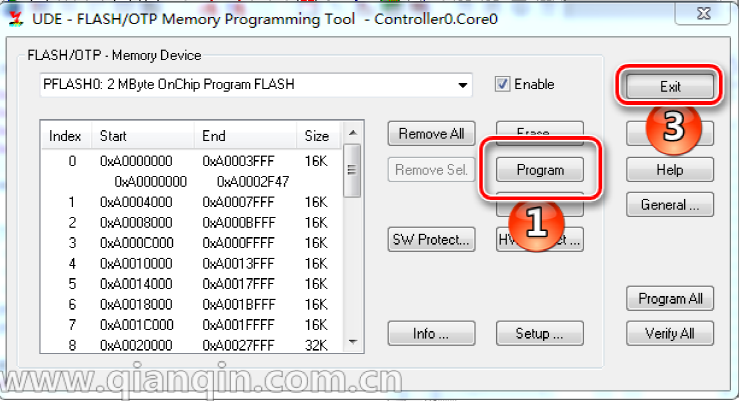

? 烧写程序，点击 Program 烧写程序，如图1.14 所示

图1.14 烧写界面
完成以上步骤后，进行代码调试。调试界面与代码编辑界面切换方法如图

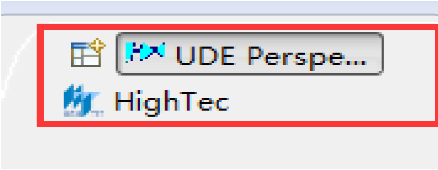

图1.15 窗口切换
? 实验结果
点击如图1.16 的图标，全速运行程序，可以看到KIT 板后面的LED 灯闪
亮
