【QT+HJ212】01:协议分析

前言

HJ/T212是由国家环保行业制定的数据传输标准协议。
目前广泛使用的是HJ/T212-2005和HJ/T212-2017通信协议。
通信方式包括RS232、RS485、GPRS、TCP/IP等。

学习资料

资料下载地址：https://download.csdn.net/download/qq_37373742/85747016
QT+HJ212专题学习地址

程序预览

程序支持HJ212-2017协议/HJ212-2005协议

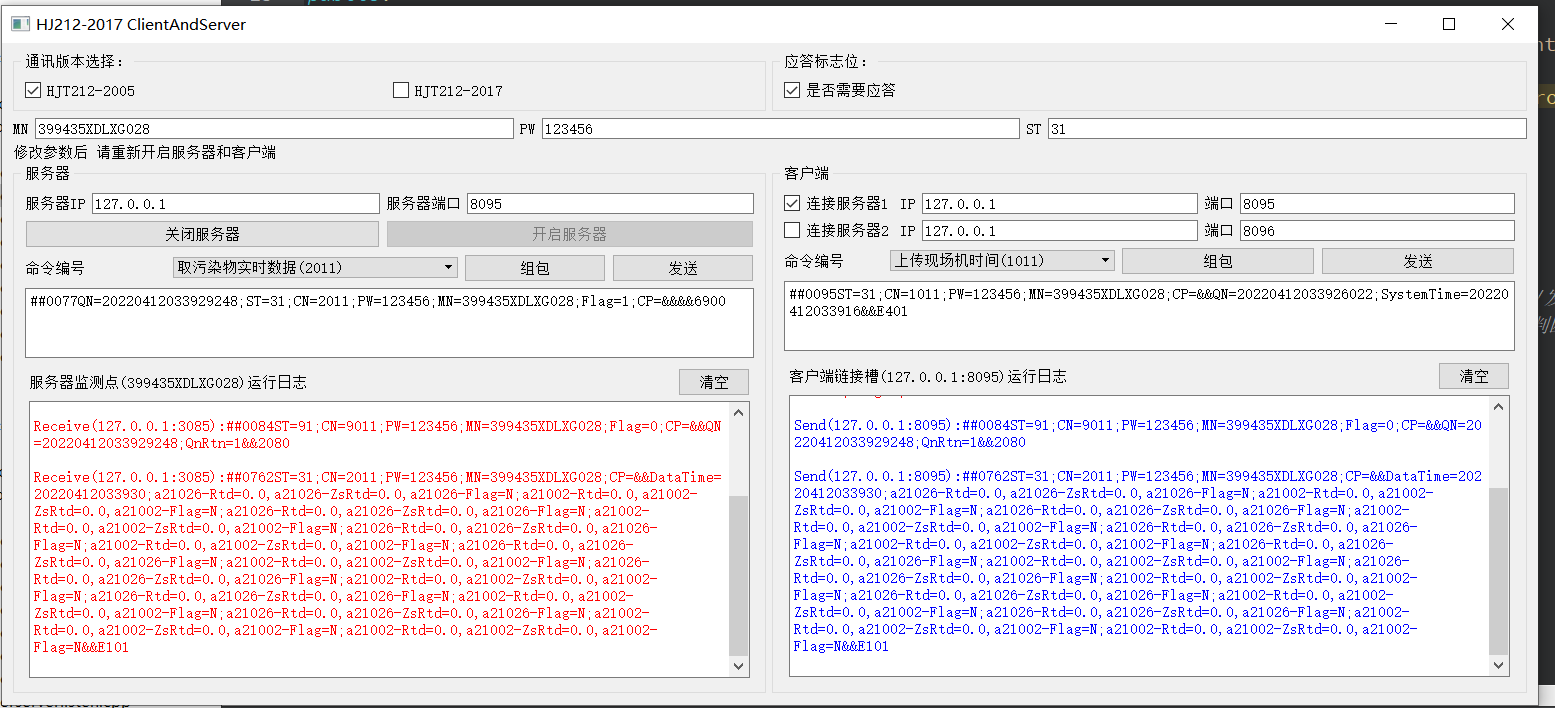

程序一：通过串口通讯方式实现上位机和现场机的数据交互，下图左边上位机右边是现场机

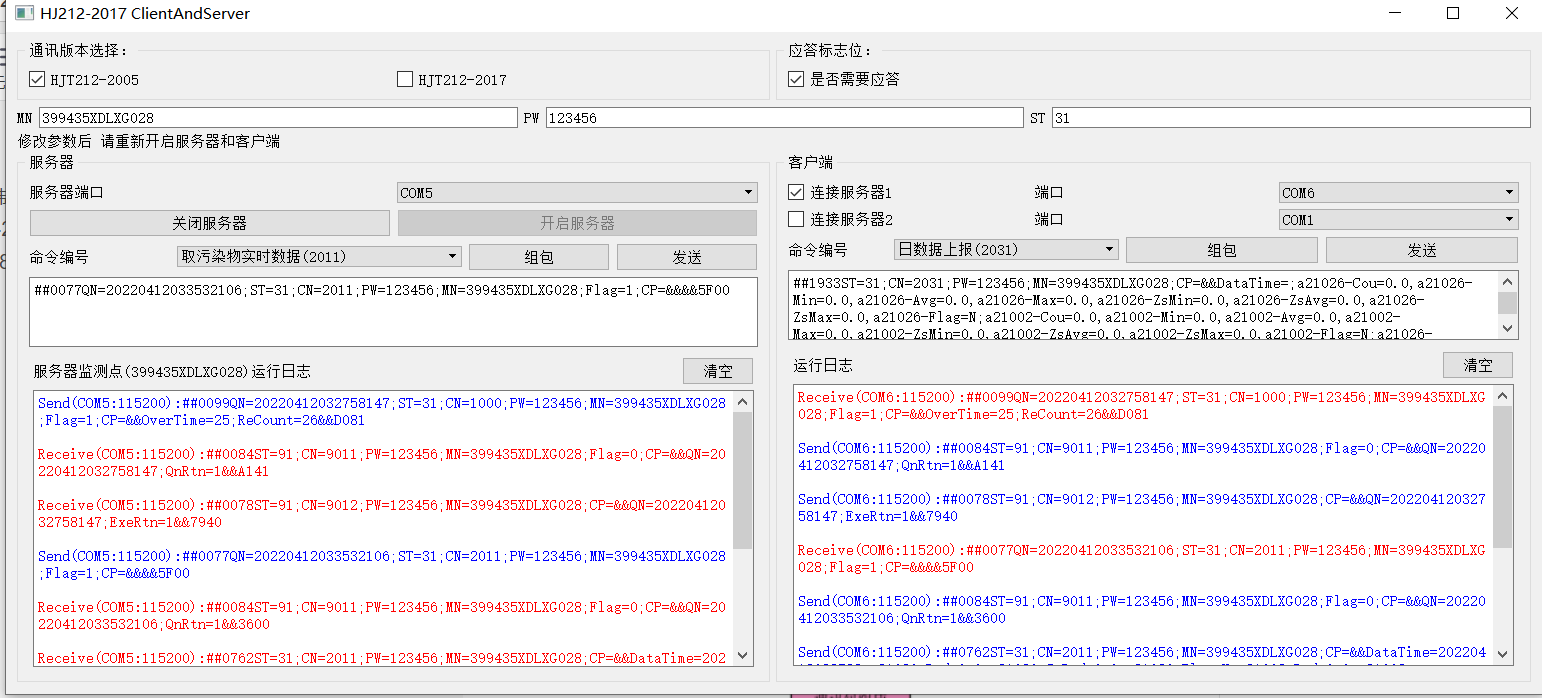

程序二：通过TCP通讯方式实现上位机和现场机的数据交互，下图左边上位机右边是现场机

学习笔记

数据传输标准

国标HJ/212-2005与2017通讯包组成相同，区别数据段有些差异。

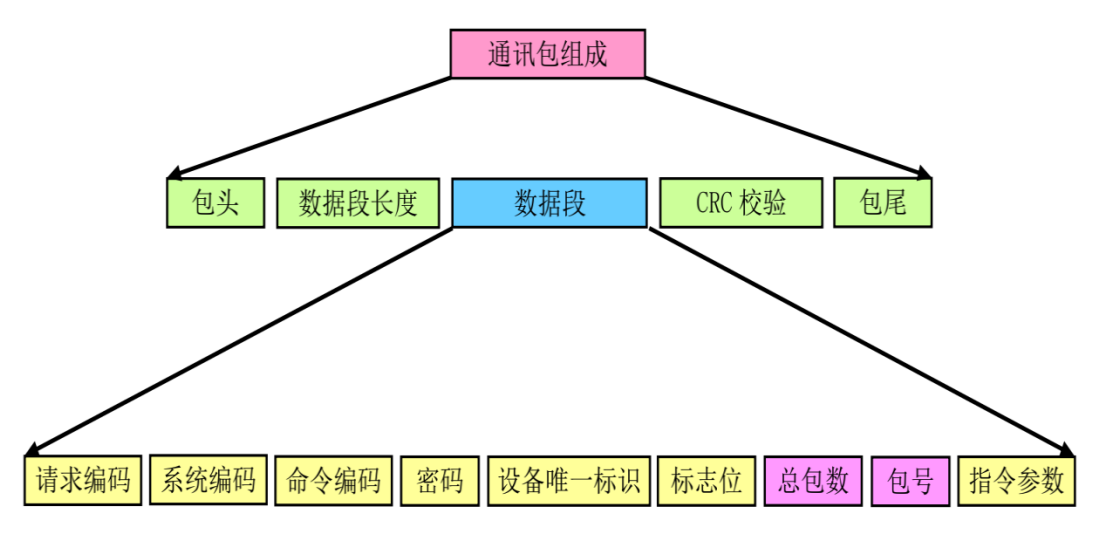

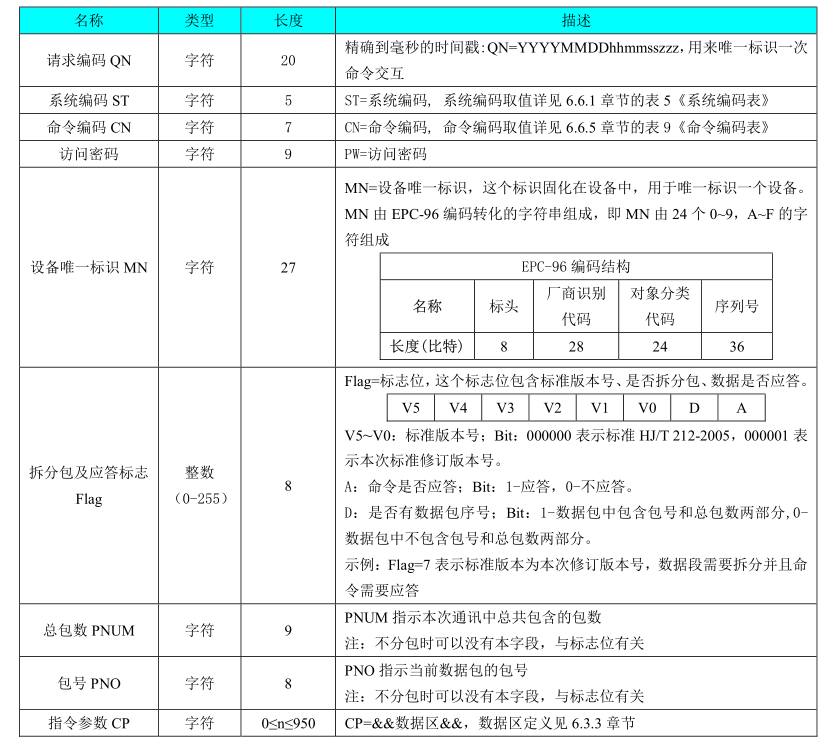

HJ212-2017数据段结构组成表HJ212-2005数据段结构组成表
2017与2005数据段的差别
1.Flag标志位 第三位不同
2.2017版本MN是27个字符、2005版本14个字符。

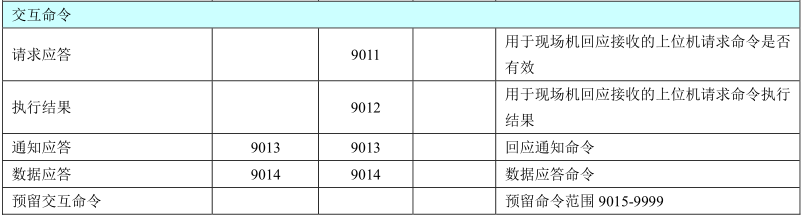

HJ212交互命令

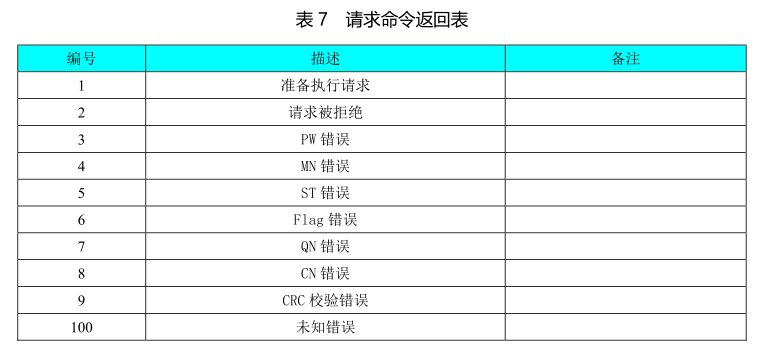

HJ212-2017的9011指令通过QnRtn返回应答结果对应的错误码

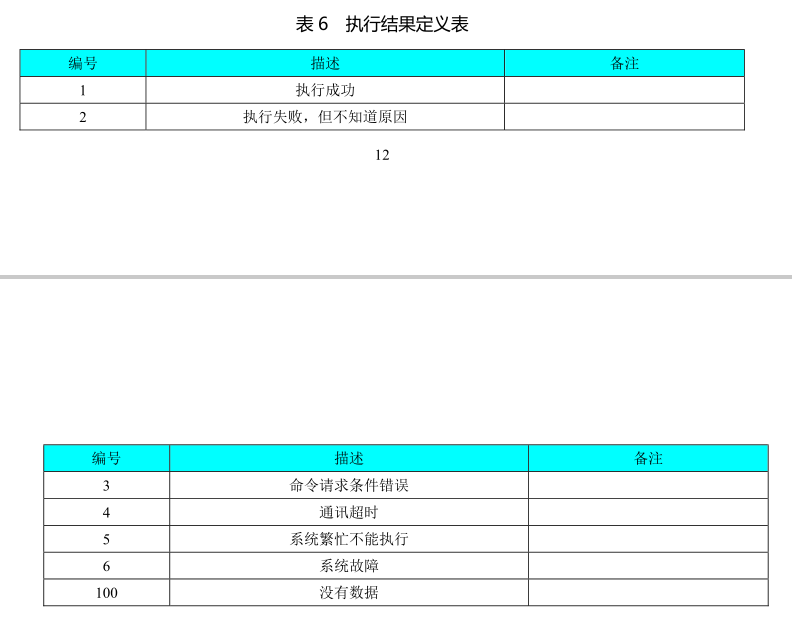

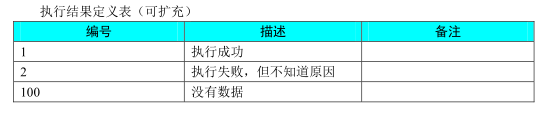

HJ212-2017的9012指令通过ExeRtn返回执行结果对应的错误码

HJ212-2017的9011指令通过QnRtn返回应答结果对应的错误码

HJ212-2017的9012指令通过ExeRtn返回执行结果对应的错误码

两种通讯流程

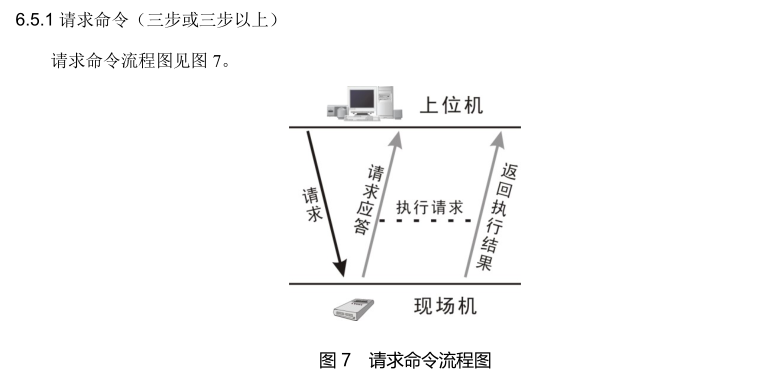

方式一：上位机主动请求
如2051上位机向下位机请求数据

方式二：下位机主动上发数据

如2051下位机主动上发数据
