概述

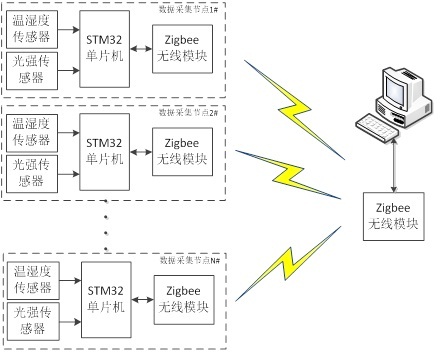

节点系统：
节点系统采用STM32F103单片机+温湿度传感器(DHT11DHT22)+光照强度传感器(TSL2561/BH1750)+无线模块（DL-LN33）。节点系统定时将数据采集并发给主机。
主机：
主机由计算机和无线模块组成。数据采集到计算机后，通过可视化软件显示并记录于数据库。如下图所示：

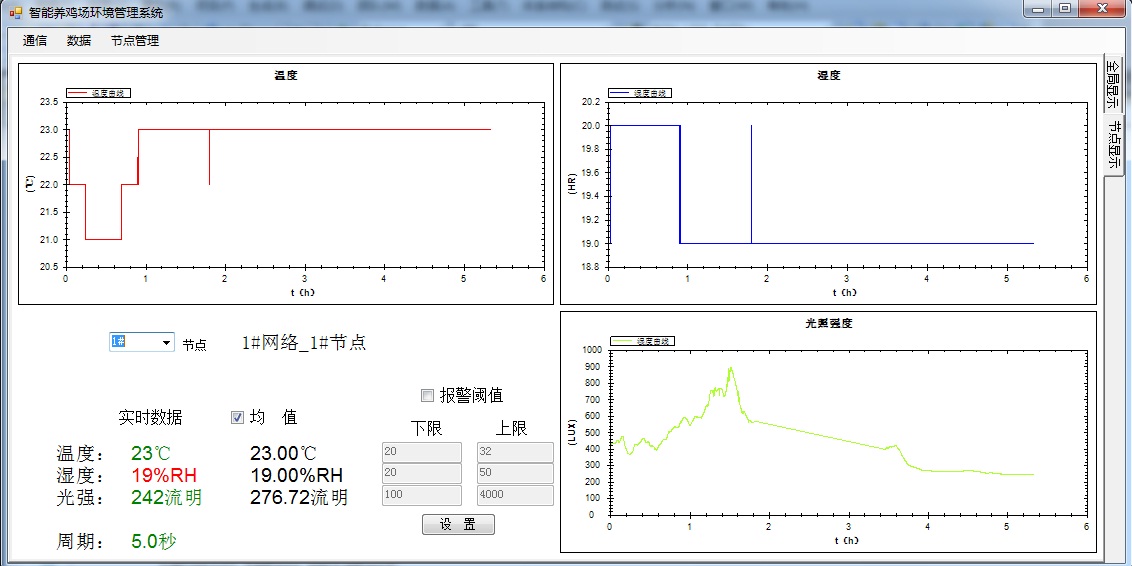

图2 可视化软件
可视化软件采用Visual Studio 2010开发。使用C#语言，windowsForm应用程序。软件主要涉及了串口通信，曲线图，sqlce数据库等。

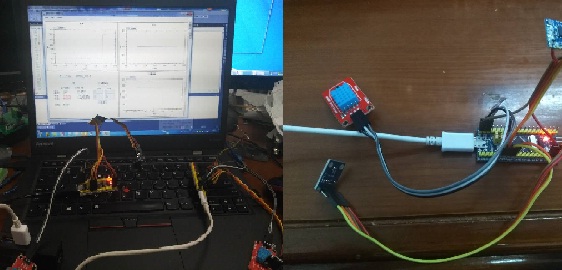

样机视图如下：
通信协议：
序号 | 定义 | 内容 | 说明 | 备注 |
0 | 0xFE | 帧头 |
|
|
1 | 0x0A | 包长 | 数据长+4=10 |
|
2 | 0x90 | 源端口号 |
|
|
3 | 0x91 | 目的端口号 |
|
|
4 | 0xXX | 远程地址L |
|
|
5 | 0xXX | 远程地址H |
|
|
6 | 0xXX | 温度数据 | 0~150，T=N-50; |
|
7 | 0xXX | 湿度数据 | 0~100 |
|
8、9 | 0xXXXX(H1,H2) | 光强0 | L=H1*250+H2,0<=H1,H2<=250 | 可见光+红外光 |
10、11 | 0xXXXX(H1,H2) | 光强1 | L=H1*250+H2,0<=H1,H2<=250 | 红外光 |
12 | 0xFF | 帧尾 |
|
|
本制作的程序源码已经上传到CSDN，感兴趣的朋友可以前往下载。
单片机节点：https://download.csdn.net/download/w267309080/10323022
主机节点：https://download.csdn.net/download/w267309080/10362725
