玩转OneNET物联网平台之MQTT服务① —— OneNetMqtt全方位调试

1.MQTT简介

    MQTT协议是一个面向物联网应用的即时通信协议，使用TCP/IP提供网络连接，能够对负载内容实现消息屏蔽传输，开销小，可以有效降低网络流量。
    参考博主线上博文：玩转PubSubClient MQTT库

特点及功能

• 长连接协议（保持心跳，keepAlive）
• 终端数据点上报，支持的数据点类型包括

整型（int）
浮点数（float）
字符串（string）
JSON格式
二进制数据

• 平台消息下发
• 基于Topic的订阅、发布以及消息推送，可以实现设备间的消息单播以及组播

典型应用场景
    MQTT协议适用于设备和平台需要保持长连接的使用场景，MQTT特点在于可以实现设备间的消息单播以及组播，可以不依赖于其他服务（下发命令服务，推送服务等）实现让设备以应用服务器的方式对真实设备进行管理和控制。

读者所需知识储备：

• 玩转PubSubClient MQTT库
• 玩转OneNET物联网平台之简介

2.MQTT接入说明

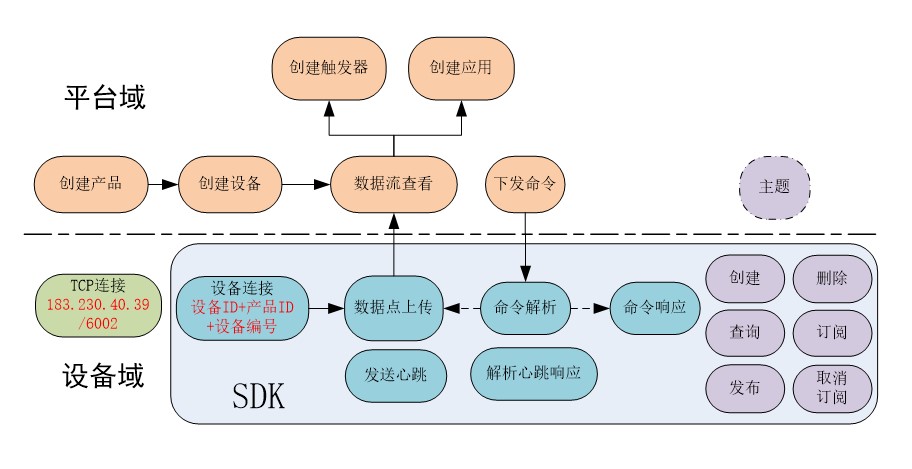

    接入流程分为：

• 平台域（也就是OneNet平台上的操作）
• 设备域（8266设备上的SDK，我们这里用PubSubClient）

    接入步骤如下：

2.1 Step1 —— 创建产品，选择接入协议

• 首先您需要在平台创建一个接入协议为MQTT的产品，查看产品创建
• 创建产品后，记录该产品的产品ID（ProductId）

2.2 Step2 —— 创建设备，记录设备ID等信息

创建设备有两种方式：

• 第一种 可以通过页面点击添加设备，输入设备名称和鉴权信息（即设备编号，在8266中我们可以使用 ESP+Mac地址的方式或者ESP+ChipId的方式），具体平台的资源模型可详情请查看第一章 资源模型，并记录下该设备编号（deviceId）.
• 第二种 可以通过调用创建设备API 实现设备的创建，输入设备的设备名、接入协议、鉴权信息以及MasterKey等信息，即可在平台上创建设备（博主比较喜欢这一种，也比较灵活）。

2.3 Step3 —— 建立设备与平台间的协议连接

• MQTT服务器地址域名为：mqtt.heclouds.com

    使用Step1和Step2中的参数作为登录参数，使用SDK中的对应接口组织MQTT连接报文，发送到平台，与平台建立MQTT连接

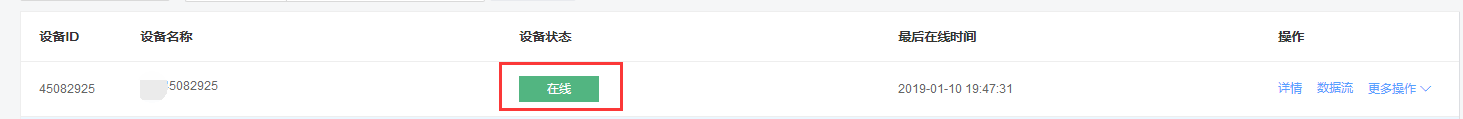

    若已经连接成功，在设备信息中会看到一个在线标记：

    对于初学者，博主建议先用OneNet提供的MQTT调试工具来试玩一下，已亲测可用。

2.4 Step4 —— 数据流创建，数据点上传

• 利用SDK中提供的接口函数，编写代码将数据上传到平台

2.5 Step5 —— 数据流展示，查看数据点

• 在OneNET上的设备管理下点击数据展示，进入数据展示页面，点击下拉菜单，查看近期上传的数据点；也可以选择时间区间来查看历史时间

3. MQTT API

    API根据用途做了几种分类，博主这里不重复，请参考 玩转OneNET物联网平台之简介

    当然，OneNet为了简单方便调试API，也给我们提供了调试界面，具体请参考

    博主在这里不会去讲解各个API的详细用法，请大家自行去查阅官方文档（查阅官方文档也是锻炼能力的一种）。

3.1 新增设备

• 具体参考 OneNet官方文档 - 新增设备
• 此方法比较重要，请仔细理解

3.2 注册设备

• 具体参考 OneNet官方文档 - 注册设备

3.3 更新设备信息

• 具体参考 OneNet官方文档 - 更新设备信息

3.4 查询设备详情

• 具体参考 OneNet官方文档 - 查询设备详情

3.5 批量查询设备信息

• 具体参考 OneNet官方文档 - 批量查询设备信息

3.6 批量查询设备状态

• 具体参考 OneNet官方文档 - 批量查询设备状态

3.7 删除设备

• 具体参考 OneNet官方文档 - 删除设备

3.8 新增数据流

• 具体参考 OneNet官方文档 - 新增数据流

3.9 更新数据流属性

• 具体参考 OneNet官方文档 - 更新数据流属性

3.10 查询数据流详情

• 具体参考 OneNet官方文档 - 查询数据流详情

3.11 批量查询数据流信息

• 具体参考 OneNet官方文档 - 批量查询数据流信息

3.12 删除数据流

• 具体参考 OneNet官方文档 - 删除数据流

3.13 查询设备历史数据

• 具体参考 OneNet官方文档 - 查询设备历史数据

3.14 批量查询设备最新数据

• 具体参考 OneNet官方文档 - 批量查询设备最新数据

3.15 新增数据点

• 具体参考 OneNet官方文档 - 新增数据点

3.16 上传文件

• 具体参考 OneNet官方文档 - 上传文件

3.17 获取文件

• 具体参考 OneNet官方文档 - 获取文件

3.18 发送命令

• 具体参考 OneNet官方文档 - 发送命令

3.19 查询命令状态

• 具体参考 OneNet官方文档 - 查询命令状态

3.20 查询命令响应

• 具体参考 OneNet官方文档 - 查询命令响应

3.21 查询设备历史命令

• 具体参考 OneNet官方文档 - 查询设备历史命令

3.22 新增触发器

• 具体参考 OneNet官方文档 - 新增触发器

3.23 更新触发器

• 具体参考 OneNet官方文档 - 更新触发器

3.24 查询触发器

• 具体参考 OneNet官方文档 - 查询触发器

3.25 删除触发器

• 具体参考 OneNet官方文档 - 删除触发器

3.26 新增apikey

• 具体参考 OneNet官方文档 - 新增apikey

3.27 更新apikey

• 具体参考 OneNet官方文档 - 更新apikey

3.28 查询apikey

• 具体参考 OneNet官方文档 - 查询apikey

3.29 删除apikey

• 具体参考 OneNet官方文档 - 删除apikey

3.30 发布消息

• 具体参考 OneNet官方文档 - 发布消息

3.31 查询订阅topic的设备

• 具体参考 OneNet官方文档 - 查询订阅topic的设备

3.32 查询设备订阅的topic

• 具体参考 OneNet官方文档 - 查询设备订阅的topic

3.33 查询产品的topic

• 具体参考 OneNet官方文档 - 查询产品的topic

4.设备端接入MQTT流程

前提：

• 读者已经了解MQTT协议
• 读者已经在OneNet上建立了Mqtt协议产品，比如博主这里建立了彩灯-MQTT项目

4.1 连接鉴权

    在 2.3 Step3 —— 建立设备与平台间的协议连接中说到，我们第一步就是和OneNet平台建立连接鉴权：

• 设备向平台发起 connect 请求.connect 中携带鉴权信息
• 平台拿到鉴权信息进行鉴权
• 鉴权通过后，如果 cleansession=0, 平台将会加载保存的设备的一些信息.如订阅列表； 如果 cleansession=1, 设备没有保存信息在平台，则不加载设备相关信息
• 返回鉴权结果 ConnAck 报文

4.2 消息发布

4.2.1 数据点上报协议说明

    设备使用publish报文来上传数据点， 报文格式如下：

• VariableHeader

字段	Field名称	说明	格式
Field1	TopicName=”$dp”	$dp为系统上传数据点的指令	2字节字串长度 + utf8字串

• Payload

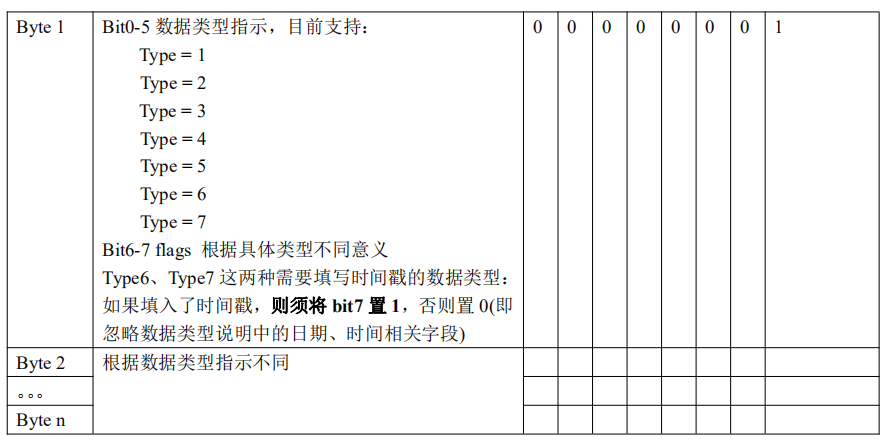

  Payload包含真正的数据点内容,支持的格式如下：

数据类型 1(type == 1)格式说明：

数据类型 2(type == 2)格式说明：

数据类型 3(type == 3)格式说明：

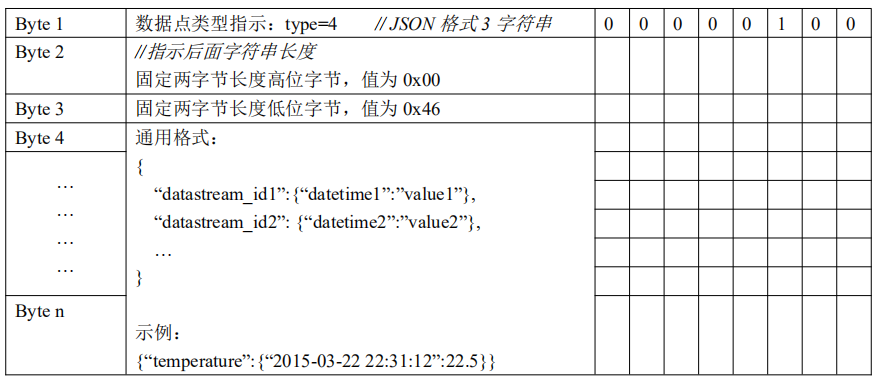

数据类型 4(type ==4)格式说明：

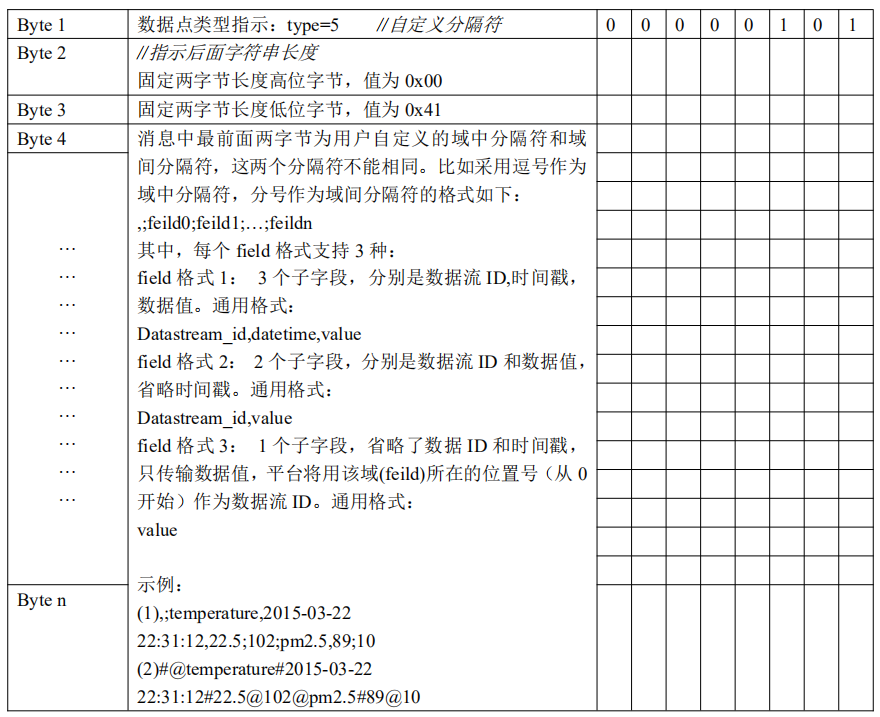

数据类型 5(type ==5)格式说明：

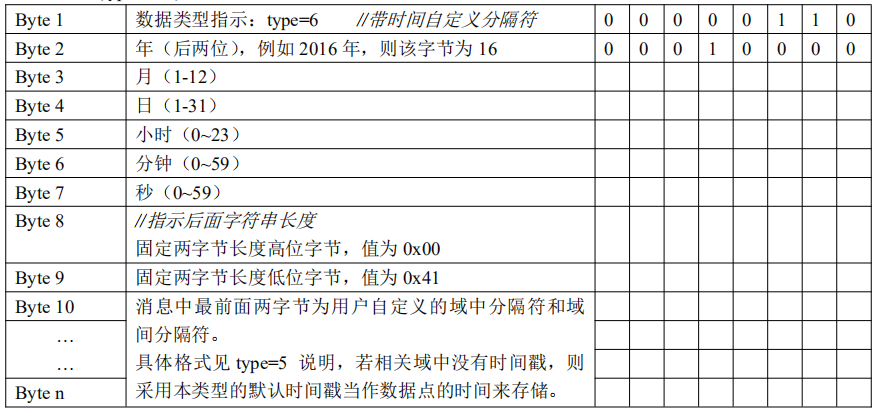

数据类型 6(type ==6)格式说明：

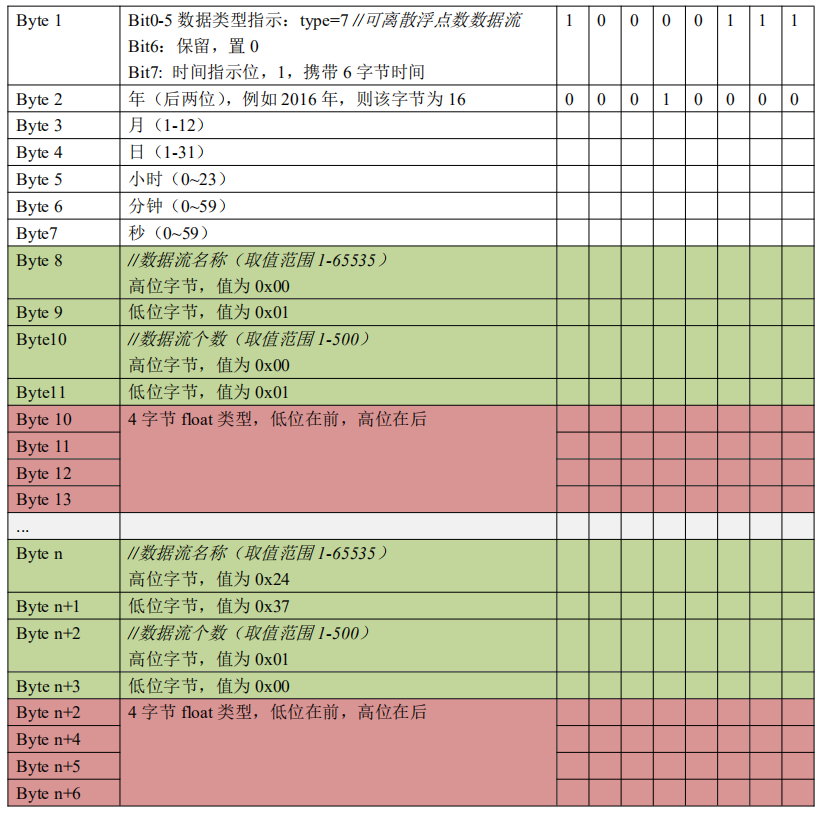

数据类型 7(type == 7)格式说明：（每次最多 500 个数据流的浮点数）:

4.2.2 数据点上报 —— 质量等级Qos0(Client->Server)

• 设备发布 Qos0 消息(上报数据点)
• 平台收到上报数据点后保存起来.

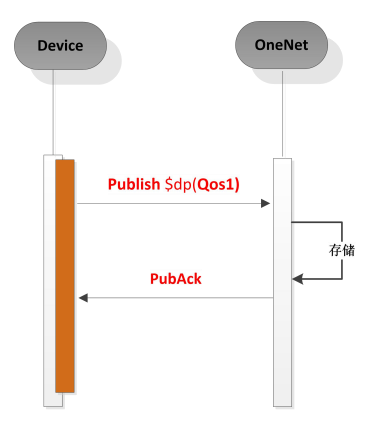

4.2.3 数据点上报 —— 质量等级Qos1(Client->Server)

• 设备发布 Qos1 消息(上报数据点)
• 平台收到上报数据点后保存起来.
• 平台给设备回复相应的 PubAck报文

4.2.4 数据点上报 —— 质量等级Qos2(Client->Server)

• 设备发布 Qos2 消息(上报数据点)
• 平台收到上报数据点后保存起来
• 平台给设备回复相应的 PubRec 报文
• 设备需回复平台 PubRel 报文，如超时不回平台则会断开相应连接
• 平台给设备回复 PubComp 报文

注意：

• 数据点上报功能不支持 Retain 特性

4.2.5 下发平台命令协议说明

    平台使用publish 报文来下发平台指令， 报文格式如下：

FixHeader：

• 参考MQTT篇关于固定头的说明

VariableHeader：

字段	Field名称	说明	格式
Field1	TopicName=”$creq/cmduuid”	$creq 为系统下发Cmd 的指令，cmduuid 为该条指令的uuid	2 字节字串长度+ utf8 字串

Payload:

• Payload 包含真正的指令内容

注意点：

• 因为这里的cmduuid为某条指令的uuid，所以我们可以考虑正则表达式的topic

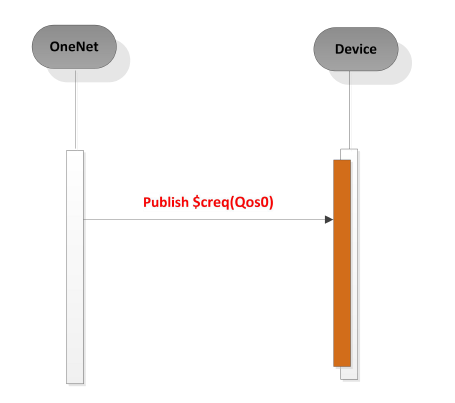

4.2.6 下发平台命令 —— 质量等级Qos0(Server->Client)

• 平台向设备发送topic 为$creq 的消息(该topic 为平台命令).
  设备收到topic 为$creq 的topic 时，需将其作为平台下发的指令来处理.

注意：

• 目前命令下发以Qos0 级别进行推送

4.2.7 命令回复协议说明

    平台使用publish 报文来回复平台指令， 报文格式如下：

FixHeader：

• 参考MQTT篇关于固定头的说明

VariableHeader：
字段 | Field名称 | 说明 | 格式
---|---|---|---
Field1 | TopicName=”$crsp/cmduuid” | $crsp为系统处理设备回复cmd 的指令，cmduuid 为该条指令的uuid | 2 字节字串长度+ utf8 字串

Payload:

• Payload 包含真正的指令内容

注意点：

• 因为这里的cmduuid为某条指令的uuid，所以我们可以考虑正则表达式的topic

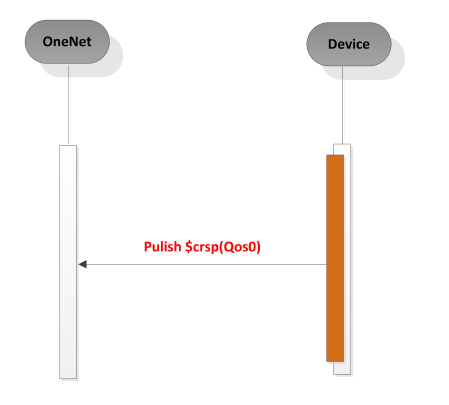

4.2.8 命令回复 —— 质量等级Qos0(Client->Server)

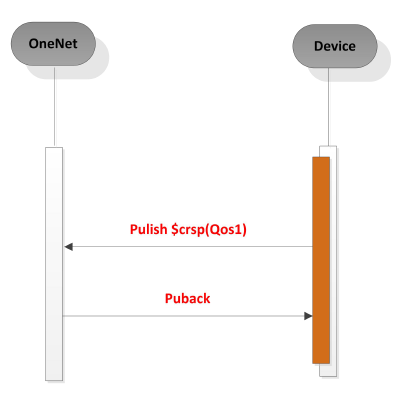

4.2.9 命令回复 —— 质量等级Qos1(Client<-> Server)

• 如果设备回复响应时以Qos1 回复，则平台需要给设备回复一个Puback 报文

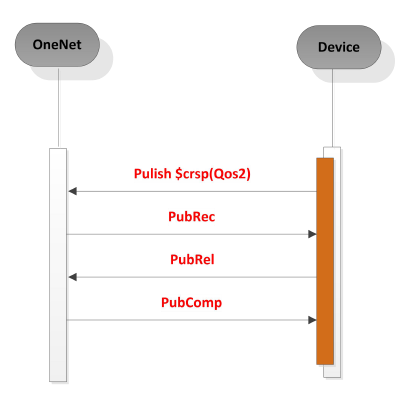

4.2.10 命令回复 —— 质量等级Qos2(Client<-> Server)

如果设备回复响应时以Qos2 回复，则:

• 1.平台需回复设备一个PubRec 报文
• 2.设备在收到PubRec 后需向平台回复PubRel 报文
• 3.平台收到PubRel 报文后，向设备回复PubComp 报文

4.3 创建Topic

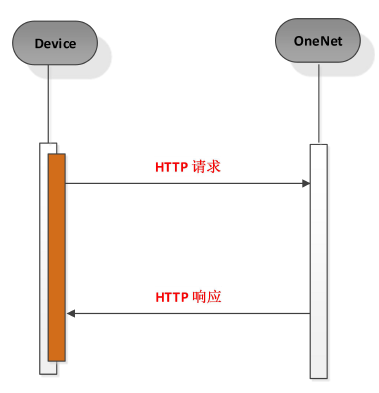

• 设备通过发送HTTP 请求进行topic 的创建操作.
• 平台收到请求后创建topic 并返回结果.

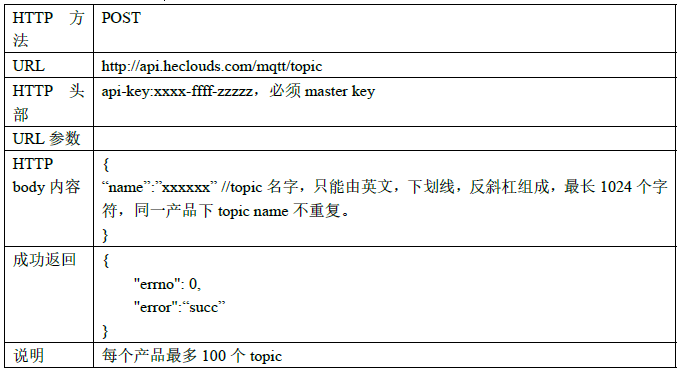

请求及响应定义如下：

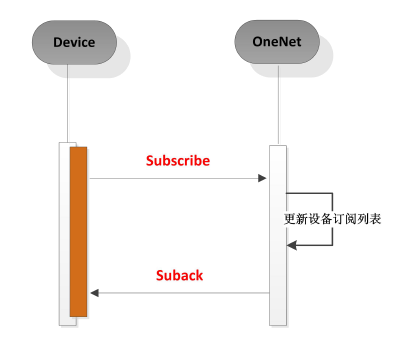

4.4 订阅

• 设备发起订阅请求报文
• 平台收到请求后更新topic 列表
• 平台给设备回复SubAck报文

注意：

• subscribe 的request qos 级别可以为0、1、2

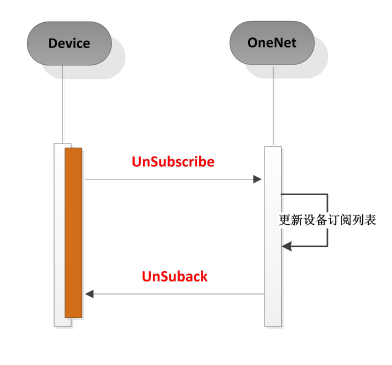

4.5 取消订阅

• 设备发起取消订阅请求
• 平台收到请求后更新topic 列表
• 平台给设备回复UnSubAck

4.6 推送设备Topic

4.6.1 Publish 报文推送协议说明

FixHeader：

• 参考MQTT篇关于固定头的说明

VariableHeader：
字段 | Field名称 | 说明 | 格式
---|---|---|---
Field1 | TopicName | 填写设备订阅的topic | 2 字节字串长度+ utf8 字串

Payload:

• Payload 为设备自定义内容

4.6.2 Publish 报文推送 —— 质量等级Qos0

• 设备发起推送topic 请求(以Qos0 级别)
• 平台收到请求后,将topic 以Qos0 级别推送到相关订阅设备(支持离线设备推送)
• 平台不返回PubAck 或PubRec 等报文

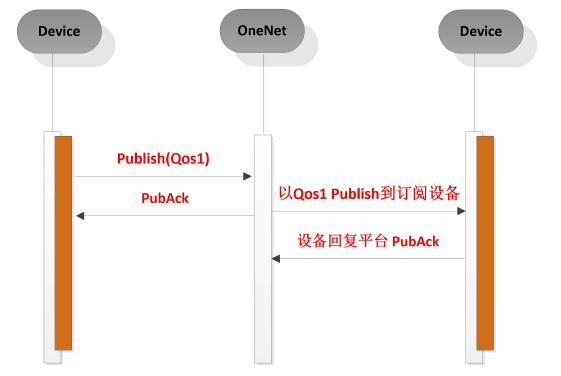

4.6.3 Publish 报文推送 —— 质量等级Qos1

• 设备发起推送topic 请求(以Qos1 级别)
• 平台收到请求后,将topic 以Qos1 级别推送到相关订阅设备(支持离线设备推送)
• 平台返回PubAck 报文

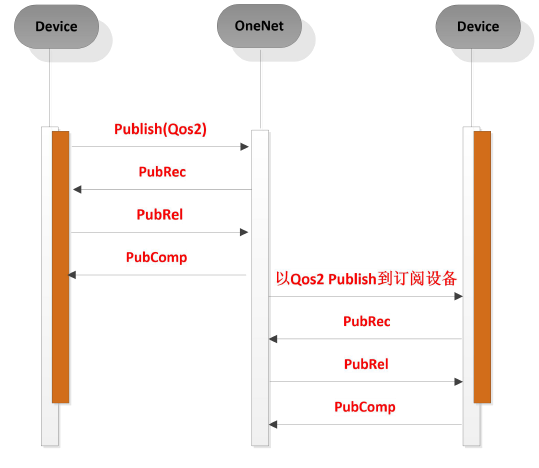

4.6.4 Publish 报文推送 —— 质量等级Qos2

• 设备发起推送topic 请求(以Qos2 级别)
• 平台收到请求后,回复PubRec 报文
• 设备收到PubRec 后需回复PubRel 报文(如超时不回复,平台会断开与设备的连接)
• 平台收到PubRel 报文后,回复PubComp 给设备
• 平台在回复PubComp 后会以Qos2 级别推送到相关订阅设备(支持离线设备推送)
• 设备需回复PubRec 报文(如超时不回复,平台会断开与设备的连接)
• 平台发送PubRel 报文给设备
• 设备需回复PubComp(发布完成)

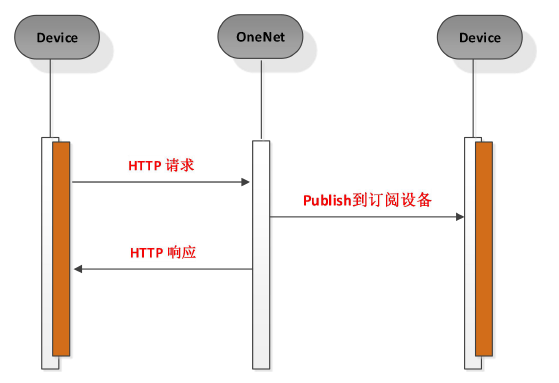

4.6.5 HTTP 请求推送

• 设备以HTTP 的方式发起推送topic 请求
• 平台收到请求后,将topic 推送到相关订阅设备.(目前只支持在线推送)
• 平台返回推送结果

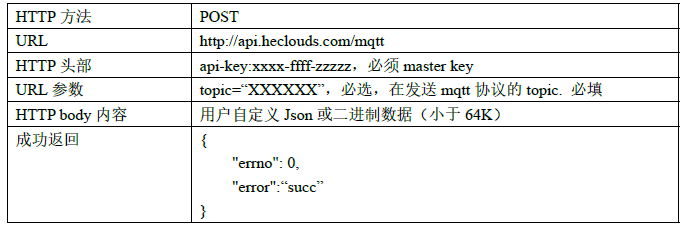

请求及响应定义如下：

4.7 离线Topic

    普通推送（上面的推送设备Topic）只针对在线设备进行topic消息的推送，离线设备不会收到订阅的topic 的消息。

    离线Topic则会将该消息推送给在线以及离线设备。

注意点：

• 如果设备在上线时设置了clean session flag，服务端会删除其订阅的topic 及相关的离线topic 消息。
• 如果设备没有设置clean session flag，如果有与该设备相关的离线topic 消息，则在鉴权成功后将离线消息
  推送给设备。
• 遗嘱消息(will msg)只会推送给订阅了该will topic 的在线的设备，离线设备不会收到。
• 离线消息的有效期默认为2 天(暂不支持用户设定有效期)，服务器只会推送在2 天内的最近10 条消息。

4.8 数据点订阅

含义：

• 同一产品下的设备可以订阅其他设备的数据点，订阅的topic 格式为：/deviceid/数据流名称。即
  被关注的设备在上传了该数据流名称的数据点后，订阅了该topic 的其他设备都会收到上传的数据点。

例子：

• A、B 设备的deviceid 分别为9277、9278。
• A 设备订阅了名为/9278/9527 的topic(9278 为设备B 的id，9527 为B 设备上传的数据流名称)。
• B 设备上传了名为9527 的数据流(数据点为11; 15;78…)。
• A 设备会收到多条(取决于设备B 上传的数据点的个数)推送的topic 名为/9278/9527 的publish 消息，消息的
  payload 中则包含设备B 上传的数据点。

注意点：

• 目前支持订阅的数据点的类型为Type1~Type7

5.常见问题

5.1 MQTT连接鉴权时,Payload中ClientIdentifier;UserName;UserPassword分别填写什么？

• ClientIdentifier: 创建设备时得到的设备ID，为数字字串；
• UserName: 注册产品时，平台分配的产品ID，为数字字串；
• UserPassword: 为设备的鉴权信息（即唯一设备编号，SN），或者为apiKey，为字符串。

5.2 MQTT需要在连接鉴权通过后才能发送其它报文吗？

• 是的，MQTT协议必须在鉴权通过后(收到ConnAck后)，才能发送后续报文进行交互，不然服务器会直接丢弃报文。

5.3 MQTT可以订阅Topic有什么限制？

• OneNET不支持订阅$开头的系统Topic。

5.4 如何利用MQTT协议上传数据到云平台？

• 设备完成连接鉴权之后，将数据按照一定的格式（见协议文档说明）打包，将数据发布到$dp系统Topic上即可。

5.5 订阅之前是否需要创建Topic？

• 设备在执行订阅时，OneNET会自动判断该Topic是否存在，若不存在则自动创建该Topic。

5.6 设备可否通过订阅的方式，获取其他设备的数据流信息？

• 可以，可以通过订阅 /device_id/数据流名 的方式，及时获取到某设备最新的数据点信息。

5.7 设备发布消息(Publish)有什么限制？？

• 发布消息只能在同一产品ID下进行，不能进行跨产品间的Publish消息推送。

6. 新手手把手感受OneNet MQTT案例

    博主这里认为大家已经注册了OneNet账号。接下来请按照下面步骤进行：

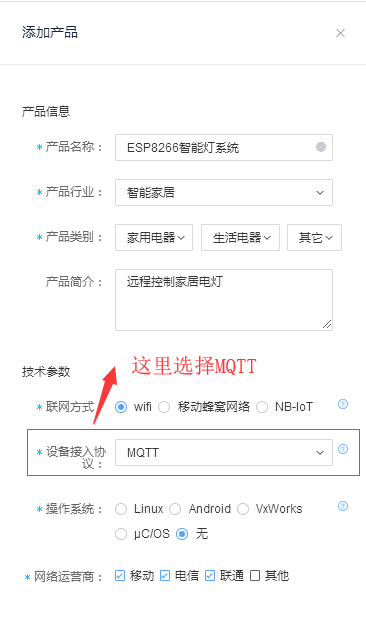

6.1 创建 ESP8266智能灯系统 产品（MQTT协议）

注意点：

• 务必选择MQTT协议

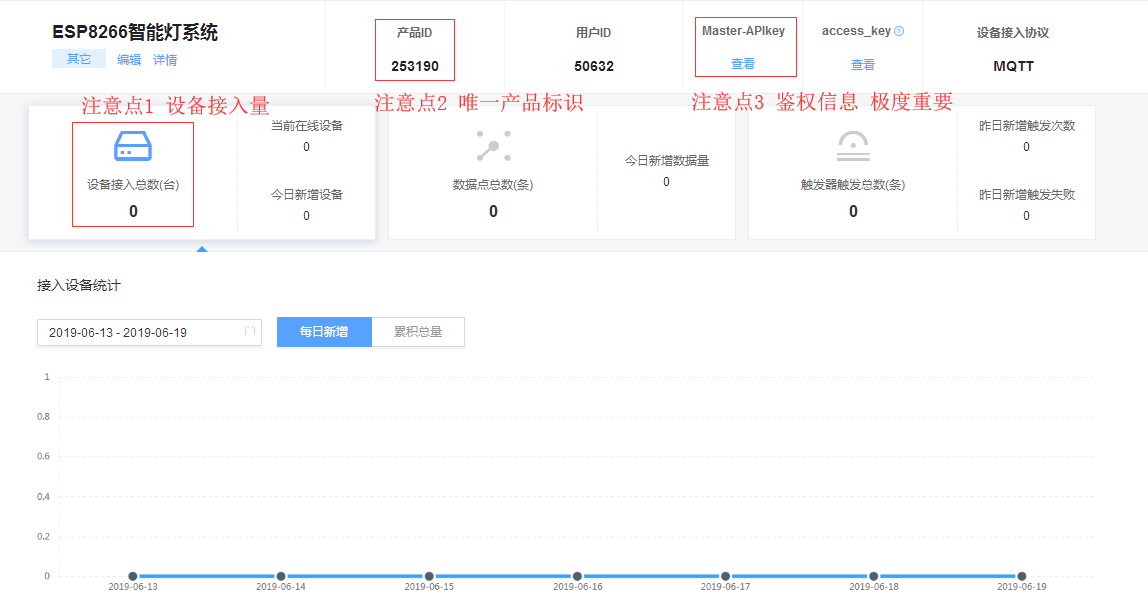

    创建完毕后，我们点击查看具体的产品信息：

注意点：

• 需要记录产品ID，其用来区分产品唯一标识符
• Master-APIkey，网络请求鉴权信息，接口调用需要带入

6.2 API调试创建 deviceA和deviceB两个设备

API接口定义：

• 参考官方文档 创建设备

操作步骤：

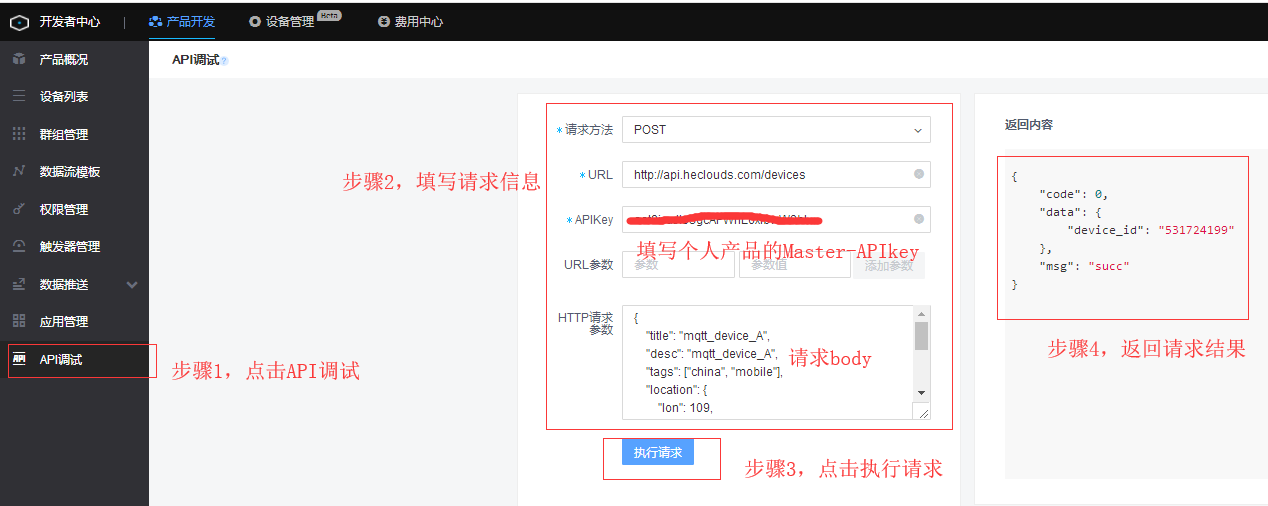

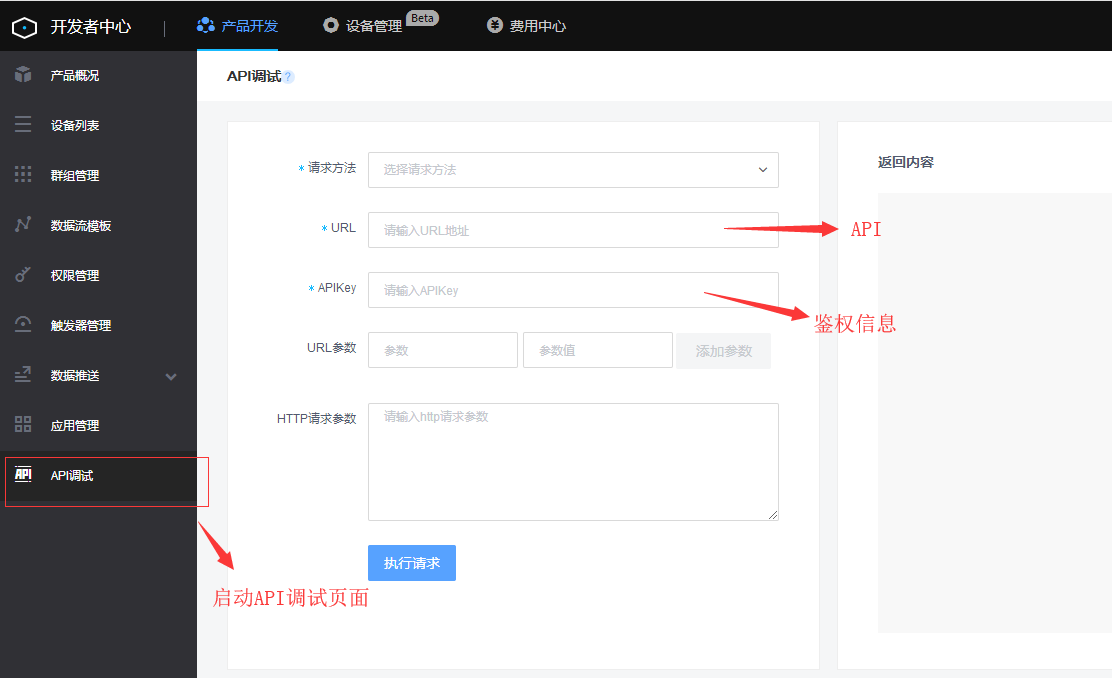

• 通过API调试工具创建deviceA

http body：

{
    "title": "mqtt_device_A",
    "desc": "mqtt_device_A",
    "tags": ["china", "mobile"],
    "location": {
        "lon": 109,
        "lat": 23.54
    },
    "auth_info": "mqtt_device_A",
    "other": {
        "version": "1.0.0",
        "manufacturer": "china mobile"
    }
}

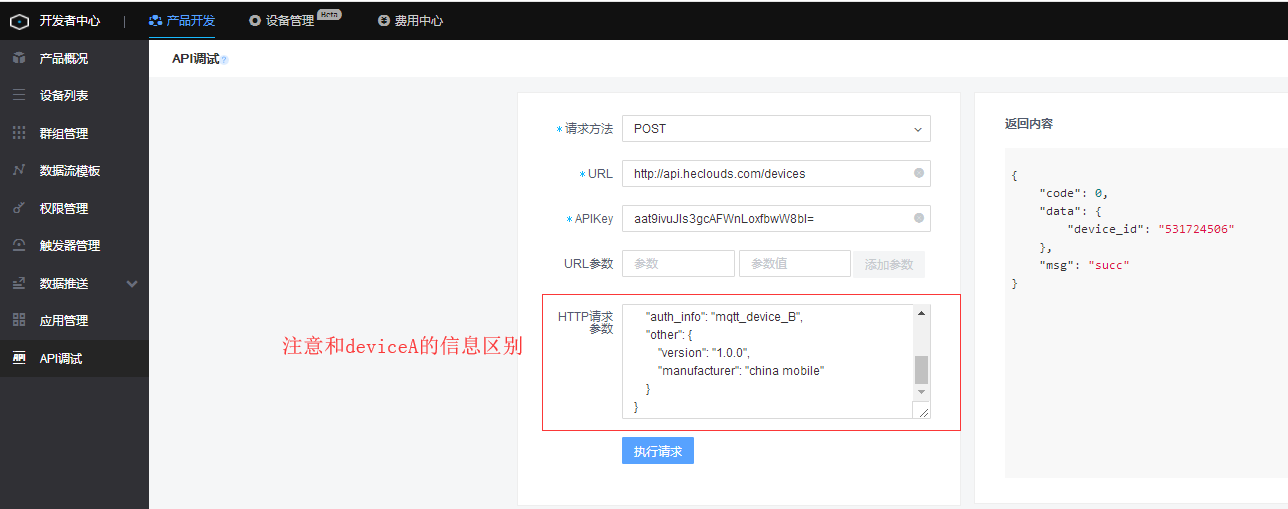

• 通过API调试工具创建deviceB

http body：

{
    "title": "mqtt_device_B",
    "desc": "mqtt_device_B",
    "tags": ["china", "mobile"],
    "location": {
        "lon": 109,
        "lat": 23.54
    },
    "auth_info": "mqtt_device_B",
    "other": {
        "version": "1.0.0",
        "manufacturer": "china mobile"
    }
}

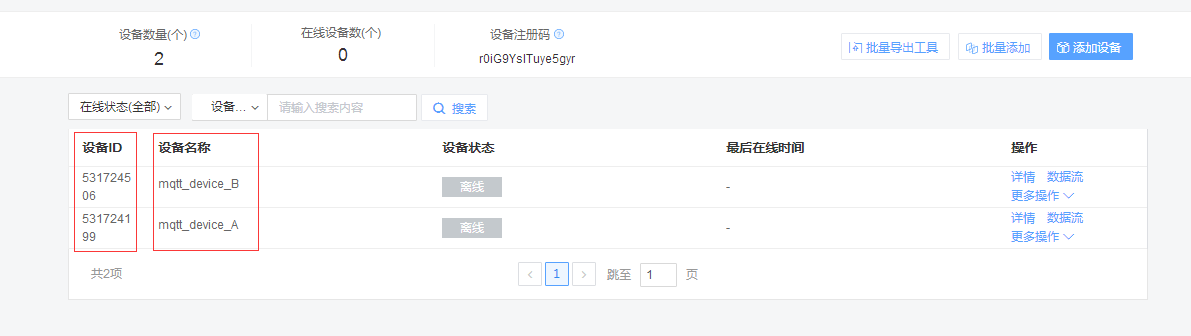

• 查看设备列表

6.3 官方工具调试deviceA和deviceB

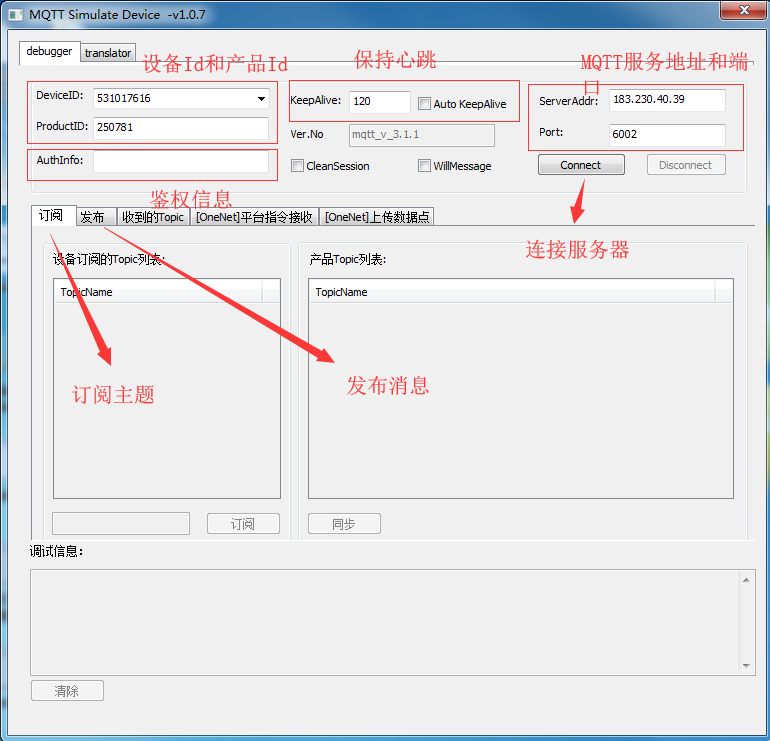

    读者请自行下载 MQTT-device 工具。下载完工具之后请复制出两份，一个工具代表deviceA，一个工具代表deviceB，我们模拟Mqtt操作。

6.3.1 配置deviceA

注意点：

• 重点关注博主标红的地方，DeviceID和ProductID、AuthInfo需要填写读者自身创建的
• 配置完毕连接服务器

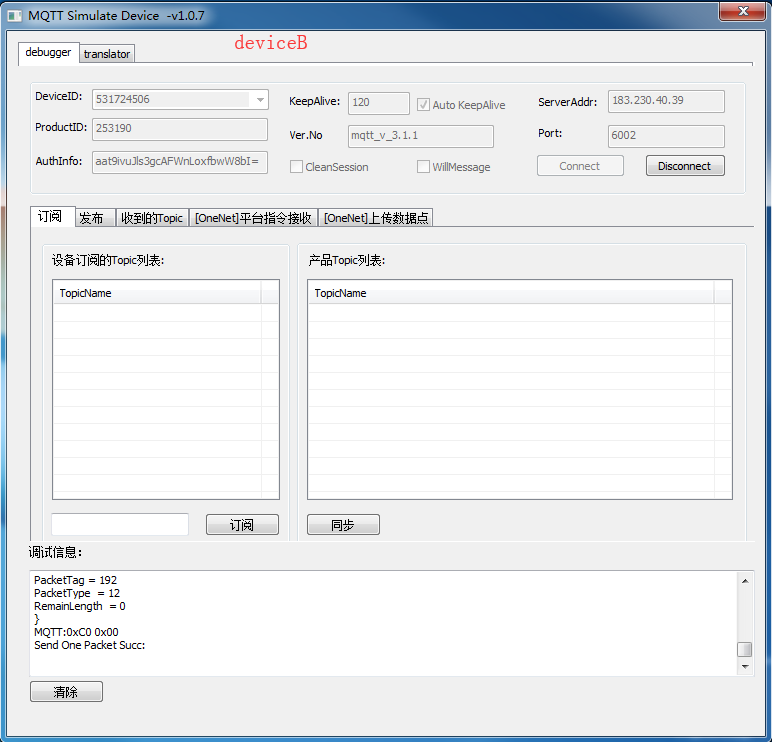

6.3.2 配置deviceB

注意点：

• 重点关注博主标红的地方，DeviceID和ProductID、AuthInfo需要填写读者自身创建的
• 配置完毕连接服务器

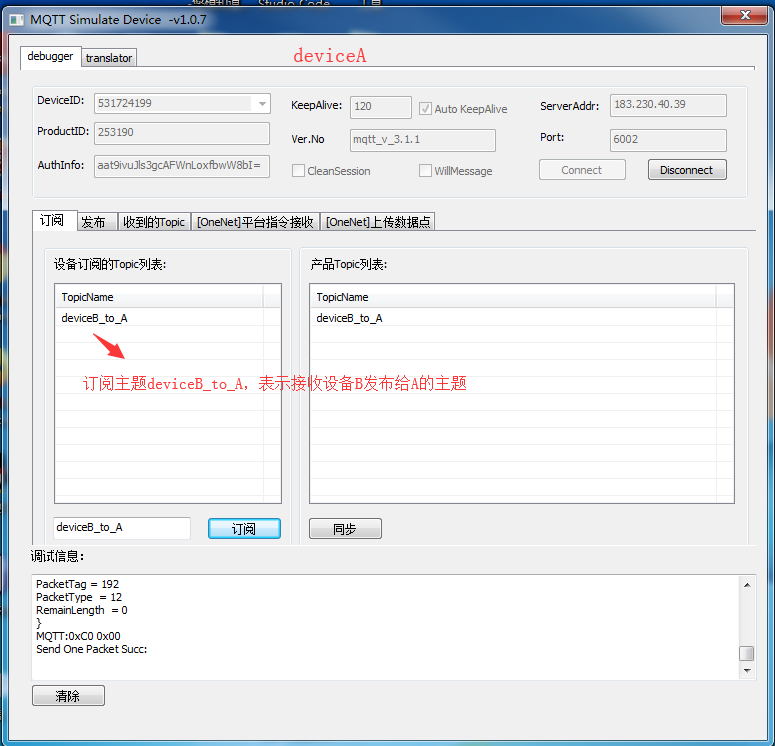

6.3.3 deviceA订阅主题“deviceB_to_A”

注意点：

• 主题名为“deviceB_to_A”

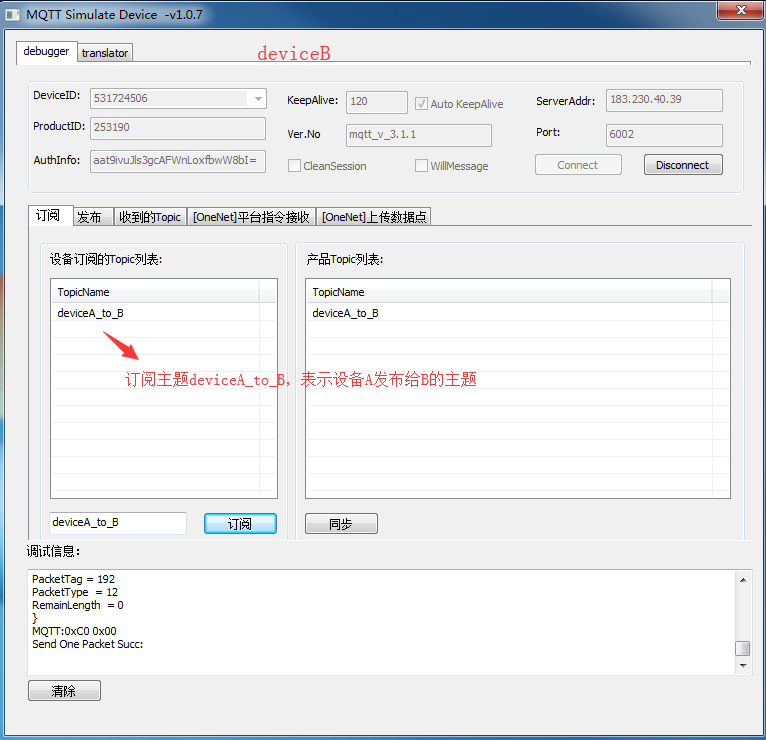

6.3.4 deviceB订阅主题“deviceA_to_B”

注意点：

• 主题名为“deviceA_to_B”

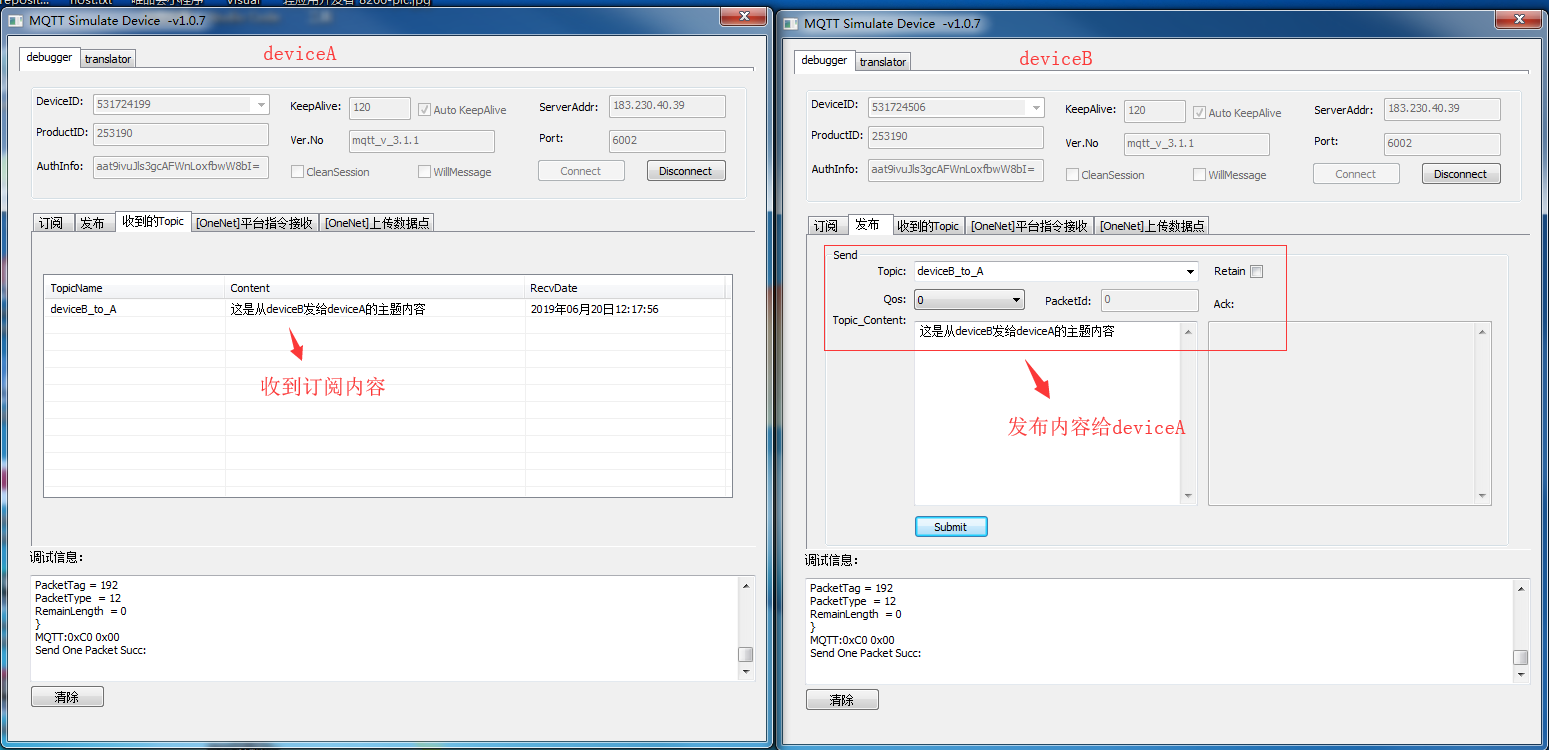

6.3.5 deviceB发布信息给deviceA

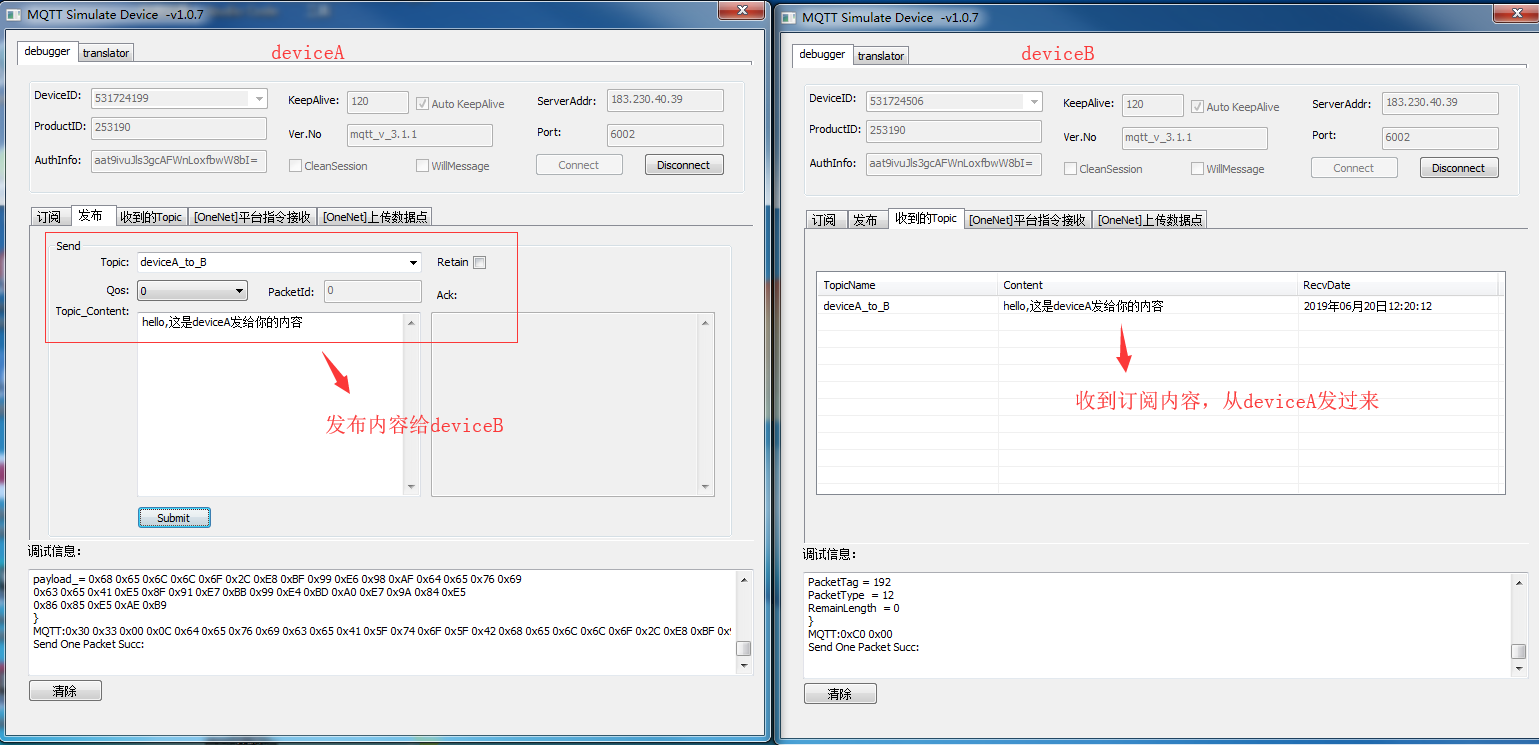

6.3.6 deviceA发布信息给deviceB

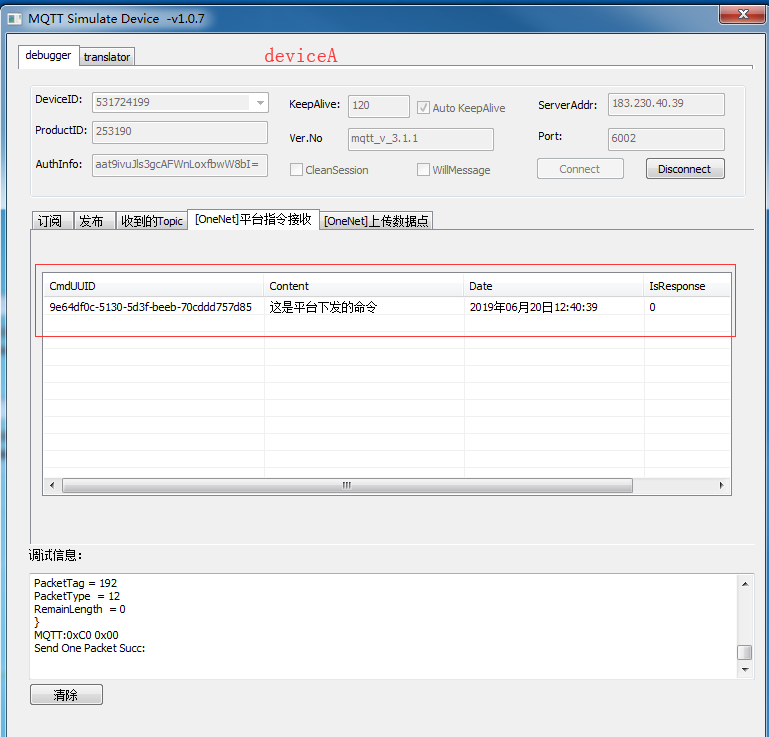

6.3.7 平台下发命令给deviceA

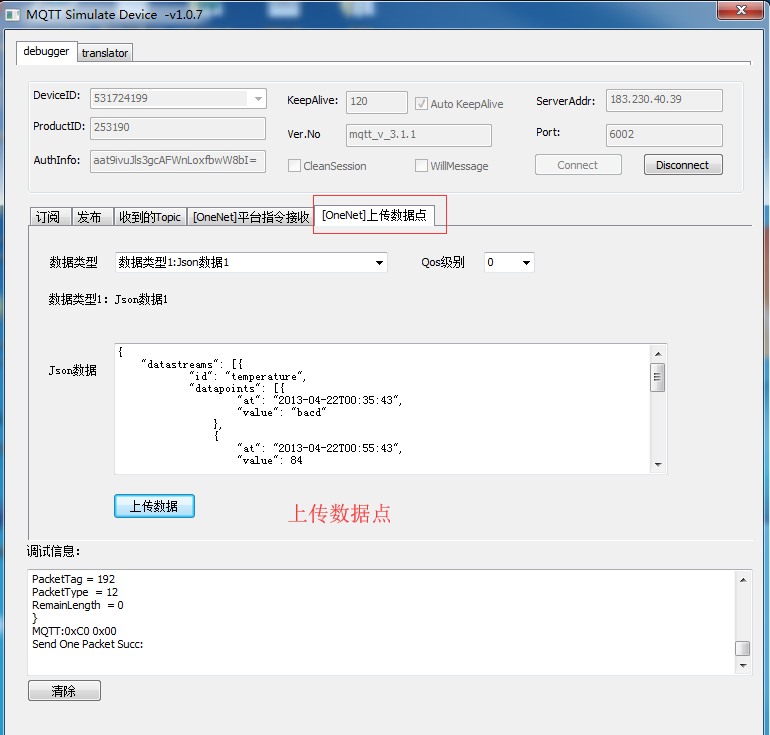

6.3.8 deviceA上传数据点到平台

7.总结

本篇作为OneNet Mqtt篇的开头篇，主要讲解了Mqtt的使用注意事项，并且在调试工具下模拟Mqtt的常用操作，请关注接下来的篇章。
