概述

一、上传

近期在做硬件编程方面的小学期实验课，采用的硬件是Microduino模块，编程语言风格和C差不多。这种硬件编程的优点是它的语言的灵活性、简单性，因为它把底层都封装了，但是正因为这种过度的封装，导致引入不同的库文件后就会有许多代码大幅度的改动，并且代码不够轻巧，我因为这些缺点在小学期的硬件编程上也算是吃了不少苦头。。。

当然对硬件编程吐槽归吐槽，还是要大赞可编程硬件，毕竟改改代码就能实现复杂的功能，同时省去了很多对于底层的理解，利于快速的创新开发！由于我在小学期期间内主要研究了Mcookie的WiFi模块的编程，所以对于WiFi模块和服务器端的交互这种较为复杂的功能实现也有些个人心得：

首先讲解下与移动方OneNet物联网平台的交互，在Microduino中已经有具体相关的示例，在示例代码中WiFi模块连上网络这些都是比较简单的，但其中上传数据这块较为复杂，不过比着葫芦画个瓢也能大致实现向OneNet发送自己想要发送的数据。现附上我的一段实现向OneNet上传数据的代码：

#include "ESP8266.h"

//CoreUSB UART Port: [Serial1] [D0,D1] 用于实现wifi串口通信

#if defined(__AVR_ATmega32U4__) //ATmega32U4---coreusb版本号

#define EspSerial Serial1

#define UARTSPEED 115200

#endif

#define SSID "CCMC" //无线网账号

/*Service Set Identifier的缩写，意思是：服务集标识。SSID技术可以将一个无线局域网分为几个需要不同身份验证的子网络，每一个子网络都需要独立的身份验证，只有通过身份验证的用户才可以进入相应的子网络，防止未被授权的用户进入本网络。*/

#define PASSWORD "qwertyuiop" //无线网密码

#define DEVICEID "*******"//设备ID号

#define HOST_NAME "api.heclouds.com" //网址？

#define HOST_PORT (80)//端口号

String apiKey = "**********";//产品API密钥

String jsonToSend;

String postString;

ESP8266 wifi(&EspSerial);

void setup()

{

Serial.begin(115200);//设置波特率为115200

while (!Serial);

ERR:

Serial.print("setupbeginrn");

wifi.setUart(UARTSPEED,DEFAULT_PATTERN);

EspSerial.begin(UARTSPEED);//设值波特率

delay(100);

if (wifi.joinAP(SSID,PASSWORD))//wifi验证账号密码

{

Serial.print(F("Join APsuccessrn"));

}

else

{

goto ERR;

}

Serial.print(F("setup endrn"));

}

void loop()

{

updateData();

while(true);

}

void updateData() //上传数据函数

{

if(wifi.createTCP(HOST_NAME, HOST_PORT)) //创建tcp连接

{

Serial.print(F("create tcp okrn"));

}

else

{

Serial.print(F("create tcp errrn"));

}

jsonToSend="{"a":10000}"; // "转义符--> "

postString ="POST/devices/"; //根据数据类型修改格式

postString +=DEVICEID; //设备ID号

postString +="/datapoints?type=3 HTTP/1.1";

postString +="rn";

postString +="api-key:";

postString += apiKey; //产品的API key值

postString +="rn";

postString +="Host:api.heclouds.comrn";

postString +="Connection:closern";

postString +="Content-Length:";

postString +=jsonToSend.length();

postString +="rn";

postString +=jsonToSend;

postString +="rn";

//Content-Length:23 后的换行符号一定要。{"shidu":22,"wendu":22}后的换行符可以不要，但尽量使用换行符，这是个习惯问题同时报头结尾还要有两个换行符

const char *postArray =postString.c_str(); //用指针指向数据

/*json 要求输入的是 char *类型。而如果你的是 string类型，那么需要通过

toCharArray()的函数进行转换，而不能使用c_str(),因为 c_str（）返回的是 const 类型*/

wifi.send((constuint8_t*)postArray, strlen(postArray)); //发送数据

Serial.println(F("Send Success!"));

postArray = NULL;

Serial.println(freeRam());

}

int freeRam() { //用于查询剩余的内存，使用wifi模块一定要保证剩余内存在600B以上

extern int __heap_start,*__brkval;

int v;

return (int) &v -(__brkval == 0 ? (int) &__heap_start :(int) __brkval);

}

在这里需要注明的是由于microduino引入的库文件可能不同，所以我的这一段代码不一定肯定可以跑通，我把它贴出，是为了分析向OneNet端发送数据的HTTP报头。当然，这个HTTP报头如果是自己分析，肯定不会容易，不过这段报头我也是借鉴microduino中关于OneNet使用的示例进行修改的。在此附上关于OneNet台的HTTP协议的汇总博客：http://open.iot.10086.cn/bbs/forum.php?mod=viewthread&tid=536&extra=page%3D2%26filter%3Dreply%26orderby%3Dreplies。

在我贴出的代码段中，有：

if(wifi.createTCP(HOST_NAME, HOST_PORT)) //创建tcp连接

{

Serial.print(F("createtcp okrn"));

}

可以看出WiFi模块首先和OneNET服务器端建立tcp连接，有关tcp协议的细节，可以自己找资料，或者看看《计算机网络》，里面讲解的很详细。在这里，建立tcp连接是之后WiFi模块与服务器之后交互的前提，tcp连接建立后，WIFI模块就可以经它的套接字向服务器端发送HTTP请求报文了。在我看来，WiFi模块的功能就像是浏览器/服务器模式中的浏览器的作用，只不过WiFi模块不像浏览器那般会对接收发送的HTTP报文进行封装，呈现出的是非常易懂的形式，它按照HTTP协议收发数据时都是纯粹的HTTP报文形式。在上面的代码段中，其HTTP请求报文实际上就是如下的格式：

POST/devices/*****/datapoints?type=3HTTP/1.1

api-key:****************

Host:api.heclouds.com

Connection:close

Content-Length:23

{“a”:10000}

注意这段报头的格式，其实都是OneNet的官方文档中的API封装好的，我们只需要按照这种形式调用即可。需要说明的是，在此处Http 1.1为长连接，该连接可以在一定时间内保持tcp连接打开，此举在某些情况下可以减少开销，但此处我出于测试，所以在HTTP请求报文末尾追加Connection:close，也就是表示WiFi模块和服务器端就只有一次报文的交互，当WiFi模块接收到服务器发回的HTTP响应报文后，此次tcp连接即断开。（之前调试程序时有tcp连接释放的代码段，但每次串口打印出的都是释放失败，后来仔细想想才发现是这块理解错误！）

到此，关于WiFi向OneNet平台上传数据部分已经解释完了，理解不深刻，有些分析不得当的地方也希望大家包容~在下一篇会讨论Microduino模块从OneNet平台接收数据。

二、接收数据

关于从OneNet端接收数据其中的工作机制其实和向OneNET上传数据的原理是一样的，所以对于工作机制的解说，我可能会很粗糙。先附上我写的一段从OneNET平台接收数据的代码：

#include "ESP8266.h"

//CoreUSB UART Port: [Serial1] [D0,D1] 用于实现wifi串口通信

#if defined(__AVR_ATmega32U4__)//ATmega32U4---coreusb版本号

#define EspSerial Serial1

#define UARTSPEED 115200

#endif

#define SSID "CCMC" //无线网账号

#define PASSWORD "qwertyuiop" //无线网密码

#define DEVICEID "*****"//设备ID号

#define HOST_NAME "api.heclouds.com" //网址？

#define HOST_PORT (80) //端口号

String apiKey = "***********"; //产品API密钥

char buf[10];

String jsonToSend;

String postString;

ESP8266wifi(&EspSerial);

void setup()

{

Serial.begin(115200);//设置波特率为115200

while (!Serial);

ERR:

Serial.print(F("setup beginrn"));

EspSerial.begin(UARTSPEED); //初始化

delay(100);

if (wifi.joinAP(SSID, PASSWORD))//wifi验证账号密码

{

Serial.print(F("Join APsuccessrn"));

}

else

{

goto ERR;

}

Serial.print(F("setup endrn"));

}

void loop()

{

uint8_t buffer[560] = {0};

if (wifi.createTCP(HOST_NAME, HOST_PORT)) //创建tcp连接

{

Serial.print(F("create tcpokrn"));

}

else

{

Serial.print(F("create tcperrrn"));

}

postString = "GET/devices/"; //根据数据类型修改格式

postString += DEVICEID; //设备ID号

postString +="/datapoints?datastream_id=a&limit=5 "; //数据流选择为a,且限制获取的数据数目为 5

postString += "HTTP/1.1";

postString += "rn";

postString += "api-key:";

postString += apiKey; //产品的API key值

postString += "rn";

postString +="Host:api.heclouds.comrn";

postString +="Connection:closernrn";

//此处connection:close在调试程序时，发现是断开了长连接，所以此后如果还有发送或接受数据，就需要再建立tcp长连接

const char *postArray =postString.c_str(); //用指针指向数据

/*json 要求输入的是char *类型。而如果你的是 string类型，那么需要通过toCharArray()的函数进行转换，而不能使用 c_str(),因为 c_str（）返回的是 const类型*/

wifi.send((const uint8_t*)postArray,strlen(postArray)); //发送数据

Serial.println(postArray);

Serial.println(F("Send Success!"));

postArray = NULL;

uint32_t len = wifi.recv(buffer,sizeof(buffer), 10000);//接受从WiFi回复的信息至数组 buffer中，注：10000--timeout，为设置的响应时间！并返回信息的长度

if (len > 0)

{

Serial.print("Received:[");

for (uint32_t i = 0; i < len; i++) {

Serial.print((char)buffer[i]);

}

Serial.print("]rn");

}

Serial.println(freeRam());

while(true);

}

int freeRam() { //用于查询剩余的内存，使用wifi模块一定要保证剩余内存在600B以上

extern int __heap_start, *__brkval;

int v;

return (int) &v - (__brkval == 0 ? (int)&__heap_start :(int) __brkval);

}

关于此段代码，可以发现和上一篇上传数据的代码段大部分一致，只不过修改了HTTP请求报文，同时WiFi模块接收了服务器发回的响应报文，获取了自己想要的数据。关于此段接收数据的HTTP报头，其格式如下：

GET/devices/***/datapoints?datastream_id=a&limit=5HTTP/1.1

api-key:*************

Host:api.heclouds.com

Connection:close

在此，关于从OneNET平台接收数据这一方面已经讲述完毕了，因为理论在上一篇已经讲解很详细了~ 在下一篇，会讲解在WiFi模块硬件编程方面的代码优化小技巧。

三、内存优化

在此前详细得解说了WiFi大致的工作原理，同时也附上了与OneNET交互的上传及下发的代码，不过那些都是修改后的代码，接下来我会讲解我的代码是如何一步一步优化的：

a. 用串口打印数据时，可以使用类似于Serial.print(F("setup beginrn"));这样的形式打印数据，其实就是在打印内容前加个F()形式的函数，具体工作原理我不是很清楚，只知道这样打印数据时会有效地优化内存。。。

b. 在原始案例中倘若调用WiFi模块，setup 内初始化过程中会调用了相当多的函数，我在看了底层函数后，发现其实很多代码是起着辅助调试作用，如果内存够的话这么玩是可以的，毕竟严谨，但是内存都不够了，也就不端着架子了。于是乎，我的WiFi模块的初始化代码是以下这么一段：

void setup()

{

Serial.begin(115200);//设置波特率为115200

while (!Serial);

ERR:

Serial.print(F("setup beginrn"));

EspSerial.begin(UARTSPEED); //初始化

delay(100);

if (wifi.joinAP(SSID, PASSWORD))//wifi验证账号密码

{

Serial.print(F("Join APsuccessrn"));

}

else

{

goto ERR;

//Serial.print(F("Join APfailurern"));

}

Serial.print(F("setup endrn"));

}

可以看到，这里的代码量有大幅度的减少，函数也砍了大半，不过缺点是初始化的过程中可能就看不到具体的调试信息了。同时我对ERR 以及 goto ERR部分有进行标红，这可以用于如果第一次初始化WiFi因为网络不好没有成功连接，可重复尝试连接

c. 在 loop中，案例里有提到这段代码：uint8_tbuffer[1024] = {0};，这里初始化了一个很耗内存的数组用于接收从服务器端返还的数据，当然如果是大佬的话，应该会注意修改这一部分。不过我当时太蠢，没敢改这个部分。这里这个数组的大小由返还的http响应报文数据大小决定，原则上，只要HTTP响应报文数据没有接漏，都说明数组的大小是没问题的。

d. postString +="Connection:closernrn”;这段代码案例中貌似就是这么写的，不过需要提及的是，此处connection:close 我感觉是优化到了内存。因为http1.1协议应该是长连接，所以默认是connection:keep-alive的，之所以把connection改为关闭，可能是这次loop中不需要再和服务器建立tcp连接，开着也没必要了。当然如果你想在一个loop中多次和服务器接发数据进行交互，可以改为connection:keep-alive，在最后一个接发中再改为close 就ok了，这样的话还有一个好处就是，省去了释放tcp连接的那块函数，因为你在发送后已经断开了连接。

e. 最后附上一个用于检测剩余内存的函数，它要比编译运行时看到的内存剩余要精准许多。在原则上coreUSB要求是剩余500-600B之上，才能避免WiFi模块使用时的内存问题

(函数如下：)

int freeRam() { //用于查询剩余的内存，使用wifi模块应该保证剩余内存在600B以上

extern int __heap_start, *__brkval;

int v;

return (int) &v - (__brkval == 0 ? (int) &__heap_start :(int)__brkval);

}

在主程序中只需要Serial.println(freeRam());这段代码，就可以在串口打印出所余内存，其中单位为字节。

四、Arduino/Microduino与本地web服务器的交互

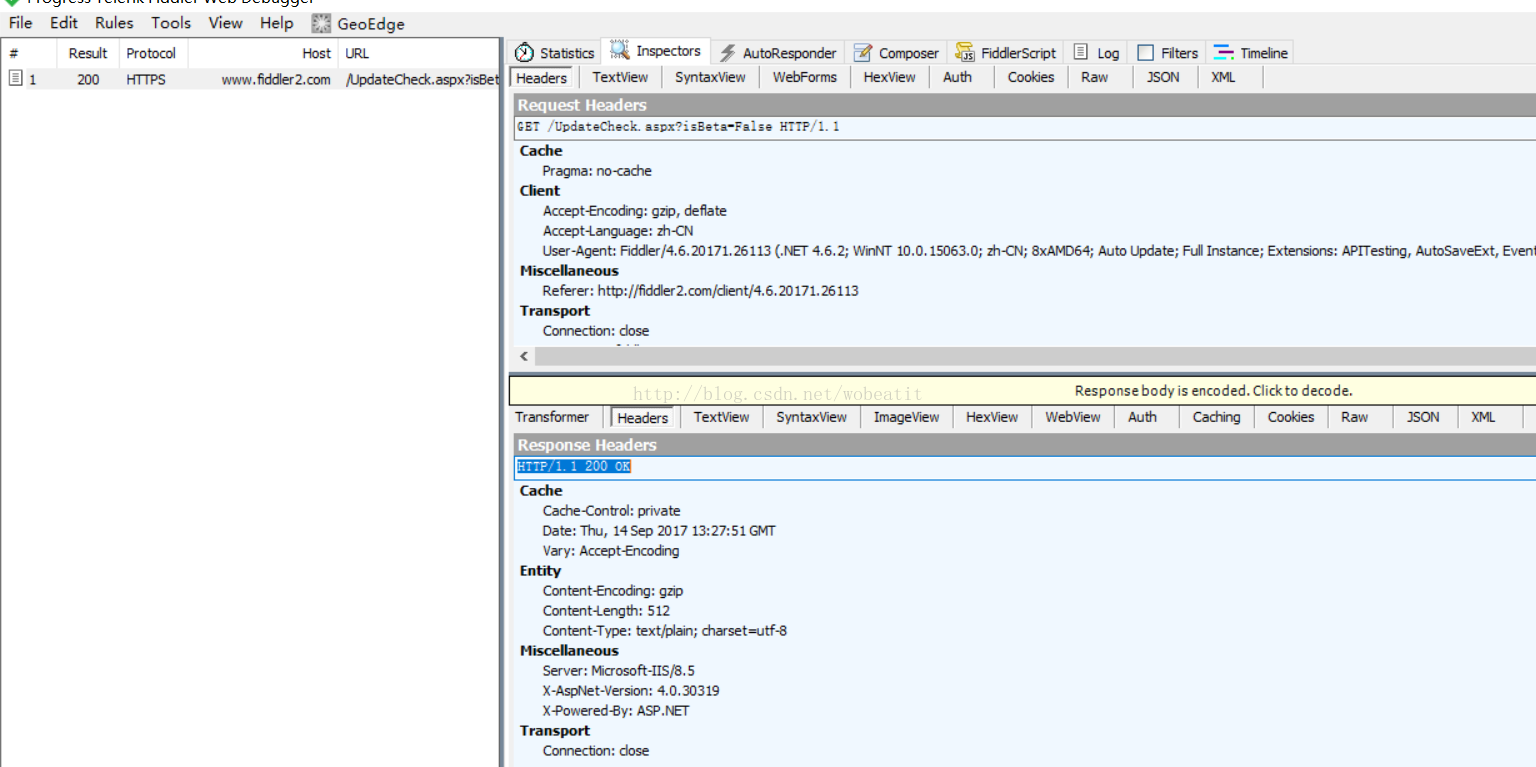

在此前的硬件编程分析之后，想必这个标题更吸引人，因为它可以和你写的网页端进行交互，并且可以实时刷新从网页端返还的数据。这意味着，通过硬件可以实现物联网中很多功能，当然在此处，我不打算细说应用场景，应用案例。我只打算简单地介绍下如何和自己搭的服务器进行交互，其实还是和同OneNET交互一样的“套路”，都是在HTTP报文方面下功夫，不过在和自己的服务器进行交互时，HTTP请求报文可不是像OneNet官方文档那般，详细介绍了它的Api调用方式以及HTTP报文的格式。在此处，HTTP报文出于稳重，它的格式需要抓包看一下（虽然大多数HTTP报文格式都差不多，毕竟都是遵守HTTP协议。。），在此处，我推荐fiddle 这款抓包软件，下面是它打开的界面。

先附上我写的和自己的服务器进行交互的代码：

#include "ESP8266.h"

//CoreUSB UART Port: [Serial1] [D0,D1] wifi串口通信

#if defined(__AVR_ATmega32U4__)//ATmega32U4---coreusb版本号

#define EspSerial Serial1

#define UARTSPEED 115200

#endif

#define SSID "CCMC" //无线网账号

#define PASSWORD "qwertyuiop" //无线网密码

#define HOST_NAME "192.168.43.215" //ip地址，自己搭建的服务器的IP地址

#define HOST_PORT (80)//端口号

ESP8266 wifi(&EspSerial);

void setup()

{

Serial.begin(115200);//设置波特率为115200

while (!Serial);

ERR:

Serial.print(F("setup beginrn"));

EspSerial.begin(UARTSPEED); //初始化

delay(100);

if (wifi.joinAP(SSID,PASSWORD))//wifi验证账号密码

{

Serial.print(F("Join AP successrn"));

}

else

{

goto ERR;

//Serial.print(F("JoinAP failurern"));

}

Serial.print(F("setup endrn"));

}

void loop(void) {

if(wifi.createTCP(HOST_NAME, HOST_PORT)) //创建tcp连接

{

Serial.print(F("create tcp okrn"));

}

else

{

Serial.print(F("create tcp errrn"));

}

uint8_t buffer[256+64] ={0};

char *hello ="GEThttp://192.168.43.215/php/Try/get.php?id=1HTTP/1.1rnHost:192.168.43.215rnConnection: closernrn";

//当使用Keep-Alive模式（又称持久连接、连接重用）时，Keep-Alive功能使客户端到服务器端的连接持续有效，当出现对服务器的后继请求时，Keep-Alive功能避免了建立或者重新建立连接。

//此处此处由于只获取一次数据，所以无需关心后继请求，故而为Connection:close

wifi.send((constuint8_t*)hello,strlen(hello));//将信息头发送出去：内容，长度

//boolsend(constuint8_t *buffer, uint32_t len);

hello=NULL; //释放内存

uint32_t len =wifi.recv(buffer, sizeof(buffer), 10000);

uint8_t a=Print(buffer,len);//对于接受的数据进行处理

}

uint8_t Print(uint8_t * buffer, uint32_t len)

{

if (len > 0)

{

uint32_t i = 0; //定义整型变量 i

while ((i < len -1) && (!((buffer[i] == 13) && (buffer[i+ 1] == 10) &&(buffer[i + 2] == 13) &&

(buffer[i + 3] == 10)))) //用于判别信息头同时只获取信息头后的值

{

i++;

}

//由于此处我只打算获取权限，1代表可以，0代表不可以，所以只获取一个字符即可

return buffer[i + 4];

}

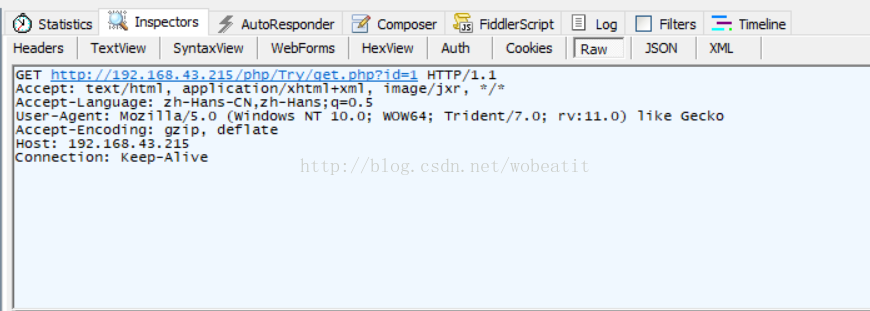

在这里，可以发现我的HTTP报文是：

GEThttp://192.168.43.215/php/Try/get.php?id=1 HTTP/1.1rn

Host:192.168.43.215rn

Connection:closernrn

它的报文格式和之前与OneNet平台的交互的格式其实相仿，下面我来详细解说这段HTTP请求报文的获取方式：

首先讲解下这个地址的含义：http://192.168.43.215/php/Try/get.php?id=1中http://192.168.43.215/php/Try/get.php指代一个本地的我写的网站，192.168.43.215为本地web服务器的ip地址，学过web的同学应该都有了解Localhost，在这里192.168.43.215其实就是该域名对应的本地Ip地址，只不过本地的服务器IP地址只能在局域网内访问，不能够在公网访问。关于IP地址的获取，可以在dos命令下输入ipconfig, 在下面截图中所示的IPV4地址即位本地服务器的ip地址。
