Verilog HDL 之双向移位寄存器

一、原理

　　前一个实验设计的寄存器只有寄存数据和代码的功能。有时为了处理数据，需要将寄存器中的各位数据在移位控制信号的作用下，依次向高位或是低位移动移位。具有移位功能的寄存器称为移位寄存器。
　　本实验就是设计一个双向的移位寄存器，该寄存器可以对4位信号串行输入的数据进行移动输出。另外，该寄存器还有一个异步清零端，低电平有效。还有一个load装载数据的信号输入，用于预置数据，还有一个控制左移或是右移的信号输入，其功能表如表1.1所示。

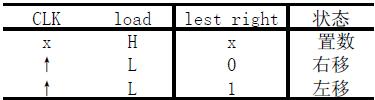

　　　　　　　　　　　　　　表1.1 双向移位寄存器功能表

二、实现

在设计文件中输入Verilog代码

 1 `timescale 1 ns / 1 ps
 2
 3 module shiftdata ( left_right ,load ,clr ,clk ,DIN ,DOUT );
 4
 5 input left_right ;
 6 wire left_right ;
 7 input load ;
 8 wire load ;
 9 input clr ;
10 wire clr ;
11 input clk ;
12 wire clk ;
13 input [3:0] DIN ;
14 wire [3:0] DIN ;
15
16 output [3:0] DOUT ;
17 wire [3:0] DOUT ;
18 reg [3:0] data_r;
19
20 assign       DOUT    = data_r  ;
21
22 always @ ( posedge clk or posedge clr or posedge load )
23     begin
24     if ( clr == 1)
25         data_r <= 0;
26     else if (load )
27         data_r <= DIN;
28     else begin
29         if ( left_right)
30             begin
31             data_r <= (data_r<<1);
32             data_r[0] <= 0;
33             end
34         else begin
35             data_r <= (data_r>>1);
36             data_r[3] <= 0;
37             end
38         end
39     end
40
41 endmodule
