【EMC电磁兼容】01.12——差模与共模

差模与共模的定义

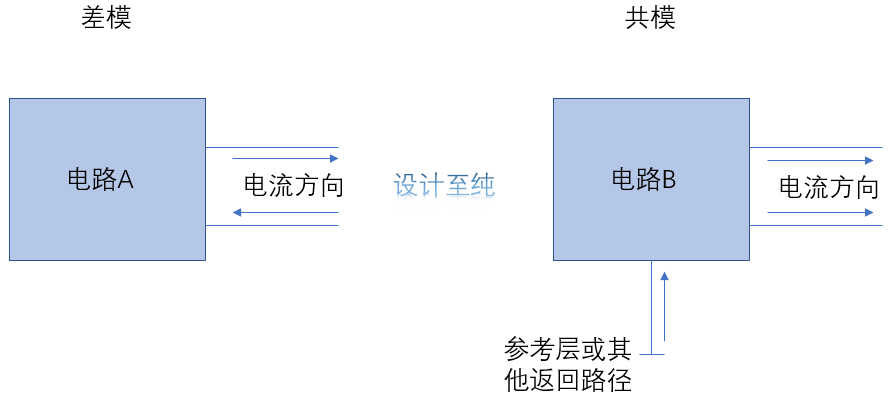

了解差模和共模信号有助于理解电磁兼容中脉冲磁路设计的关键。那么先来说说共模信号与差模信号的定义及区别，看下图：

差模信号一般多用于差分电路中，两条差分线上电流方向相反，由其中一条差分线传递信号由一端出发到达另一端，另一条则从另一端返回信号到一端。

而共模信号传递的信号方向相同，由GND地或参考层进行返回，两条共模线线都是相对GND地或参考层而言的。

差模辐射与共模辐射

​ 对于电磁兼容来说，我们要尽量减小差模和共模辐射。一般来说，共模CM辐射的能量为差模DM辐射的一百万倍。因此，共模辐射相对差模辐射来说，引起的EMC问题较多。

对于差模辐射，对其影响较大的因素：

• 环路面积
• 差模电流
• 频率

差模电流是工作电流一般是不能减少的，因此降低差模辐射的主要手段是减少环路面积。

​ 对于共模辐射，对其影响较大的因素:

• 天线共模电流
• 天线长度
• 频率

共模电流是我们不希望有的，这种无用电流是可以减小的，而天线长度一般不能减小，因此降低共模辐射的主要手段就是减小共模电流。

展频技术

对于差模共模中影响的共有因素——频率而言，有一个解决方案：展频技术。

在条件允许的情况下，采用展频技术SSC降低辐射的幅度。展频的含义就是将原有集中在一个频率上的能量分配到相邻一个小的范围内，这个范围的大小称为展频的深度。比如我们的SASQPISATA等总线技术都有涉及展频技术，展频是一种很好的处理EMI的方式，也有专门的展频芯片，可以对时钟信号进行展频。
