前言
根据大唐杯直播划定的重点、考点做的笔记
一、5G组网架构
| 架构 | 定义 |
|---|---|
| 5GC | 5G核心网 |
| UE | 终端 |
| NG-RAN | 5G无线接入网 |
二、5G接入网组网部署
1.组网方式
| SA | （Standalone）5G独立组网 |
|---|---|
| NSA | (Non-Standalone)5G非独立组网 |
NSA与SA区别：
1.核心不同：NSA新建5G基站，采用4G核心网或新建5G核心网；SA新建5G基站和5G核心网。
2.运营商不同：NSA可以看做5G初期过渡方案，SA是5G完全体。
3.网络架构不同
2.网元类型分类
| 接入网网元 | 定义 |
|---|---|
| gNB | 5G基站 |
| ng-eNB | option4系列NSA架构 |
| en-gNB | option3系列 |
| eNB | 4G基站 |
3.部署方式
集中部署
独立部署
4.整体架构
| 前传 | AAU与DU |
|---|---|
| 中传 | DU与CU |
| 回传 | 5GC与CU |
核心网网元及功能
| 网元 | 功能 |
|---|---|
| AMF | 接入和移动性管理功能，与UE接口N1；注册管理；NAS管理 |
| SMF | 会话管理功能，完成ip地址分配、管理、合法监听、会话建立修改删除 |
| UDM | 统一数据管理，管理和存储签约数据，鉴权数据 |
| AUSF | 认证服务器功能，完成用户接入的身份认证 |
| UPF | 用户面功能，基站间切换的本地锚点，合法监听拦截，路由转发 |
| NRF | 网络存储功能 |
| PCF | 策略控制功能，实现网络功能服务管理自动化(自动注册、更新、去注册) |
| NEF | 网络开放功能 |
5G接口及协议栈
| 接口类型 | 作用 |
|---|---|
| Uu接口 | UE与基站间的接口 |
| NG接口 | 接入网与核心网间的接口 |
| F1接口 | CU与DU间的接口 |
| F2 | AAU与DU间的接口 |
| E1 | CP与UP间的接口 |
| Xn接口 | 基站间的接口 |
| N1接口 | UE与AMF间的接口 |
| N2接口 | AMF与基站间的接口 |
| N3接口 | 基站与UPF间的接口 |
| N4接口 | SMF与UPF间的接口 |
| N9接口 | UPF间的接口 |
协议栈
Uu用户面协议栈

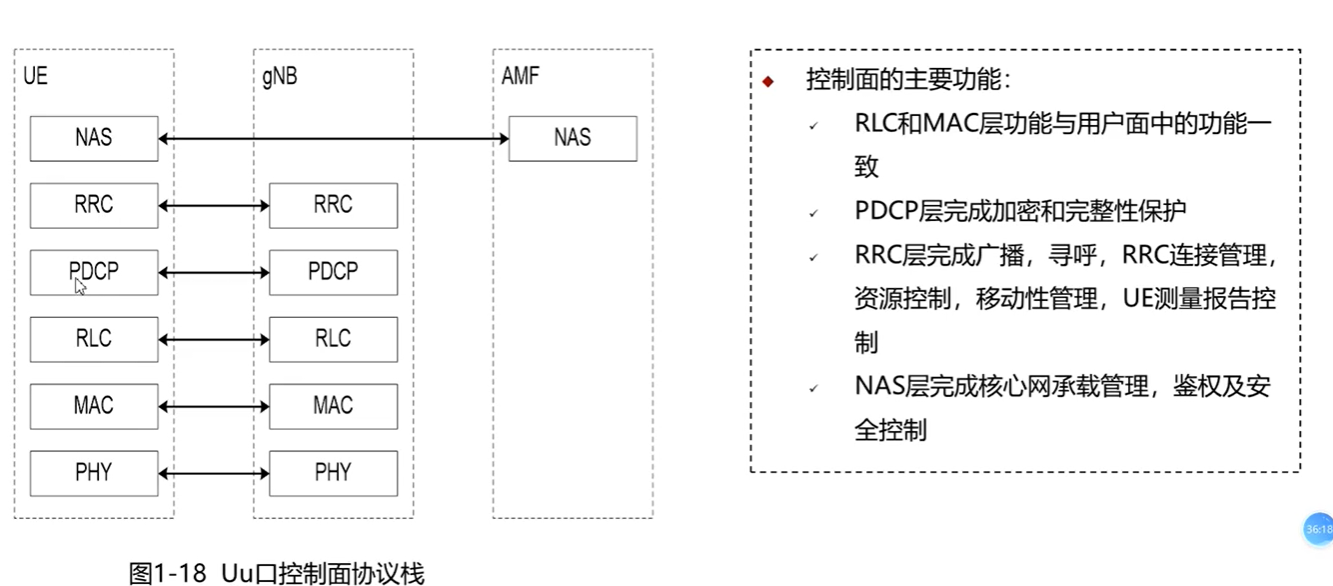

Uu口控制面协议栈

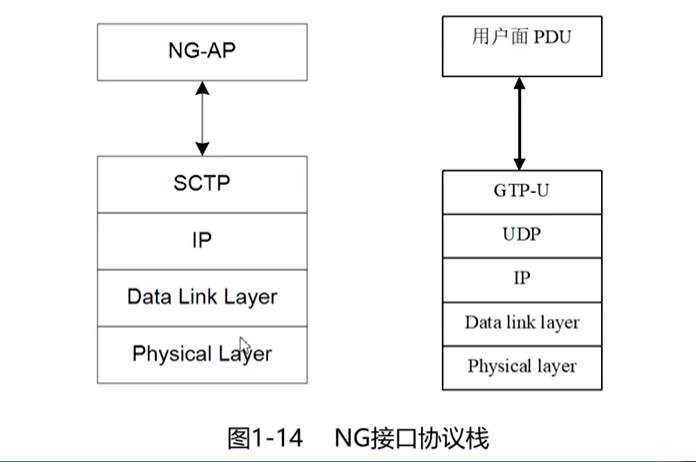

NG接口协议栈
Xn接口协议栈
不同场景组网部署特点
| 场景 | 特点 |
|---|---|
| eMBB | 增强型移动带宽，要求用户体验速率大于1Gbps |
| uRLLC | 超可靠低时延通信，要求时延小于1ms |
| mMTC | 海量机械类通信，每平方公里100万个连接 |
网络架构核心演进的目标
1.实现从互联网应用被动适应向互联网主动、快速、灵活适应互联网应用
2.网络和资源的部署将打破行政管理体制和传统组网思路的制约，转向以IDC为核心的新格局
总结
比赛主要掌握5G网络组网架构，掌握5G接入网组网部署，熟悉5G核心网组 网部署，熟悉SDN、NFV技术。掌握5G各网元及网元的主要功能，熟悉 5G的协议栈与功能，熟悉5G协议栈接口，掌握5G不同场景的组网部署特点。
