概述

rk3588 mipi camera 调试过程中的问题-SOT/SOT_SYNC错误

首先向Sensor厂家确认该Sensor是否有实际成功使用过MIPI接口传输数据，

再次确认link_freq是否正确。因为SOT时序中的Ths-settle需要在MIPI接收端配置正确，所以

link_freq很关键，如果使用了多lane，看Sensor原厂有没有办法修改成1 lane传输，一般MIPI 通讯

错误会有对应的错误码，根据错误码查找datasheet寄存器表，大致判断问题方向,

查找mipi 错误原因跟信号同步有关，大致问题应该是mipi传输过程中的物理信号传输过程中的问题

比如：

[  189.401134] mipi0-csi2 ERR2:0x1110 (sot,lane: 0) (ecc,vc: 0) (err id,vc: 0)
[  189.401234] mipi0-csi2 ERR1:0x1000001 (crc,vc: 0)
[  189.682590] mipi0-csi2 ERR2:0x10 (sot,lane: 0)
[  189.713762] mipi0-csi2 ERR1:0x10000001 (ecc2)
[  189.921575] mipi0-csi2 ERR2:0x10 (sot,lane: 0)
[  190.042767] mipi0-csi2 ERR1:0x10000001 (ecc2)
[  190.042867] mipi0-csi2 ERR2:0x10 (sot,lane: 0)
[  190.200006] mipi0-csi2 ERR2:0x10 (sot,lane: 0)
[  190.279973] mipi0-csi2 ERR1:0x1000001 (crc,vc: 0)
[  190.280084] mipi0-csi2 ERR2:0x1110 (sot,lane: 0) (ecc,vc: 0) (err id,vc: 0)

或

[   21.387317] mipi1-csi2 ERR2:0x80 (sot,lane: 3)
[   21.387485] mipi1-csi2 ERR2:0x280 (sot,lane: 3) (ecc,vc: 1)
[   21.387505] mipi1-csi2 ERR1:0x200000c (crc,vc: 1)
[   21.441861] mipi1-csi2 ERR2:0x80 (sot,lane: 3)
[   21.441917] mipi1-csi2 ERR1:0x1000000c (ecc2)
[   21.561649] mipi1-csi2 ERR2:0x80 (sot,lane: 3)
[   21.561720] mipi1-csi2 ERR1:0x1000000c (ecc2)
[   21.599899] mipi1-csi2 ERR2:0x80 (sot,lane: 3)
[   21.600795] mipi1-csi2 ERR1:0x1000000c (ecc2)
[   21.707602] mipi1-csi2 ERR2:0x80 (sot,lane: 3)
[   21.835506] mipi1-csi2 ERR2:0x80 (sot,lane: 3)
[   22.036647] mipi1-csi2 ERR2:0x80 (sot,lane: 3)

查找对应源码出错位置

media/platform/rockchip/cif/mipi-csi2.c:754:

pr_err("%s ERR1:0x%x %sn", csi2->dev_name, val, err_str);

查看对应寄存器位信息

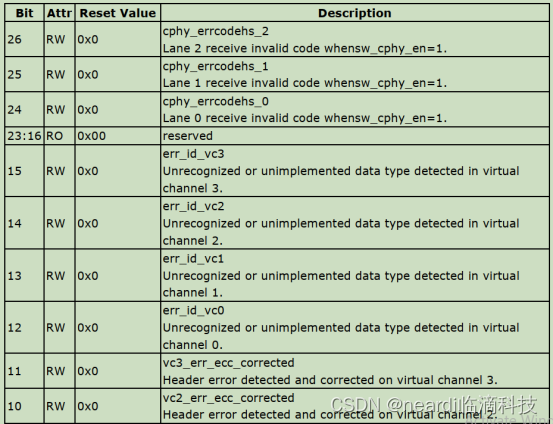

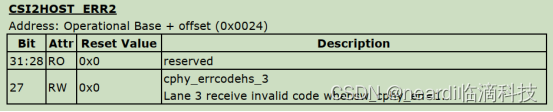

MIPI CSI HOST ->CSI2HOST_ERR2

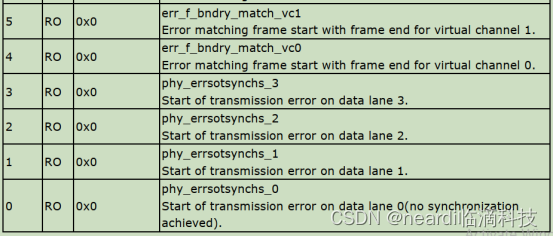

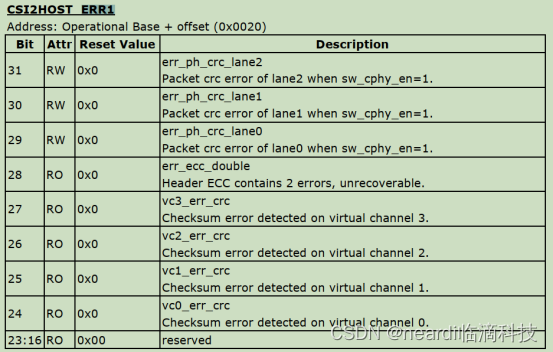

MIPI CSI HOST ->CSI2HOST_ERR1

由此可知

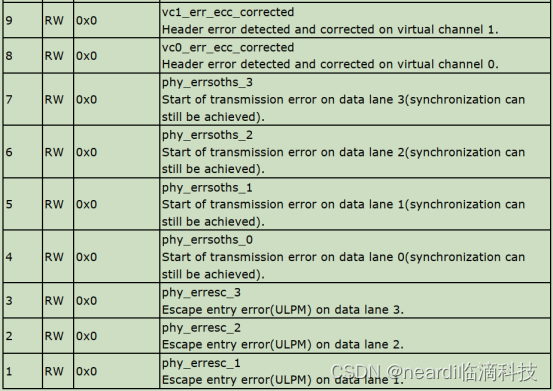

ERR2:0x10 ->bit 4 为1 对应寄存器CSI2HOST_ERR2 bit4 ->phy_errsoths_0

ERR2:0x80 ->bit 7 为1 对应寄存器CSI2HOST_ERR2 bit7 ->phy_errsoths_3

寄存器信息表明错误信息大概跟信号传输的物理过程有关导致信号出现问题

导致问题的原因可能是如下

信号线本身问题或信号线线序问题或mipi 对应layout走线问题
