深入理解5G SSB协议

简介

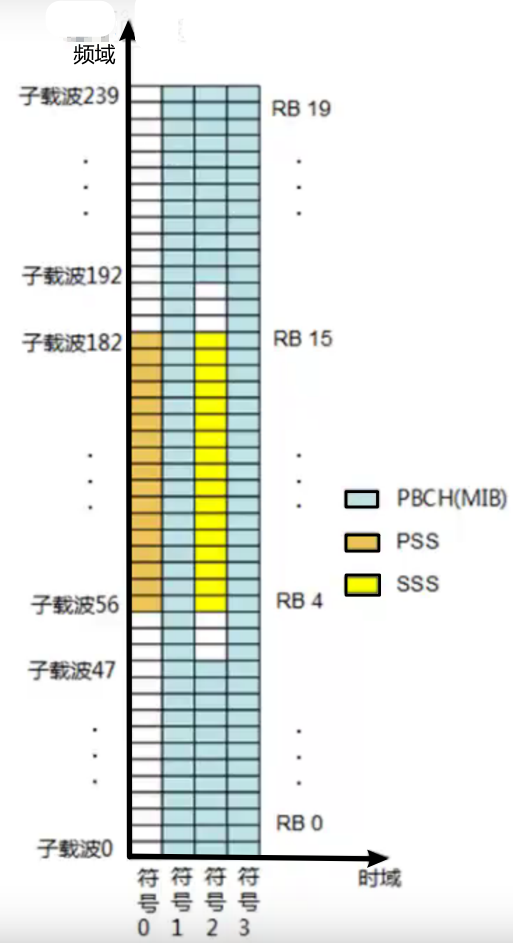

  关于SSB的介绍，已有相应文章进行过简单梳理，这里增加更多细节的东西。那我们知道，5G为了支持波束扫描，NR将PBCH信道和PSS、SSS绑定在一条船上，组成一个SSB，其中PSS和SSS分别占SSB中的符号0和2；PBCH信道占据符号1和3以及部分符号2.

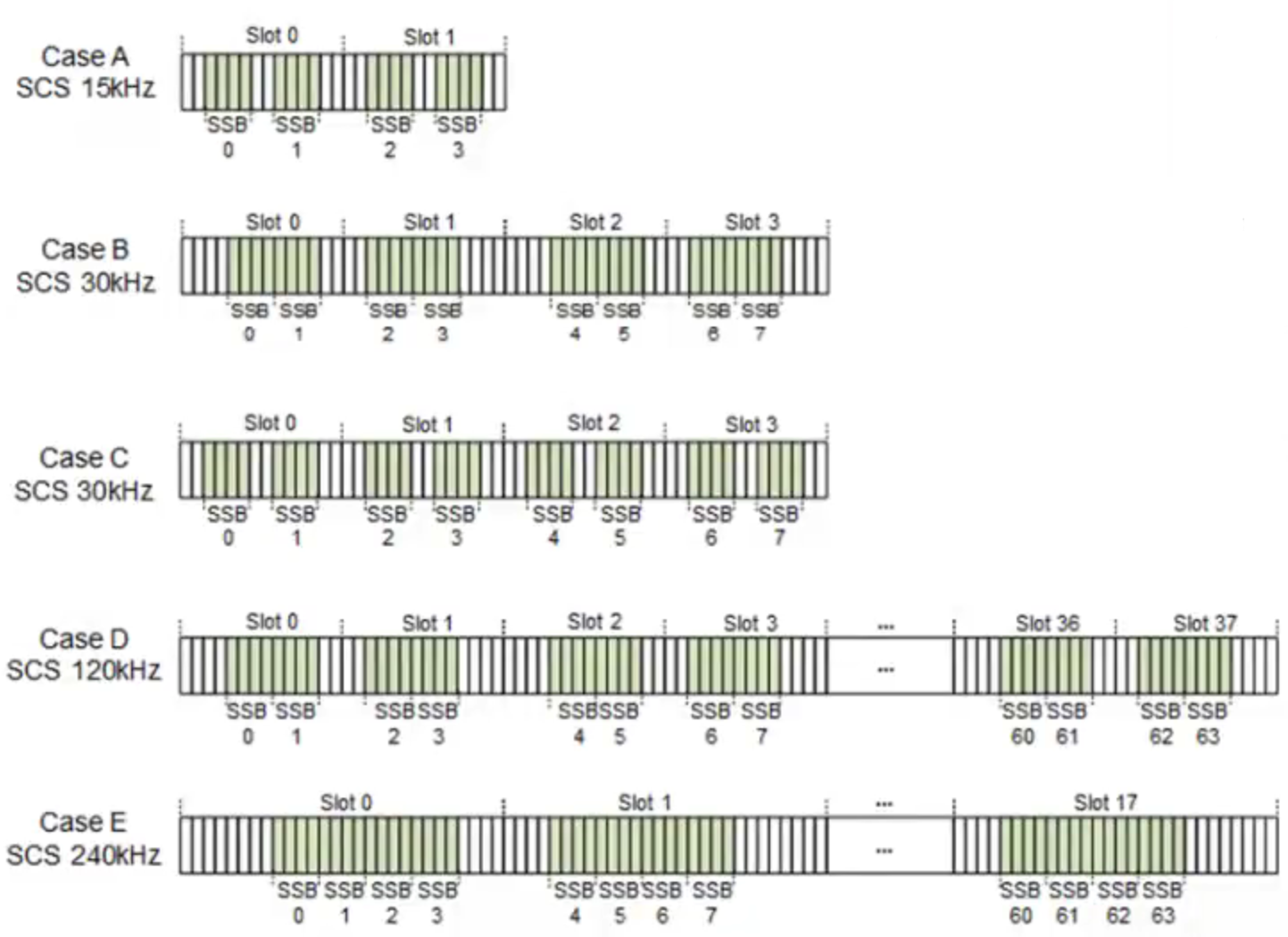

SSB时域分布图解

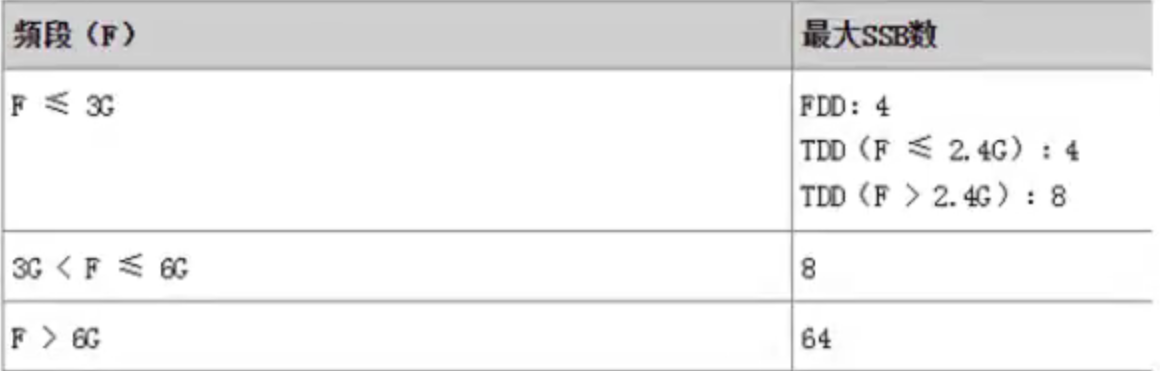

  根据不同的SCS和频段，5G给出5种SSB在时域上的图样Pattern，即CaseA,CaseB,CaseC,CaseD,CaseE,不同样式的SSB最大个数和起始符号位置并不相同。

以CaseB、CaseC为例，子载波间隔同样为30kHz，但CaseB中第一个SSB的符号0位于slot0的符号4上，而CaseC则位于符号2上。

SSB频域分布

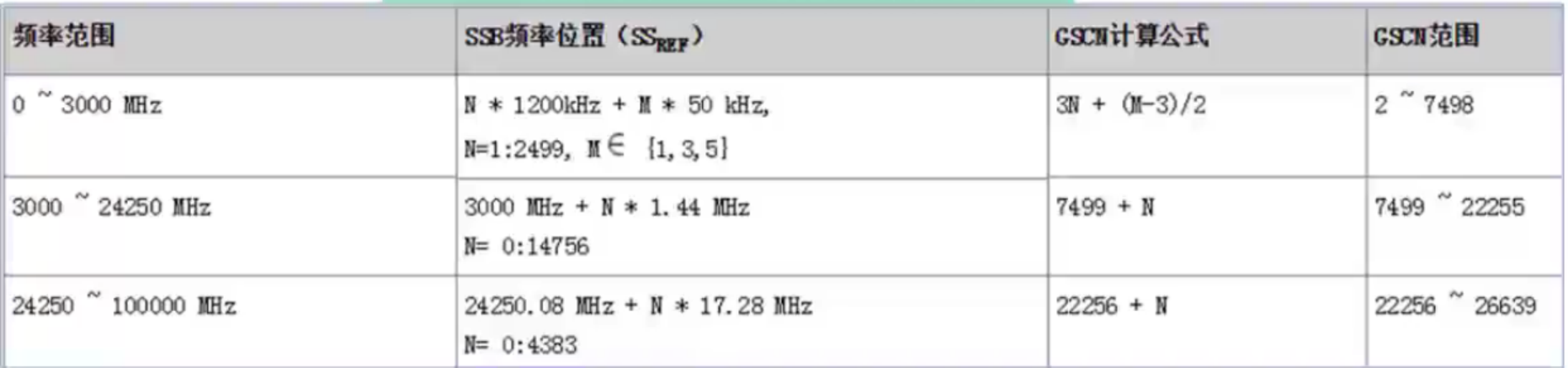

  SSB频域位置的描述有两种方式：绝对频点号NARFCN和全球同步信道号GSCN。其中GSCN和频率的对应关系如下：

  对于0~3G频率，表中的M取值为1，3，5。配置GSCN时，需要符合38.104协议中5.4.3.3节的相关约束。

例如，(中移动)N41频带小区的GSCN值必须为3的整数倍(则此时M只能取3),又因为N41频带的起始范围是2515Mhz~2675Mhz(可参考5G小区搜索概要), 则根据SSB频率位置的计算公式:
起始频率: N *1.2+0.15=2515,N=2096,
结束频率: N *1.2+0.15=2575,N=2146
那么对于N41频段来说,GSCN的取值就是从3 *2096~3 *2146,即6288~6438.
另外,n79频带要求GSCN值必须为16的整数倍.由此同样将N=1:2499范围内筛选出部分实际使用值.

SSB波束扫描

  SSB的调度周期为80ms,80ms内可在空口上按照既定的Case Pattern,重复进行多次SSB波束扫描,SSB波束扫描的周期可以通过参数配置,系统默认为20ms,在80ms内重复扫描4次,每轮扫描会在5ms内完成.

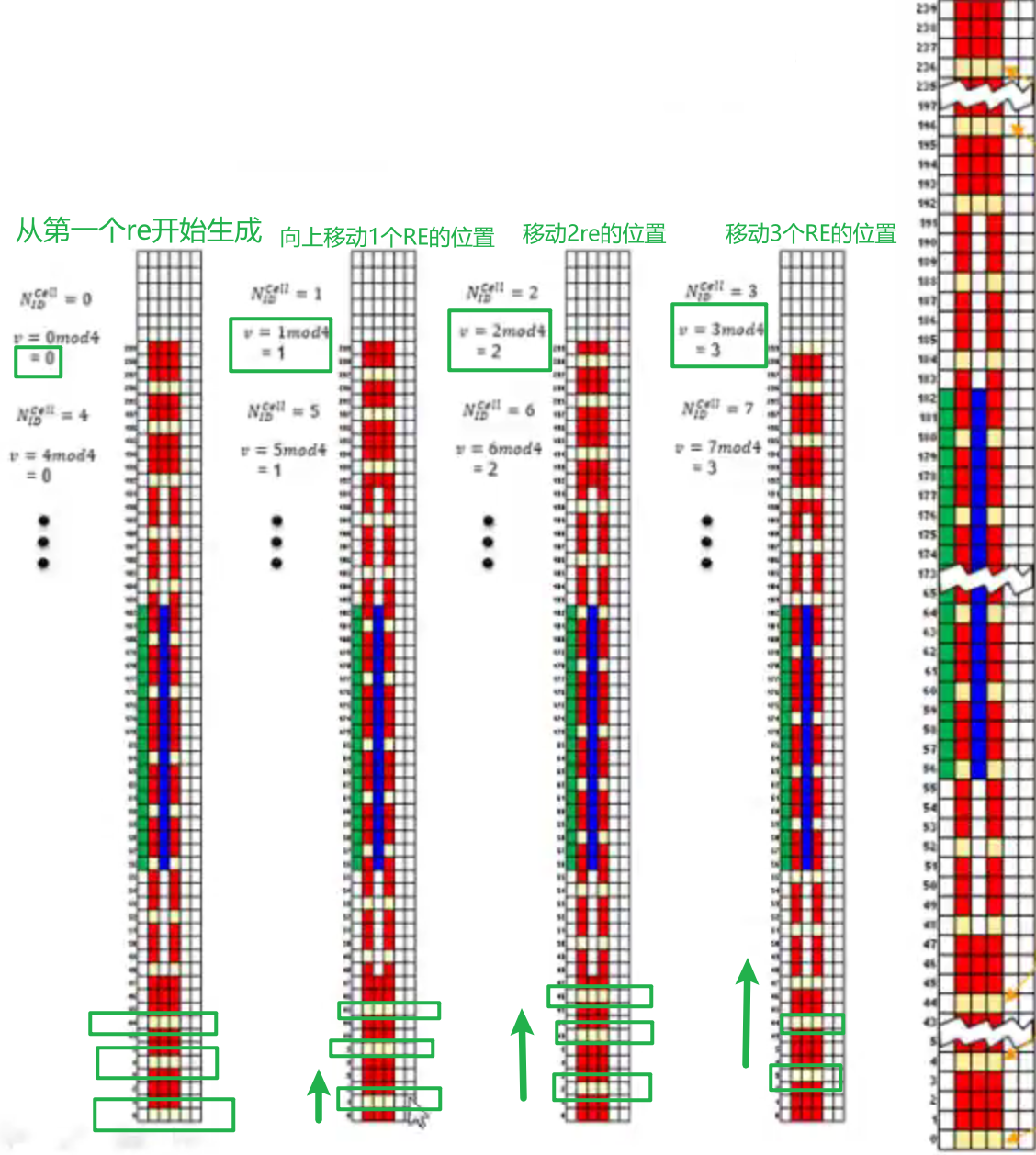

PBCH的DMRS

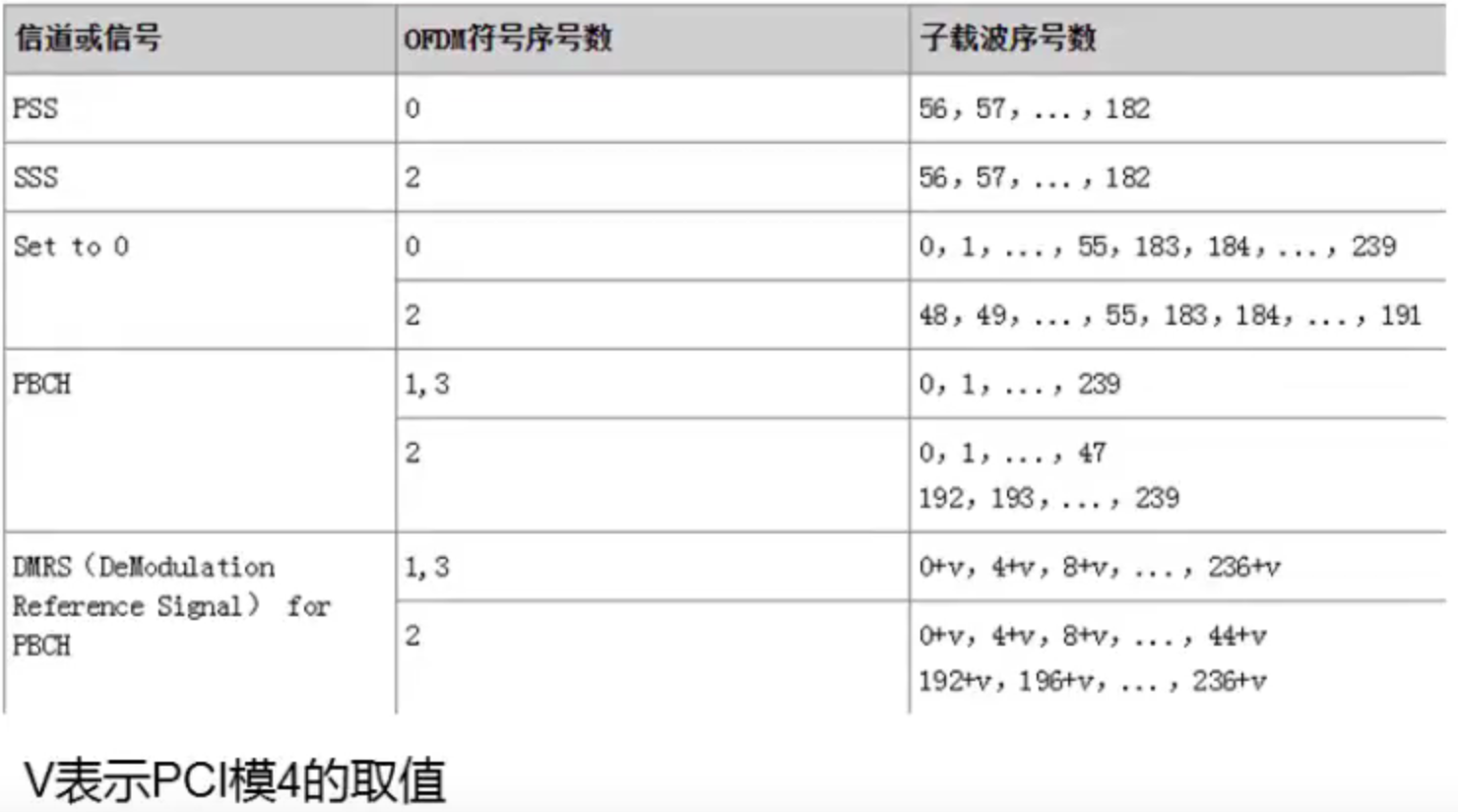

  由文中表格1可知,PBCH上的DMRS要规避PCI的模4干扰,因此该信道的DMRS会根据PCImod4的取值通过移位在不同的位置上生成.

至此,SSB相关内容已经简单呈现完成,后续如有必要,继续补充.
