最近做研究需要从电脑引出一个trigger信号，但是从主板上引脚引出不太现实，所以考虑从USB口引出，记录一下。

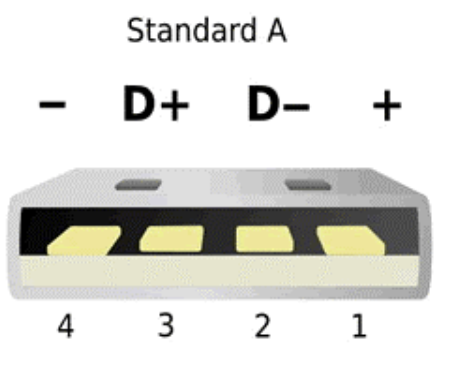

USB口的引脚如下图所示，
由于USB的两个根数据线D+D-使用的是差分信号表示01，更详细地说，对于USB2.0，D+比D-大200mV时为1，D-比D+大200mV时为0。因此USB电平不适合作为trigger。
考虑到TTL电平为单纯的高低电平信号，+5V等价于逻辑“1”，0V等价于逻辑“0”，因此更适合作为边沿触发的trigger信号。
USB转TTL有很多现成硬件，自己做也行
这样trigger信号的方案设计和硬件准备就做完了，只需要写一个控制软件就行。
程序部分参考了https://download.csdn.net/download/qq_36696964/10780279，做了部分修改。
传输数据为1的时候采集图像如图所示：（起始位+数据位+停止位）
