习题4

4.1 已知单位负反馈控制系统的开环传递函数
$$G_0(s)=\frac{0.2(s+2)}{s(s+0.5)(s+0.8)(s+3)}$$试此闭环系统的稳定性。

>> G1=zpk([-2],[0,-0.5,-0.8,-3],0.2)

G1 =

         0.2 (s+2)
  -----------------------
  s (s+0.5) (s+0.8) (s+3)

Continuous-time zero/pole/gain model.

>> G=feedback(G1)

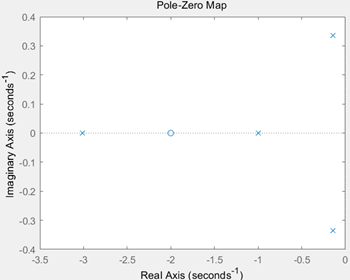

>> pzmap(G)

4.2 某单位反馈系统的开环传递函数为$$G_0(s)=\frac{K(s+1)}{s(2s+1)(Ts+1)}$$试确定系统稳定时 $K$ 和 $T$ 参数范围，并作出稳定区域图。

>> syms K T;
assume(T<2&T>0);
assume(K>0);
isAlwaya((2+T)*(K+1)-2*T*K>0)
>>assume(T>2)
>d=(2+T)*(K+1)-2*T*K
>K=solve(d,K)

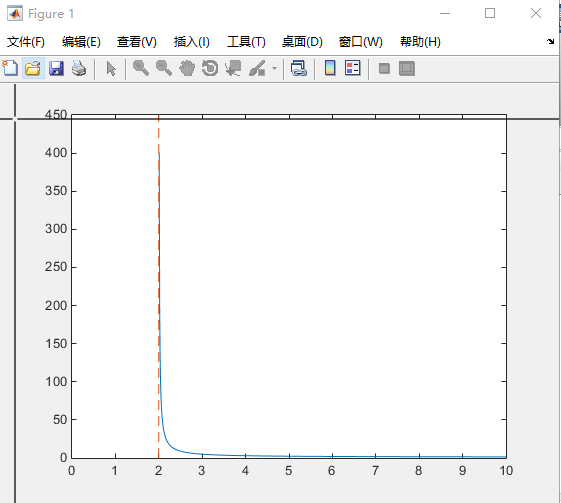

>T=(2+eps):0.01:10
>K=(T+2)./(T-2)

4.6 已知系统的开环传递函数为$$G_0(s)=\frac{K}{s(s+1)(0.1s+1)}$$分别判定当开环放大系数 $K=5$ 和 $K=20$ 时闭环系统的稳定性，并求出相角裕量和增益裕量。

>> G1=zpk([],[0,-1,-10],50)

G1 =

        50
  --------------
  s (s+1) (s+10)

Continuous-time zero/pole/gain model.
G2=zpk([],[0,-1,-10],200)

G2 =

       200
  --------------
  s (s+1) (s+10)

Continuous-time zero/pole/gain model.
>>sys1=feedback(G1,1)

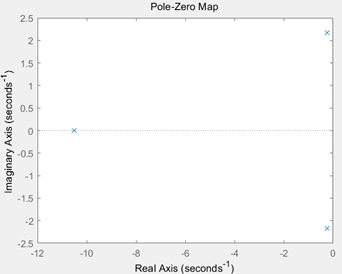

>>pzmap(sys1)

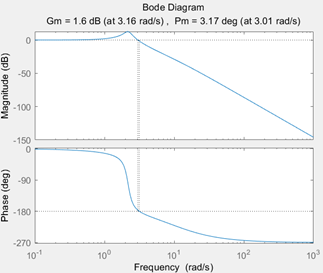

>>margin(sys1)

>>sys2=feedback(G2,1)
>>pzmap(sys2)
>>margin(sys2)

4.7 已知某系统的开环传递函数为$$G_0(s)=\frac{16(19s+1)(0.44s+1)}{(0.625s+1)(0.676s-1)(43.5s-1)(0.033s+1)[(0.02s{)}^2+0.015s+1]}$$试绘制系统的开环对数幅频特性和开环对数相频特性图，用对数判据分析系统闭环稳定性，并求出相角裕量和增益裕量。

G=tf(conv([19 1],[0.44 1]),conv([0.625 1],conv([0.676 -1],conv([43.5 -1],conv([0.033 1],[0.0004 0.015 1])))))

G =


                            8.36 s^2 + 19.44 s + 1

  ---------------------------------------------------------------------------

  0.0002426 s^6 + 0.01647 s^5 + 0.8832 s^4 + 18.43 s^3 - 0.2936 s^2

                                                                 - 43.5 s + 1


Continuous-time transfer function.

>> bode(G)
allmargin(G)

ans =

  包含以下字段的 struct:

     GainMargin: [2.4020 78.1546]
    GMFrequency: [0.4163 32.1207]
    PhaseMargin: -180
    PMFrequency: 0
    DelayMargin: Inf
    DMFrequency: 0
         Stable: 0

4.10 已知控制系统的开环传递函数为$$G_0(s)=\frac{K}{(s+1)(0.5s+1)(0.2s+1)}$$试用 Nyquist 稳定判据判定开环放大系数 $K$ 为 10 和 50 时闭环系统的稳定性。

>> G1=zpk([],[-1,-2,-5],100)

G1 =

         100
  -----------------
  (s+1) (s+2) (s+5)

Continuous-time zero/pole/gain model.

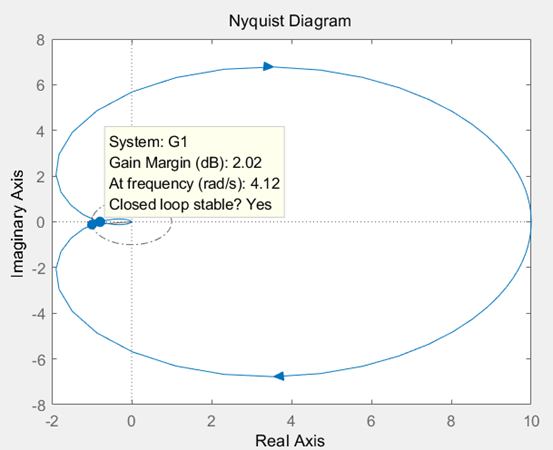

>> nyquist(G1)

G1 =

         500
  -----------------
  (s+1) (s+2) (s+5)

Continuous-time zero/pole/gain model.

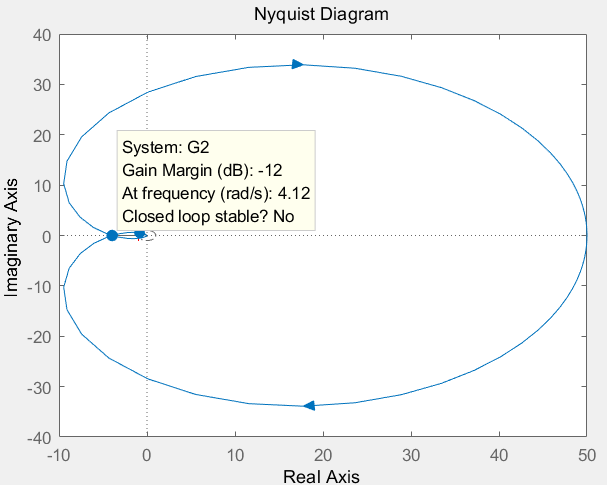

>> nyquist(G1)

4.12 以下为某闭环系统开环传递函数，试确定闭环系统的稳定性。
$$G_0(s)=\frac{s^3+15s^2+16s+200}{s^5+10s^4+30.6s^3+155s^2+153.7s+5.56}$$

G=tf([1 15 16 200],[ 1 10 30.6 155 153.7 5.65])

G =

              s^3 + 15 s^2 + 16 s + 200
  --------------------------------------------------
  s^5 + 10 s^4 + 30.6 s^3 + 155 s^2 + 153.7 s + 5.65

Continuous-time transfer function.

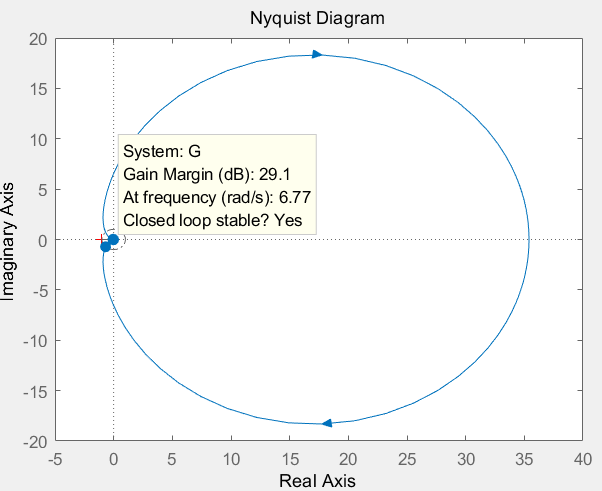

>> nyquist(G)
