STM32兴趣篇四：STM32F103C8T6工控板与LabVIEW的串口通讯实例

68 阅读 0 评论
我是靠谱客的博主 神勇绿茶，最近开发中收集的这篇文章主要介绍STM32兴趣篇四：STM32F103C8T6工控板与LabVIEW的串口通讯实例，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

串口通信（Serial Communications）是指外设与计算机间，通过数据线按位进行传输数据的一种通讯方式。尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。虽然串口通信传输速度不高，但程序简单，能实现远距离通信且成本较低，通信长度可达1200米。常用的仪器仪表大多都支持串口通信协议。
LabVIEW的自带函数库中有现成的串口通信模块，方便快速搭建堪比串口调试助手的软件。
在这里插入图片描述
今天分享一个STM32F103C8T6工控板与LabVIEW的串口通讯实例，主要工作如下：

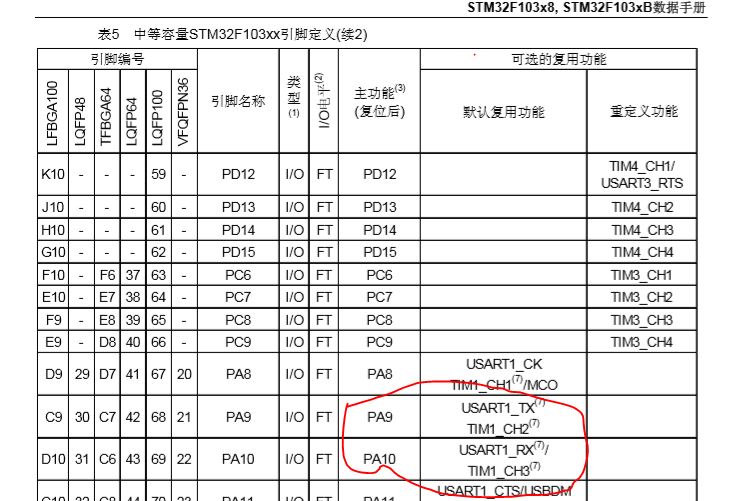

1）基于Keil MDK写一个串口通信程序，主要配置STM32F103C8T6芯片的USART1相关参数并创建串口1中断服务函数（对应引脚为PA9和PA10，可在手册中看到，如下图所示）；
在这里插入图片描述

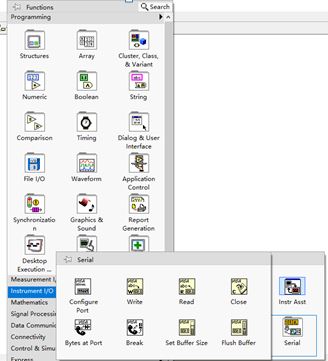

2）基于LabVIEW编写一个串口调试助手，用于与STM32F103C8T6工控板进行实时通信，具体使用的串口通信模块位于程序框图的函数选板–>Instrument I/O -->Serial里，如下图所示。
在这里插入图片描述
3）具体实现的功能为：从LabVIEW发送一个命令到STM32F103C8T6工控板中，然后STM32F103C8T6工控板不进行任何处理，将接收到的命令反馈给LabVIEW。

硬件部分
1）某宝网上购买的STM32F103C8T6工控板，价格50￥左右；
2）某宝网上购买的232转USB数据线（如下图所示），价格15￥左右。
在这里插入图片描述
STM32F103C8T6工控板部分原理图
1）下图是STM32F103C8T6工控板的芯片接线，PA9和PA10对应USART1_TX和USART1_RX，PA9和PA10经SP3232EEN-L/TR芯片至9pin的接口处，如下图所示。
在这里插入图片描述
思路
1）对于STM32F103C8T6，配置并使能USART1，使能USART1更新中断并创建相关中断服务函数；
2）对于STM32F103C8T6，在接收到从LabVIEW发来的串口数据后，运行中断服务函数，将接收到的数据传回LabVIEW；
3）对于LabVIEW，配置串口通信，相关参数（如波特率、校验位、停止位等必须与STM32F103C8T6的USART1配置的参数一样！！！
4）对于LabVIEW，利用事件结构的while循环，每当发送命令的控件发送一次串口数据时，并接收一次串口数据。

相关代码
1）针对STM32F103C8T6工控板

  1. 串口初始化配置函数（头文件）
    该头文件只包含一个函数，即针对串口1的初始化配置函数，用于跟电脑进行串口通信：
/**
 ********************************  STM32F10x  *********************************
 * @文件名称： serial_communication.h
 * @作者名称： 闲人Ne
 * @库版本号： V3.5.0
 * @工程版本： V1.0.0
 * @开发日期： 2021年1月17日
 * @摘要简述： serial_communication头文件
 ******************************************************************************/
/*----------------------------------------------------------------------------
 * @更新日志：
 * @无
 * ---------------------------------------------------------------------------*/
#ifndef __SERIAL_COMMUNICATION_H
#define __SERIAL_COMMUNICATION_H
/* 函数申明 ------------------------------------------------------------------*/
void My_USART1_Init(void);
#endif /* __SERIAL_COMMUNICATION_H */
/****** Copyright (C)2021 闲人Ne. All Rights Reserved ****** END OF FILE *******/
  1. 串口初始化配置函数（源文件）
    串口初始化配置常规操作，大家可作为范例参考：
/**
 ********************************  STM32F10x  *********************************
 * @文件名称： serial_commuication.c
 * @作者名称： 闲人Ne
 * @库版本号： V3.5.0
 * @工程版本： V1.0.0
 * @开发日期： 2021年1月17日
 * @摘要简述： serial_communication源文件
 ******************************************************************************/
/*-----------------------------------------------------------------------------
 * @更新日志：
 * @无
 * ---------------------------------------------------------------------------*/
/* 包含的头文件 ---------------------------------------------------------------*/
#include "serial_communication.h"
#include "nvic_configuration.h"
#include "stm32f10x.h"
/************************************************
函数名称：My_USART1_Init()
函数功能：初始化USART1管脚配置,
入口参数：无
返回参数：无
开发作者：闲人Ne
*************************************************/
void My_USART1_Init(void)
{
 GPIO_InitTypeDef GPIO_InitStruct;
 USART_InitTypeDef  USART_InitStruct;
 // 第一步，使能相关时钟
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);      // 使能GPIOA时钟
 RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);     // 使能USART1时钟
 // 第二步，串口复位
 USART_DeInit(USART1);                                      // 将外设 USARTx寄存器重设为缺省值,复位USART1
 // 第三步，GPIO端口模式设置，PA9对应TX，PA10对应RX
 GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;                 // 复用推挽输出
 GPIO_InitStruct.GPIO_Pin=GPIO_Pin_9;                       // 选择GPIO引脚9,作为发送端
 GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;               // 随意设置，不重要
 GPIO_Init(GPIOA,&GPIO_InitStruct);
 GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;           // 浮空输入
 GPIO_InitStruct.GPIO_Pin=GPIO_Pin_10;                      // 选择GPIO引脚10,作为接收端
 GPIO_InitStruct.GPIO_Speed=GPIO_Speed_10MHz;               // 随意设置，不重要
 GPIO_Init(GPIOA,&GPIO_InitStruct);
 // 第四步，串口1参数初始化，在电脑上进行串口通信时，串口调试软件也需按下述参数设置
 USART_InitStruct.USART_BaudRate=115200;                                    // 波特率为115200
 USART_InitStruct.USART_HardwareFlowControl=USART_HardwareFlowControl_None; // 不使用硬件流控制
 USART_InitStruct.USART_Mode=USART_Mode_Rx | USART_Mode_Tx;                 // 收发都使能
 USART_InitStruct.USART_Parity=USART_Parity_No;                             // 不用奇偶校验位
 USART_InitStruct.USART_StopBits=USART_StopBits_1;                          // 设置1个停止位
 USART_InitStruct.USART_WordLength=USART_WordLength_8b;                     // 设字长为8，因为不用奇偶校验
 USART_Init(USART1,&USART_InitStruct);
 // 第五步，初始化NVIC,开启指定中断
 NVIC_Configuration();
 USART_ITConfig(USART1,USART_IT_RXNE,ENABLE);  // 使能USART1的USART_IT_RXNE中断，RXNE是状态寄存器USART_SR的第5位，意思是接收中断
 // 第六步，使能串口
 USART_Cmd(USART1,ENABLE);                     // 使能USART1外设
}
/****** Copyright (C)2021 闲人Ne. All Rights Reserved ****** END OF FILE *******/
  1. 串口1中断服务函数
    通过上面可知，在串口1初始化配置时，使能了串口1的接收中断，因此需要编写对应的中断服务函数。
/**********************************************************************************
函数名称：USART1_IRQHandler()
函数功能：USART1中断，当STM32F103C8T6通过串口1接收到从电脑发来的串口数据时，将所收到的数据再发回去。
入口参数：无
返回参数：无
开发作者：闲人Ne
***********************************************************************************/
void USART1_IRQHandler(void)      // 函数名称是由startup_stm32f10x_hs.s文件里定义的
{
 u8 data;
 if(USART_GetITStatus(USART1,USART_IT_RXNE))   // 检查USART1的接受中断USART_IT_RXNE发生与否
 {
  data=USART_ReceiveData(USART1);              // 返回USART1最近接收到的数据
  USART_SendData(USART1,data);                 // 通过外设USART1发送单个数据
 }
}
  1. 中断优先级配置
    既然有中断服务函数，那么必须先进行中断优先级配置：
/************************************************
函数名称：NVIC_Configuration()
函数功能：中断优先级配置
入口参数：无
返回参数：无
开发作者：闲人Ne
*************************************************/
void NVIC_Configuration(void)
{
 NVIC_InitTypeDef NVIC_InitStruct;
 // 串口1中断优先级配置
 NVIC_InitStruct.NVIC_IRQChannel=USART1_IRQn;           // 选择位于stm32f10x.h文件中STM32F10X_HD中的USART1_IRQn
 NVIC_InitStruct.NVIC_IRQChannelCmd=ENABLE;             // 使能上述中断通道
 NVIC_InitStruct.NVIC_IRQChannelPreemptionPriority=1;   // 因为没有别的中断,参数可设0~3之间
 NVIC_InitStruct.NVIC_IRQChannelSubPriority=1;          // 因为没有别的中断,参数可设0~3之间
 NVIC_Init(&NVIC_InitStruct);
}
  1. 主函数
/**
 ********************************  STM32F10x  *********************************
 * @文件名称： main.c
 * @作者名称： 闲人Ne
 * @库版本号： V3.5.0
 * @工程版本： V1.0.0
 * @开发日期： 2021年1月17日
 * @摘要简述： 主函数
 ******************************************************************************/
/*-----------------------------------------------------------------------------
 * @更新日志：
 * @无
 * ---------------------------------------------------------------------------*/
/* 包含的头文件 --------------------------------------------------------------*/
#include "led.h"
#include "sys.h"
#include "delay.h"
#include "serial_communication.h"
#include "nvic_configuration.h"
/*********************************************************************************
函数名称：int main()
函数功能：主函数，LED灯每隔500ms改变一次状态，表示系统正常运行，串口数据收发由中断控制
入口参数：无
返回参数：int
开发作者：闲人Ne
**********************************************************************************/
int main(void)
{
 delay_init();
 LED_Init();
 NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);      // 中断优先级配置
 My_USART1_Init();
 D1=1;         // LED1灭
 D2=0;         // LED2亮
 while(1)
 {
    D1=!D1;
    D2=!D2;
    delay_ms(500);
 }
}
/****** Copyright (C)2021 闲人Ne. All Rights Reserved ****** END OF FILE *******/

2）针对LabVIEW上位机

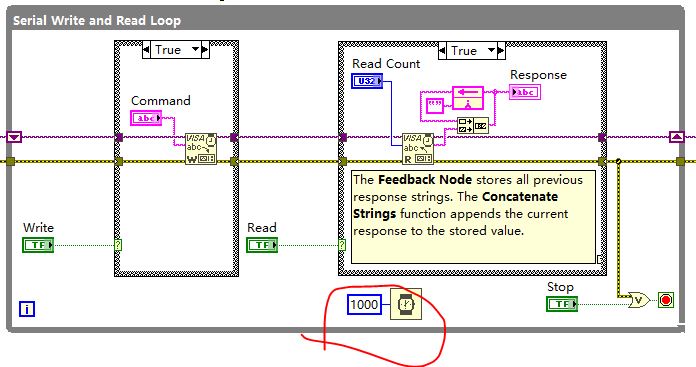

LabVIEW工程可参考范例：Continuous Serial Write and Read.vi，该范例是最简的连续串口通信范例，在程序框图钟进行简单的修改：即在最后的While循环里添加等待1000ms模块（如下图所示）
在这里插入图片描述

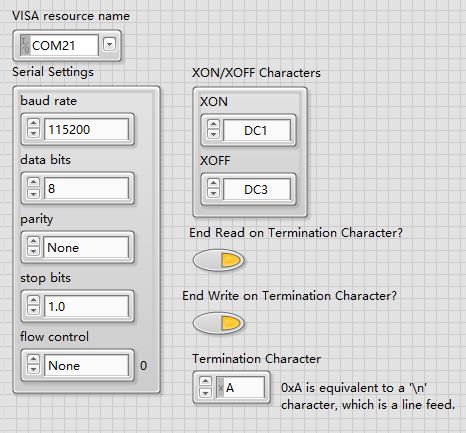

回到该范例的前面板，硬件连接好后，首先先选择com端口（如下图所示：COM21），然后按照之前在STM32F103C8T6工控板上的串口配置参数进行配置，如波特率设为115200等，其他参数默认即可。
在这里插入图片描述
实验效果
运行前，将LabVIEW前面板上的Write和Read控件设为真（即激活发送和接收功能），先烧入STM32F103C8T6工控板的程序并运行，然后运行LabVIEW程序，运行结果如下图所示：
在这里插入图片描述
当Response显示字符串的控件每隔1000毫秒接收到一次串口数据时，则证明串口通信成功。

经验分享

  1. 在进行嵌入式开发时，利用仿真器Debug程序是首选方案，当然利用串口调试助手查程序的问题也是工程师比较喜欢的手段；
  2. 可以利用LabVIEW，串口通信为一些嵌入式开发板开发定制化的上位机软件：如开发板的功能是采集一些实验数据，利用LabVIEW为期开发一个上位机软件，通过串口通信获取开发板采集的数据，然后记录，生成报告等。这对于实验室一些非标测试的项目，开发的成本是很亲民的~
