LoRaWAN之终端硬件设计

终端硬件电路由以下几部分组成：
1、单片机最小系统；
2、LoRa射频芯片；
3、射频电路；
单片机通过 SPI 连接LoRa射频芯片。
  
  

一、LoRa射频芯片对比

   在国内的常用SX1278和SX1268，国外常用SX1276和SX1262。频率越宽芯片越贵。

二、常见设计方案

   终端作为LoRaWAN系统中重要的一环，各个模块厂家在原厂的设计参考基础上推出了自己的模块。小伙们也可以根据自己的项目需求设计自己的终端模块，以下是我罗列的一些常见终端模块硬件方案以供参考，这些方案可以用在私有协议和公有LoRaWAN协议。

1、STM32 + SX127x 方案

目前很多项目都是使用的此种方案。

优势：
   1、STM32代码很好找，官方有现成的终端源码,只需要移植到自己想用的单片机上。
   2、SX127x的射频电路可以参考SX127x硬件电路参考，打板后调试工作量少。

劣势：
   1、此方案可以认为是上一代方案，SX126x目的就是取代SX127x。
   2、SX127x的发射功率低于SX126x，SX127x发射电流和接收电流都高于SX126x。

设计注意事项：
   1、单片机可根据实际项目需求来定，个人比较推荐STM32L051，L系列属于低功耗系列，在低功耗上面有着一定优势，价格和货源都比较稳定，如果要做在线升级或者很多操作逻辑可以升级为STM32L071，最终都以需求来选择单片机型号。

   2、信号收发使用同一根天线，因此需要一个射频开关来选择天线连接发射部分还是接收部分，SX127x/SX126x自带有控制口，可以控制射频开关的切换。个人还是比较建议射频开关使用单片机IO口来控制，这样可以省一个三极管的同时，功耗还会更低，正常情况在2uA左右。

   3、射频电路的元件选择可以参考官方硬件电路，电容电感以村田为主，电容换成台产的一些品牌影响也不大，电感建议使用村田绕线电感。有条件的情况下，最终成品还是拿失网调一下。正常情况下端口输出最高功率在18~19dBm之间（单片机程序要开成20dBm），有射频高手可以调到19点几。

   4、建议使用4层板，抗干扰要好的多（亲测），同时阻抗线也可以走的更细。有条件的可以加屏蔽罩，淘宝上买一个成品的屏蔽罩（最好带定位脚，方便生产），也就一块左右，材质可以选马口铁（久了会生锈）和洋白铜。

   5、SX127x的32M晶体部分可以设计成无源和有源通用的电路，防止在一些特殊场合上会用到TCXO，有源供电也可以用单片机GPIO口供电，不用的时候关掉，降低功耗。

   6、LoRa芯片自带GPIO口要和单片机连上，这些口可以用于检测发射和接收，看了代码会更加明白。

2、STM32 + SX126x 方案

  此方案和方案1相同，不同处在于：
  1、SX126x的发射功率更大，正常情况下端口输出最高功率在21.几dBm（单片机程序要开成最大），发射电流和接收电流都低于SX127x
  2、SX126x比SX127x的芯片要贵，可以根据自己需要来做选择。

3、ASR6501 单芯片方案

   ASR6501是翱捷科技研发的一款LoRa SoC，ASR6501包含了一片ARM M0+内核单片机和一片SX1262。

优势：
   1、体积小，可以做小封装产品；
   2、原生支持LinkWAN（阿里的lora协议）；
   3、成本比STM32+SX1262更低；

劣势：
   1、开源代码底层是封闭的，很多代码看不到；
   2、代码版本众多，还有一些bug，FAE比较忙；
   3、用的是赛普拉斯单片机，资料少，烧写器贵（评估板上有一个，可以直接用），不适合新手；

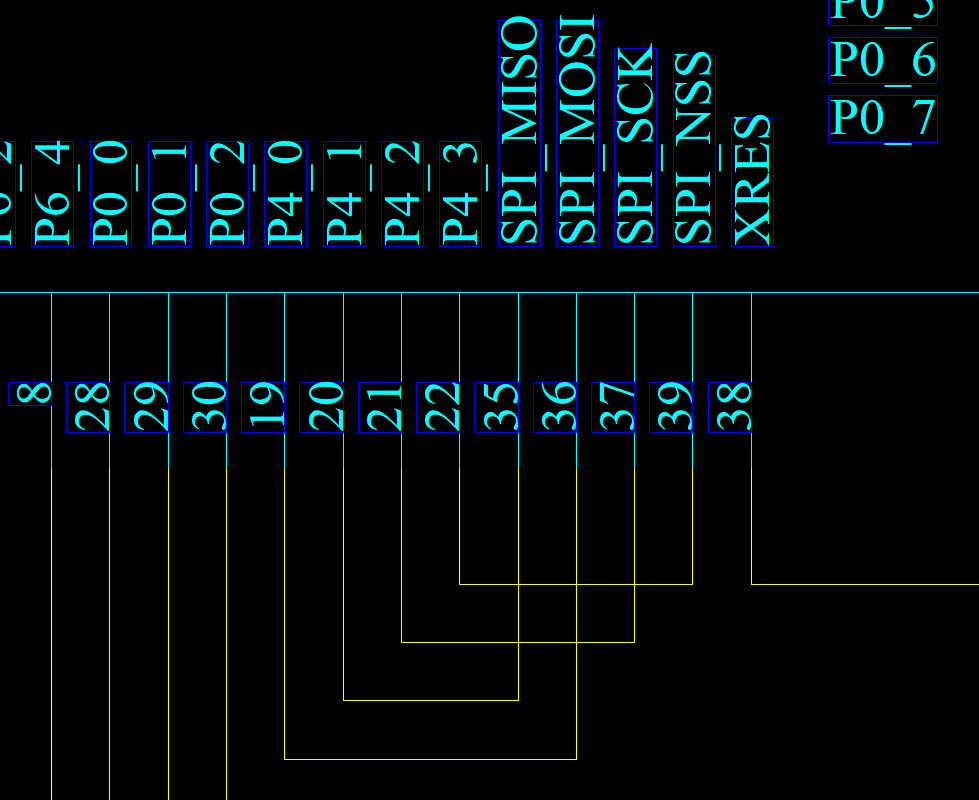

   4、单片机和SX1262相连的SPI，居然需要外部链接（看下图）；

设计注意事项：
   1、代码版本众多，一定要用最新的版的代码。
   2、低功耗调试的时候，要注意他有两种模式，最低功耗可以到2~3uA。
   3、433M和470M可以共用一个电路，868M和915M要参考官方设的硬件设计。
   4、PCB的设计注意事项可以参考方案1。

4、ASR6505 单芯片方案

   ASR6505是翱捷科技研发的一款LoRa SoC，ASR6505包含了一片STM8L 单片机和一片SX1262。

优势：
   1、资料丰富，上手快，适合新手；
   2、成本最低，最小系统可以做到30元以内（有量）；
   3、非常适合做私有协议；

劣势：
   1、STM8L的片内资源较少，不适合搞一些大型应用，LoRaWAN都要悠着点搞；
   2、单芯片体积有点大，还预留了一堆LCD的通信控制引脚。

设计注意事项：
   1、可以自己把官方的SX1262驱动移植上去。
   2、433M和470M可以共用一个电路，868M和915M要参考官方设的硬件设计，和ASR6501相通。
   3、PCB的设计注意事项可以参考方案1。

5、STM32 + ASR6500S

此方案我还没验证完，验证完后更新。ASR6500S是把SX1262及外围射频电路全部封装在芯片内部，用户只需要接SPI,GPIO和天线，都不需要射频调试。
  
  

三、射频参考电路

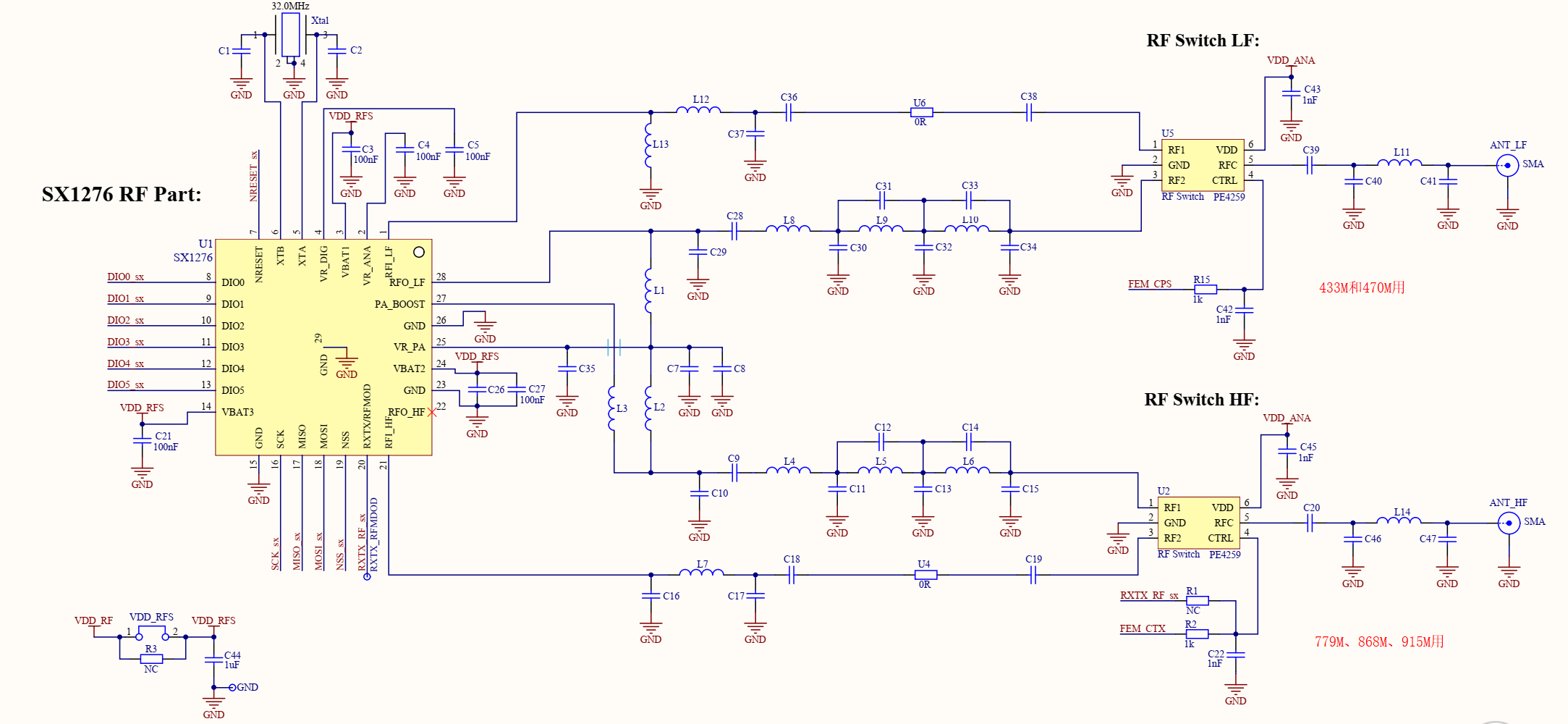

下图使用的是SX1276及外围射频电路，使用SX1278只用看433M和470M用的电路部分。

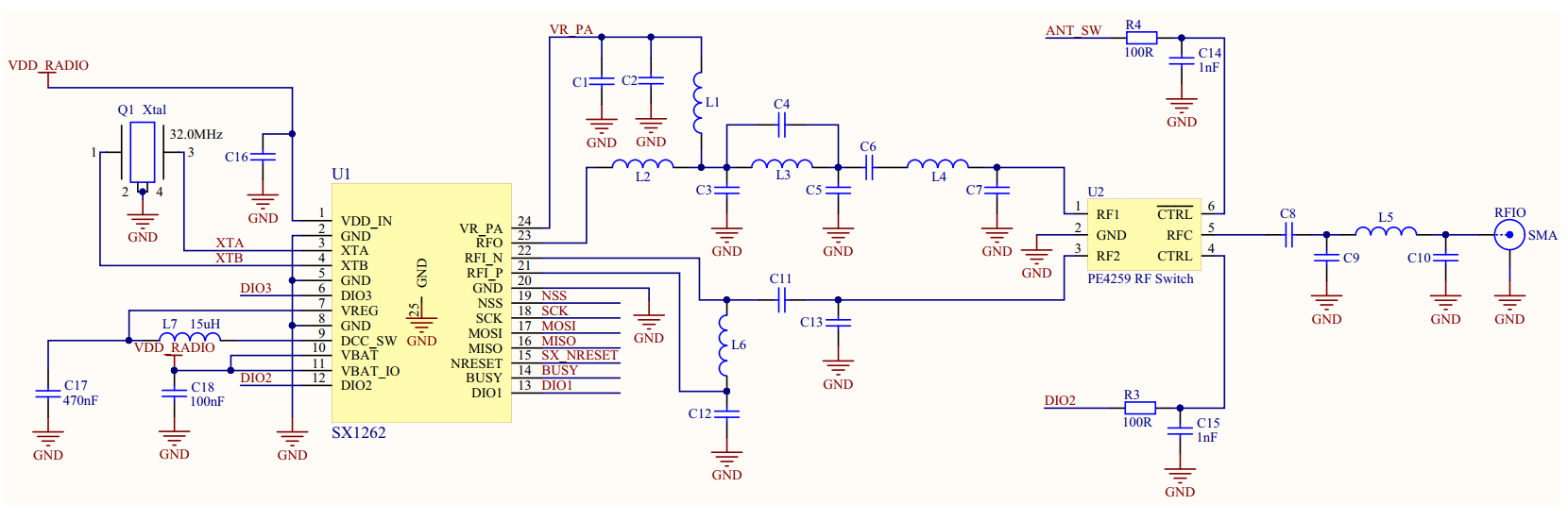

下图使用的是SX1262及外围射频电路，适用于779M,868M,915M

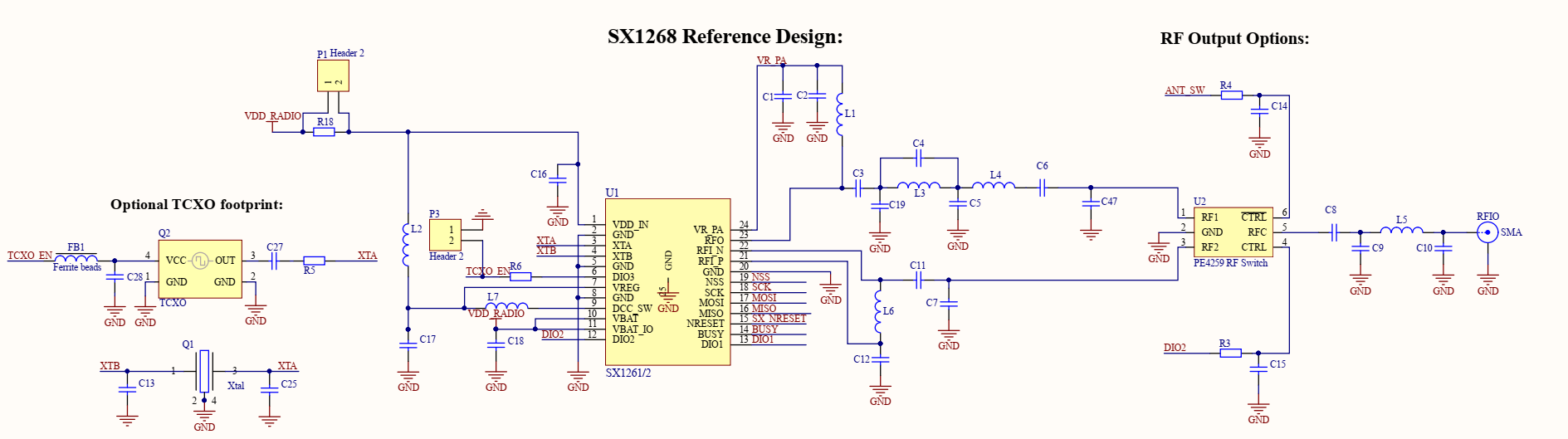

下图使用的是SX1268及外围射频电路，适用于433M,470M

四、注意事项

   1、如果用量特别大的话，可以自主设计，如果量不大的话，研发人力物力成本加上生产折损成本会比购买成本高，建议外购，多买几个厂家的产品做些对比测试，土豪公司随意，想技术掌握在自己手里的公司，就当我没说过这句话，哈哈！
   2、终端是电池供电的情况，一定要考虑电池的最大供电电流，LoRa在发射的时候你要按120mA去计算。
   3、天线一定要多加考虑，一些烂天线可能让你怀疑人生。

   今天更新到这了，有什么疑问可以联系我，只要我能帮上忙的，我都会干，就算是打架！我也去（只限本地）。

下期：LoRaWAN之网关硬件设计（预计清明节更新，网关东西有点多，让我多想想）。
  
  
  
