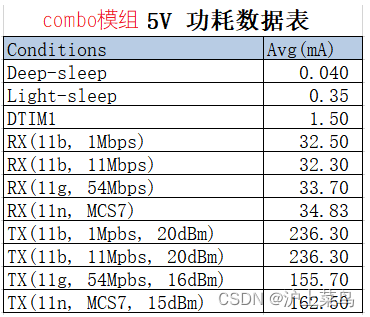

Combo模组采用了先进的电源管理技术（默认 5 V 电压），可以在不同的
功耗模式之间切换，以下模式功耗依次降低：
- Active 模式：芯片射频处于正常工作状态。芯片可以接收、发送和监听信号。
- Modem-sleep 模式：CPU 处于 WFI 状态，XTAL 处于 GATING 状态，Wi-Fi 保持连接状
态，任何唤醒事件（MAC，RTC 定时器或外部中断）都会唤醒芯片。 - Deep-sleep 模式：CPU 和大部分外设都会掉电，Wi-Fi 会断开连接，只有 RTC 和特定
GPIO 可以唤醒芯片并重新进入初始化流程。

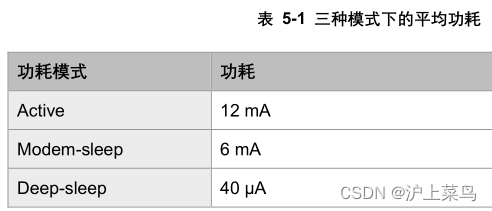

在 Wi-Fi STA 模式下关联上 AP 之后才能进入 modem-sleep 模式，表 5-1 中的平均功耗
也是基于该条件测试的。同时 BLE 是处于关闭的状态。
在 Wi-Fi 开启省电模式的情况下，芯片会在两次 DTIM beacon 间隔时间内，关闭 Wi-Fi 射频及
部分电路，达到省电效果，并在下次 beacon 到来前自动唤醒。睡眠时间由 AP 的 DTIM 间隔决
定，通常为 100 ms 到 1000 ms 之间。睡眠时可以保持与 AP 的 Wi-Fi 连接，并通过 AP 接收来
自其他设备的交互信息。
