概述

场景

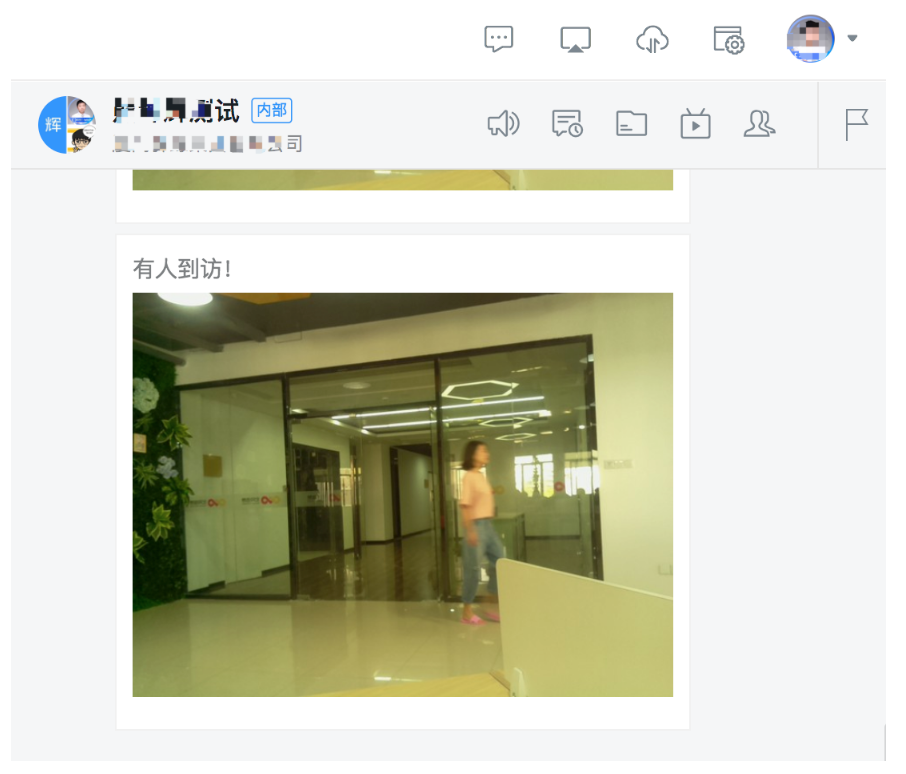

在公司大门入口处布点树莓派和红外感应，实现出入口人员出入时，自动拍照并上送钉钉群机器人

准备

物料准备

树莓派
HC-SR501 人体红外感应器
树莓派摄像头
母对母杜邦线三根

阿里云环境准备

物联网平台
对象存储OSS
函数计算
日志服务（可选）

操作步骤

1 云端开发

1.1 物联网平台

登录阿里云控制台，进入物联网平台控制面板

1.1.1 新建产品

进入设备管理，创建产品，选择基础版或高级版都可以，本实例使用基础版就可以满足基本要求。

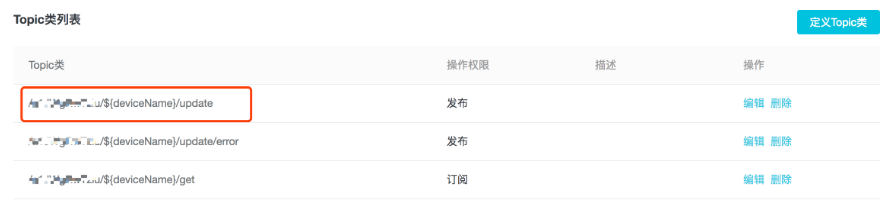

系统会自动创建3个Topic,我们需要使用 /ProductName/${deviceName}/update，作为设备告警消息的上送的Topic。

1.1.2 设备管理

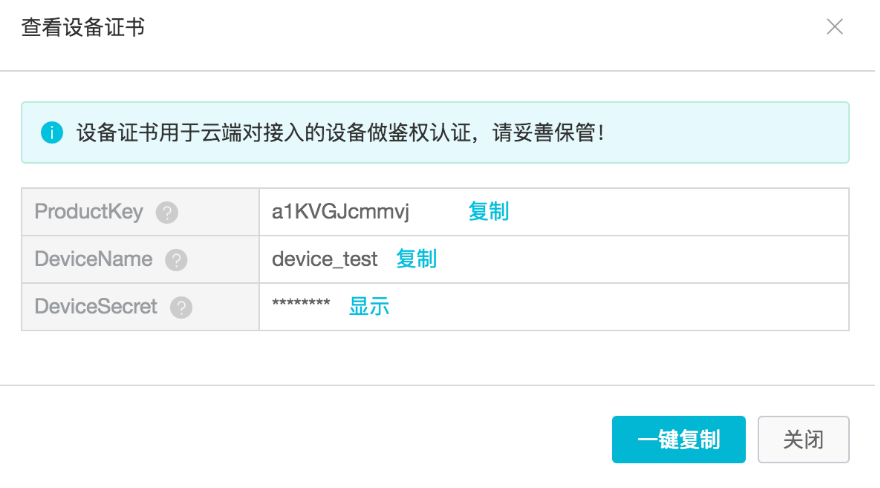

在产品中新增设备，并获得设备的3元组，在2.3节的设备代码的编写时需要使用此3元组。设备三元组是设备的唯一标示

1.1.3 新建规则引擎

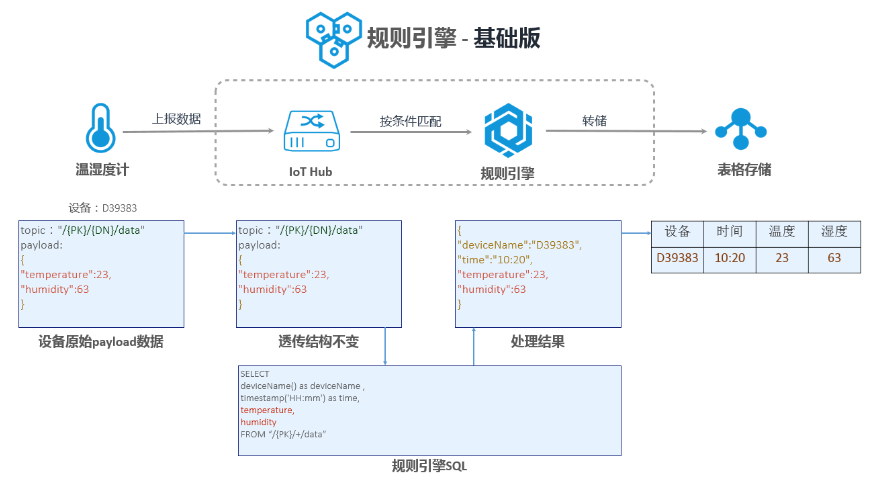

设置规则引擎的意义在于，可以将设备上送的消息数据，通过配置转发规则将处理后的数据转发到阿里云其他服务，例如RDS、TBS和函数计算等等。我们需要注意的是从设备端到规则引擎处理后的JSON数据格式的变化，下图中是基础版的演变过程：

我们在设备端消息上送定义的JSON的格式是：

{
    'photo': 'xxxxxxx.jpg'
}

新创建一个规则，数据格式选择JSON。编写处理数据的SQL

SELECT deviceName() deviceName, photo FROM "/a1O4b4XcICc/+/user/test"

配置完成后，我们可以模拟调试一下，检查规则是否正确：

接着，配置数据转发，把数据转发到FC函数计算中。分别选择在1.3步骤中创建好的服务和函数。
![数据转发配置](
https://iot-demo-hs.oss-cn-hangzhou.aliyuncs.com/article/20181114092559.png)

1.2 对象存储

由于设备端拍摄的照片需要在钉钉中展示，因此把照片存储在OSS上是一个解决方案。

1.2.1 新建bucket

新建一个bucket用于存储设备上送的照片。读写权限选择公共读
然后在bucket中创建photo目录。

1.3 函数计算

经过物联网平台规则引擎转发过来的JSON数据，我们通过建立函数，把它转发到钉钉机器人接口上，实现钉钉群中的消息通知

1.3.1 新建服务

新创建服务，如果需要记录和回溯函数执行的日志，则需要开通日志服务，配置日志仓库。

1.3.2 新建函数

使用空白模版新建函数，不需要触发器，运行环境选择python2.7

1.3.3 函数代码

# -*- coding: utf-8 -*-

import logging
import json
import requests

def post(data):
    webhook_url='https://oapi.dingtalk.com/robot/send?access_token=${Token}' #钉钉群机器人的webhook的URL
    headers = {'Content-Type': 'application/json; charset=utf-8'}
    post_data = json.dumps(data)
    try:
        response = requests.post(webhook_url, headers=headers, data=post_data)
        logging.info('Send success')
    except requests.exceptions.HTTPError as exc:
        logging.error("Send Error,HTTP error: %d, reason: %s" % (exc.response.status_code, exc.response.reason))
        raise
    except requests.exceptions.ConnectionError:
        logging.error("Send Error,HTTP connection error!")
        raise
    else:
        result = response.json()
        logging.info('Send Error:%s' % result)
        if result['errcode']:
            error_data = {"msgtype": "text", "text": {"content": "Send Error, reason:%s" % result['errmsg']}, "at": {"isAtAll": True}}
            logging.error("Send Error:%s" % error_data)
            requests.post(webhook_url, headers=headers, data=json.dumps(error_data))
        return result

def post_makedown(title,text):
    data = {
        "msgtype": "markdown",
        "markdown": {
            "title": title,
            "text": text
        },
        "at": {
            "atMobiles": [],
            "isAtAll": False
        }
    }
    post(data)

def handler(event, context):
    logger = logging.getLogger()
    evt = json.loads(event)
    #OSS endpoint url
    post_makedown('告警','![screenshot](https://${bucket}.oss-cn-hangzhou.aliyuncs.com/photo/%s)' % evt.get('photo',''))
    logger.info('photo name is %s', evt.get('photo',''))
    return 'OK'

2 设备端开发

HC-SR501模块感应到有人移动时，会输出高电平，则触发摄像头拍照，并将照片文件存储到OSS，同时发送消息到IOT的/update消息队列中

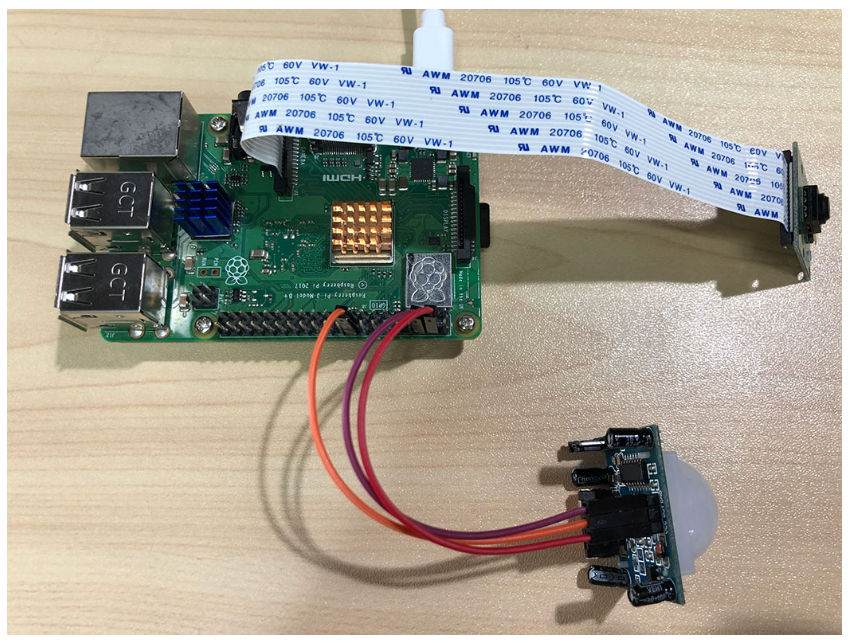

2.1 硬件安装

连接好摄像头
将HC-SR501 人体红外感应器的vcc引脚接5v，也就是pin4，I/O引脚接pin18，GND引脚接地pin6

2.2 环境准备

我们在树莓派上使用python2.7作为开发语言。

1. pip install aliyun-python-sdk-iot-client
2. pip install oss2
3. mkdir py-demo (项目程序文件夹)
4. cd py-demo
5. mkdir photo (本地照片临时目录)
6. vim monitor.py

2.3 代码开发

monitor.py 内容如下：

# -*- coding: utf-8 -*-

import json
import uuid
import logging
from time import sleep
from picamera import PiCamera
import RPi.GPIO as GPIO
import oss2
import aliyunsdkiotclient.AliyunIotMqttClient as iot

# 参数定义
options = {
    'productKey': '${productKey}',  # 设备标识三元组
    'deviceName': '${deviceName}',  # 设备标识三元组
    'deviceSecret': '${deviceSecret}',  # 设备标识三元组
    'port': 1883,  # iot mqtt port
    'host': 'iot-as-mqtt.cn-shanghai.aliyuncs.com',  # iot mqtt endpoint
    'endpoint': 'http://oss-cn-hangzhou.aliyuncs.com',  # oss endpoint
    'ak': '${ak}',
    'sk': '${sk}',
    'bucket': '${bucket}',  # oss bucket
    'ir_pin': 24  # 人体红外感应器设置读取针脚标号
}

topic = '/' + options['productKey'] + '/' + options['deviceName'] + '/user/test'

# 拍照存oss，并发送通知
def takephoto2oss(client):

    #拍照
    photo_filename = str(uuid.uuid1()) + ".jpg"
    print('take photo :' + photo_filename)
    camera.capture('photo/' + photo_filename)

    #存OSS
    print('save photo to oss :' + photo_filename)
    bucket.put_object_from_file(
        'photo/' + photo_filename, 'photo/' + photo_filename)

    #消息上送
    payload_json = {
        'photo': photo_filename
    }
    print('send data to iot server: ' + str(payload_json))
    client.publish(topic, payload = str(payload_json))


def on_connect(client, userdata, flags_dict, rc):
    print("Connected with result code " + str(rc))


def on_disconnect(client, userdata, flags_dict, rc):
    print("Disconnected.")


if __name__ == '__main__':
    # GPIO 初始化
    GPIO.setmode(GPIO.BCM)
    GPIO.setwarnings(False)
    GPIO.setup(options['ir_pin'], GPIO.IN)

    # 摄像头 初始化
    camera = PiCamera()
    camera.resolution = (640, 480)
    camera.vflip = True
    camera.hflip = True

    # OSS 初始化
    auth = oss2.Auth(options['ak'], options['sk'])
    bucket = oss2.Bucket(auth, options['endpoint'], options['bucket'])

    # IOT Mqtt 初始化
    client = iot.getAliyunIotMqttClient(options['productKey'], options['deviceName'], options['deviceSecret'], secure_mode = 3)
    client.on_connect = on_connect
    client.connect(host=options['productKey'] + '.' + options['host'], port=options['port'], keepalive = 60)

    while True:
        # 当高电平信号输入时报警
        if GPIO.input(options['ir_pin']) == True:
            print " Someone is coming!"
            takephoto2oss(client)
        else:
            continue
        sleep(3)

循环判断
