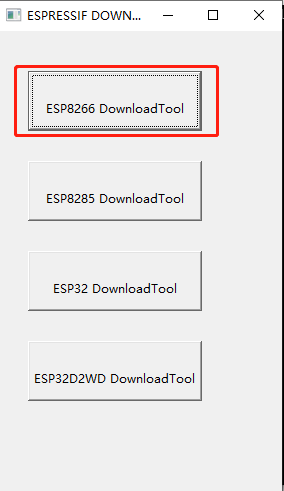

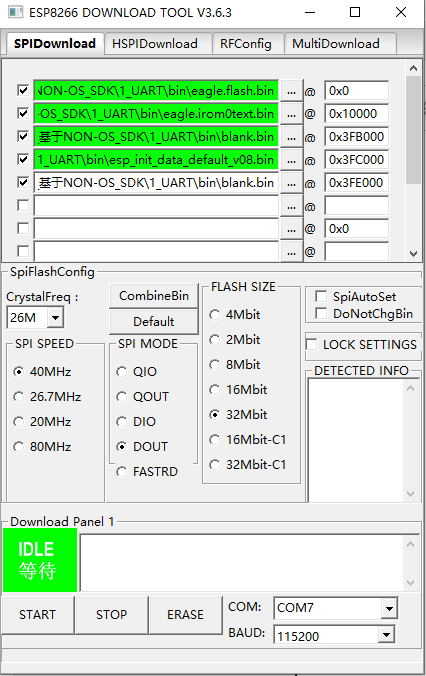

编译生成的 bin 文件在 ESP8266_NONOS_SDK-2.2.1bin 文件夹里面：

需要烧录四个固件，

blank.bin ，esp_init_data_default_v08.bin 只要过烧录一次即可。

eagle.flash.bin，eagle.irom0text.bin 每次修改编译后会重新生成，每次都要烧录。

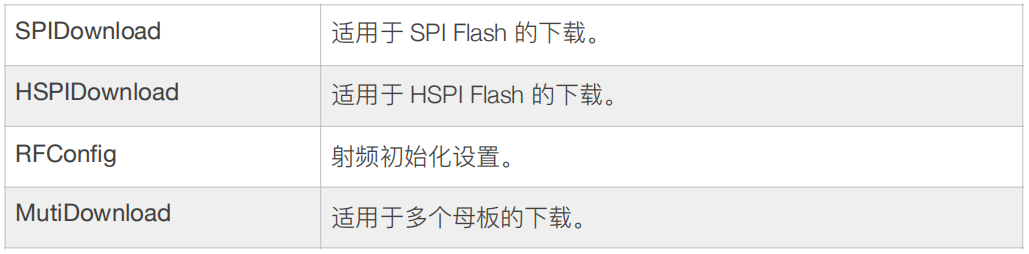

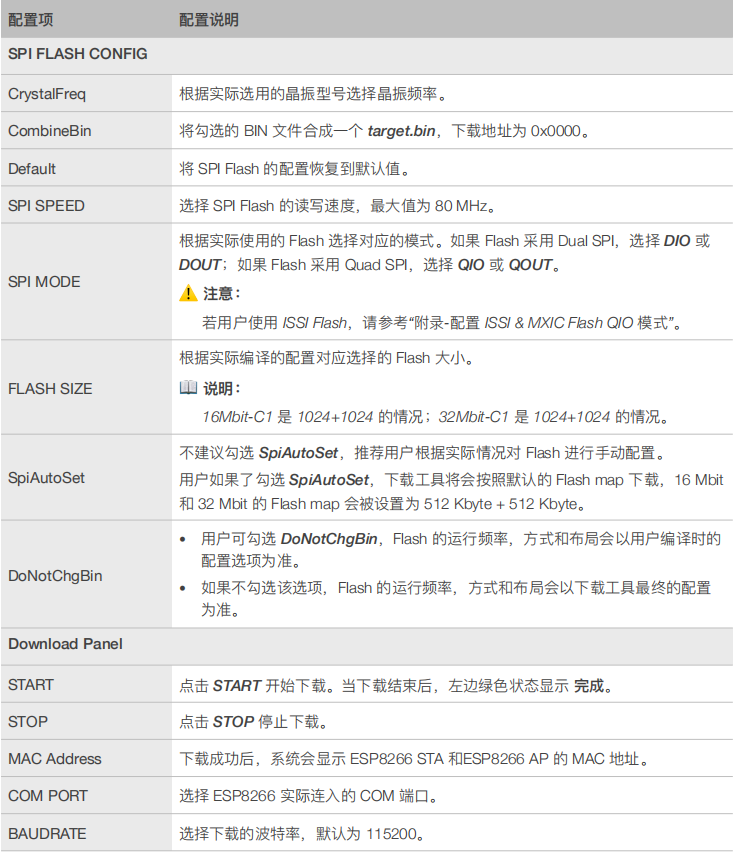

如果勾选 DoNotChgBin，下载工具会按照顶层 Makefile 文件里面的设置的参数进行烧录：

BOOT?=none
APP?=0
SPI_SPEED?=40
SPI_MODE?=QIO
SPI_SIZE_MAP?=0

标准SPI

（3-wire）

标准SPI通常就称SPI，它是一种串行外设接口规范，有4根引脚信号：clk , cs, mosi, miso。

Dual SPI

（4-wire）

仅针对SPI Flash而言，不是针对所有SPI外设。对于SPI Flash，全双工并不常用，因此扩展了mosi和miso的用法，让它们工作在半双工，用以加倍数据传输。

即对于Dual SPI Flash，可以发送一个命令字节进入dual mode，这样mosi变成SIO0（serial io 0），mosi变成SIO1（serial io 1）,这样一个时钟周期内就能传输2个bit数据，加倍了数据传输。

Qual SPI

（6-wire）

与Dual SPI类似，也是针对SPI Flash，Qual SPI Flash增加了两根I/O线（SIO2,SIO3），目的是一个时钟内传输4个bit。

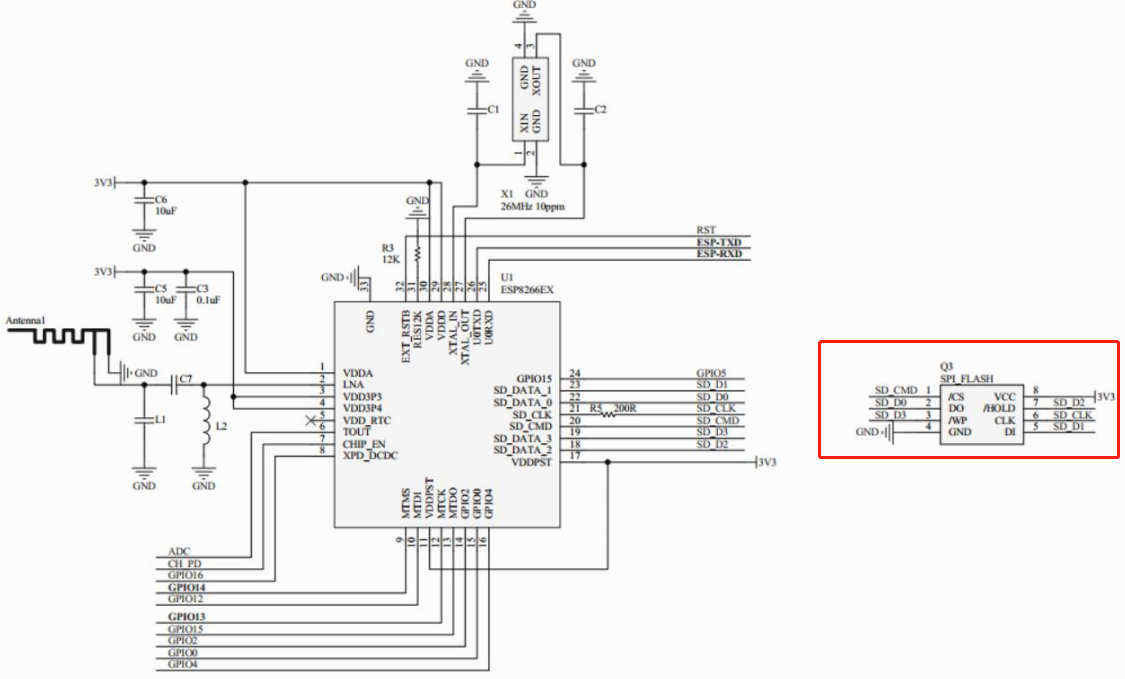

ESP-12E、ESP12F都是使用的6线，即Qual SPI。

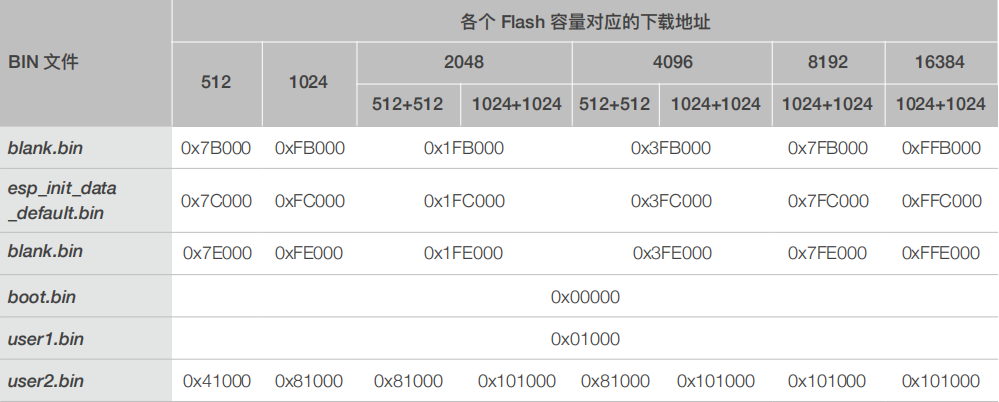

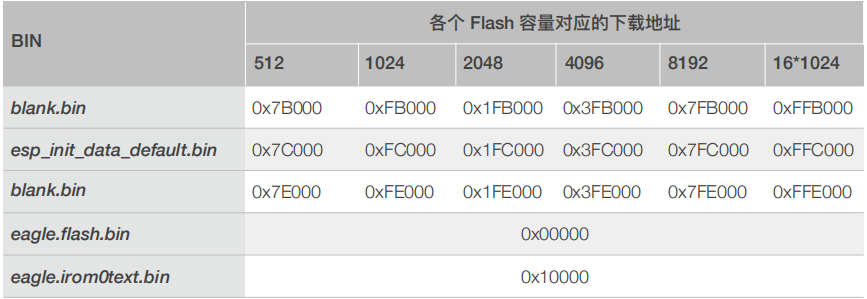

blank.bin（1）	初始化 RF_CAL 参数区。烧录位置由应用程序中 user_rf_sector_set 设置决定。由乐鑫官方提供，位于 ESP8266_SDKbin 下。
esp_init_data_default.bin	初始化其他射频参数区。至少烧录一次。当 RF_CAL 参数区初始化烧录时，本区域也需要烧录。由乐鑫官方提供，位于 ESP8266_SDKbin 下。
blank.bin（2）	初始化系统参数区。由乐鑫官方提供，位于 ESP8266_SDKbin 下。
boot.bin	主程序。由乐鑫官方提供，位于 ESP8266_NONOS_SDKbin 下。
user1.bin	主程序，编译应用生成，位于 ESP8266_NONOS_SDKbinupgrade 下。
user2.bin	云端服务器下发的升级固件。
eagle.flash.bin	系统程序，编译应用生成。每次都需要烧录
eagle.irom0text.bin	用户程序，编译应用生成。每次都需要烧录

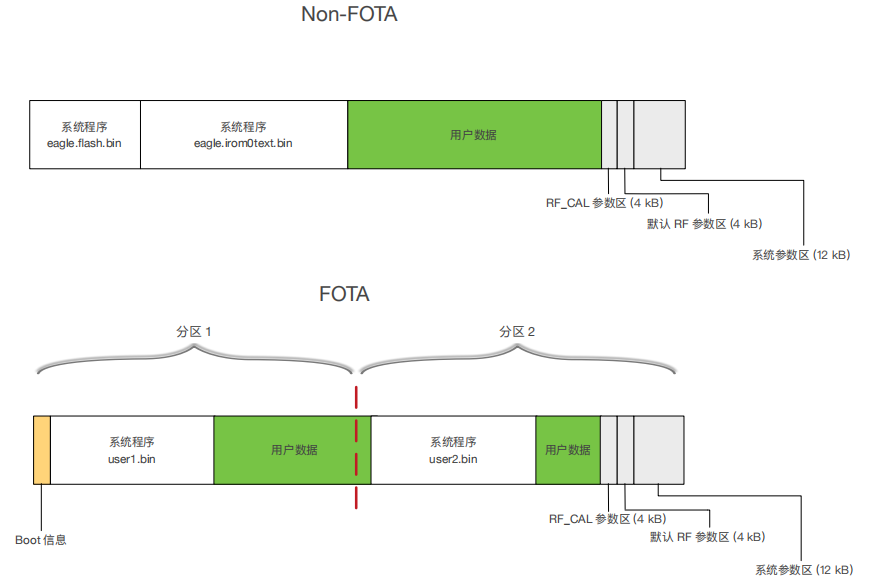

Boot 信息	位于 FOTA 固件的分区 1，存放 Boot ⽂件。
系统程序	⽤于存放运⾏系统必要的固件。
⽤户数据	当有多余的 Flash 空间⽤于⽤户数据区时，空闲区域均可⽤于存放⽤户数据。⽤户可在其中任意空闲位置设置⽤户参数区，建议⾄少为⽤户参数区预留 12 KB 空间。
RF_CAL 参数	⽤于系统⾃动保存校准后的 RF 参数。
默认 RF 参数	将 esp_int_data_default.bin 下载⾄该区，⽤于保存默认的参数信息。
系统参数	⽤于保存系统参数信息。
