概述

OneNET是由中国移动打造的PaaS物联网开放平台。平台能够帮助开发者轻松实现设备接入与设备连接，快速完成产品开发部署。但是对于传统电气工程师的传感器、串口设备、PLC等似乎连接到OneNET是一个复杂的过程，本文就介绍如何将传统的设备连接到OneNET。
这里主要介绍2类设备接入OneNET，第一类是串口设备，比如RS485/232设备，这些设备一般采用Modbus RTU或者645协议。此时使用串口转JSON网关可以实现接入OneNET。
在这里插入图片描述

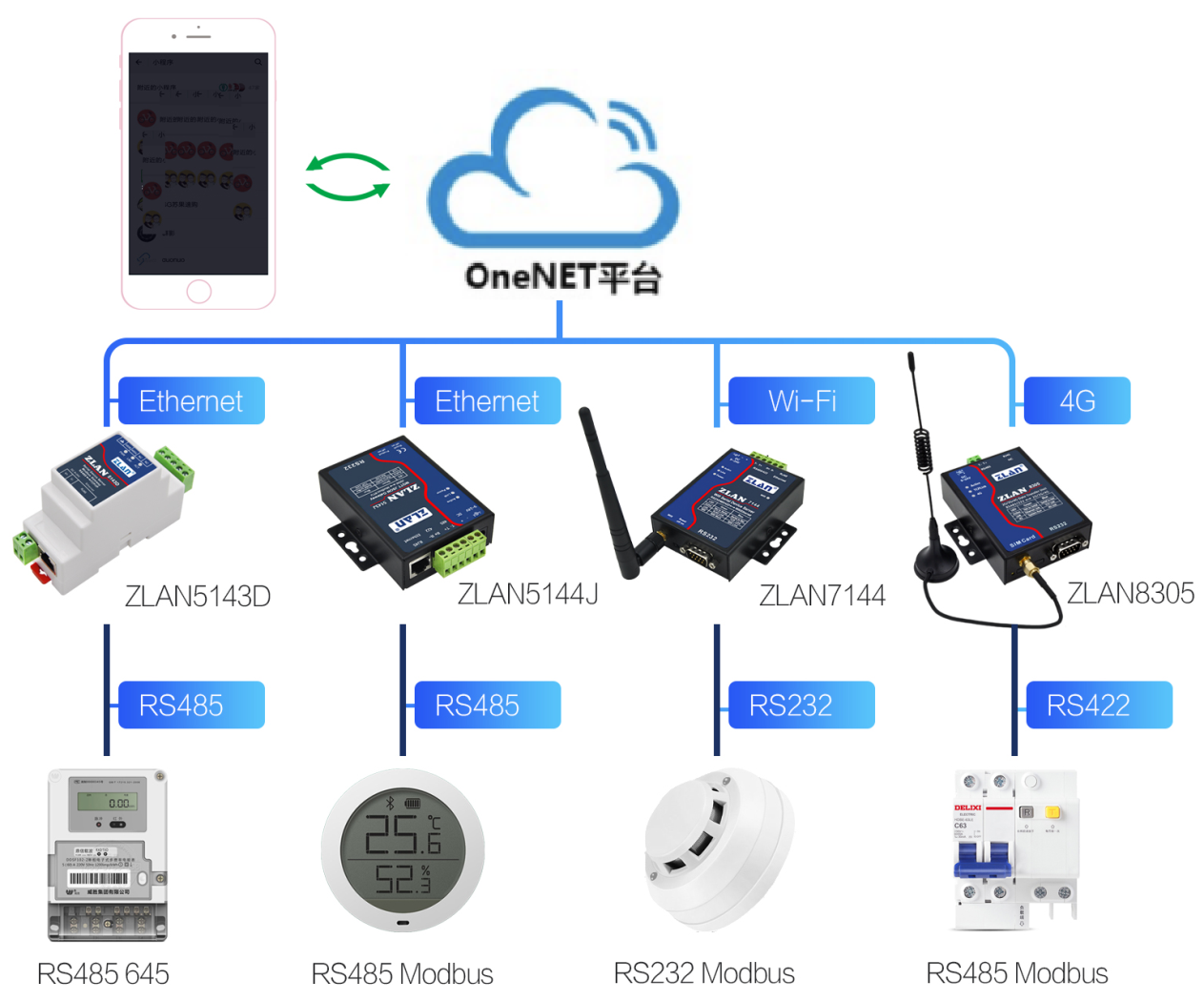

图 1卓岚物联使用概念图
第二类是将数字量输入、模拟量输入，这些量采集后需要上传OneNET，或者通过OneNET下发控制继电器输出。此时，可以使用ZLAN6844，DI、AI、DO转JSON网关来实现，使用方法类似第一类。这里主要以第一类为例介绍采用MQTT+JSON格式对接OneNET平台上传Modbus RTU设备数据。
1.操作和实战
1.1.注册OneNET
请登录https://open.iot.10086.cn/，注册OneNET账号。注册过程比较简单这里就不再累述。登录后进入开发者中心，点击左上角全部产品，全部产品多协议接入MQTT(旧版)。然后点击“添加产品”。
在这里插入图片描述

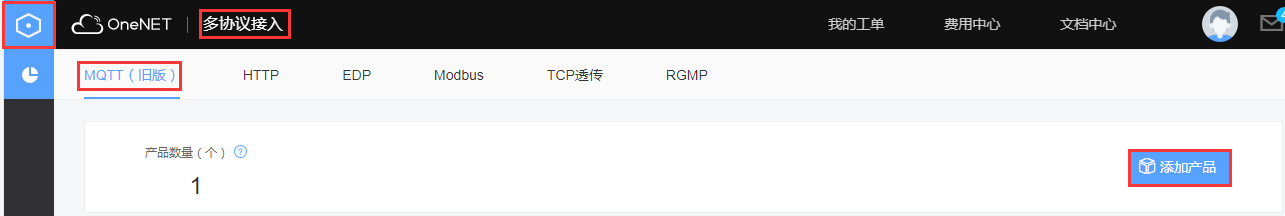

图 2注册和登录
假设这里添加一个“我的测试”这样的产品，其它选择可以按照实际情况进行。

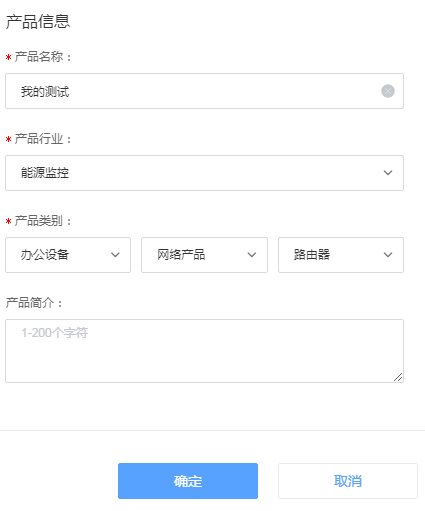

图 3添加产品
提示添加设备（后面也可以通过点击产品设备列表添加设备来增加设备）。这里添加一个“我的设备”这样的设备。这里的“鉴权信息”是后面设备连接时用到的，鉴权信息是自己输入的随意的密码。
在这里插入图片描述
图 4添加设备
这样OneNET端的操作就完成了。
1.2.设备配置
假设我们需要将一个站地址为1、功能码为03、寄存器为01的仪表数据上传到OneNET，这里需要一个MQTT+JSON转Modbus功能的网关（比如ZLAN5144J）。拿到网关之后，将这个仪表连接到网关的RS485接口，连接上网线，使用ZLVircom工具进行网关配置（http://www.zlmcu.com/download/ZLVirCom.zip）。进入ZLVircom的设备管理搜索设备选中设备编辑设备固件与配置：
在这里插入图片描述

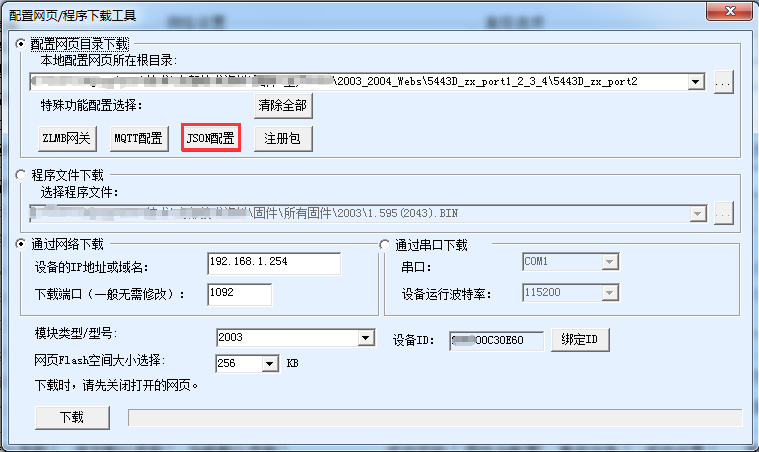

图 5固件和配置
点击“JSON配置”，打开JSON转Modbus RTU设置对话框。

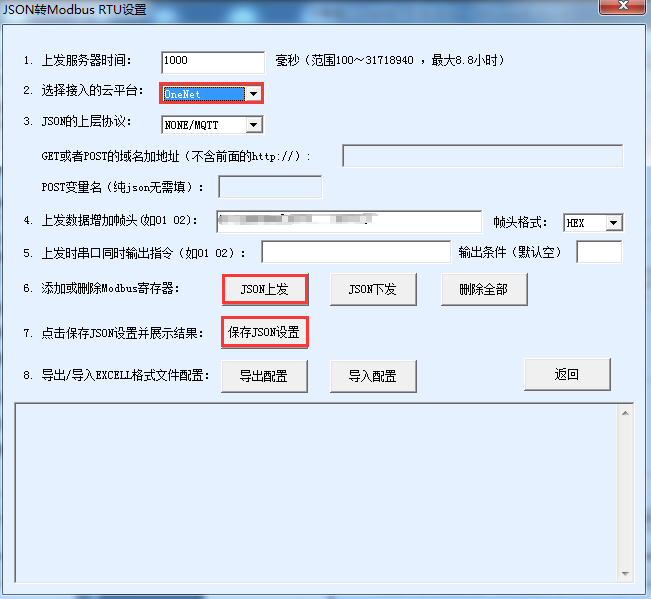

图 6JSON配置
在接入云平台那里选择“OneNET”。然后点击“JSON上发”进行Modbus寄存器配置，返回后还需要点击“保存JSON设置”，然后点击返回。这里先介绍一下“JSON上发”配置：
在这里插入图片描述

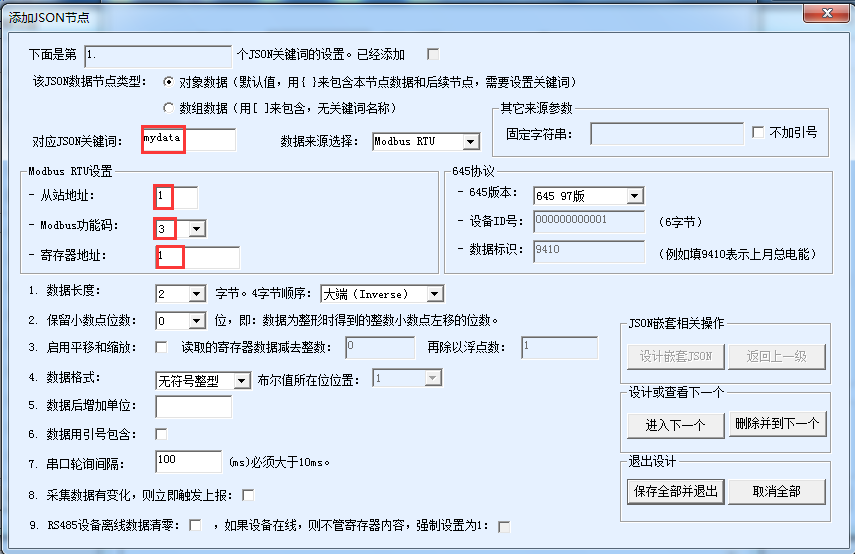

图 7Modbus和JSON设置
这里将这个数据点的名称设置为mydata（后面OneNET平台会显示这个名称）。站地址为1、功能码为03、寄存器地址为1。点击“保存全部并退出”，这样回到上一个对话框后点击“保存JSON设置”后，点击“返回”。此时系统提示是否进行MQTT配置，由于我们采用MQTT协议和OneNET平台对接，所以这里需要点击“是”。
在这里插入图片描述

图 8MQTT参数和OneNET参数对应关系
在MQTT配置对话中只需要填写3个参数即可，其中的用户名即产品概述中可查的产品ID，密码即设备信息中可查的鉴权信息，客户端ID即设备列表中可查的设备ID。配置好后，点击“保存MQTT设置”，返回到第一个“固件与配置”对话框，点击“下载”按钮，下载配置到网关内部，网关随后重启。此时看到官网的TCPLink灯蓝色点亮，并且在OneNET上看到这个在线了。
在这里插入图片描述

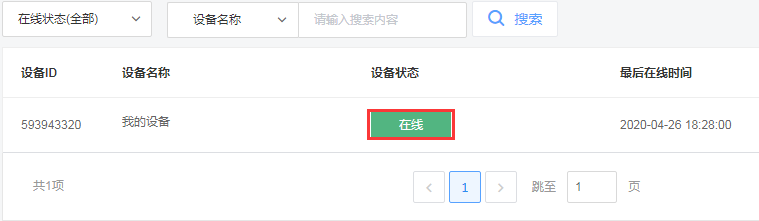

图 9设备在线
1.3.数据查看
当设备连接上OneNET之后，设备就按照之前配置的1000ms（1秒）上发一次mydata的当前值。在设备列表中，点击“数据流”可以看到数据。

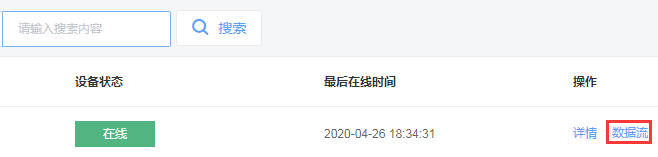

图 10设备数据流
可以看到现在在数据流中已经有了我们添加的json关键词对应的数据“mydata”，现在数据个数已经上发286个。
在这里插入图片描述

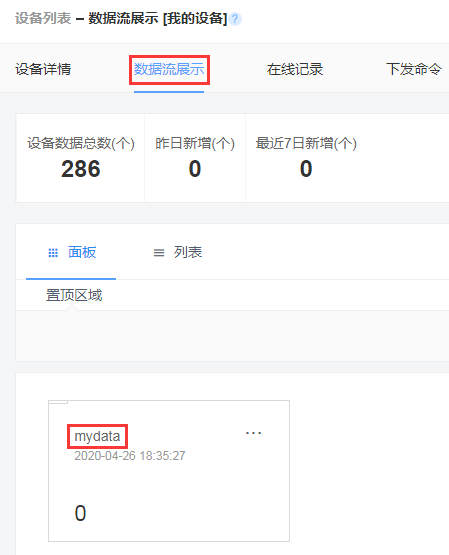

图 11mydata数据产生

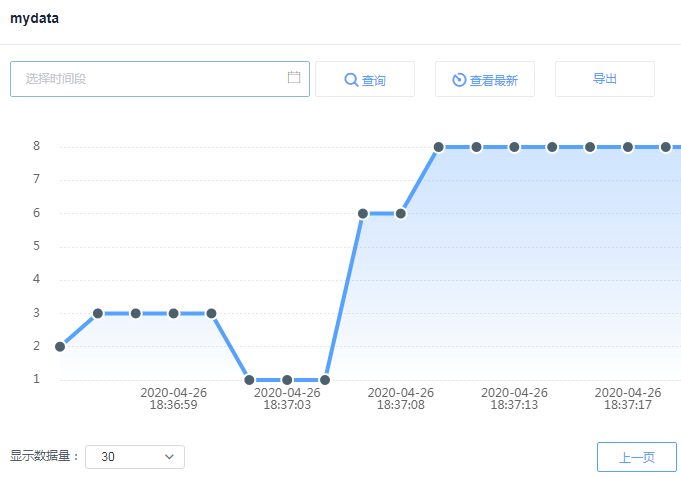

点击mydata这个数据，还可以看到数据的历史曲线。

图 12数据历史曲线

1.4.其它
另外使用OneNET的MQTT接入方式还可以实现设备和设备之间的通讯，OneNET平台下发数据给Modbus RTU控制器等。由于篇幅所限这里无法一一详述。总之使用OneNET平台配合MQTT+JSON转Modbus RTU的网关，可以快速实现传感器和OneNET平台的对接，是物联网设备连接现在流行云平台的快速方法。
