NBIOT PSM低功耗模式 M5310A模组

PSM模式

PSM 状态是指用户终端进入功率节省状态，处于 PSM 状态终端关闭收发信号机，不监听无线侧寻呼，与网络没有任何消息交互，处于最省电状态。

NBIOT 工作状态

connected(连接状态)：模块注册入网后处于该状态，可以发送和接收数据，无数据交互超过一段时间后会进入Idle 模式，时间由基站侧的“不活动计时器”配置，是全国统一规划，默认为 20s。(客户不能配置)

idle(空闲状态)：可收发数据，且接收下行数据会进入 Connected 状态，无数据交互超过一段时会进入 PSM模式，时间由活动定时器（Active-Timer[T3324]）配置，默认 10s。

psm(低功耗状态)： 此模式下终端关闭收发信号机，不监听无线侧的寻呼，因此虽然依旧注册在网络，但信令不可达，无法收到下行数据，功率很小。 持续时间由核心网配置(T3412)，有上行数据需要传输或 TAU 周期结束时会进入 Connected 态。

工作转换流程

1.终端发送数据完毕处于 Connected 态，启动“不活动计时器”。

2.“不活动计时器”超时，终端进入 IDLE 态，启动活动定时器（Active-Timer[T3324]）。

3.Active-Timer 超时，终端进入 PSM 状态，在此状态中，终端不进行寻呼，不接受下行数据，处于休眠状态，当终端处于 PSM 态时，也可以通过主动发送上行数据令终端回到激活态。

4.TAU Timer 从终端进入空闲态时便开始计时，TAU 周期结束时进入 Connected 态，TAU周期[T3412]配置。

进入PSM模式

设备空闲态超时就会进入PSM模式，通过配置活动定时器（Active-Timer[T3324]）时间即可控制进入PSM时间，定时器T3324最低可配置为2s。移动模组M5310A在上传资源数据（AT+MIPLNOTIFY）提供了两种方式可以控制模组进入IDLE空闲态。

AT+MIPLNOTIFY=<ref>,<mid>,<objid>,<insid>,<resid>,<type>,<len>,<value>,<index>,<flag>[,<ackid>]

其中flag 为消息标识：
1 - 第一条报文
2 - 中间报文
0 - 最后一条报文
0x200 - 发送后模组进入IDLE态
0x400 - 接收到应答报文后模组进入IDLE态

有一些应用场景需要控制功耗，为了上传资源数据后尽快进入PSM模式，可配置IDLE空闲态定时器T3324时间为最低，在上传资源数据指令中flag可选0x200,0x400，实现数据上传后跳过connected态尽快的进入了IDLE态，从而更快地进入PSM模式。但是这种应用这种场景，是设备主动上传资源数据后需要进入休眠，并且也平台无信息互动。（AT命令交互可推出PSM进入Cconnected态）

退出PSM模式

模组发送AT命令可推出PSM模式，或者配置定时器T3412定时退出。在设备唤醒后需要上传资源数据前，可发“ATrn”唤醒模组。（任何AT指令可退出PSM）

配置PSM

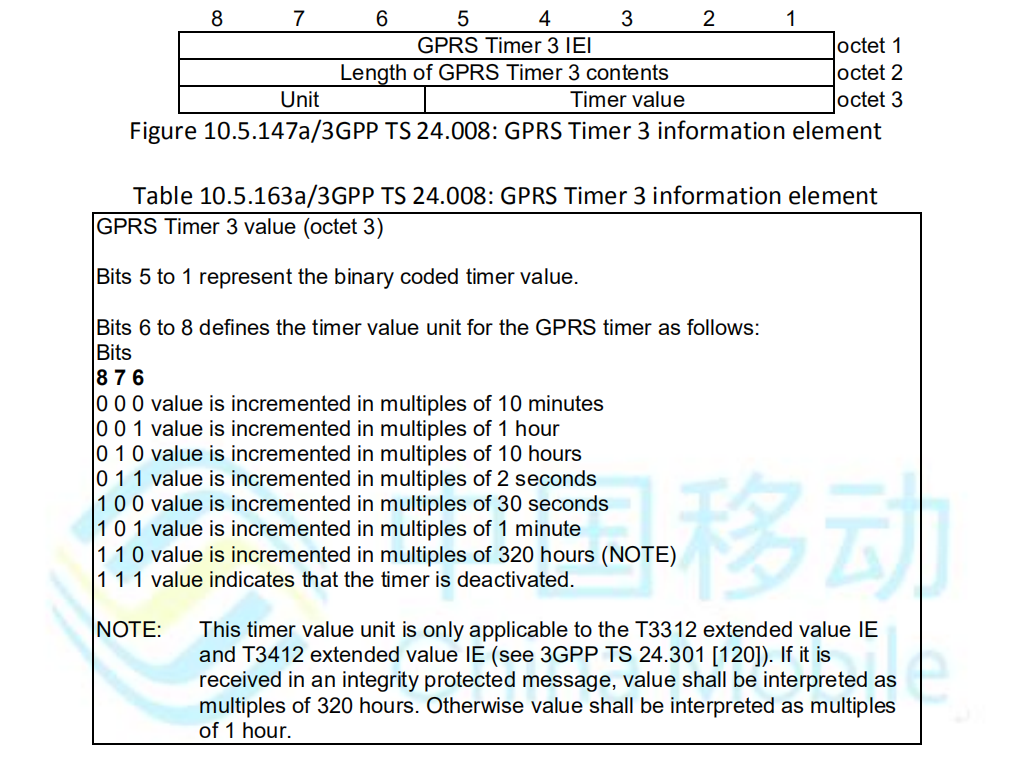

TAU周期[T3412]：

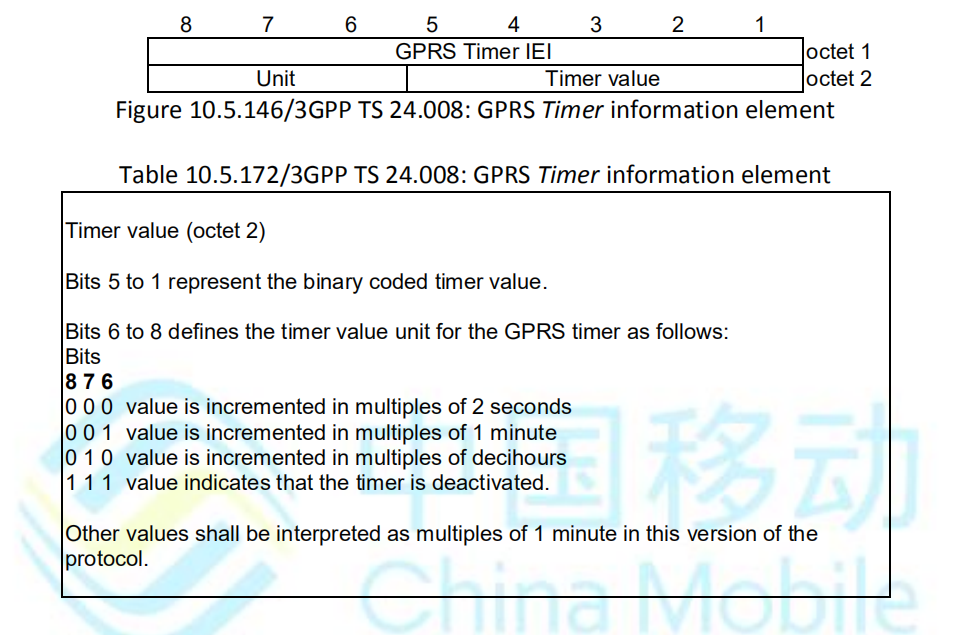

Active-Timer[T3324]：

PSM配置指令：

AT+CPSMS=<mode>,[<Requested_PeriodicRAU>],[<Requested_GPRS-READYtimer>],[<Requested_PeriodicTAU>],[<Requested_Active-Time>]
//这里只需配置三个部分
//<mode> : 1 (配置为使能PSM模式)
//<Requested_PeriodicTAU>:01000011 (按定时器T3412配置图，超时为30小时)
//<Requested_Active-Time>:00000011 (按定时器T3325配置图，超时6s)
配置指令：AT+CPSMS=1,,,01000011,00000011
