FM调制解调---FPGA

101 阅读 0 评论
我是靠谱客的博主 纯情发带，这篇文章主要介绍FM调制解调---FPGA，现在分享给大家，希望可以做个参考。

        实验通过编写一个DMA读模块获取FM调制的数据源，DMA模块的实现是基于AXI协议。因为在数据的传输中，Xilinx提供的官方DMA IP核在传输完一次突发数据后需要在PS 端重新启动一次都或者写操作，如此的话，在进行大量数据的传输工作时，尤其是对DDR 不同地址区域同时进行读写操作时，IP 核不能有效工作。所以通过创建一个模块用于读取DDR，无需PS端参与即可完成读DDR操作。

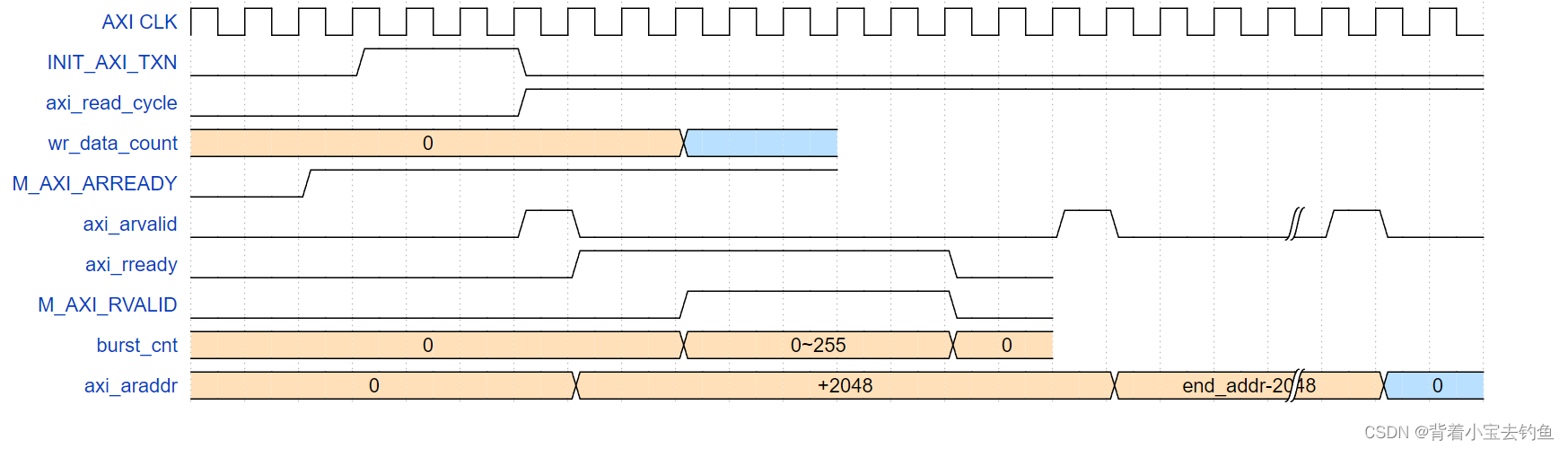

 AXI_DMA_RD模块突发读时序：

        该模块读取的内容是先由PS端提前写入DDR某一地址区间的音频数据，按照AXI突发读时序进行数据读取，同时需要添加FIFO IP核来完成数据位宽转换和跨时钟域处理。为了防止数据丢失，当判断FIFO写入数据计数器为0，才启动一次突发读DDR。

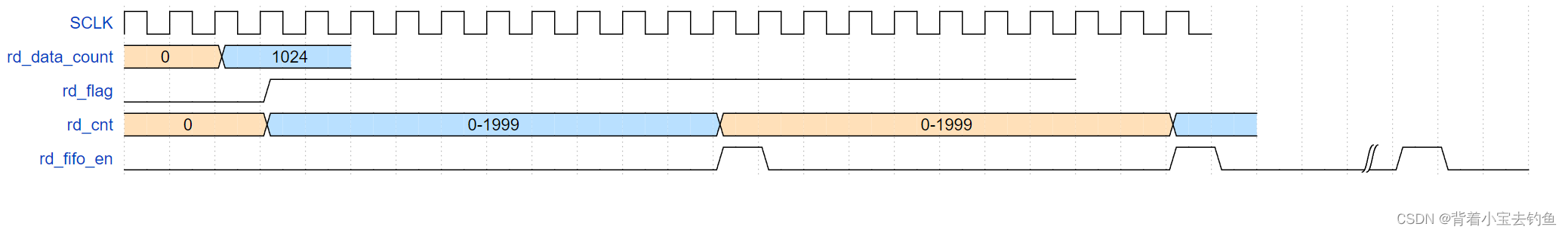

 FIFO 读时序：

         FM调制模块：

        依据调频信号的数学表达式：



        实现图中公式高亮部分，需要用到两个ROM IP用于存放正余弦波形，正余弦波形可由matlab获得，以及一个乘法器IP完成调制中的乘法操作。

复制代码
1
2
3
c = 0:1/1024:1023/1024; %ROM 中有 1024 点
c_rom = fix(1024*sin(2*pi*c));
%c_rom = fix(1024*cos(2*pi*c));

         重要参数：调频灵敏度Kf 和 最大频偏频率控制字 W



         FM解调模块：

        首先用两个寄存器将接收到的 I Q 两路数据进行缓存，再用两个寄存器进行延时一拍，就可以得到 i(i)与 i(i-1)，q(i)与 q(i-1)，再调用乘法器完成乘法运算，再将乘法器结果进行加减运算，再进行除法，即可得到解调结果。



复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
module fm_demod(
		input	wire 			sclk,
		input	wire 			rst_n,
		input	wire 			adc_valid,
		input	wire 	[11:0]	adc_data_i,
		input	wire 	[11:0]	adc_data_q,
		input	wire 	[31:0]	end_count,

		output	reg 			dmsout,
		output	reg		[15:0]	dmout

	);

reg 	[11:0]	i_fm=0,q_fm=0,i_fm_r=0,q_fm_r=0;
reg 	isin,isin_r;
wire  [23:0] cr1,cr2,cj1,cj2;
reg 	[23:0] cr,cj;
reg 			flag1=0;
reg 	[23:0]	cjabs=0;
reg 	[23:0]	cj_r,cr_r;
reg 			flag2;
reg 	[23:0]	dividend=0;
reg 	[23:0]	divisor =1;
reg 			flag3;
wire 			div_valid;
wire 	[39:0]  div_dout;
reg 	[23:0]	cr_r3,cj_r3;
wire 	[23:0]	cr_fifo_data,cj_fifo_data;
reg 	[39:0]	angle=0;
reg 			div_valid_r;
wire 	[15:0]	pi4;
wire 	[55:0]	angle_r;
reg 	[23:0]	cj_r4;
reg 	[23:0]	cj_r5;
reg 	[55:0]	angle_dout;
reg 			div_valid_rr;
reg 			angel_dsout;
reg 	[11:0]		cnt_mean;
reg 	[49:0]	dm_sum;

reg		[11:0]	i_data,q_data;
wire	[11:0]	i_data_16,q_data_16;
reg				adc_valid_r;


// LPF
assign i_data_16 = {i_data[11],i_data[11],i_data[11],i_data[11],i_data[11:4]};
assign q_data_16 = {q_data[11],q_data[11],q_data[11],q_data[11],q_data[11:4]};
always @(posedge sclk) begin
	if (rst_n == 1'b0) begin		// reset
		i_data	<=	0;
		q_data	<=	0;
	 end
	else if (adc_valid == 1'b1) begin
		i_data	<=	{adc_data_i[11],adc_data_i[11],adc_data_i[11],adc_data_i[11],adc_data_i[11:4]} + i_data - i_data_16;
		q_data	<=	{adc_data_q[11],adc_data_q[11],adc_data_q[11],adc_data_q[11],adc_data_q[11:4]} + q_data - q_data_16;
	 end
end

always @(posedge sclk) begin
	adc_valid_r <= adc_valid;
end


always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		{i_fm_r,i_fm} <= 'd0;
		{q_fm_r,q_fm} <= 'd0;
	end
	else if(adc_valid_r == 1'b1) begin
		{i_fm_r,i_fm} <= {i_fm,i_data};
		{q_fm_r,q_fm} <= {q_fm,q_data};
	end
end

always @(posedge sclk) begin
	{isin_r,isin} <= {isin,adc_valid_r};
end

mult_crcj mult_cr1 (
  .CLK(sclk),  // input wire CLK
  .A(i_fm),      // input wire [11 : 0] A
  .B(i_fm_r),      // input wire [11 : 0] B
  .P(cr1)      // output wire [23 : 0] P
);

mult_crcj mult_cr2 (
  .CLK(sclk),  // input wire CLK
  .A(q_fm),      // input wire [11 : 0] A
  .B(q_fm_r),      // input wire [11 : 0] B
  .P(cr2)      // output wire [23 : 0] P
);


mult_crcj mult_cj1 (
  .CLK(sclk),  // input wire CLK
  .A(q_fm),      // input wire [11 : 0] A
  .B(i_fm_r),      // input wire [11 : 0] B
  .P(cj1)      // output wire [23 : 0] P
);

mult_crcj mult_cj2 (
  .CLK(sclk),  // input wire CLK
  .A(i_fm),      // input wire [11 : 0] A
  .B(q_fm_r),      // input wire [11 : 0] B
  .P(cj2)      // output wire [23 : 0] P
);

always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		cr <= 'd0;
		cj <= 'd0;
	end
	else begin
		cr <= cr1+ cr2;
		cj <= cj1-cj2;
	end
end

always @(posedge sclk) begin
	flag1 <= isin_r;
end

always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		cjabs <= 'd0;
	end
	else if (flag1 == 1'b1 && cj[23] == 1'b1 ) begin
		cjabs <= (~cj) +1'b1;
	end
	else if (flag1 == 1'b1 && cj[23] == 1'b0 ) begin
		cjabs <= cj;
	end
end

always @(posedge sclk) begin
	{cj_r,cr_r} <= {cj,cr};
end

always @(posedge sclk) begin
	flag2 <= flag1;
end


always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		dividend <='d0;
		divisor <= 'd1;
	end
	else if (flag2 == 1'b1 && cr_r[23] == 1'b0) begin
		dividend <= cr_r - cjabs;
		divisor <= cr_r + cjabs;
	end
	else if (flag2 == 1'b1 && cr_r[23] == 1'b1) begin
		dividend <= cr_r + cjabs;
		divisor <= cjabs - cr_r;
	end
end

always @(posedge sclk) begin
	flag3 <= flag2;
end

div_gen_0 div_gen_0_inst (
  .aclk(sclk),                                      // input wire aclk
  .s_axis_divisor_tvalid(flag3),    // input wire s_axis_divisor_tvalid
  .s_axis_divisor_tdata(divisor),      // input wire [23 : 0] s_axis_divisor_tdata
  .s_axis_dividend_tvalid(flag3),  // input wire s_axis_dividend_tvalid
  .s_axis_dividend_tdata(dividend),    // input wire [23 : 0] s_axis_dividend_tdata
  .m_axis_dout_tvalid(div_valid),          // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata(div_dout)            // output wire [39 : 0] m_axis_dout_tdata
);

always @(posedge sclk) begin
	cr_r3 <= cr_r;
	cj_r3 <= cj_r;
end


fifo_w24x64_r24x64 cr_buffer (
  .clk(sclk),      // input wire clk
  .din(cr_r3),      // input wire [23 : 0] din
  .wr_en(flag3),  // input wire wr_en
  .rd_en(div_valid),  // input wire rd_en
  .dout(cr_fifo_data),    // output wire [23 : 0] dout
  .full(),    // output wire full
  .empty()  // output wire empty
);

fifo_w24x64_r24x64 cj_buffer (
  .clk(sclk),      // input wire clk
  .din(cj_r3),      // input wire [23 : 0] din
  .wr_en(flag3),  // input wire wr_en
  .rd_en(div_valid),  // input wire rd_en
  .dout(cj_fifo_data),    // output wire [23 : 0] dout
  .full(),    // output wire full
  .empty()  // output wire empty
);

always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		angle <='d0;
	end
	else if(div_valid == 1'b1 && cr_fifo_data == 'd0 && cj_fifo_data == 'd0) begin
		angle <='d0;
	end
	else if (div_valid == 1'b1 && cr_fifo_data[23] == 1'b0) begin
		angle <= 40'd65536 - div_dout;
	end
	else if(div_valid == 1'b1 && cr_fifo_data[23] == 1'b1) begin
		angle <= 40'd196608 - div_dout;
	end
end


always @(posedge sclk) begin
	div_valid_r <= div_valid;
end

assign pi4 =16'd51472;//PI/4  (3.1415926/4)*65536
mult_a40xb16 mult_a40xb16_inst (
  .CLK(sclk),  // input wire CLK
  .A(angle),      // input wire [39 : 0] A
  .B(pi4),      // input wire [15 : 0] B
  .P(angle_r)      // output wire [55 : 0] P
);

always @(posedge sclk) begin
	cj_r4 <= cj_fifo_data;
end

always @(posedge sclk) begin
	cj_r5 <= cj_r4;
end

always @(posedge sclk) begin
	div_valid_rr <= div_valid_r;
end

always @(posedge sclk) begin
	if(rst_n==  1'b0) begin
		angle_dout <='d0;
	end
	else if (div_valid_rr == 1'b1 &&  cj_r5[23] == 1'b0) begin
		angle_dout <= angle_r;
	end
	else if (div_valid_rr == 1'b1 &&  cj_r5[23] == 1'b1) begin
		angle_dout <= (~angle_r) + 1'b1;
	end
end

always @(posedge sclk) begin
	angel_dsout <= div_valid_rr;
end

always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		cnt_mean <='d0;
	end
	else if (angel_dsout == 1'b1 && cnt_mean == end_count[12:1]-1) begin
		cnt_mean <= 'd0;
	end
	else if (angel_dsout == 1'b1) begin
		cnt_mean <= cnt_mean + 1'b1;
	end
end

always @(posedge sclk)begin
	if(rst_n == 1'b0) begin
		dm_sum <= 'd0;
	end
	else if (angel_dsout == 1'b1 && cnt_mean == end_count[12:1]-1) begin
		dm_sum <='d0;
	end
	else if (angel_dsout == 1'b1 ) begin
		dm_sum <= dm_sum + {{10{angle_dout[55]}},angle_dout[55:16]};
	end
end

always @(posedge sclk) begin
	if(rst_n == 1'b0) begin
		dmout <='d0;
		dmsout <= 'd0;
	end
	else if (angel_dsout == 1'b1 && cnt_mean == end_count[12:1]-1) begin
		dmout <= {dm_sum[49],dm_sum[24:10]};
		dmsout <= 1'b1;
	end
	else begin
		dmsout <= 1'b0;
		dmout <= dmout;
	end
end

endmodule
