手把手教你一小时设计基于matlab的信号发生器GUI界面（1）

用matlab设计UI界面，我也是最近开始接触，拿过学长的作品简单学习和膜拜后，开始上手只做自己的GUI界面。
这次界面是设计一个信号发生器。
制作界面前简单思考一下自己的面板怎么设计，最后决定使用在主界面中加入切换按钮，在主界面和不同信号发生器中来回切换。
我的matlab版本是2018b

1.主界面设计

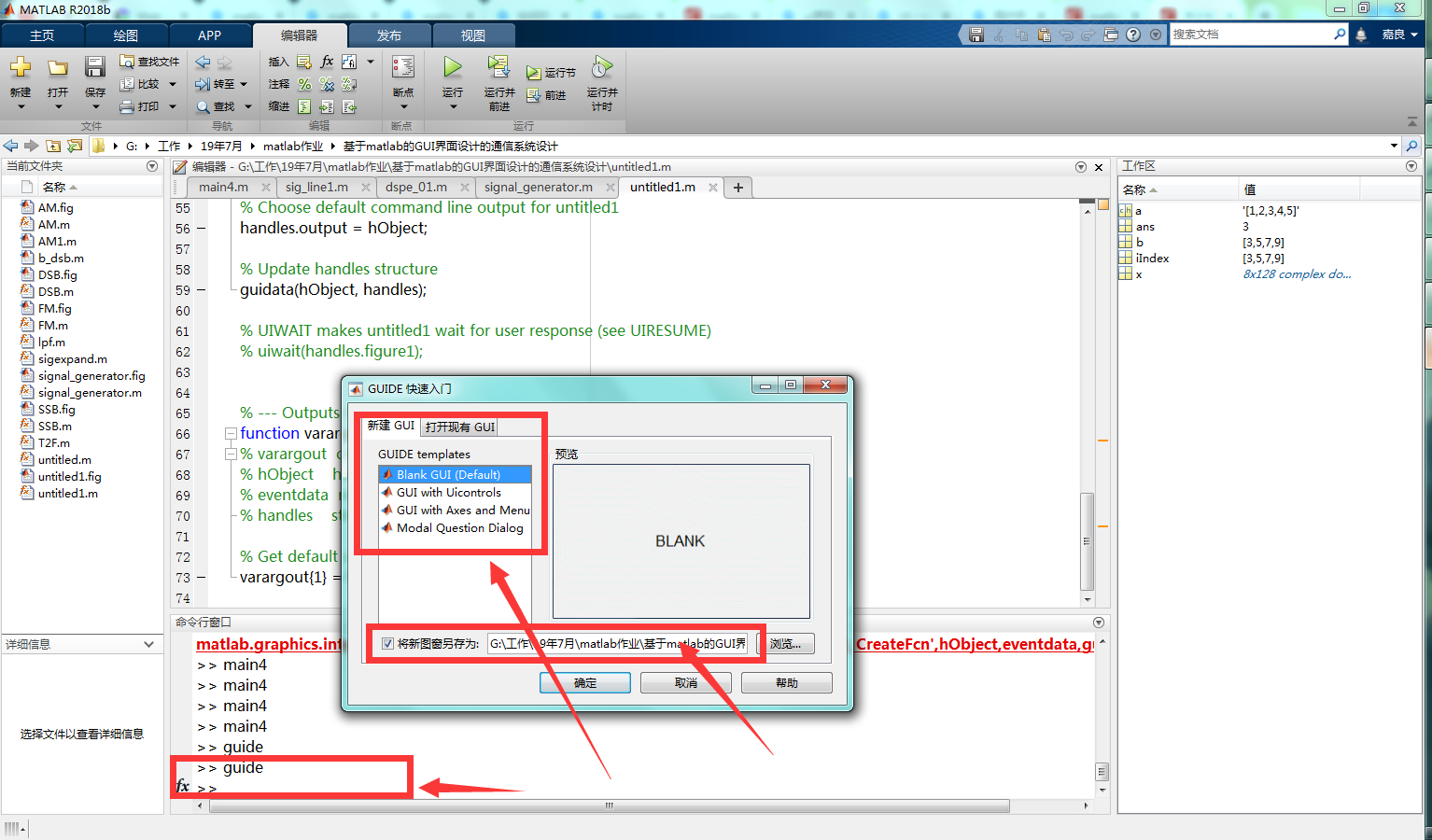

在matlab窗口中输入guide，进入guide引导界面

选择一个自己喜欢的文件夹存放自己的UI界面。
点击确定后，matlab会生成一个xx.m文件和xx.fig文件，xx.fig文件是界面文件，xx.m文件是界面所对应的元件的代码文件。
我们需要首先对xx.m文件进行设计。

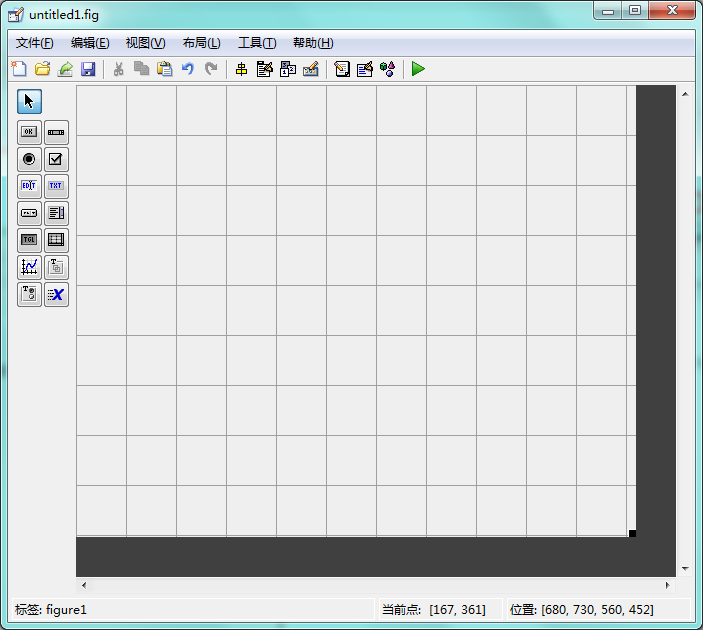

上图是新建的untitled1.fig

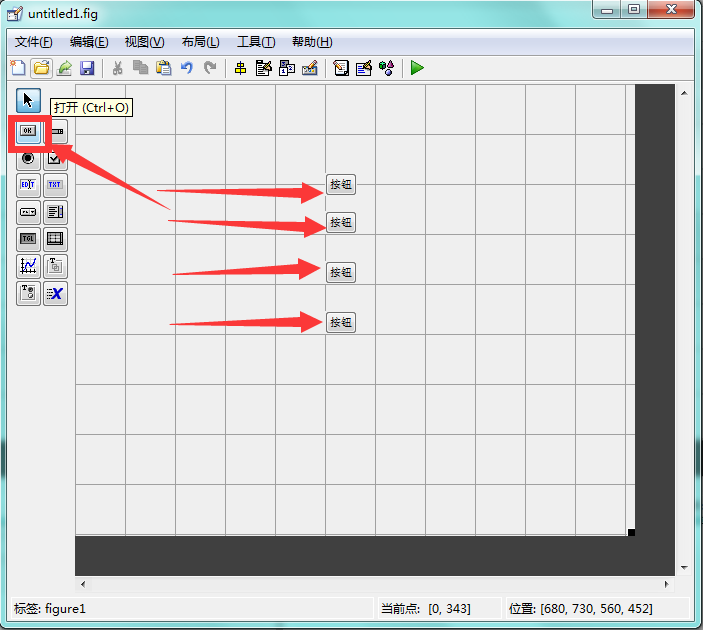

首先我们先放入四个按钮

点击左边元件栏出的按钮，拖出来四个放入untitled1.fig，双击这几个按钮进入元件属性栏，

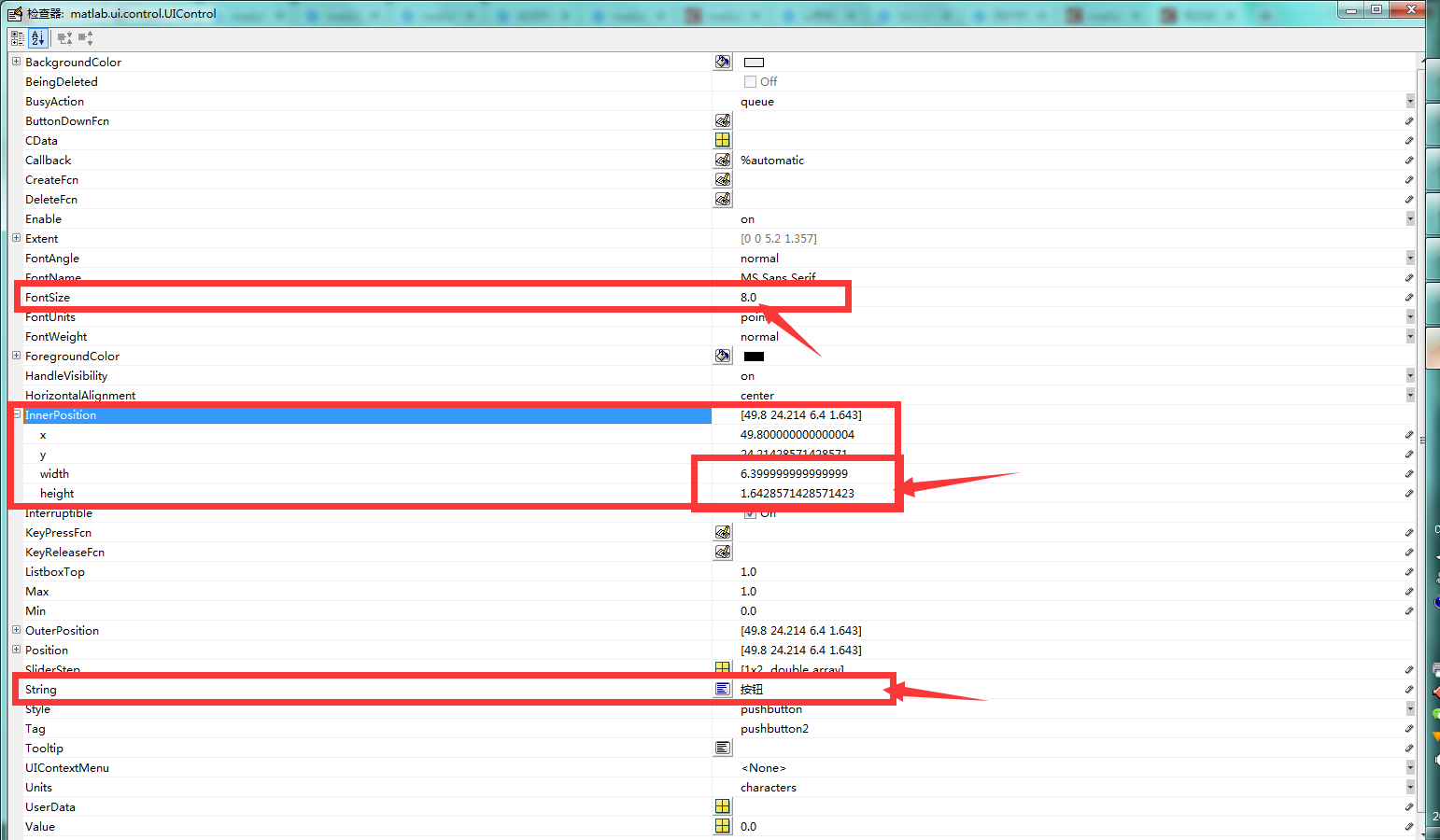

FontSize是修改元件的字体大小的，InnerPosition的width和height是修改元件的长和宽的，String是修改按钮上显示的字符。
FontSize修改为24，width和heigth那就30和3吧，String分别改为AM通信系统和DSB通信系统，SSB通信系统，FM通信系统。

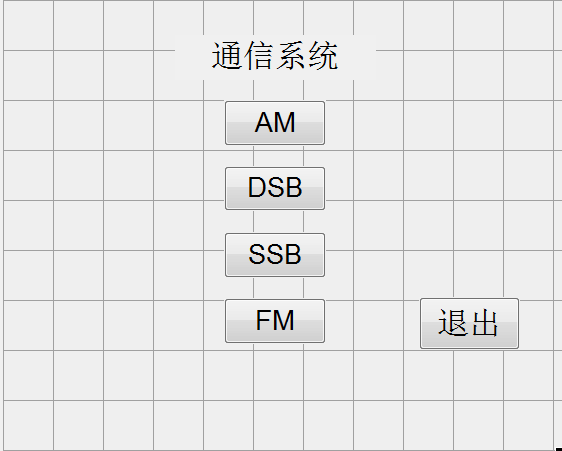

我们还可以加上个退出按钮，和系统的名称。我的主界面如下图所示

主界面设计完了，进入各个子界面的设计

2.子界面设计

子界面设计也和主界面一样，无非就是元件的摆放和属性的修改

我在这个界面上使用了静态文本，可编辑文本，面板，按钮，坐标区。静态文本就是现实一些固定的文字或者数值的，可编辑文本支持用户输入参数，面板为了好看用的，貌似无功能；按钮就是点的，通过点击触发一些功能，坐标区就是显示图像的。
下面才是GUI界面设计的重头戏，xx.m文件设计。
