概述

1设备间架构

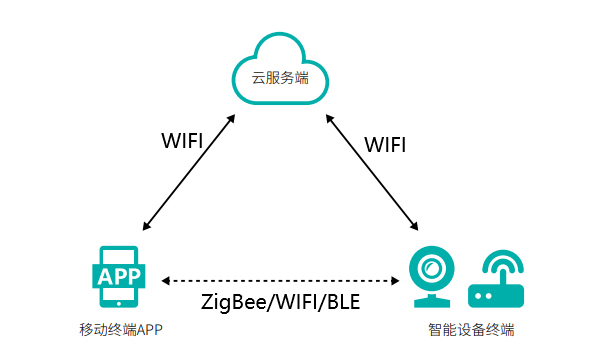

当前大部分智能设备采用的是“智能设备终端” “云服务端” “移动终端 APP”系统架构，个别情况可能缺少云端或者APP端。简图如下

移动终端APP通过蓝牙、Wi-Fi、ZigBee等方式管理智能设备，智能设备则通过网络将需要保存的数据上传到云服务端（包括：数据，配置等）。

以智能摄像头为例，首先需要在手机上下载 APP、注册并登录；接着用 APP 扫描设备底部的二维码添加设备，添加过程中，APP中会提示给摄像头配置网络，APP给摄像头配置网络的方法比较多，例如小米是在APP界面输入要给摄像头配置的WIFI的SSID以及密码，然后用连接摄像头的AP，APP会通过摄像头AP自动配置WIFI。TP-Link安防摄像头则是输入SSID和密码后，手机APP通过声波传输这些信息给摄像头。

摄像头正常联网后，就可通过 APP 进行实时监控；监控录像则可以选择云存储，即一定时间内的监控录像可上传至厂商提供的云服务器进行保存，如果摄像头和APP在同一个局域网内，或者可以不通过云端即可通信的话，由摄像头到APP的UDP视频流的传输是通过本地完成的，不经过云端，如果两者之间不能直接通信，例如手机APP连接4G/5G移动网络，则UDP视频流由摄像头厂家提供的云端服务器进行转发。

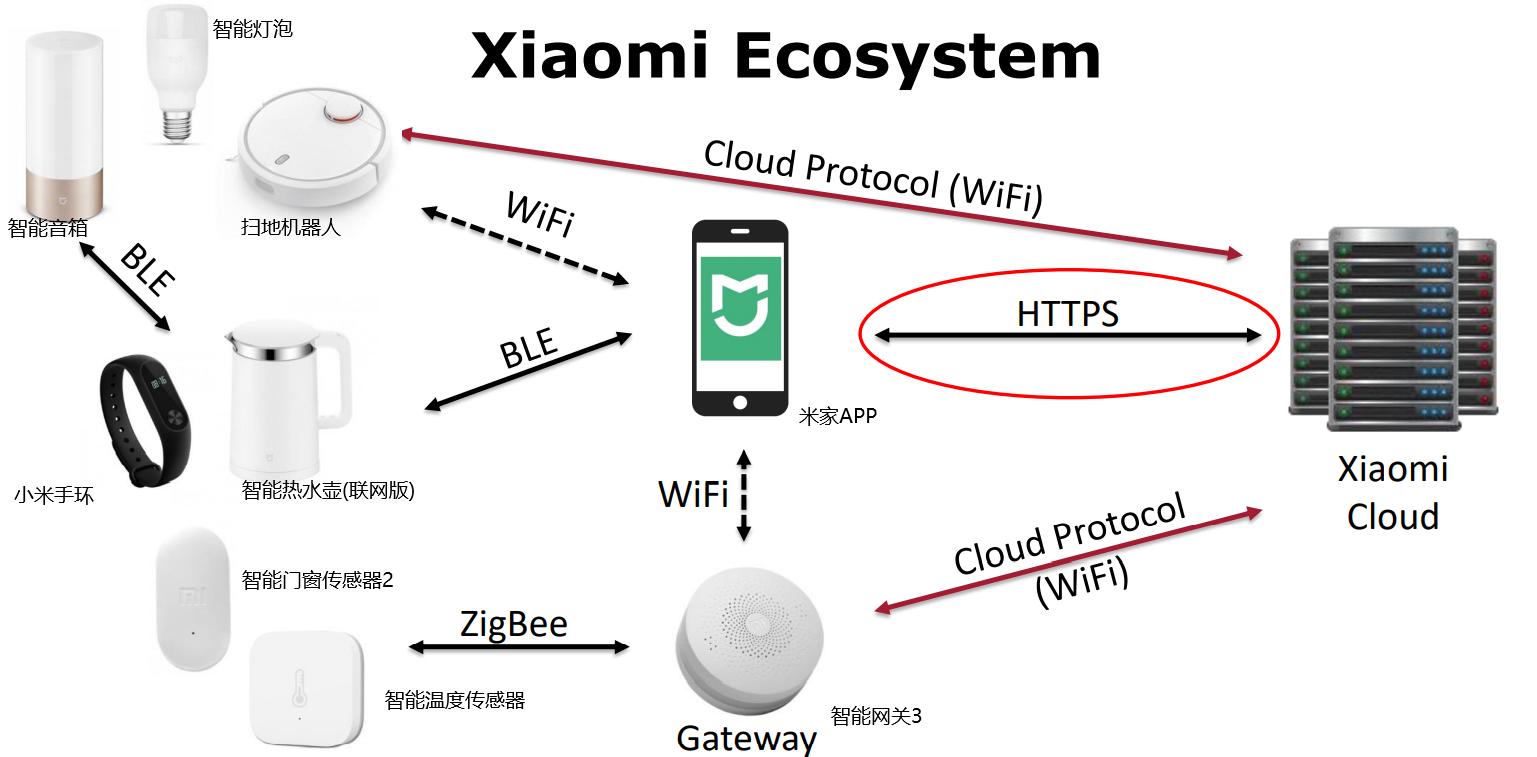

以小米IOT设备举例看一下IOT设备整体的通信与配置情况如下，WiFi，BLE，ZigBee是主要的通信方式。

2 常用的三种通信协议

WiFi性能最强大，但是功耗太大，以至于不适合使用电池供电的设备，更适合插电使用的设备。例如电视、冰箱、洗衣机、洗碗机等智能大家电，使用WiFi通讯，不需要用户另外购买网关，直接就可以使用。

BLEmesh和ZigBee功耗都很低，因此都适用于使用电池供电的设备，两者对比的话，如果对带宽要求更大，那么蓝牙无疑更合适，而如果要求更快的响应速度，ZigBee更合适；

2.1 WiFi

通过WiFi交换数据和指令是最常见的方式，常见于较为复杂或者严重依赖网络的IOT设备，如智能音箱，网络摄像头等。通常使用2.4GHz或者5GHz，大多数需要配置WiFi的设备对5G频段的支持并不好。往往仅可使用2.4G。GHz ISM频段。

Wi-Fi协议标准有多套，例如802.11a、802.11b、802.11g、802.11n和802.11ac等。其中802.11b和802.11g协议使用2.4 GHz频段，802.11a、802.11n和802.11ac 协议使用5 GHz频段。2.4 GHz频段根据不同频率又分为14个无线子信道。在部分地区，Wi-Fi路由器还必须采用特定的广播信道。

2.2 ZigBee

ZigBee是基于IEEE 802.15.4协议为物理层和媒体接入控制层实现的规范，支持低功耗无线Mesh网络。不同地区的ZigBee协议使用不同的ISM[1]频段，但主要还是在全球使用2.4 GHz频段，在美国使用915 MHz频段，欧盟使用868 MHz频段。ZigBee网络由协调器[2]（ZigBee Coordinator，ZC)、路由器[3](ZigBee Router，ZR)和终端节点(ZigBee EndDevice，ZED)组成。建立ZigBee网络时协调器自动启动进行组网。每个网络只允许有一个协调器，它是整个网络的信任中心，负责对入网节点的认证与验证，并且拥有唯一的人网密钥。路由器主要负责在各节点之间传送数据，并将协调器与终端节点连接起来。

注释，非引用

[1] ISM（工业、科学、医疗）频段为国际电信联盟（ITU）《无线电规则》定义的指定无线电频段。这些频段是为电信之外的其他射频用途挪出的频段。

[2] ZigBee协调器向下与多个同区域的终端通信，向上与路由器通信。

[3] ZigBee路由器是连接多个区域的网络设备，有时还负责与外网通信，一般树形网络中用的较多，星形网络不用路由器。

[4] 电灯开关、各种传感器等终端设备。

为了确保报文在网络中的正确传递，ZigBee协调器/路由器需要一直处于工作状态。终端节点在没有数据传输的情况下会以低功率模式休眠。ZigBee网络基于两个安全密钥，即网络密钥和链路密钥。网络密钥是网络中所有设备共享的128位密钥，主要用于确保传输通信的安全。链路密钥是只在相互通信的两个设备之间共享的128位密钥，主要用于确保ZigBee应用层单播通信的安全。链路密钥可以预先分配给设备或通过密钥交换进行分发。但是在ZigBee网络中，已知设备配对过程中的密钥交换存在漏洞，攻击者能够利用该漏洞嗅探网络密钥交换过程.进而影响整个网络的安全。

2.3 蓝牙

蓝牙是一种常用的短距离数据通信的无线技术标准( IEEE 802.15.1)。蓝牙在2.4GHz~2.485 GHz频段进行广播，最远通信距离可以达到100米，但常用于10米以内的通信。

BLE是为那些资源和功耗存在限制的设备设计的，通过提供短脉冲进行远程无线连接，可以有效地解决资源与功耗有限的问题，从而大大降低了电池的消耗。BLE首先在蓝牙4.0规范中引入，主要针对采用极低功耗通信模式的设备，其声称仅靠一粒纽扣电池就可以维持几个月甚至是几年的电量。

BLE协议栈如下所示

        BLE协议栈主要分为三层，即应用层、主机层和控制器层。此外,主机层和控制器层通过主机控制器接口(Host Controller Interface，HCI)进行交互。
        控制器层又包含链路层(Link Layer，LL)和LE物理层(LE Physical Layer，PHY)。其中物理层主要负责信号调制和解调，并计算连接过程中设备的跳频模式。链路层则负责包括管理设备的蓝牙地址、加密和连接启动以及处理广播数据包等在内的多项工作。
        主机层所包含的部分最为重要，这部分内容在对BLE进行漏洞利用时会直接用到,包括通用访问配置文件(Generic Access Profile，GAP)和通用属性配置文件(GenericATTribute profile，GATT)。

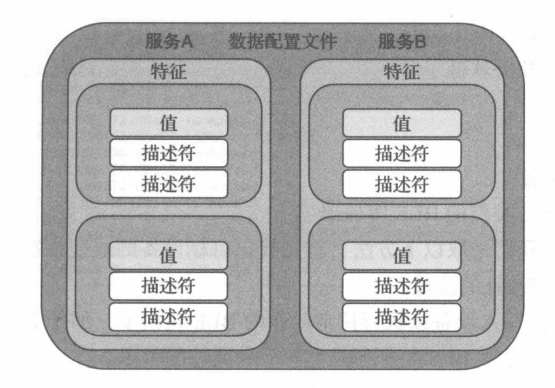

        GAP负责控制大部分的广播和连接初始化，并定义通信过程中出现的各种设备的角色。GATT位于ATT(属性协议）的顶部，而ATT是负责主从设备数据交换的组件，并执行读、写和错误处理等操作。GATT在ATT之上增加了一个总体数据组织层，使之更容易理解。在GATT中，所有数据均按照下图的方式加以组织：

总体数据由最小元素特征( Characteristic)组成，每个特征中又包含一个值( Value)和描述符( Descriptor)。举个例子，心率( heart-beats-per-minute)即是特征的一个实例，心率值就储存在特征当中。特征具有唯-的UUID,该UUID可以从蓝牙SIG ( Special Interest Group, SIG) 的数据库中找到，蓝牙SIG数据库特征UUID列表的链接:

SIG: https://btprodspecificationrefs.blob.core.windows.net/assigned-values/16-bit%20UUID%20Numbers%20Document.pdf

接着，多个相似的特征会包含在同一个服务当中。以心率服务( heart-rate-service)为
例，该服务就包含心率、不规则心率( irregular-heart-heats)和急性焦虑( panic-attack)等
特征。每个服务均会包含一个16比特的UUID,这些UUID也可以从蓝牙SIG数据库的
服务UUID列表中找到，蓝牙SIG数据库的服务UUID列表的链接

再接下来，整个服务又包含在一个配置文件(Profile) 中，该配置文件是一个通用配置文件。以之前介绍的心脏健康配置文件为例，该文件中就包含了多项服务，如心率服务和心脏含氧量服务(heart-oxygen-service)。

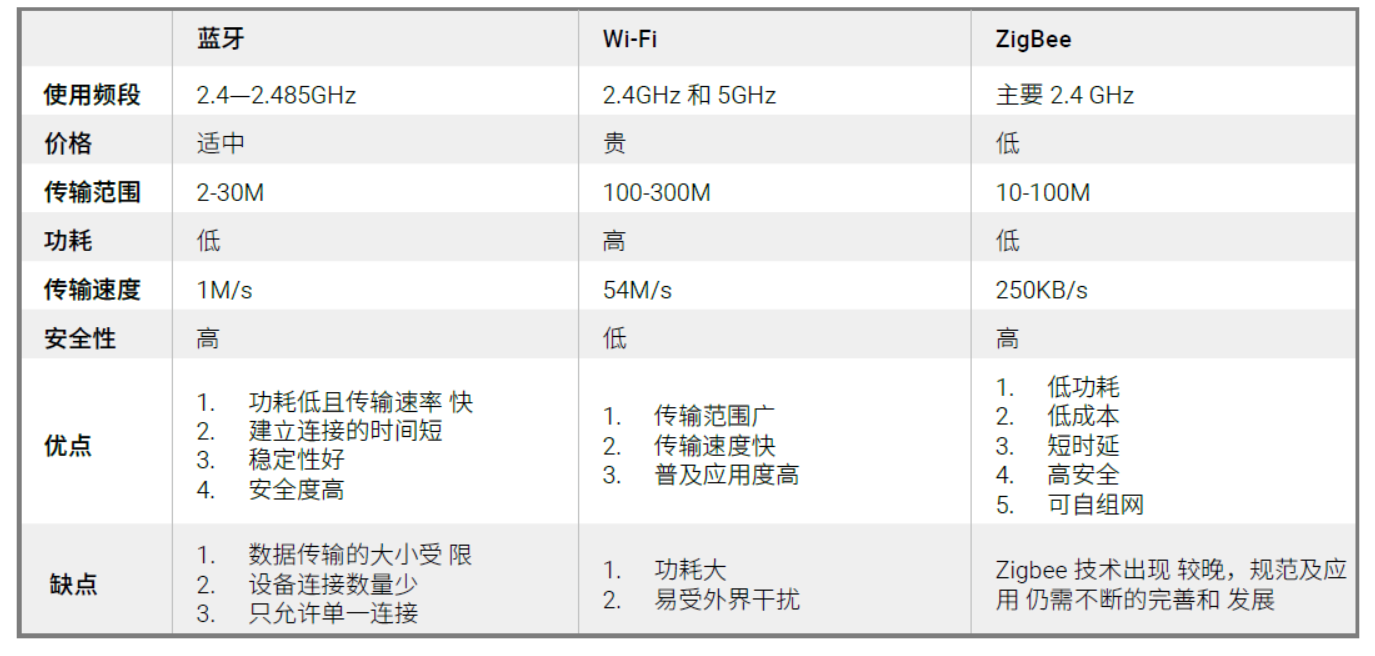

蓝牙、WiFi、ZigBee三者的对比如下

3 一些补充协议，可能出现在部分设备中

3.2 MIIO

(更多关于MIIO的文档、相关标准、JSON实例以及米家设备的固件：https://github.com/sunxueliang96/xiaomi-mijia-MIIO-documentsdocuments-examples-firmwares)

MIIO是小米配置和控制智能家具设备的通信协议，是一种加密的(AES-128)，基于UDP的协议，数据包格式如下所示：

| Magic number = 0x2131         | Packet Length (incl. header)  |
|-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-|
| Unknown1                                                      |
|-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-|
| Device ID ("did")                                             |
|-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-|
| Stamp                                                         |
|-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-|
| MD5 checksum                                                  |
| ... or Device Token in response to the "Hello" packet         |
|-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-|
| optional variable-sized data (encrypted)                      |
|...............................................................|

Token是加密双方后续通信内容的对称密钥，仅在初始化连接设备时被明文传输，后续所有指令和内容由Token加密后传输

data/payloads的格式使用的是JSON，如下所示

{
  'id': XXX,
  'method': 'miIO.config_router',
  'params': {
    'ssid': 'WiFi network',
    'passwd': 'WiFi password',
    'uid': YYY
  }
}

3.3 RTSP

网络摄像头有时会支持RTSP来传输视频流。

RTSP（Real Time Streaming Protocol），RFC2326，实时流传输协议，是TCP/IP协议体系中的一个应用层协议，该协议定义了一对多应用程序如何有效地通过IP网络传送多媒体数据。RTSP在体系结构上位于RTP和RTCP之上，它使用TCP或UDP完成数据传输。

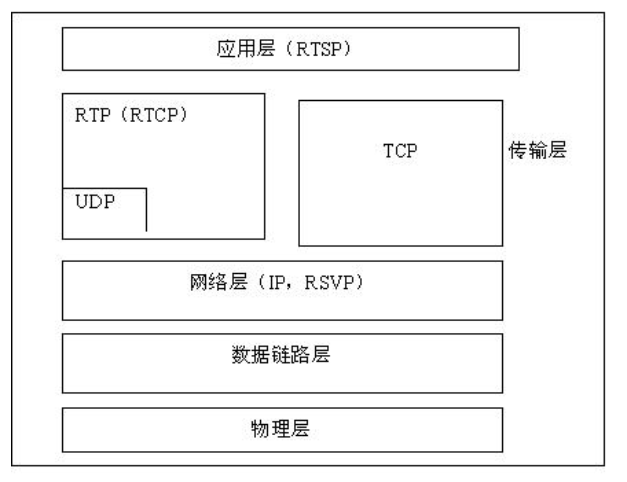

HTTP与RTSP相比，HTTP请求由客户机发出，服务器作出响应；使用RTSP时，客户机和服务器都可以发出请求，即RTSP可以是双向的。RTSP在体系结构上位于RTP和RTCP之上，它使用TCP或UDP完成数据传输。HTTP与RTSP相比，HTTP传送HTML，而RTSP传送的是多媒体数据。RTSP允许同时多个串流需求控制，传输时所用的网络通讯协定并不在其定义的范围内，服务器端可以自行选择使用TCP或UDP来传送串流内容，它的语法和运作跟HTTP 1.1类似，但并不特别强调时间同步，所以比较能容忍网络延迟。RTSP的网络模型如下：

其中RTSP负责建立和控制会话，RTP负责多媒体的传输，RTCP配合RTP做控制和流量统计。我们重点关注用于交互的RTSP协议。

一次基本的RTSP交互过程如下，C表示客户端，S表示服务端。

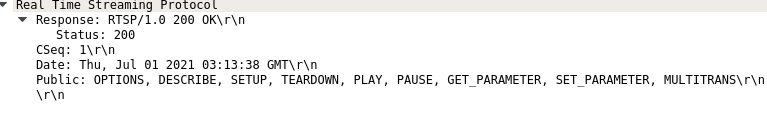

RTSP交互抓包：

客户端发起request

服务器回复

4 常见安全攻击面

根据OWASP 组织提出的“IoT Attack Surface Areas”，梳理出智能设备硬件、固件中可能存在的攻击面如下：

攻击面	风险点
硬件	• 物理篡改 • 物理破坏
物理接口	• 调试接口暴露 • 固件提取 • 获取用户CLI • 获取Admin CLI • 特权提升 • 重置至不安全状态 • 移除存储介质 • 设备ID/ 序列号泄露
固件	• 敏感数据泄露 ▫ 后门账号 ▫ 硬编码密码 ▫ 加密key ▫ 加密算法（对称，非对称） ▫ 敏感信息 ▫ 敏感URL • 易受攻击服务（Web，SSH，TFTP 等） • 固件降级
内存	• 敏感数据泄漏 ▫ 明文用户名 ▫ 明文密码 ▫ 第三方凭证 ▫ 加密key
