※ 简介

今日在TB上中淘电子购买到一款 射频宽带低噪声放大器 ,它由两级可级联射频IC组成，分别是由 TQP3M9008 组成前级LNA，以及 SBB4089Z 组成后级的功率输出。

技术指标：

• 工作频率：20—3000MHz
• 放大增益： Gain=35dB（典型）
• 最大输出：+20dBm （100mW）@1dB压缩点
• 工作电流：150mA
• 工作电压：3.3-6（VDC）
• 系统阻抗：50欧姆

01性能测量

1.静态特性

提供工作电压：5V，静态工作电流：147mA左右。

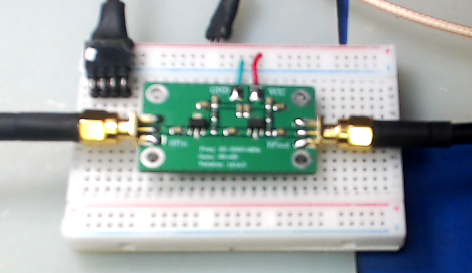

2.测试电路的增益

使用DSA815频谱仪的跟踪功能测试射频功放模块的增益。分别在不同的输入信号强度下测量模块的增益。

（1）输入-20dBm:

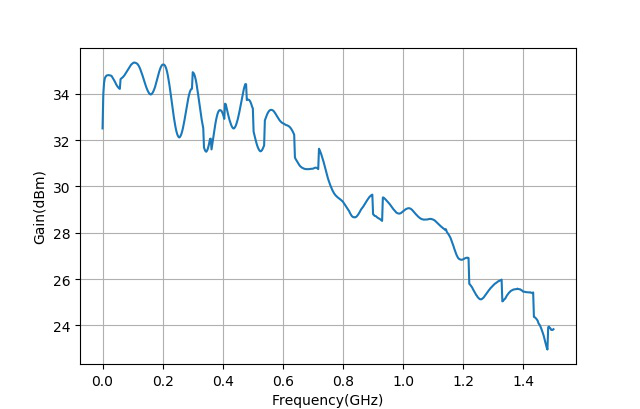

下面是输入-20dBm是模块的增益。可以看到在0.8GHz以下大体还有30dB的增益。

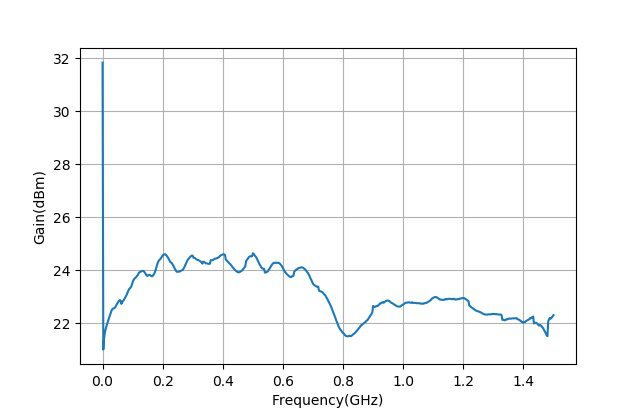

下面是输入-10dBm的增益。这是由于输出部分被限制幅度，所以输出增益下降比较多。

下图显示了输入-40dBm时的增益曲线。

3.测试模块最大输出功率

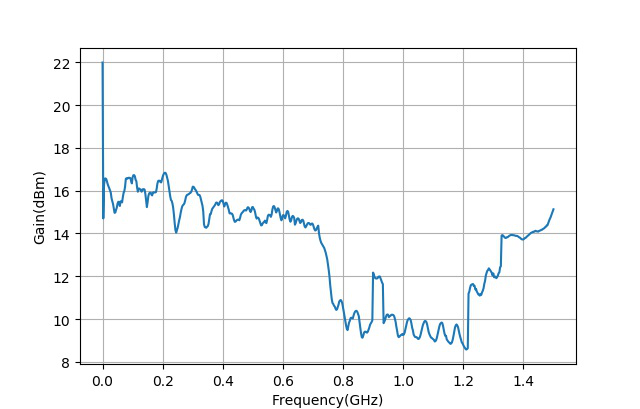

输入0dBm，测量输出模块的最大输出功率。

从实测的功率曲线来看，输出的功率最大在17dBm左右。距离数据手册指出19dBm稍微少了一点。
这个幅值对应的输出正弦波的峰峰值为5V，峰值为2.5V，有效值为：1.768V。对应输出功率为62.5mW，对应17.95dBm。

#!/usr/local/bin/python
# -*- coding: gbk -*-
#============================================================
# TEST1.PY                     -- by Dr. ZhuoQing 2020-06-21
#
# Note:
#============================================================

from headm import *
from tsmodule.tsvisa        import *

dsa815open()
data = dsa815read()

data = [d + 0 for d in data]
startf = 0
endf = 1.5
fdim = linspace(startf, endf, len(data))
plt.plot(fdim, data)
plt.xlabel("Frequency(GHz)")
plt.ylabel("Gain(dBm)")
plt.grid(True)
plt.show()

#------------------------------------------------------------
#        END OF FILE : TEST1.PY
#============================================================

■ 结论

通过基本测了该款射频放大电路模块，得到它对应的基础增益在30~35dB。输出的最大功率也为16dBm。基本上达到了模块输出峰峰值为工作电压5V的限制。
