CAD在国标中怎么同时显示公差代号和极限偏差?

440 阅读 0 评论 291 点赞

我是靠谱客的博主沉静皮卡丘，最近开发中收集的这篇文章主要介绍CAD在国标中怎么同时显示公差代号和极限偏差?，觉得挺不错的，现在分享给大家，希望可以做个参考。

下面为大家介绍CAD在国标中怎么同时显示公差代号和极限偏差方法，希望能对大家有所帮助！

方法/步骤

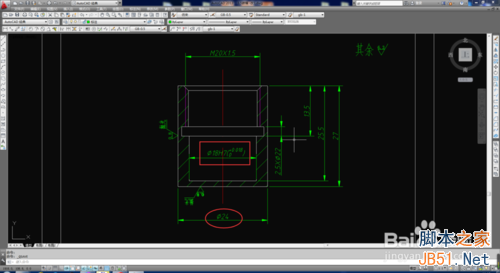

1、如图，怎么同时显示公差代号和极限偏差，以椭圆框中24尺寸为例；

2、选中24的尺寸，然后同时按Ctrl和1，弹出左侧属性框，滑动滚条，在文字替代里输入相关文字；

3、得到如下尺寸；

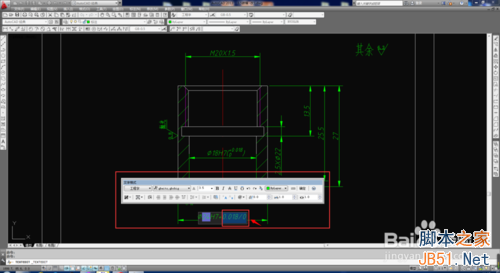

4、双击该尺寸，弹出文字格式框，然后再选中矩形框中的尺寸；

5、点击框中的b/a;

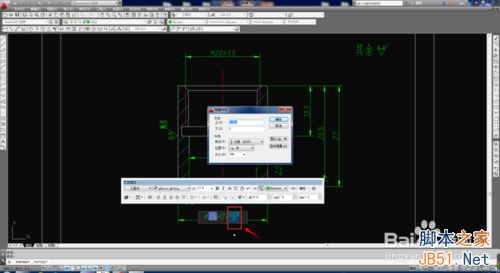

6、选中矩形框中内容，双击，弹出堆叠特性框；

7、在样式里选择公差，点确定；

8、加上括号后点确定；

9、最终效果如图，符合国标。

以上就是CAD在国标中怎么同时显示公差代号和极限偏差方法介绍，希望能对大家有所帮助！
